TG3522 nổi bật với model STNC TG3522 08C, một trong những dòng van điện từ khí nén gồm 5 cổng và 3 vị trí. Đây là chủng loại phổ biến và được ưa chuộng trong các hệ thống khí nén công nghiệp hiện đại ngày nay.
1. Tổng quan về STNC TG3522
Dòng van điện từ STNC TG3522 thuộc TG Series của thương hiệu van điện từ STNC. Van khí nén này hoạt động bằng tín hiệu điện, với thiết kế nhỏ gọn nhưng lưu lượng khí lớn. Van có hình dáng thẩm mỹ, hiệu suất tối ưu và tuổi thọ cao. TG3522 dễ dàng lắp đặt và cung cấp nhiều tùy chọn thông số kỹ thuật, đáp ứng đa dạng nhu cầu sử dụng.
Trong series này có model STNC TG3522 08C là phổ biến nhất tại Việt Nam
2. Giải nghĩa model van TG3522 08C

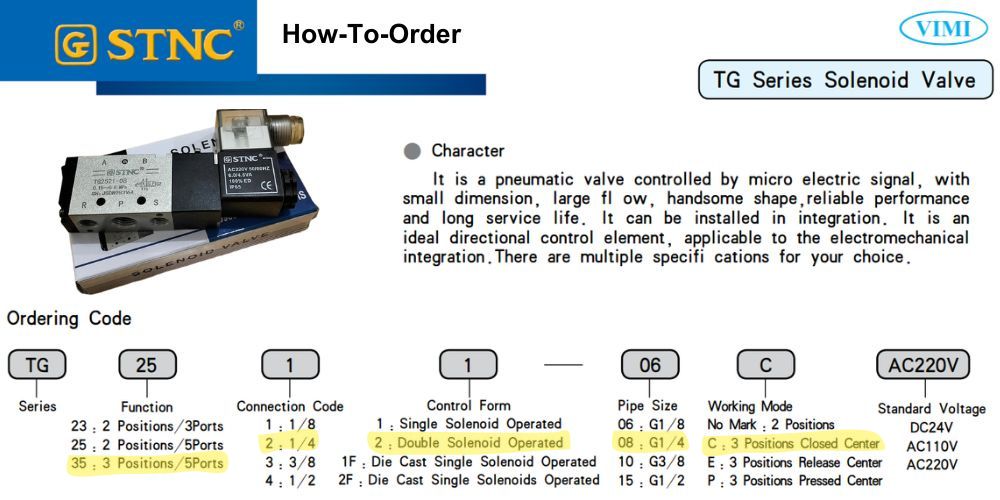

Để làm rõ ý nghĩa của mã van STNC TG3522 08C, chúng ta hãy cùng xem xét cụ thể từng thành phần trong chuỗi ký tự này theo catalogues của nhà sản xuất
- TG: TG Series
- TG35: Loại 3 vị trí – 5 cổng
- TG352: Các cổng kết nối có kích thước là 1/4″
- TG3522: Van hoạt động bằng 2 cuộn điện từ
- TG3522 08: Ống dẫn có đường kính G1/4″ có ký hiệu mã là “08”
- TG3522 08C: C là ký hiệu của loại van đóng tại trung tâm 3 vị trí (3 Positions Closed Center)
3. TG3522 với ống dẫn khí nén G1/4″
Ống dẫn khí nén sử dụng kích cỡ G1/4″ phù hợp lắp đặt cho van TG3522 có cổng kết nối 1/4″ tương ứng. Kích thước này cung cấp sự cân bằng tốt giữa khả năng lưu thông khí và linh hoạt trong lắp đặt.
- Model STNC TG3522 08C sử dụng ống dẫn có kích thước G1/4″ (Ký hiệu mã “08” ghi trên van)
4. STNC TG3522 08C hoạt động như thế nào

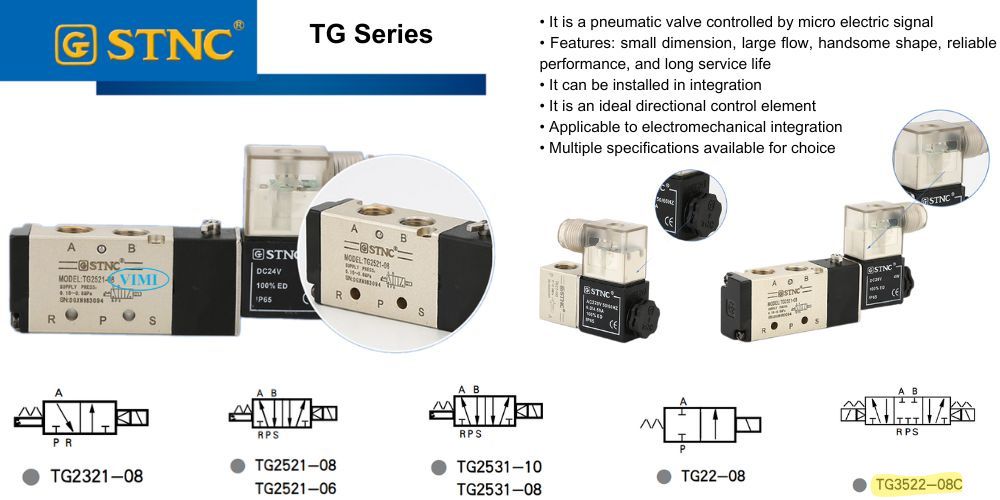

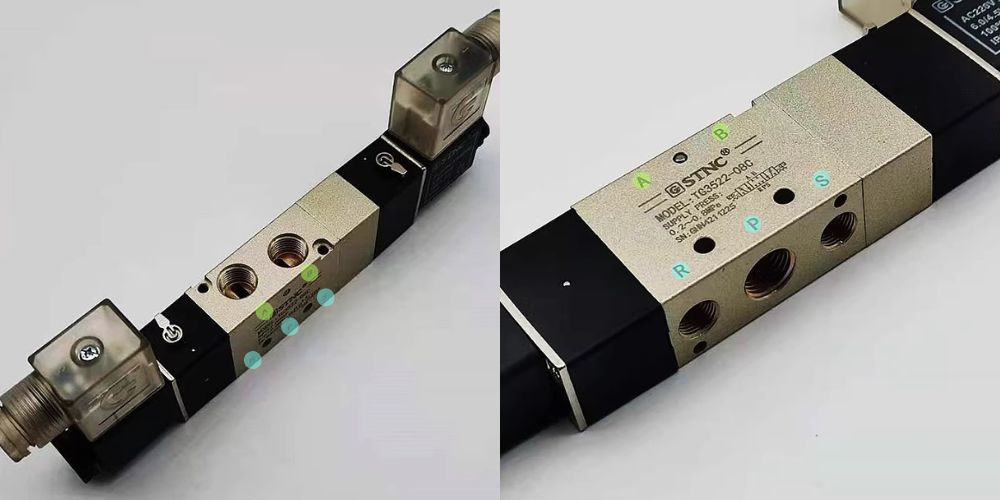

Van TG3522 là loại van 5/3 (tức 5 cổng – 3 vị trí): Trong 5 cổng, cổng P cung cấp khí nén, trong khi R và S là các cổng xả. Khi hoạt động, TG3522 08C có thể điều hướng khí từ P qua cổng A hoặc qua cổng B như 3 vị trí dưới dây:
- Van ở vị trí mặc định: Tất cả các cổng đều đóng
- Van ở vị trí cấp khí nén cổng A: Cổng P đưa khí nén tới cổng A, cổng B dẫn khí xả tới cổng xả S và cổng R đóng
- Van ở vị trí cấp khí nén cổng B: Cổng P đưa khí nén tới cổng B, cổng A dẫn khí xả tới xả tại cổng R trong khi cổng S đóng
5. Điện áp phù hợp cho STNC TG3522 08C
Van TG3522 08C cung cấp ba tùy chọn điện áp: DC24V, AC110V và AC220V. Dưới đây là 3 model sử dụng các điện áp này:
- TG3522 08C DC24V
- TG3522 08C AC110V
- TG3522 08C AC220V
Tại Việt Nam, phiên bản TG3522 08C DC24V và TG3522 08C AC220V được ưa chuộng nhất bởi vì phù hợp với hầu hết các ứng dụng công nghiệp và dân dụng.
6. Khoảng áp suất hoạt động của van TG3522
Để đảm bảo van STNC TG3522 hoạt động ổn định và bền bỉ van nên được sử dụng trong khoảng áp suất như sau:
- Áp suất tối thiểu 0.15Mpa (1.5 bar): Đảm bảo van hoạt động đúng.
- Áp suất tối đa 0.8Mpa (8 bar): Tránh hư hỏng và đảm bảo an toàn.
Hoạt động trong phạm vi này giúp tối ưu hiệu suất và kéo dài tuổi thọ van.
7. Kho van STNC TG3522 ở đâu

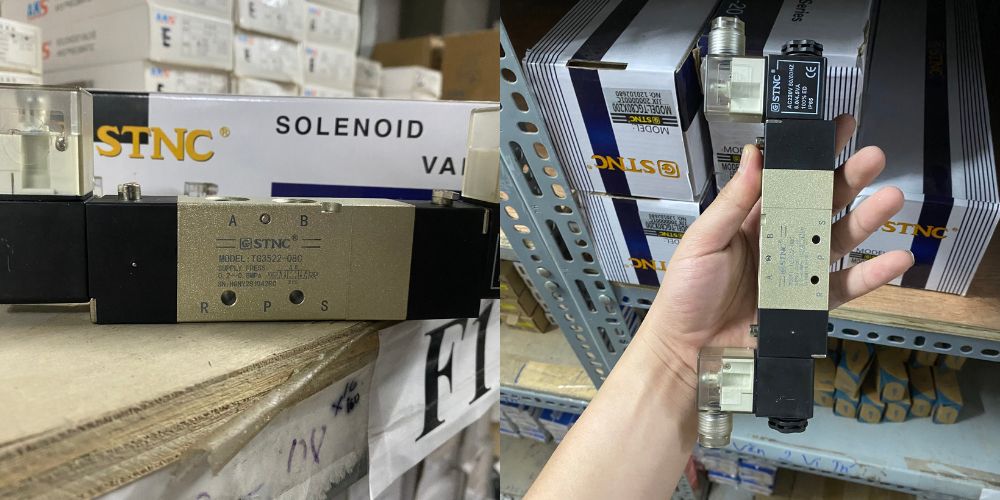

Người dùng có thể tìm mua van điện từ khí nén STNC TG3522 ở nhiều nơi hoặc tại công ty của chúng tôi. Chúng tôi có sẵn hàng tồn kho số lượng lớn tại cả hai miền đất nước
- Kho van điện từ khí nén tại Hà Nội (miền Bắc)
- Kho van điện từ khí nén tại Hồ Chí Minh (miền Nam)
