TPC RDS5120 | 1G-2G-5G | 02-03-04

RDS5120 của hãng TPC – Hàn Quốc, phổ biến với các model RDS5120-5G-04 và RDS5120-2G-04 là dòng van điện từ khí nén chất lượng cao, được nhiều đơn vị lựa chọn sử dụng. Van có độ bền cao, giá thành rẻ – hợp lý, tối ưu chi phí.

1. TPC RDS5120 là series van như thế nào

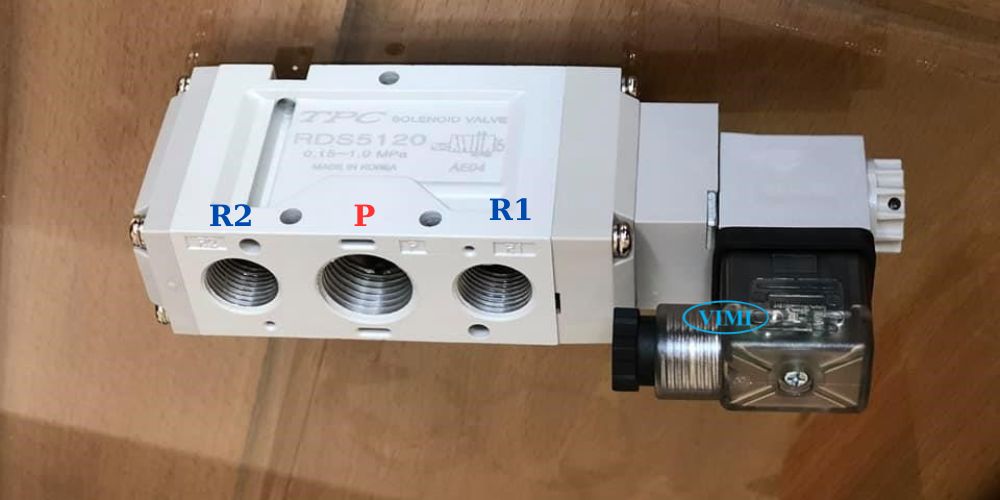

RDS5120 thuộc model của series RDS5000, van thuộc dòng single (đơn) – tức chỉ sử dụng cuộn coil van điện từ ở một bên, cùng với lò xo để đẩy thanh trượt và phân chia luồng khí vào ở cửa P và ra ở hai vị trí A và B

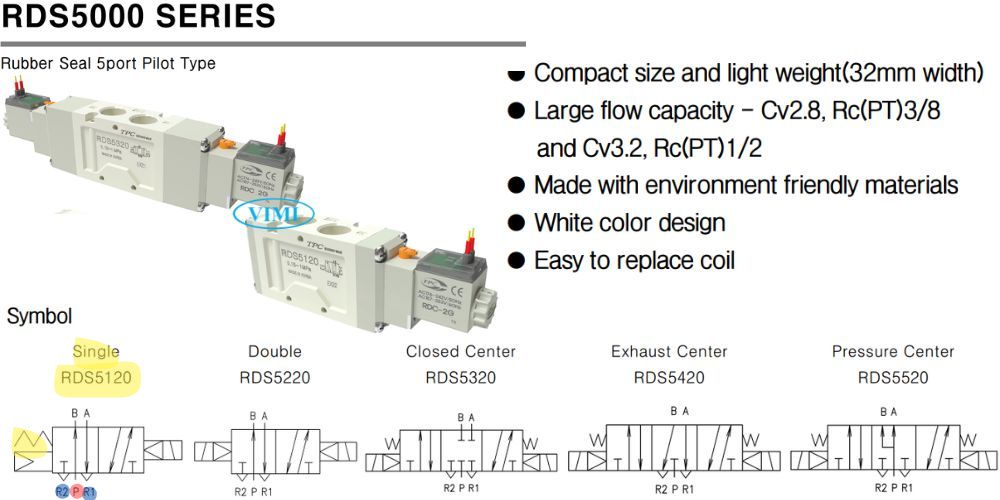

2. Nguyên lý hoạt động của TPC RDS5120

Dựa trên diagram về nguyên lý hoạt động của RDS5120 chúng ta có thể thấy được rằng van sẽ có các 2 trạng thái sau

• Trạng thái khí ra tại cửa B: Khí vào tại cửa P thông với cửa B, R1 thông với A dẫn khí ra
• Trạng thái khí ra tại cửa A: Khí vào tại cửa P thông  với cửa A, B thông với R2 dẫn khí ra

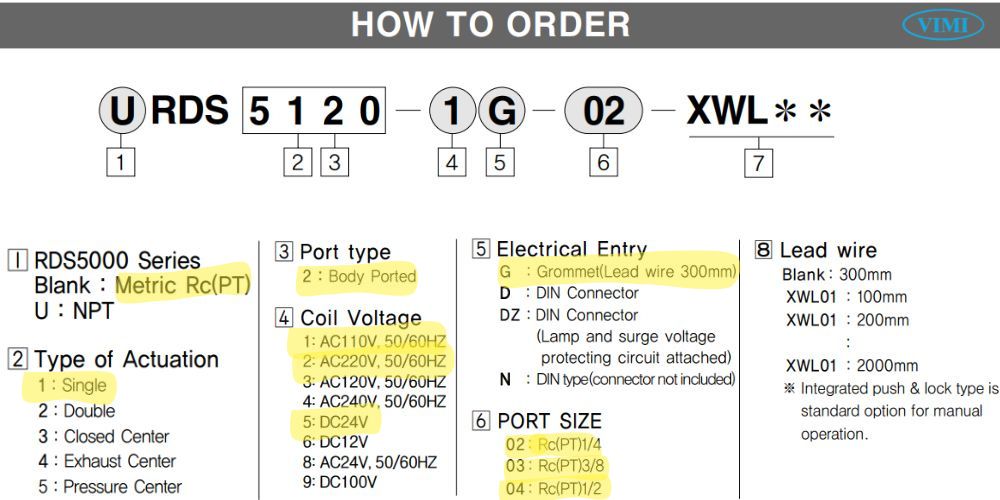

3. Giải thích ý nghĩa các kí tự có trong model

Cả người bán và người mua cần năm rõ ý nghĩa các kí tự có trong model để tránh tối đa sự nhầm lẫn về chủng loại, điện áp, kiểu đầu nối cũng như kích cỡ dây kết nối với van. Dưới đây là chi tiết ý về ý nghĩa của model TPC RDS5120

• Blank: Ren kết nối là PT
• 51: Kiểu single (đơn) – 1 đầu coil
• 2: Cửa vào trên thân
• 4: Nguồn điện có thể là AC110V, AC220V, AC240V, DC24V, DC12V,..
• Kiểu hộp điện kết nooisL Grommet
• Kích cỡ đầu kết nối ống khí: 1/4″, 3/8″ và 1/2″

RDS5120-5G-04 và RDS5120-2G-04

Dựa theo các kí tự đó chúng ta hiểu rõ được ý nghĩa của các model thường dùng thuộc series này: RDS5120-1G-02, RDS5120-1G-03, RDS5120-1G-04, RDS5120-2G-02, RDS5120-2G-03, RDS5120-2G-04, RDS5120-5G-02 RDS5120-5G-03 RDS5120-5G-04

4. Phạm vi áp suất khí nén của RDS5120

Áp suất khí nén là một trong những thống số quan trọng cần phải biết để đảm bảo van hoạt động được. Với các van TPC RDS5120 phạm vị của áp suất khí nén là 1.5 ~ 15bar

5. RDS5120 với dây khí 21mm

RDS5120-1G-04, RDS5120-2G-04 và RDS5120-5G-04 lần lượt là các van sử dụng dây khí nén có đường kính ngoài là 21mm, tức đầu kết nối với van có ren là 1/2″ và chỉ khác nhau về nguồn điện

• RDS5120-1G-04: Nguồn 110VAC
• RDS5120-2G-04: Nguồn 220VAC
• RDS5120-5G-04: Nguồn 24VDC

6. RDS5120 với đầu kết nối dây khí 3/8

Dây dẫn khí nén với kích cỡ 3/8″ là dây có đường kính ngoài là 17mm, kích cỡ dây nén khí cỡ trung bình này được sử dụng trong khá nhiều đường dẫn khác nhau. Van sử dụng các nguồn điện khác nhau

• RDS5120-1G-03: Nguồn điện xoay chiều 110V
• RDS5120-1G-03: Nguồn xoay chiều 220V
• RDS5120-1G-03: Nguồn một chiều 24V

7. RDS5120 với kết nối 1/4″

Với kích cỡ dây dẫn khí nén nhỏ nhất mà van TPC RDS5120 sử dụng, loại dây cỡ 1/4″ tức đường kính ngoài 13mm được dùng trong các hệ thống dẫn khí áp lực không quá lớn, sử dụng trong các ứng dụng nhỏ. Van dùng cho dây dẫn khí nén này, tại Việt Nam thường chỉ sử dụng 2 loại điện áp dưới đây

• RDS5120-2G-02: Điện 220VAC
• RDS5120-5G-02: Điện 24VDC

8. Ứng dụng của RDS5120

RDS5120-5G-04 và RDS5120-2G-04 là những van được ứng dụng rất rộng rãi trong công nghiệp, các hệ thống sản xuất, các xí nghiệp, nhà máy.v.v.. trở thành thiết bị không thể thiếu đi kèm với các thiết bị như xy lanh, hệ thống khí nén để chia khí nén theo đúng nhu cầu sử dụng. Van được sử dụng nhiều nhất ở các nơi như:

• Nhà máy sản xuất bao bì, đóng hộp
• Nhà máy có sử dụng hệ thống khí nén để điều khiển
• Nhà máy có nhiều máy móc, máy công cụ
• Nhà máy có sử dụng hệ thống tự động hóa.

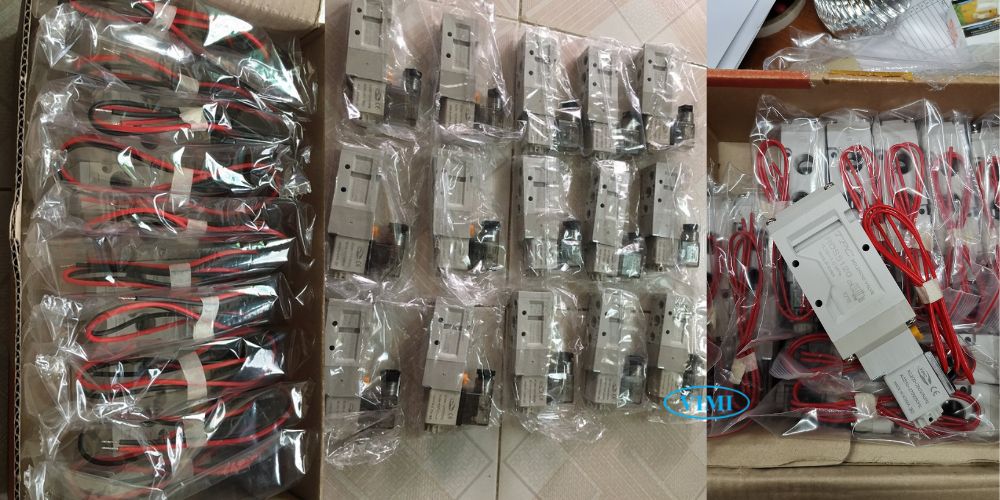

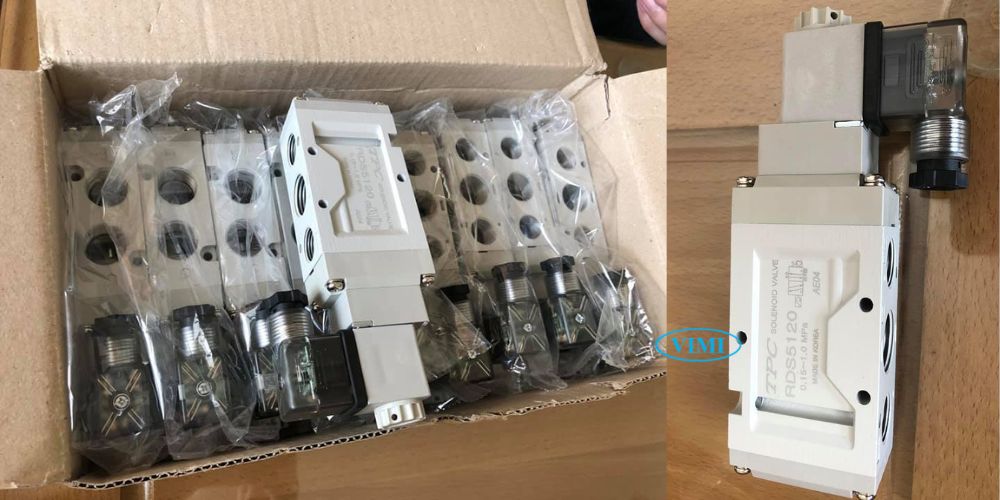

9. Kho van RDS5120 ở đâu

Hiện tại công ty đang tồn kho van điện từ TPC tại 2 kho lớn là Hà Nội và Hồ Chí Minh, riêng với van điện từ chia khí nén series RDS5120 thì công ty chủ yếu tồn kho 6 model với số lượng lớn: RDS5120-2G-02, RDS5120-2G-03, RDS5120-2G-04, RDS5120-5G-02, RDS5120-5G-03, RDS5120-5G-04
