Van bi 3 mảnh – Van bi 3 thân | Nhiều loại – Giá tốt

Van bi 3 mảnh hay còn gọi là van bi 3 thân, là một trong những chủng loại van bi tương đối phổ biến, đặc biệt là với những van có kích cỡ lớn và yêu cầu kết nối ren, bởi 3 thân được chế tạo dễ dàng hơn, đồng thời rất tiện lợi trong việc bảo dưỡng và thay thế.

✅ Hàng hóa⭐ Đa dạng mẫu mã
✅ Giá tốt⭐ Rẻ số #1
✅ Giấy tờ⭐ Đầy đủ CO-CQ
✅ Bảo hành dài hạn⭐ 12 tháng
✅ Giao hàng⭐ Toàn quốc

1Van bi 3 mảnh là gì

Van bi 3 mảnh là một chủng loại của van có cấu tạo dạng 3 thân, tức van được cấu tạo từ rất nhiều bộ phận khác nhau, tuy nhiên thân van được chia làm 3 mảnh riêng biệt được kết nối với nhau bằng bu long và đai ốc, van được sử dụng để đóng mở hoặc điều tiết dòng chảy trên nhiều loại hệ thống khác nhau.

Van bi 3 mảnh là gì

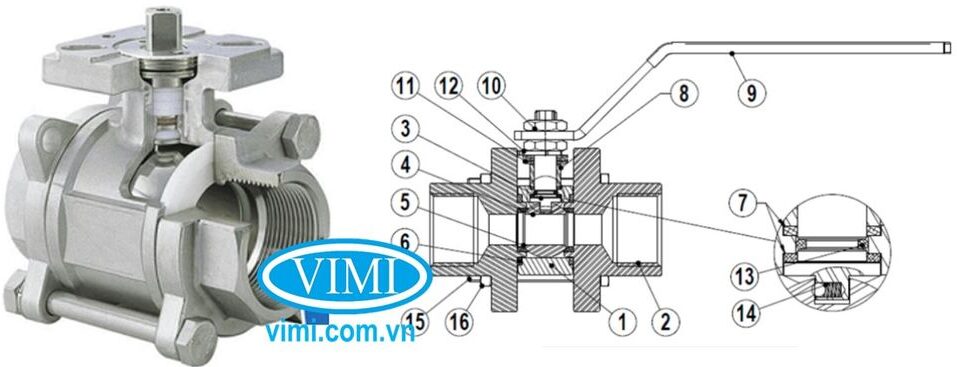

2Cấu tạo của van bi 3 thân

Van bi 3 mảnh có cấu tạo tương tự các chủng loại van cùng chủng loại khác, điểm khác biệt lớn nhất là thân van không phải đúc nguyên khối mà được ghép từ 3 thân với nhau

  • Thân van 3 mảnh: Được làm từ inox, nhựa có độ bền lý hóa cao, thiết kế 3 mảnh ghép với nhau bằng bulong và đai ốc
  • Bi van: Được đục lỗ xuyên tâm làm từ thép không rỉ, kết nối với trục van bằng đai ốc
  • Trục van bi 3 thân: Được thiết kế theo dạng kim tự tháp truyền lực từ bộ phận truyền động lên quả cầu thực hiện đóng mở van
  • Gioăng làm kín: Được làm từ chất liệu teflon (FTFE) hoặc RPTFE có độ kín cao

van bi 3 mảnh 012

3Thông số cơ bản van bi 3 mảnh

Dưới đây là các thông số kỹ thuật của chính của van bi 3 thân

  • Vật liệu chế tạo: Inox 201, inox 304, 316, CF8, CF8M,
  • Gioăng làm kín: Teflon, EPDM, PTFE
  • Nhiệt độ làm việc: 0 ~ 200οC
  • Áp lực làm việc PN16, PN25, PN40, PN63
  • Kiểu kết nối: Ren, mặt bích, hàn
  • Tiêu chuẩn mặt bích kết nối: JIS10K, ANSI, DIN, PN16, BS
  • Hãng sản xuất: Emico, Bueno, Wonil, Haitima, Tung Lung, Kitz, v.v…
  • Kích cỡ van: DN15- DN300

4 Van bi 3 thân theo vật liệu

Theo cách gọi cũng là tên của loại van bi này, chúng ta biết van được làm từ nhiều loại vật liệu khác nhau trong đó van bi 3 mảnh inox là dòng van phổ biến nhất, bởi khả năng siết chặt chống rò rỉ đồng thời chịu được nhiệt độ và áp suất tốt

Van bi 3 mảnh inox

Vật liệu inox cho khả năng chịu nhiệt độ và áp suất cao, đồng thời với ưu điểm đó van còn có nhiều kiểu kết nối khác nhau (Hàn, mặt bích, ren và Clamp – Van bi inox vi sinh), không những thế van bi 3 thân làm từ vật liệu này còn có khả năng kháng hóa chất nên là chủng loại van bi inox được lựa chọn nhiều nhất

van bi 3 mảnh 002

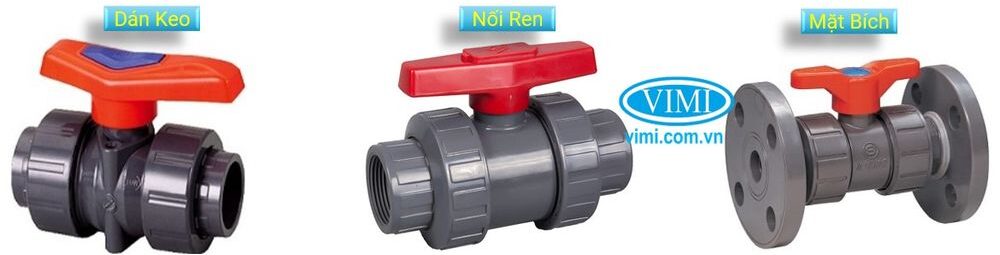

Van bi 3 thân nhựa

Trong hệ thống nước sinh hoạt bao gồm cả nước sạch và nước thải, hoặc những hệ thống mà dòng chảy có áp suất không cao, người ta thường sử dụng van bi 3 thân nhựa rắc co – cũng chính là 1 loại van bi 3 mảnh bởi giá thành rẻ hơn nhiều so với van inox, đồng thời khả năng kháng hóa chất mạnh và đa dạng kiểu kết nối với ống theo cả 3 cách (dán keo, ren và mặt bích)

van bi 3 mảnh 009

Về vật liệu van bi 3 mảnh nhựa thường được chế tạo từ các dòng nhựa công nghiệp như UPVC, CPVC, PVC. Các vật liệu này  có khả năng  miễn nhiễm trước sự ăn mòn của hóa chất độc hại như axit, kiềm bazơ, tuy nhiên điểm yếu của hầu hết dòng van nhựa chính là khả năng chịu nhiệt tương đối kém. Nên van bi 3 thân làm từ vật liệu này chủ yếu sử dụng nhiều cho các hệ thống nước sạch và nước sinh hoạt, các hệ thống có áp suất thấp. Loại van này có giá thành rẻ và khả năng kháng hóa chất mạnh.

Van bi 3 mảnh có thân là inox vi sinh

Dòng van 3 thân bi vi sinh là kiểu van được sử dụng phổ biến, được đánh giá nhiều hơn cả van bướm vi sinh. Van bi 3 mảnh vi sinh có kiểu kết nối phong phú và đặc biệt, với 2 cách nối chính là Clamp và hàn

van bi 3 mảnh 010

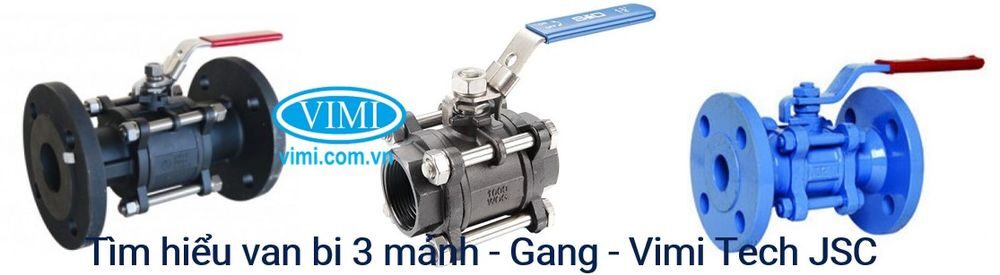

 Van bi 3 thân làm từ vật liệu gang

Đây là dòng van bi 3 mảnh ít gặp, kiểu thân làm từ vật liệu gang không phổ biến, bởi khả năng chịu áp kém hơn, chịu nhiệt không tốt bằng van inox. Tuy nhiên, giá thành vật liệu gang rẻ hơn và đặc biệt là khả năng hấp thu tiếng ồn rất tốt

van bi 3 mảnh 005

3 Phân loại van bi 3 mảnh theo kiểu kết nối

Van bi 3 mảnh có đầy đủ tất cả các kiểu kết nối của van bi nói chung. Tuy nhiên, kiểu kết nối phổ biến nhất vẫn là kết nối bằng ren, với kích thước của van nối ren lên tới DN65 ~ DN80

Van bi 3 mảnh nối ren

Van bi 3 thân kết nối bằng ren thực tế là sử dụng chủ yêu với 2 loại vật liệu inox và nhựa, với vật liệu nhựa thì thướng sử dụng loại van bi nhựa rắc co kết nối ren linh hoạt, phù hợp với nhiều hệ thống, không đòi hỏi kỹ thuật lắp ghép cao như kết nối hàn hoặc mặt bích

van bi 3 mảnh 007

Kết nối ren của van bi 3 thân cho khả năng kết nối linh hoạt, phù hợp với nhiều hệ thống, không đòi hỏi kỹ thuật lắp ghép cao, sử dụng cho các hệ thống thường xuyên phải kiểm tra bảo dưỡng thay thế.

Các kiểu kết nối van bi 2 ngã 3

Van bi 3 mảnh lắp bích

Đây là kiểu kết nối hiếm gặp hơn ở van bi 3 thân, mặc dù vậy trong một số trường hợp kết nối trên đường ống là kiểu mặt bích thì chúng ta bắt buộc phải sử dung kiểu kết nối này

van bi 3 mảnh 003

Van bi 3 mảnh kết nối bằng Clamp

Đây là phương pháp kết nối sử dụng chủ yếu trong van bi 3 thân làm từ vật liệu vi sinh, kết nối rất nhanh và đơn giản sử dụng nhiều trong các hệ thống đường ống vi sinh của các nhà máy sản xuất bia, nước ngọt, và đồ uống có cồn.

van bi 3 mảnh 008

④ Van bi 3 mảnh kết nối bằng hàn

Kết nối hàn là một trong những kết nối yêu cầu kỹ thuật cao, đòi hỏi chuyên môn của người lắp đặt, bởi chuyên môn kém rất dễ gây ảnh hưởng bởi nhiệt làm hỏng bộ phận gioăng của van của van bi 3 thân

van bi 3 mảnh 006

Van bi 3 mảnh kết nối kiểu rắc co

Phương pháp kết nối này chủ yếu dùng với van bi nhựa, kiểu kết nối rất tiện lợi của dòng van bi nhựa, cho phép chúng ta bảo dưỡng, sửa chữa và thay thế rất dễ dàng.

van bi 3 mảnh 003

4 Van bi 3 mảnh điều khiển điện

Mặc dù van bi 3 mảnh có thể điều khiển bằng tay gạt, thậm chí là tay quay hay tay vặn. Tuy nhiên, với những vị trí khó di chuyển tới để vận hành (ở trên cao, ở dưới sâu, hoặc ở nơi chật hẹp) thì bộ truyền động điện sẽ là một trong những phương pháp vận hành tự động mang lại hiệu quả cho van bi 3 thân.

Van bi 3 mảnh mặt bích inox 304 nhiều phương pháp điều khiển khác nhau

Đây là 1 trong các dòng sản phẩm van bi điều khiển điện  được sử dụng cực kỳ thông dụng nhờ vào tốc độ phản hồi nhanh chóng, sự chính xác trong quá trình điều tiết dòng lưu chất.

Cấu tạo của van bi 3 thân điều khiển điện

Van được cấu tạo bởi thân van bi là chủng loại van bi 3 mảnh, kết hợp với bộ điều khiển điện có lực kéo tương ứng với chủng loại van bi và kích cỡ của thân van. Lưu ý trong việc lựa chọn đầu điện và thân van

Vimi cung cấp van bi 3 mảnh điều khiển điện nhiều nhãn hiệu

Hiện nay có nhiều nhà sản xuất điện trên khắp thế giới, sản xuất bộ điều khiển điện với các lực kéo khác nhau, sử dụng điện áp 24V, 110V, 220V và cả 380V dùng cho van với kích cỡ lớn, bởi dòng điện 3 pha cho lực kéo rất lớn

van bi 3 mảnh 011

5 Van bi 3 mảnh điều khiển khí nén

Mặc dù van điều khiển điện, là một trong những phương án điều khiển tự động rất phổ biến và hiệu quả. Tuy nhiên, với những vị trí dễ gây cháy nổ nếu có chập điện ( Môi trường có yếu tố xăng dầu, hoặc môi trường ẩm ướt…) Khi đó van bi điều khiển khí nén là lựa chọn tốt nhất

Cấu tạo của van bi 3 mảnh điều khiển khí nén

Tương tự như với van bi điều khiển điện, dòng van này cũng được tạo bởi thân là van bi 3 mảnh hoặc van bi nhựa rắc co, còn bộ điều khiển tự động là một đầu điều khiển bằng khí nén

van bi 3 mảnh 001

Van bi 3 mảnh khí nén nhiều nhãn hiệu

Bộ điều khiển khí nén đang được Vimi hợp tác với nhiều đối tác khác nhau, để nhập khẩu về Việt Nam. Chúng tôi đa dạng nhãn hiệu, với các nhà sản xuất ở các quốc gia có nền công nghiệp phát triển, có nguồn gốc xuất xứ rõ ràng

5Phân biệt van bi 3 mảnh – 2 mảnh và 1 mảnh

Hiện nay trên thị trường, van bi có ba dạng chính: van bi 1 mảnh, van bi 2 mảnh và van bi 3 mảnh. Dưới đây là bảng so sánh nhanh để các bạn có thể phân biệt được ba dòng sản phẩm van bi này.

Van bi 1 mảnhVan bi 2 mảnhVan bi 3 mảnh
– Không thể thay thế các chi tiết trong van. Khi van hỏng, bắt buộc phải thay mới hoàn toàn

– Giá thành van rẻ nhất, tuy nhiên tuổi thọ thấp nhất.

– Van có thể bảo trì bảo dưỡng nhưng phải tháo rời toàn bộ hệ thống van lắp đặt trên hệ thống

– Giá thành của van ở mức phải chăng

– Có thể bảo trì, thay thế, chỉ cần tháo phần thân giữa của van, không cần tháo toàn bộ hệ thống van đã lắp đặt

– Giá thành van cao hơn hai loại còn lại, tuy nhiên tuổi thọ của van dài hơn, đây cũng là lợi thế của dòng van này

Phân biệt van bi 3 mảnh với các dạng còn lại

Tại sao các nhà sản xuất lại thiết kế ra dòng van bi 3 mảnh, lý do nên sử dụng van bi 3 mảnh là gì

Van chế tạo từ vật liệu cao cấp inox 304

Đối với các hệ thống thường xuyên vận hành thì việc sử dụng van bi 3 mảnh là rất cần thiết. Bởi qua nhiều chu trình đóng mở thì bộ phận gioăng làm kín có thể bị hỏng, chúng ta có thể thay thế từng linh kiện nằm trong than van một cách đơn giản.

Việc lắp dặt van cũng đơn giản hơn bởi có thể tháo rời hai phần kết nối đường ống lại và lắp đặt vào đường ống

Khả năng làm việc và chịu áp lực rất tốt. Một số trường hợp đặc biệt van có thể chịu được áp lực lên đến 63bar.

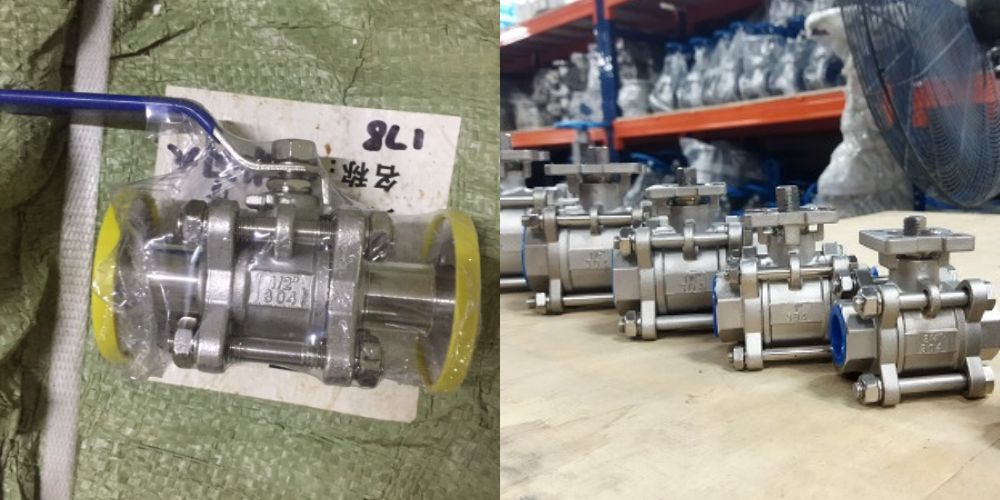

6Kho van bi 3 mảnh quy mô nhất Việt Nam

Ngày nay van bi 3 mảnh đã trở nên phổ biến trong nhiều hệ thống khác nhau đặc biệt là trong lĩnh vực công nghiệp, van được ứng dụng rộng rãi trong cả hệ thống dẫn nước, khí, hơi nóng, khí gas, dầu…

Công ty Vimi là một trong những đơn vị hoạt động có kỹ sư bán hàng am hiểu sản phẩm, tư vấn chuyên sâu, cùng khách hàng lựa chọn sản phẩm phù hợp với yêu cầu kỹ thuật trong khi chi phí là thấp nhất

Ngoài ra kho chúng tôi cũng luôn sẵn hàng van bi nhựa với 2 kiểu phổ biến là van bi dán keo và van bi rắc co

"
