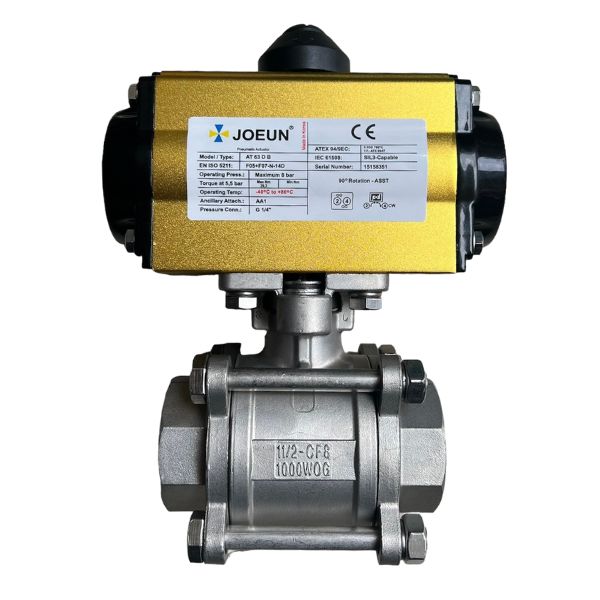

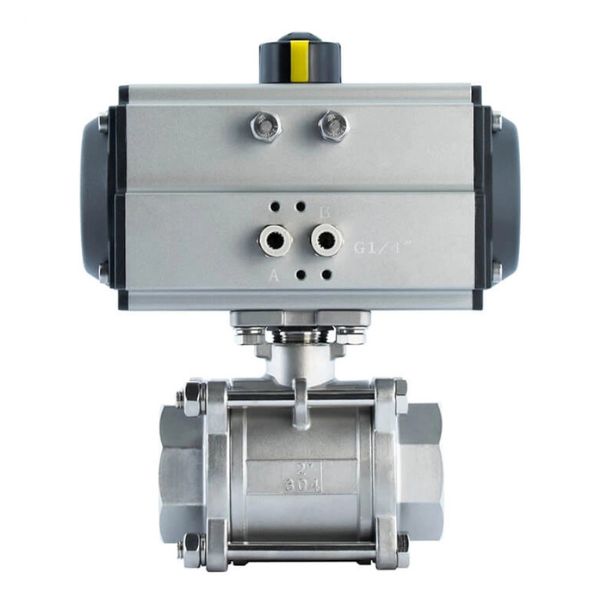

Van bi 3 mảnh khí nén

Van bi 3 mảnh khí nén thuộc nhóm van bi điều khiển khí nén, được ưa chuộng rộng rãi trên thị trường trong và ngoài nước nhờ thiết kế tháo lắp linh hoạt cùng khả năng vận hành tự động, đáp ứng tốt yêu cầu của các hệ thống công nghiệp hiện đại.

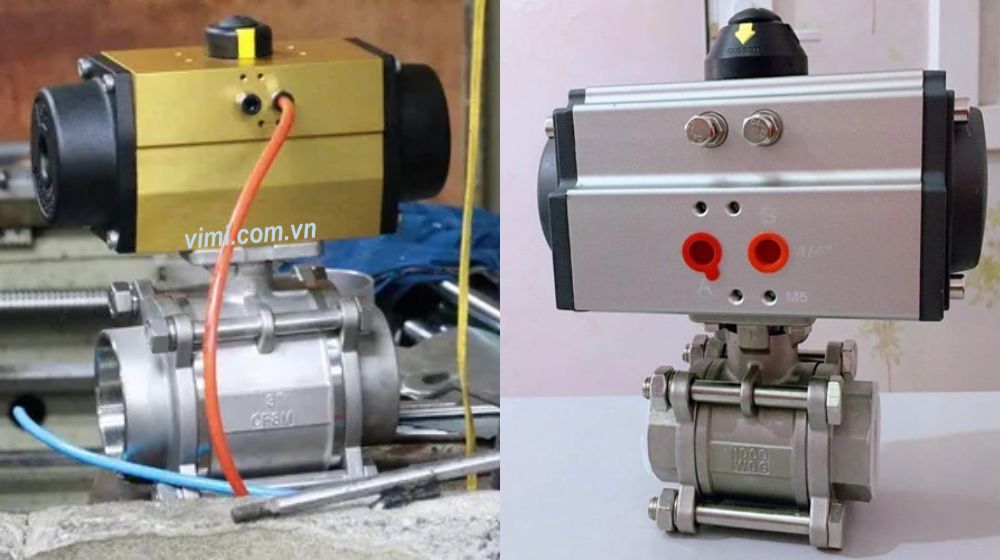

1. Van bi 3 mảnh khí nén là gì

Van bi 3 mảnh khí nén là loại van bi 3 mảnh được tích hợp thêm bộ truyền động khí nén để điều khiển tự động, thay cho việc vận hành thủ công bằng tay. Các bộ phận của van đều có thể tách rời, giúp ích cho việc bảo dưỡng mà không cần tháo rời toàn bộ hệ thống. Van bi 3 mảnh điều khiển khí nén thường được ứng dụng trong các hệ thống đòi hỏi mức độ an toàn cháy nổ cao và đòi hỏi khả năng đóng mở nhanh.

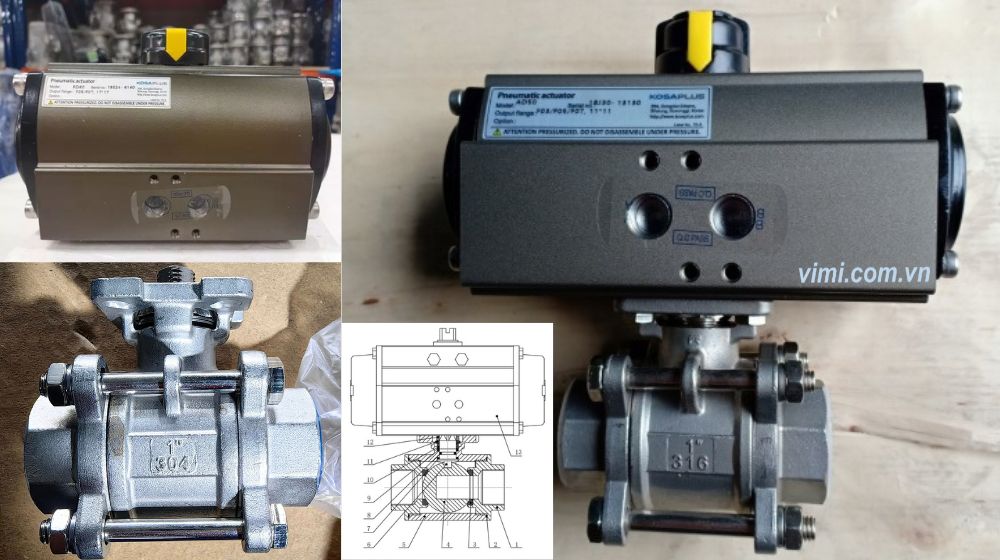

2. Cấu tạo van bi 3 mảnh khí nén

Cấu tạo của van bi 3 mảnh điều khiển khí nén gồm hai phần chính như sau:

• Phần thân: Gồm 3 mảnh ghép lại với nhau (3pc ball valve), bên trong chứa các bộ phận cơ bản của van như: Bi van, trục van, gioăng làm kín (bulong nếu là loại nối bích)
• Bộ điều khiển khí nén: Thiết kế để lắp trên trục van, sử dụng áp lực khí nén để xoay bi đóng/mở

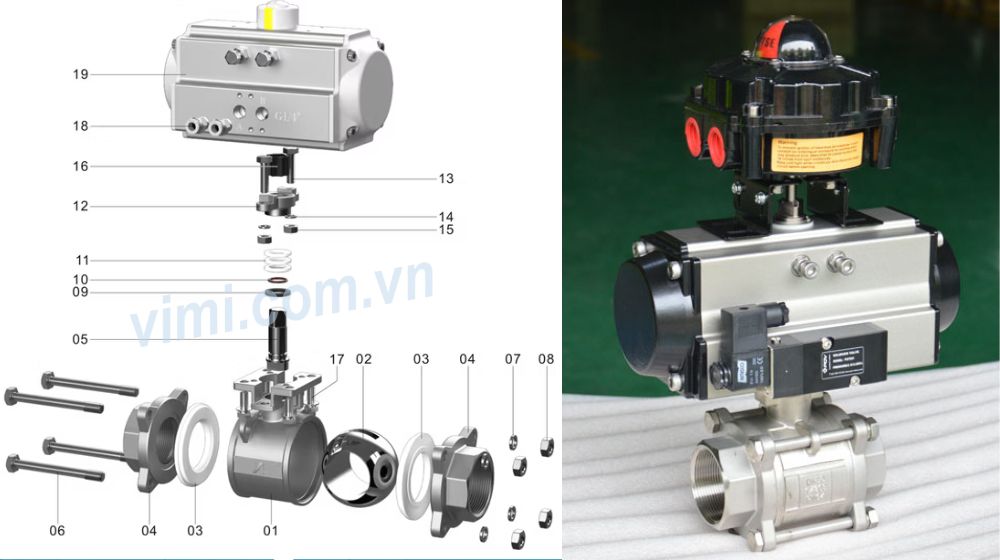

3. Nguyên lý van bi 3 mảnh điều khiển khí nén

Nguyên lý hoạt động của van bi 3 mảnh điều khiển khí nén rất đơn giản nhưng cực kì hiệu quả, đảm bảo đóng mở nhanh và chính xác trong khi hoạt động:

• Khi mở: Bộ truyền động nhận khí nén, piston xoay trục van 90°, làm bi mặt rỗng xoay theo hướng song song với đường ống, cho phép lưu chất đi qua toàn bộ tiết diện.
• Khi đóng: Khi ngắt khí (hoặc cấp khí vào buồng đóng), trục van xoay mặt bi rỗng vuông góc với dòng chảy, chắn kín lối đi và ngăn hoàn toàn lưu chất.

Ngoài chức năng đóng/mở nhanh chóng, trong trường hợp cần điều chỉnh lưu lượng ở một góc bi van cố định, hệ thống nên sử dụng van bi 3 mảnh khí nén tuyến tính để đáp ứng yêu cầu này.

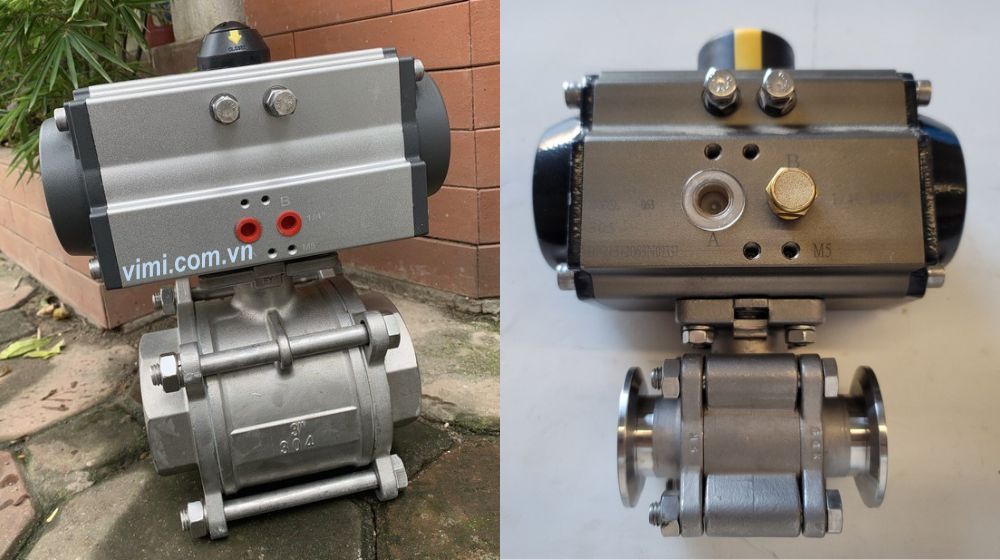

4. Vật liệu thân van bi 3 mảnh khí nén

Để đáp ứng nhiều điều kiện làm việc khác nhau, van bi 3 mảnh điều khiển khí nén được chế tạo từ những vật liệu có độ bền cao, đảm bảo vừa bền bỉ vừa an toàn trong vận hành.

• Van bi 3 mảnh khí nén thân inox: Phổ biến với loại inox 304 và 316
• Van bi 3 mảnh khí nén thân thép: Thường là thép A105

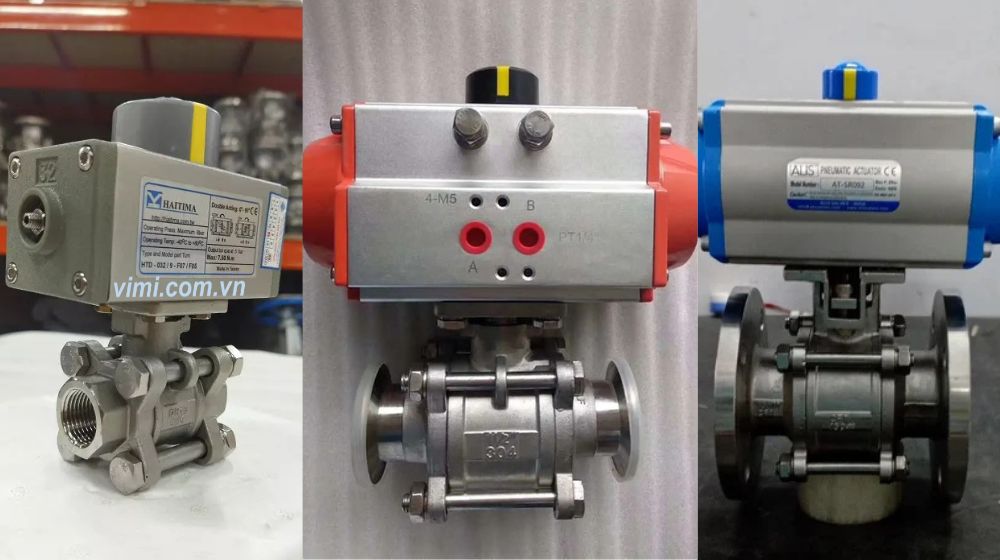

5. Kết nối của van bi 3 mảnh điều khiển khí nén

Van bi 3 mảnh khí nén được thiết kế với nhiều dạng kết nối khác nhau, giúp lắp đặt linh hoạt trong từng hệ thống đường ống:

• Kết nối ren: Thường dùng cho ống cỡ nhỏ, lắp đặt nhanh, tiện lợi trong hệ thống áp suất vừa và thấp.
• Kết nối mặt bích: Đảm bảo độ kín, chịu áp lực và nhiệt độ cao, phù hợp với các đường ống công nghiệp lớn.
• Kết nối hàn: Tạo mối nối chắc chắn, bền vững, dùng cho hệ thống yêu cầu độ kín cao và hạn chế tháo lắp.
• Kết nối clamp: Sử dụng nhiều trong hệ thống ống vi sinh, thực phẩm, đồ uống và dược phẩm. Ưu điểm là tháo lắp nhanh, không bám bẩn và dễ vệ sinh

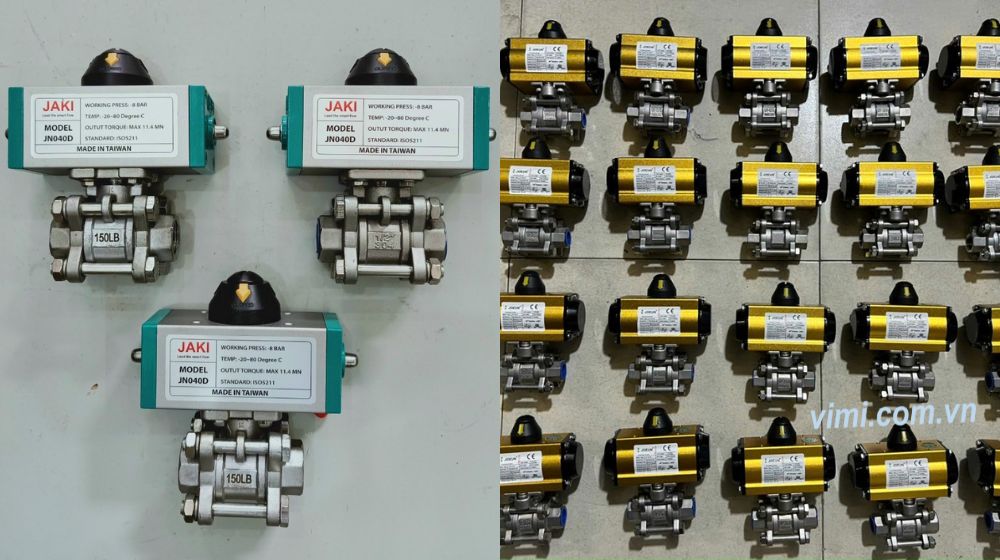

6. Kho van bi 3 mảnh điều khiển khí nén

Hiện nay, công ty chúng tôi duy trì kho van bi 3 mảnh điều khiển khí nén tại cả Hà Nội và Hồ Chí Minh, với số lượng lớn và đa dạng chủng loại. Nhờ đó, người mua hàng ở cả hai miền Bắc-Nam đều được đáp ứng nhanh chóng, tiết kiệm thời gian chờ đợi. Đồng thời, chúng tôi còn hỗ trợ giao hàng toàn quốc, đảm bảo tiến độ thi công và cung cấp đúng chủng loại van theo yêu cầu của từng công trình.
