Van bi inox 304 | Đặc điểm- Ứng dụng | Chủng loại

Van bi inox 304 là dòng van bi được sử dụng phổ biến nhất hiện nay. Dòng vật liệu inox 304 có nhiều ưu điểm nổi bật, không chỉ đáp ứng tốt các yêu cầu kĩ thuật mà còn tiết kiệm được chi phí sử dụng. Để hiểu rõ hơn về sản phẩm này chúng ta cùng tìm hiểu “Van bi inox 304 là gì” trong bài viết dưới đây.

1 Van bi inox 304 là gì

Van bi inox 304 thuộc chủng loại van bi inox được cấu tạo từ vật liệu inox 304, đây là vật liệu được sử dụng nhiều trong lĩnh vực công nghiệp. Hai thành phần hóa học chính trong inox 304 là crom và niken, nên inox 304 có khả năng chống ăn mòn, chống rỉ tuyệt vời.

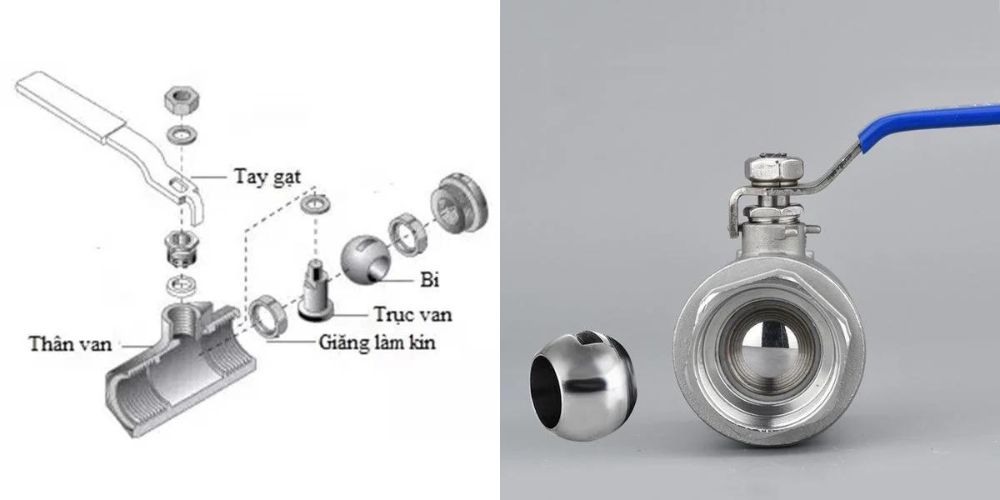

2 Cấu tạo cơ bản van bi inox 304

Van bi inox 304 có cấu tạo cơ bản tương tự như các dòng van bi khác. Trong bài viết này, chúng ta sẽ tìm hiểu qua các bộ phận cơ bản nhất cấu thành một sản phẩm van bi inox 304

❑ Thân van: Được làm bằng vật liệu inox 304, dùng để bảo vệ các chi tiết bên trong van, kết nối van với đường ống hay các thiết bị khác trên đường ống và giúp cho lưu chất lưu thông qua nó.

❑ Bộ phận truyền động: Một số dạng bộ truyền động thường gặp đó là: tay quay, tay gạt, bộ truyền động điện và bộ truyền động khí nén

❑ Bi van: Dạng quả bi được khoan một lỗ khoét, dùng để chắn dòng chảy, hoặc mở dòng chảy, điều tiết dòng chảy.

❑ Trục van – ty van: Được làm bằng vật liệu inox dùng để truyền chuyển động từ bộ phận truyền đồng sang bi van

❑ Gioăng làm kín: Gioăng được dùng để làm kín quả bi với thân van, giúp van kín khít và không cho rò rỉ lưu chất khi sử dụng van. Gioăng làm kín được chế tạo bằng: teflon, PTFE, Vitton.

Chi tiết từng bộ phận, mời bạn tham khảo: Cấu tạo van bi

3 Ưu điểm của van bi inox 304

Van bi inox 304 giúp chúng ta kiểm soát dòng chảy lưu chất trong đường ống bằng cách đóng mở van thông qua bộ phận tay quay, tay gạt hoặc bộ điều khiển tự động. Khi sử dụng chúng ta có thể tùy chỉnh (điều tiết) dòng chảy theo mong muốn một cách dễ dàng và hiệu quả.

Van mang nhiều ưu điểm của vật liệu inox

• Tháo rời từng bộ phận phục vụ lắp đặt, bảo dưỡng, sửa chữa nhanh chóng, dễ dàng
• Tổn thất áp lực – tốc độ dòng gần như không giảm
• Khả năng làm việc tốt trong môi trường ăn mòn cao
• Khả năng chịu nhiệt tốt, nên sử dụng kết nối với hầu hết các hệ thống inox 304 đều an toàn
• Khả năng kháng hoá chất
• Từ tính của inox 304 rất yếu và hầu như không có
• Có giá thành hợp lý và chất lượng tốt nhất thị trường hiện nay

4 Kích thước van bi inox 304 phổ biến

Thực tế van được chế tạo với hầu hết các kích thước khác nhau theo bảng tiêu chuẩn kích thước ống thép. Tuy nhiên, kích thước phổ biến hay dùng nhất vẫn là 3 chủng loại dưới đây

• Van bi inox 304 kích cỡ DN15: Van bi inox 304 phi 21
• Van bi inox 304 kích cỡ DN20: Van bi inox 304 phi 27
• Van bi inox 304 kích cỡ DN50: Van bi inox 304 phi 60

4.1 Van bi inox 304 phi 21

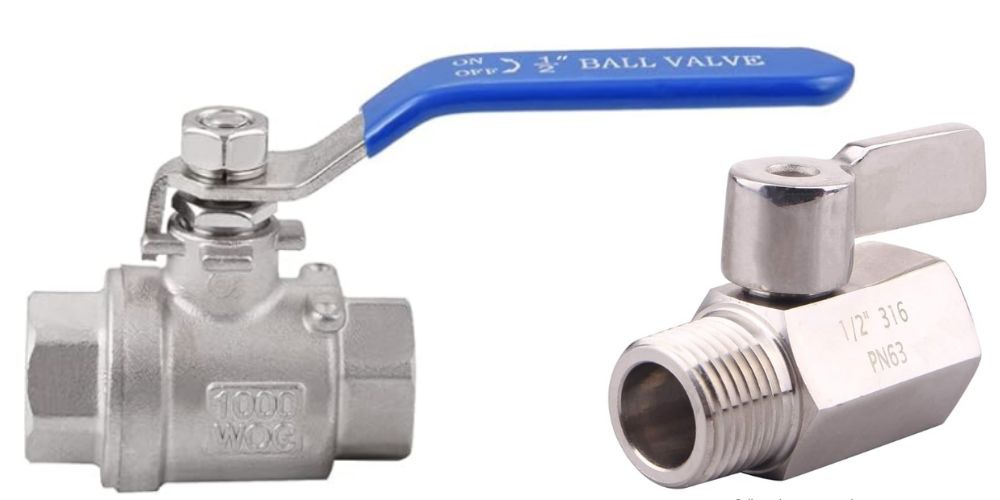

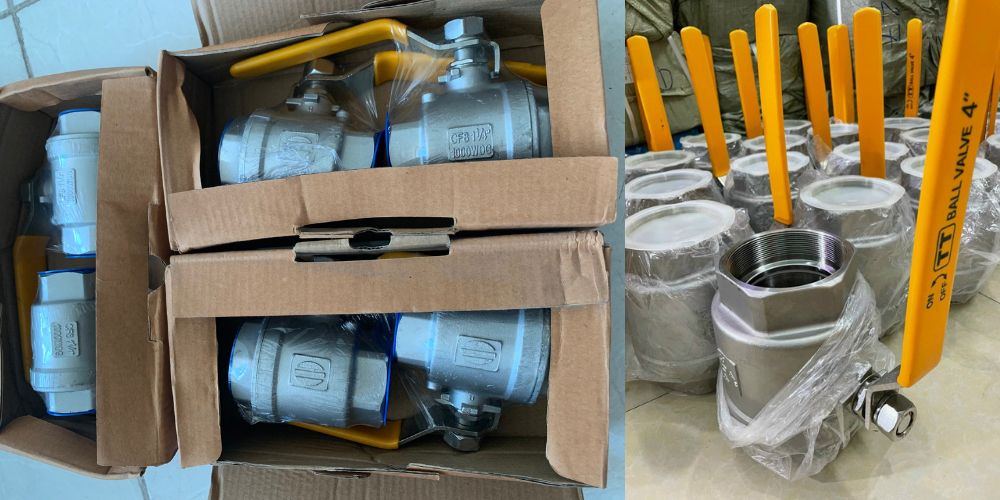

Van bi inox 304 phi 21 với đường kính ngoài là 21mm là một sản phẩm thông dụng trong đời sống và công nghiệp. Van chủ yếu được kết nối bằng ren, bao gồm cả loại ren ngoài và ren trong

Đường kính 21mm thường là kích thước tiêu chuẩn, phổ biến và phù hợp cho nhiều ứng dụng. Bạn có thể tìm thấy các loại van bi inox 304 phi 21 ở nhiều cửa hàng cung cấp vật liệu công nghiệp hoặc thông qua các nhà sản xuất và nhà phân phối chuyên nghiệp.

4.1 Van bi inox 304 phi 27

Với đường kính 27mm, van bi inox 304 phi 27 thường được sử dụng trong các hệ thống ống dẫn nước sạch của các hộ dân, trong các tòa nhà chung cư hoặc trong các đường nước trong các khu công nghiệp

Cũng tương tự như dòng van bi inox 304 phi 21, với van phi 27 chủ yếu được kết nối bằng ren. Kích thước đường ống 27mm thường được làm ống chính cho các hệ thống đường ống dẫn nước sinh hoạt trong dân dụng

4.1 Van bi inox 304 phi 60

Với kích thước đường kính ngoài 60mm, loại đường ống chủ yếu dùng trong công nghiệp do có thể dẫn tải được những dòng lưu lượng lớn và đặc biệt được sử dụng nhiều trong các hệ thống dẫn dầu, dẫn khí, dẫn nước,…

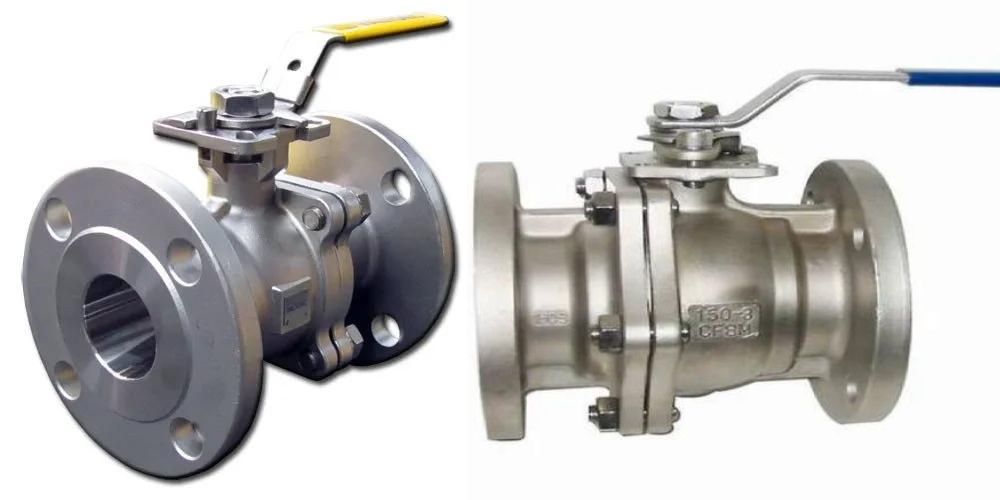

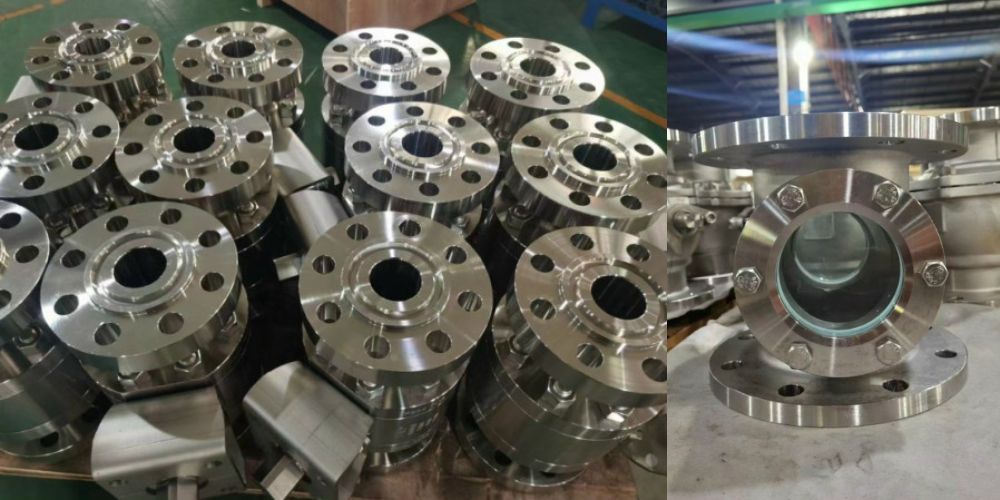

Khác với van bi inox 304 phi 21 và phi 27 chủ yếu kết nối bằng ren, van bi inox 304 phi 60 chủ yếu kết nối bằng mặt bích

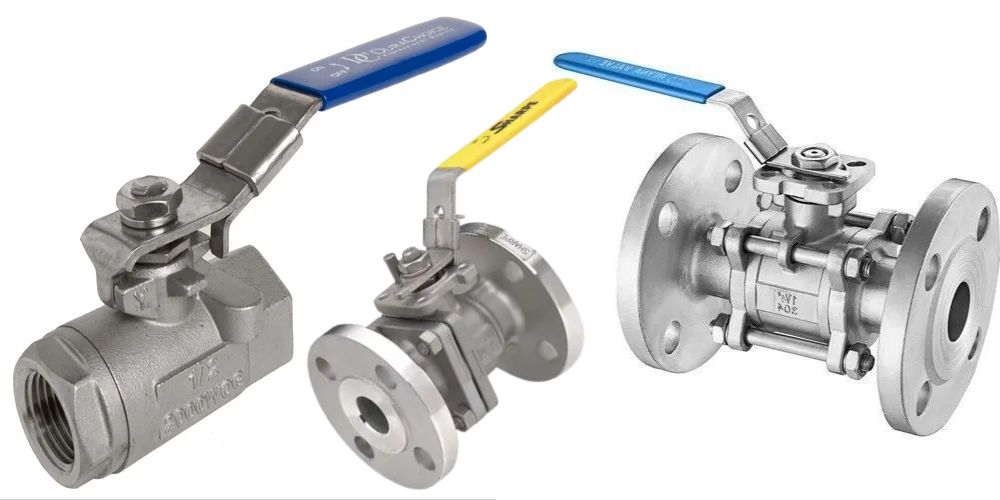

5 Kết nối của van

Van bi inox 304 được các nhà sản xuất thiết kế với hai phương pháp kết nối phổ biến là nối bích và nối ren. Mỗi kiểu kết nối sẽ điểm mạnh và ứng dụng riêng, nếu như kết nối bích cho khả năng chắc chắn, hạn chế được sử rò rỉ và phù hợp cho các hệ thống đường ống kích thước lớn thì kiểu nối ren có tính linh động cao, giúp cho việc thi công lắp đặt được nhanh chóng hơn, thay thế bảo dưỡng dễ dàng, được sử dụng nhiều cho các hệ thống vừa và nhỏ.

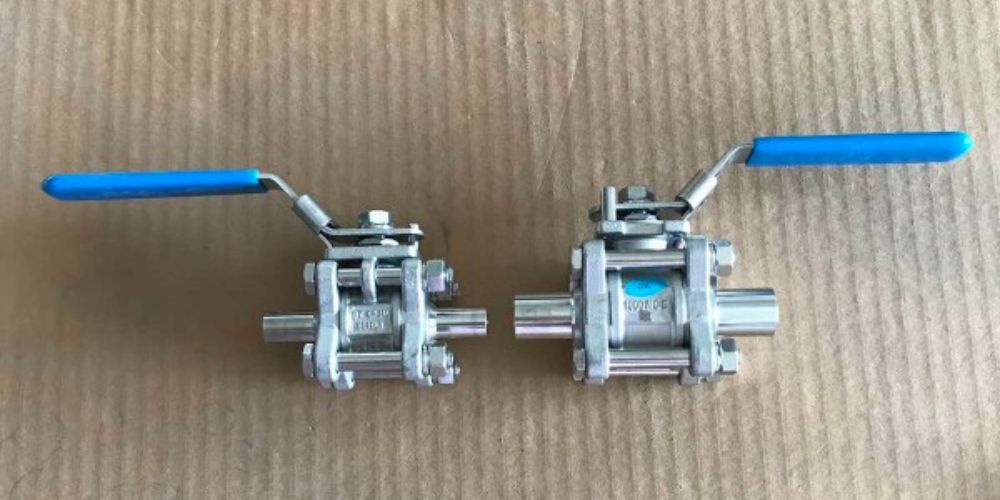

Kết nối hàn ít được sử dụng hơn, kiểu kết nối này chủ yếu sử dụng trong các đường ống có áp lực cao và thường dùng với kích thước nhỏ như phi 21 và phi 27

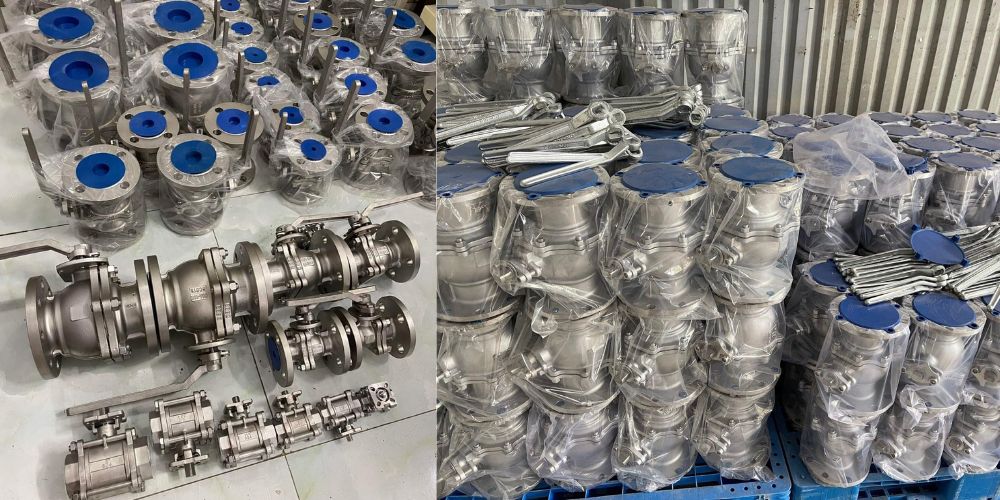

6 Van bi inox 304 có mấy thân

Bộ phận thân van của van bi inox 304 có thể được sản xuất bằng phương pháp đúc nguyên khối một thân van hoặc nhiều thân van ghép lại với nhau, đa số các dòng van có kích thước lớn sẽ được chế tạo thành nhiều thân van. Số lượng thân van càng ít thì độ kín khít càng cao và tránh được sự rò rỉ từ các mối nối.

• Van bi inox 304 một thân
• Van bi inox 304 hai thân
• Van bi inox 304 ba thân

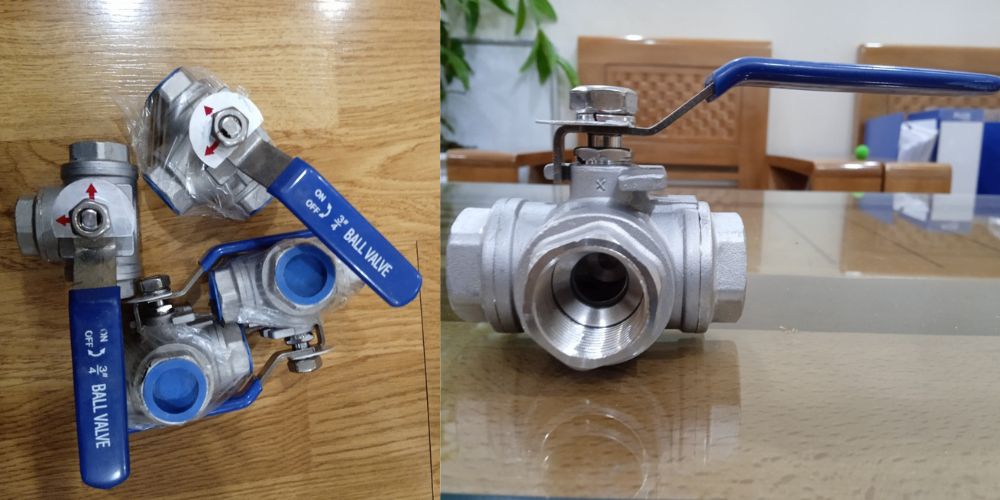

7 Van bi inox 304 kiểu 3 ngã

Theo tiêu chí này, van bi inox 304 có hai dạng chính thường gặp đó là: van bi inox 304 hai ngã (2 cửa) và van bi inox 304 ba ngã (3 cửa).

✦ Van bi inox 304 dạng 2 ngã là dòng thông dụng, có hai cửa: một cửa vào và một cửa ra, đặc trưng của dòng van bi thông thường. Bi van bên trong được đục lỗ xuyên tâm, khi xoay sẽ tạo ra đường cho dòng chảy đi qua, chức năng đóng mở cho phép đóng cắt dòng chảy qua van.

✦ Van bi inox 304 dạng 3 ngã có một điểm khác so với dòng 2 ngã đó là dòng van này được thiết kế với ba cửa, cho phép dòng lưu chất có thể đi qua cả ba cửa hoặc có thể đóng một cửa chỉ cho lưu thông qua hai cửa còn lại.

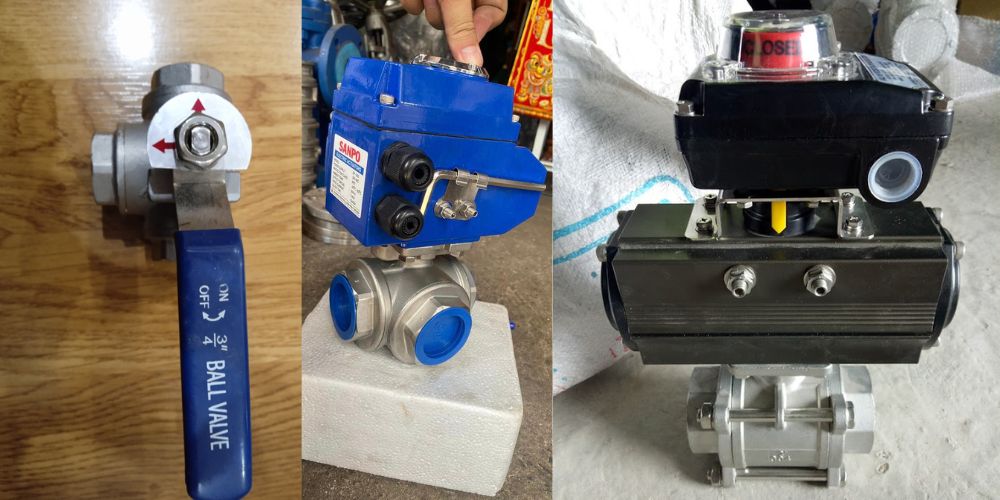

8 Phương pháp vận hành van

Có nhiều phương pháp vận hành van bi inox 304 khác nhau, giống như các phương pháp vận hành van bi nói chung.

Van có thể vận hành bằng các cách sau

8.1 Vận hành kiểu tay gạt

Kiểu vận hành bằng tay gạt thường sử dụng với kích van kích thước nhỏ, đối với van bi inox 304 phi 60 trở lên việc vận hành bằng tay gạt trở nên cần sức lực nhiều hơn

8.2 Vận hành kiểu tay quay

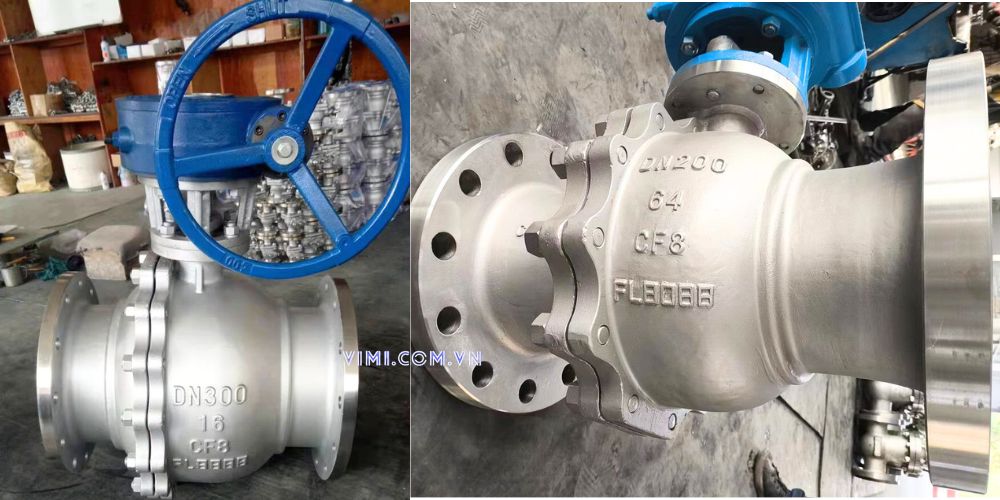

Với những van bi inox 304 kích cỡ lớn như DN200 hoặc DN300, phương pháp vận hành bằng tay quay trở nên phổ biến hơn với giải pháp cơ học

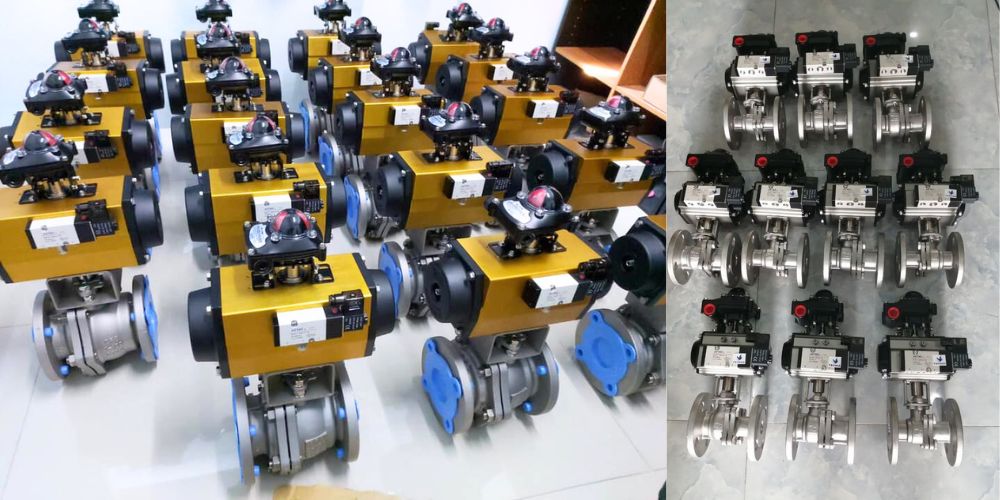

8.3 Vận hành tự động bằng khí nén

Vận hành van bi inox 304 bằng khí nén đang trở nên đa dạng với nhiều kích cỡ và  đa dạng các lĩnh vực do phương pháp vận hành này an toàn

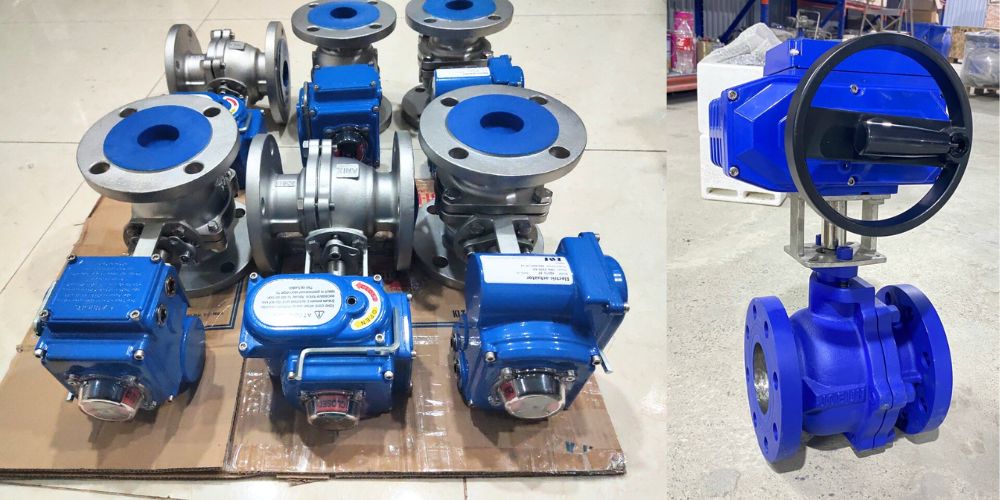

8.4 Vận hành tự động bằng điện

Với kiểu vận hành bằng động cơ điện thường được áp dụng với những van có kích cỡ lớn

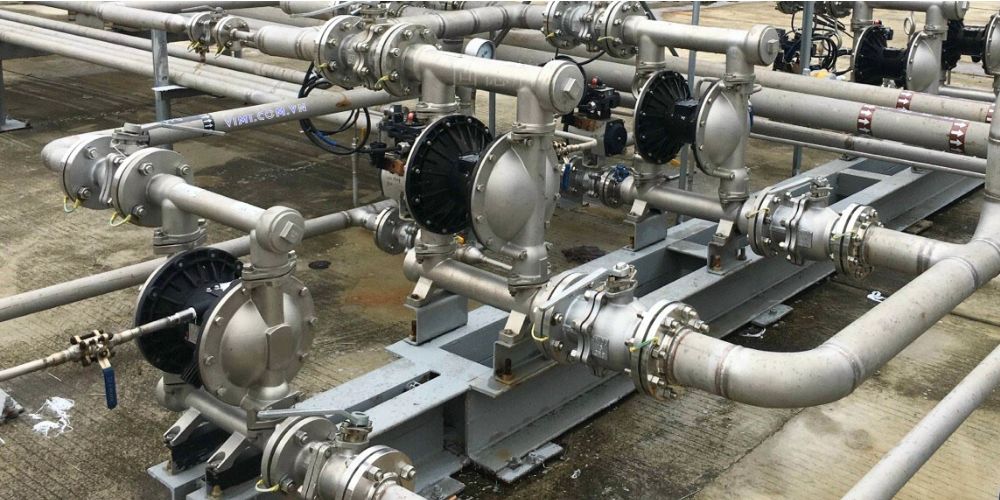

9 Ứng dụng của van bi inox 304

Như chúng ta đã biết thì dòng van bi inox 304 là loại có khả năng chịu được áp lực cao nhất trong các dòng van hiện nay, chính vì vậy mà dòng van này có thể đáp ứng được rất tốt các nhu cầu sử dụng hiện nay và cho khả năng thích nghi được với nhiều loại môi trường khác nhau.

Chúng ta có thể dễ dàng bắt gặp dòng van này trong hệ thống như:

✰ Trên các hệ thống nhà máy chế biến thực phẩm, bia rượu, nước ngọt

✰ Trên các đường ống dẫn nước sạch, nước thải

✰ Trong các nhà máy sản xuất công nghiệp

✰ Trong hệ thống dẫn khí, khí gas

✰ Trên các hệ thống đường ống dẫn hoá chất hay một số chất lỏng khác

10 Mua van bi inox 304 ở đâu

Hiện nay trên thi trường có rất nhiều các nhà phân phối cung cấp van bi inox, vậy để mua ở đâu cho đảm bảo yêu cầu kỹ thuật, chất lượng, cũng như giá thành rẻ và được bảo hành tốt.

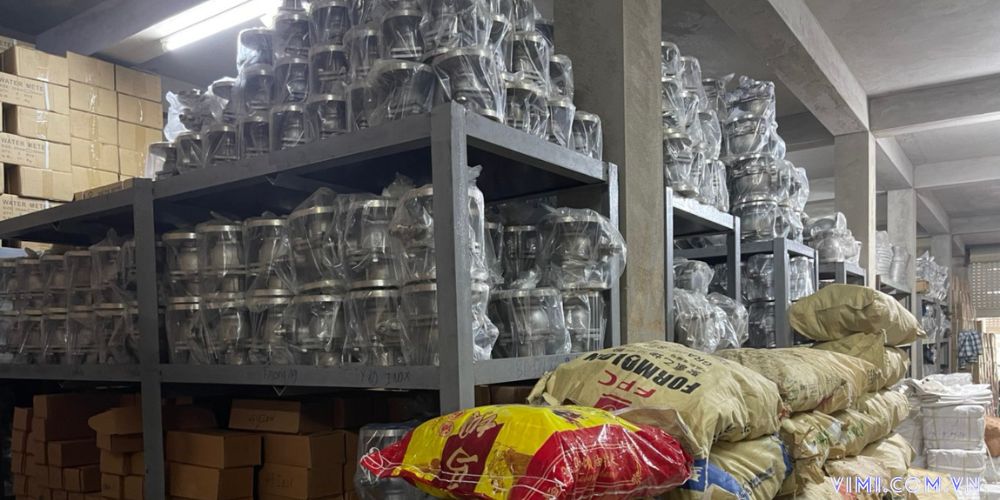

Vimi – Hệ thống kho các sản phẩm van bi với đầy đủ mặt hàng – nhiều chủng loại – kích thước. Ở vai trò là một nhà cung cấp uy tín – chuyên sản xuất & nhập khẩu phụ kiện số lượng lớn, chúng tôi cam kết giá thành rẻ nhất thị trường cũng như đảm bảo tốt nhất về chất lượng sản phẩm đến tay người dùng.

Van bi inox 304 là một trong số các loại van công nghiệp luôn được trữ sẵn hàng.
