3pc Ball Valve – 3 Piece Ball Valves

Sau thời gian dài làm việc với các hệ thống valve trong môi trường công nghiệp khắc nghiệt, tôi khẳng định rằng việc lựa chọn đúng loại van quyết định 70% thành công của toàn bộ hệ thống. Tôi sẽ chia sẻ với các bạn những hiểu biết sâu sắc về 3pc ball valve – một trong những giải pháp xuất sắc nhất mà tôi từng áp dụng trong thực tế.

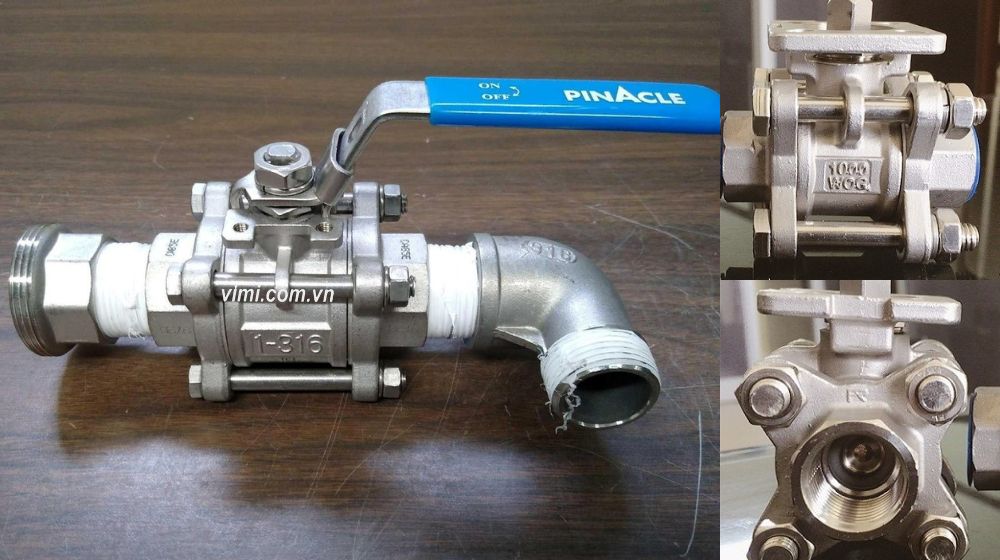

1. Giới thiệu 3 pc ball valve là gì

Khi nhắc đến 3pc ball valve, nhiều kỹ sư thường nhầm lẫn với các loại van bi khác. Tôi muốn làm rõ ngay từ đầu: 3 piece ball valves là loại van bi được thiết kế với ba thành phần chính hoàn toàn tách rời – thân van chính và hai nắp đầu có thể tháo lắp độc lập. Đây không chỉ là sự khác biệt về cấu trúc mà còn là cuộc cách mạng trong việc bảo trì hệ thống đường ống.

Từ kinh nghiệm thực tế của tôi, thiết kế ba mảnh này cho phép bạn tiếp cận hoàn toàn các bộ phận bên trong như bi van, ghế van và thân van mà không cần tháo rời toàn bộ kết nối đường ống. Điều này tạo ra lợi thế vượt trội về mặt vận hành và bảo trì – yếu tố mà tôi luôn đặt lên hàng đầu khi tư vấn cho các dự án.

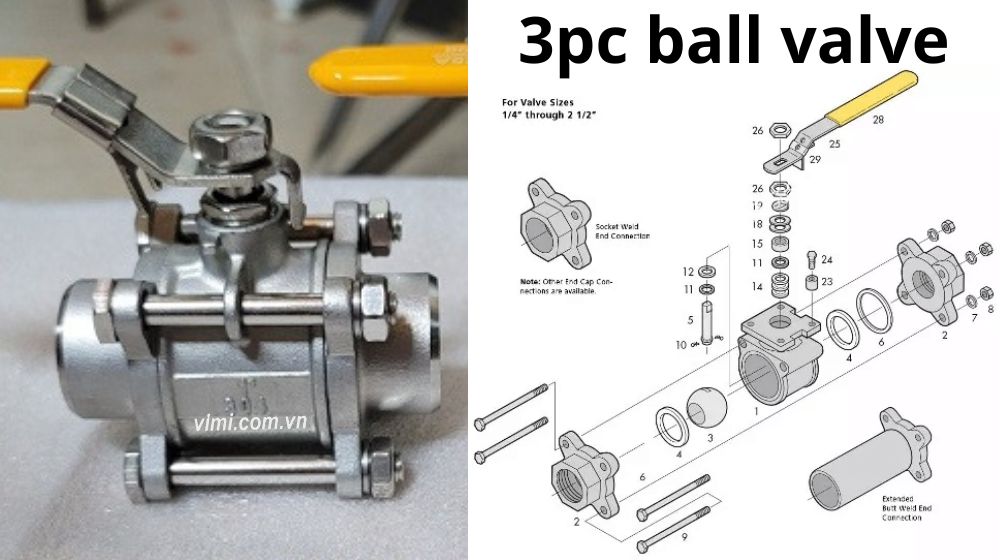

2. Cấu tạo của 3pc ball valve

Cấu trúc 3pc ball valve bao gồm thân van trung tâm chứa bi và các ghế van, cùng hai nắp đầu kết nối với hệ thống đường ống. Sự phân tách này không chỉ tạo thuận lợi cho việc bảo trì mà còn đảm bảo tính linh hoạt trong việc thay thế từng bộ phận riêng lẻ khi cần thiết.

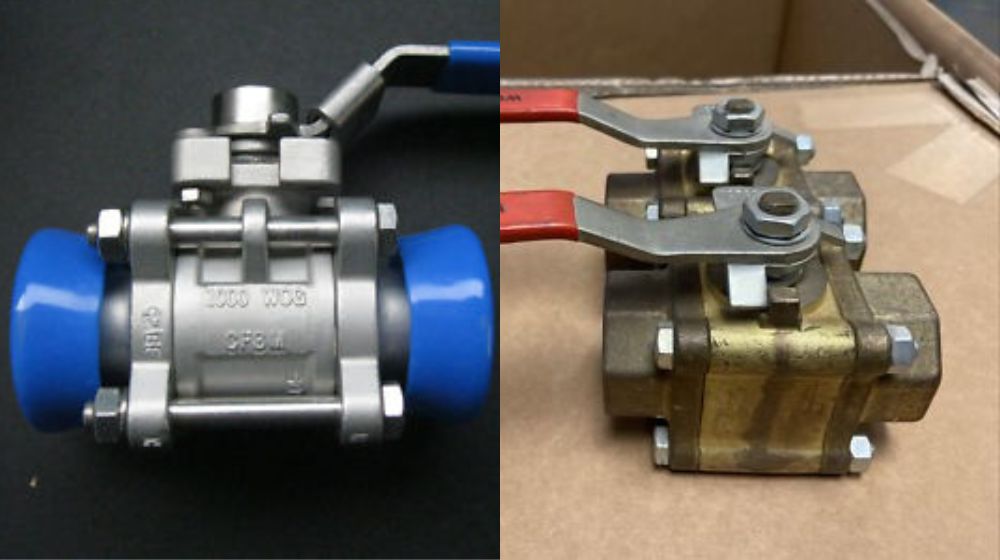

3. Đặc điểm nổi bật của 3 piece ball valve

Qua nhiều năm làm việc với đủ loại valve, chúng tôi nhận ra rằng 3 piece ball valves sở hữu những đặc tính vượt trội mà không phải loại van nào cũng có được.

• Khả năng bảo trì inline – bạn có thể thực hiện việc kiểm tra, làm sạch hoặc thay thế các bộ phận mà không cần ngắt kết nối đường ống.
• Tính năng full port của 3pc ball valve đảm bảo dòng chảy không bị cản trở, giảm thiểu tổn thất áp suất – điều tôi luôn nhấn mạnh với các kỹ sư thiết kế.
• Khả năng đóng mở hai chiều của van này mang lại sự linh hoạt tối đa trong vận hành, đặc biệt hữu ích trong các hệ thống phức tạp.
• Độ bền cao là một đặc tính khác mà tôi đánh giá cao.
• 3 piece ball valves có khả năng chịu áp suất và nhiệt độ cao
• Việc có thể thay thế từng bộ phận riêng lẻ thay vì phải thay toàn bộ van giúp giảm đáng kể chi phí vận hành dài hạn.

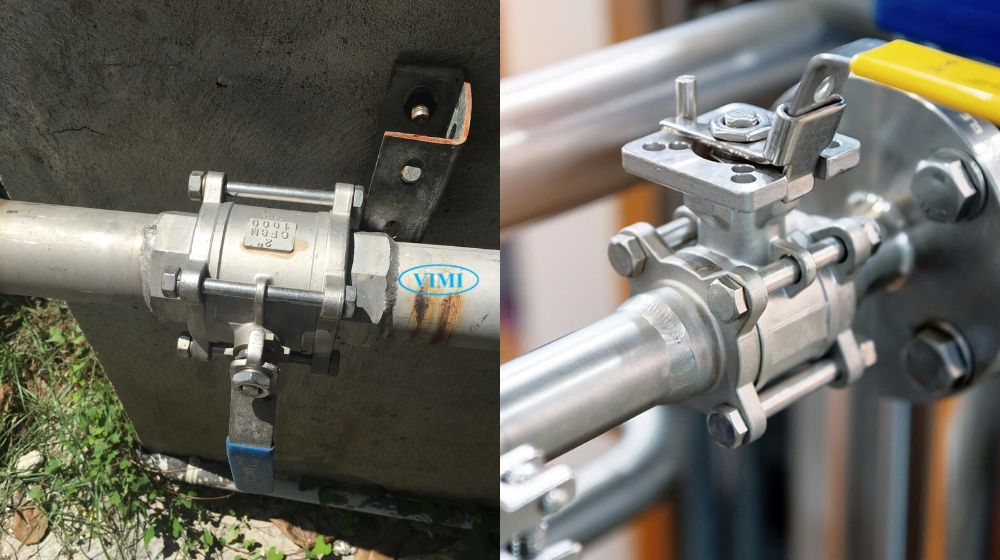

4. Ứng dụng phổ biến của 3pc ball valve

Trong suốt quá trình làm việc của mình, tôi đã áp dụng 3pc ball valve trong vô số ứng dụng khác nhau.

• Ngành hóa chất là lĩnh vực tôi thấy hiệu quả rõ rệt nhất, nơi khả năng chống ăn mòn và bảo trì dễ dàng
• Trong công nghiệp thực phẩm và đồ uống, vì khả năng làm sạch triệt để mà không cần tháo rời đường ống. Đáp ứng được các quy định FDA, USDA
• Ngành dược phẩm đòi hỏi độ chính xác và vệ sinh tuyệt đối, 3 piece ball valves cho phép tháo rời hoàn toàn để làm sạch và khử trùng, đáp ứng các tiêu chuẩn GMP nghiêm ngặt.
• Trong ngành dầu khí, độ tin cậy của 3pc ball valve trong môi trường áp suất cao và ăn mòn mạnh đã được chứng minh qua thực tế.

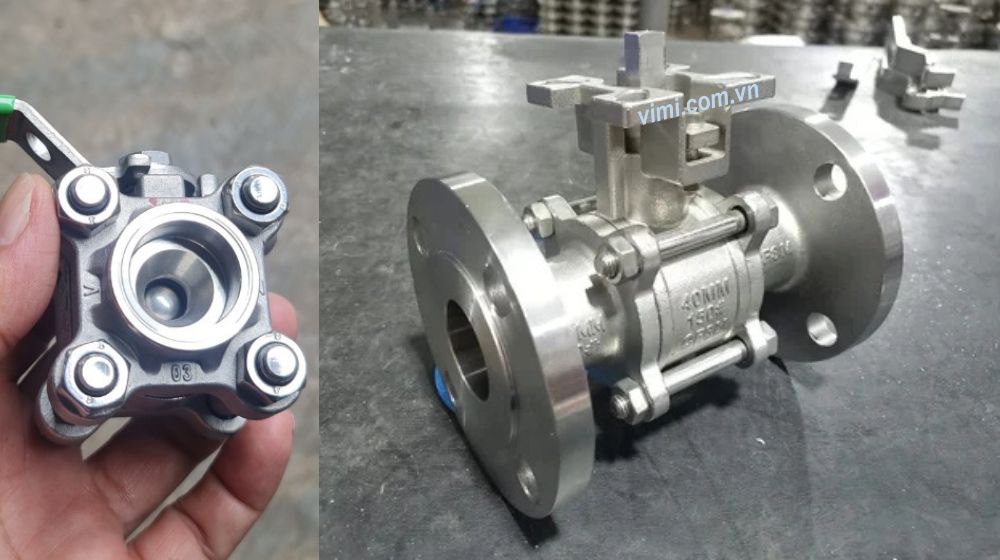

5. Kiểu kết nối của 3 pieces ball valve

Kinh nghiệm thực tế cho thấy rằng 3 pieces ball valve cung cấp ba kiểu kết nối chính, mỗi loại phù hợp với một ứng dụng cụ thể.

• Kết nối ren (threaded) là phổ biến nhất trong các ứng dụng có áp suất trung bình và dễ tháo lắp, thường thấy trong hệ thống HVAC và xử lý nước.
• Kết nối hàn (welded) cho các ứng dụng áp suất cao và môi trường khắc nghiệt như ngành hóa chất và dầu khí, tạo ra độ kín hoàn hảo và độ bền cao nhất
• Kết nối mặt bích (flanged) là lựa chọn của tôi cho các đường ống kích thước lớn và hệ thống công nghiệp nặng. 3pc ball valve với kết nối mặt bích cho phép tháo lắp dễ dàng và chịu được áp suất rất cao, phù hợp với các nhà máy hóa chất và nhà máy điện.

6. Vật liệu phổ biến của 3pc ball valve

Vật liệu inox và thép là 2 dòng vật liệu chính tạo nên loại van bi 3 mảnh này

6.1 Thân van 3pc ball valve là inox

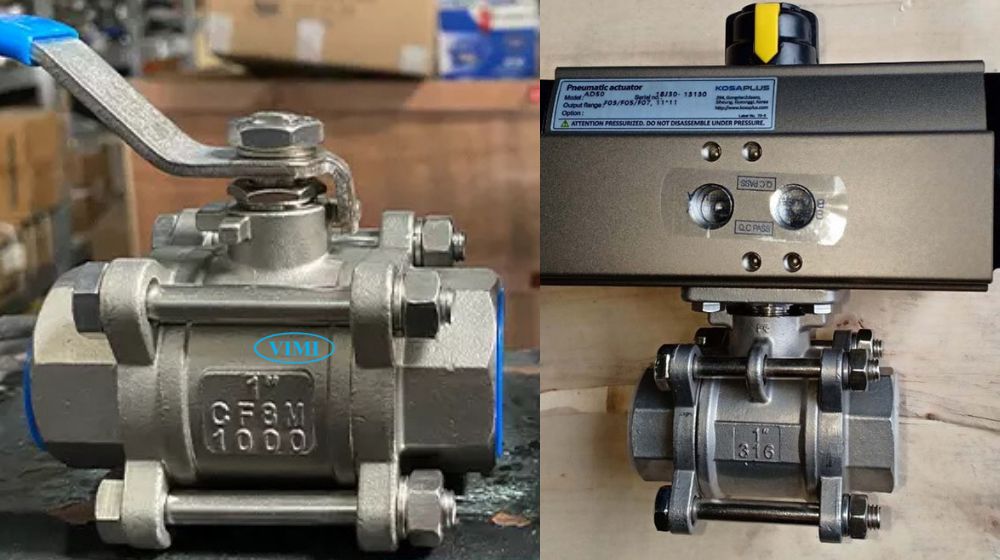

Trong kinh nghiệm của tôi, 3pc ball valve inox 316 (CF8M) là lựa chọn hàng đầu cho hầu hết các ứng dụng công nghiệp. Loại thép không gỉ này có khả năng chống ăn mòn vượt trội, đặc biệt với các acid mạnh và môi trường biển. Tôi đã chứng kiến những van bi inox 316 hoạt động liên tục hơn 20 năm trong nhà máy hóa chất mà vẫn duy trì hiệu suất tối ưu.

3 piece ball valves inox 304 phù hợp với các ứng dụng ít ăn mòn hơn như hệ thống nước và thực phẩm. Tuy chi phí thấp hơn 316, nhưng tôi khuyến cáo cân nhắc kỹ môi trường sử dụng để tránh việc thay thế sớm do ăn mòn.

Các bộ phận như ghế van và gioăng thường được làm từ PTFE (Teflon) hoặc PEEK – những vật liệu có khả năng chống hóa chất tuyệt vời và độ bền cao trong môi trường nhiệt độ cao.

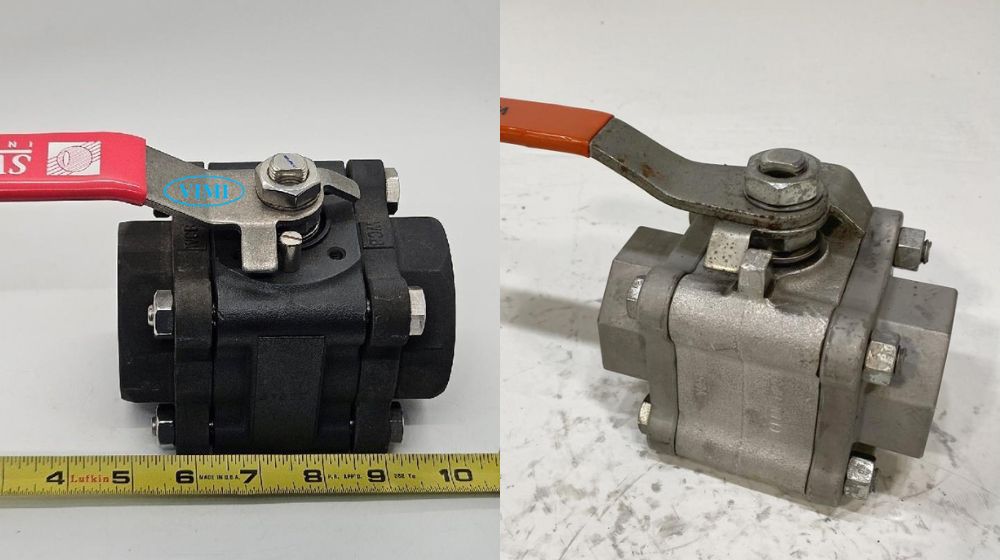

6.2 Thân van 3pc ball valve là thép

3pc ball valve làm từ thép thường là thép A105 và thường sử dụng phương pháp kết nối hàn nhiều hơn
