Van bi khí nén Haitima | Inox – Gang – Nhựa | Bảo hành chính hãng 12 tháng

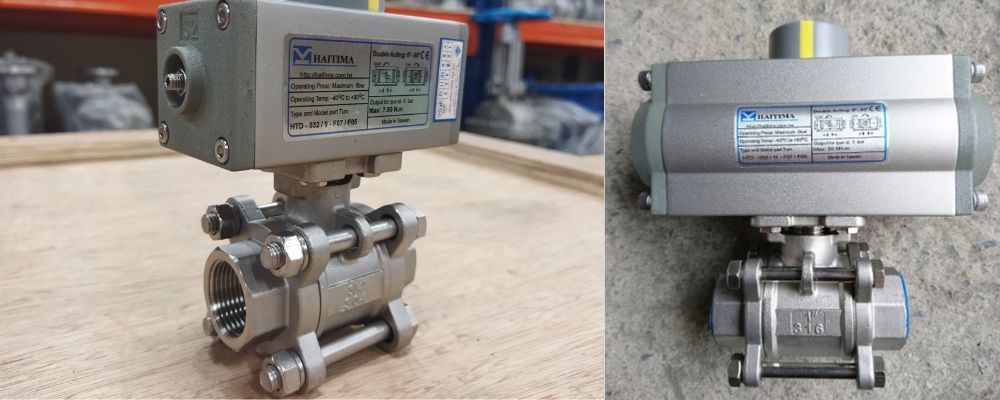

Van bi khí nén Haitima là dòng van bi điều khiển tự động bằng việc sử dụng bộ điều khiển khí nén. Đây là sản phẩm của thương hiệu Haitima, van có cơ chế hoạt động an toàn và giá thành sản phẩm tương đối rẻ so với các dòng van cùng chủng loại.

1 Van bi khí nén Haitima – Xuất xứ Đài Loan

Dòng van này được sản xuất và cung cấp bởi thương hiệu van Haitima, đây được xem là thương hiệu hàng đầu tại Đài Loan trong lĩnh vực sản xuất van điều khiển khí nén, vì vậy mà các sản phẩm của Haitima cung cấp đều được người dùng ưu tiên sử dụng rất nhiều.

Không chỉ vậy đây còn là sản phẩm có nguồn gốc xuất xứ từ Đài Loan, một trong những quốc gia công nghiệp hàng đầu, chính vì vậy các sản phẩm van công nghiệp có nguồn gốc tại đây luôn có chất lượng cao và đảm bảo yêu cầu kỹ thuật. Đặc biệt giá thành của các sản phẩm này luôn rẻ hơn các sản phẩm tương tự đến từ Nhật Bản hay Hàn Quốc.

1

2 Đặc điểm cấu tạo van bi khí nén Haitima

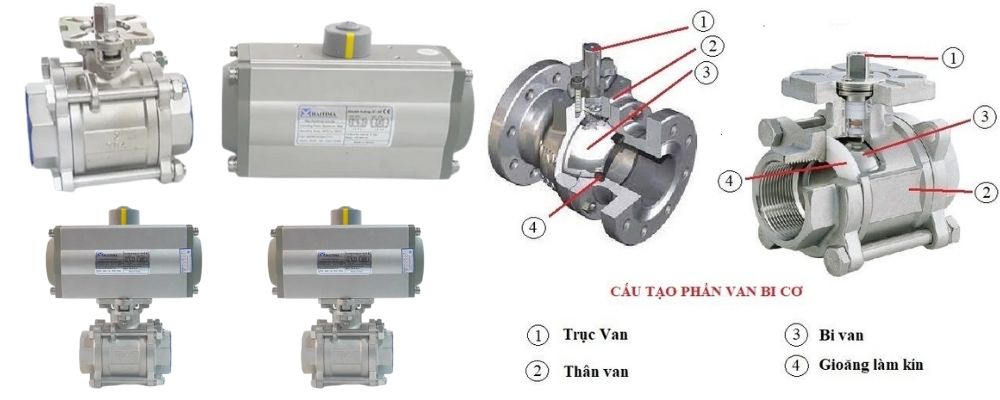

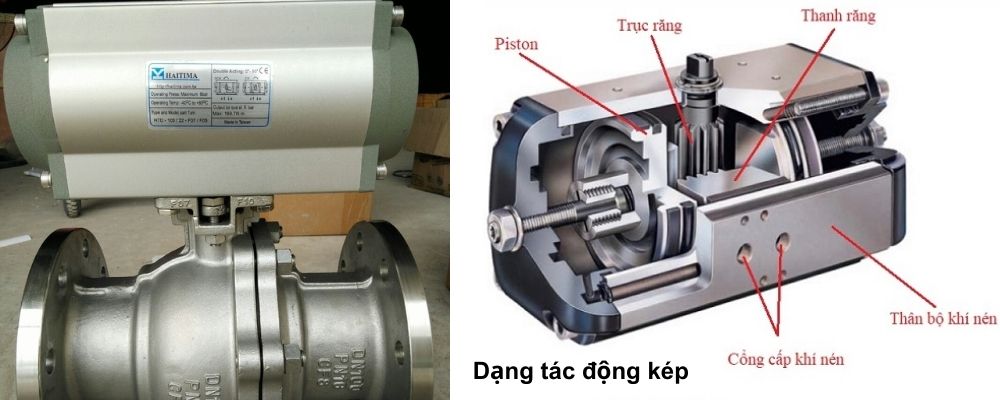

Van bi khí nén Haitima có cấu tạo gồm hai phần chính là bộ phận van bi cơ học và bộ điều khiển khí nén. Hai phần này kết nối với nhau bằng phần giá trên thân van và cố định bằng các bulong.

Van bi cơ học

Là bộ phận cơ học dùng để kết nối với các đường ống, cho dòng lưu chất chảy qua.

Phần này bao gồm một số các chi tiết chính như: thân van, bi van, trục van, gioăng làm kín, các chi tiết khác (bulong, đai ốc, vòng đệm trục…)

Bộ điều khiển khí nén

Là bộ phận chuyển đổi năng lượng khí nén thành động năng, thông qua bộ truyền chuyển động là cho bi van quay.

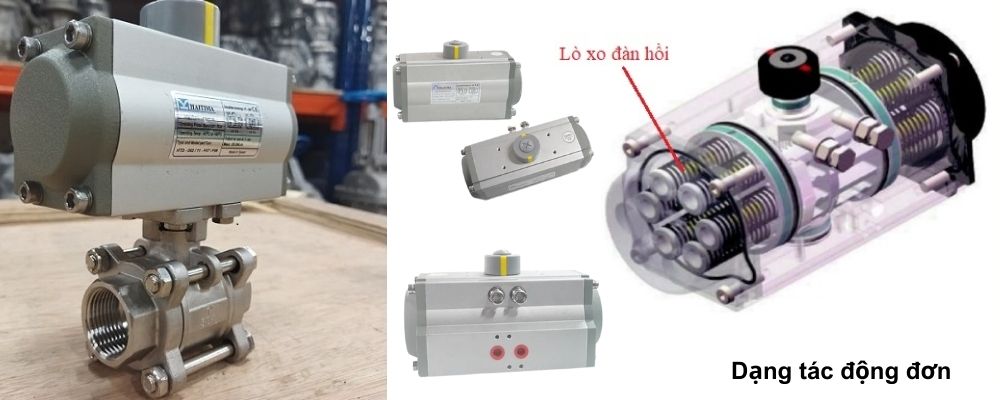

Đầu khí nén được chia ra làm hai dạng đó là tác động đơn và tác động kép. Đối với bộ điều khiển khí nén tác động đơn thì có lò xo phản hồi thiết kế ở hai đầu.

Van bi inox điều khiển bằng khí nén Haitima Đài Loan nối ren 6

3 Nguyên lý hoạt động van bi khí nén Haitima

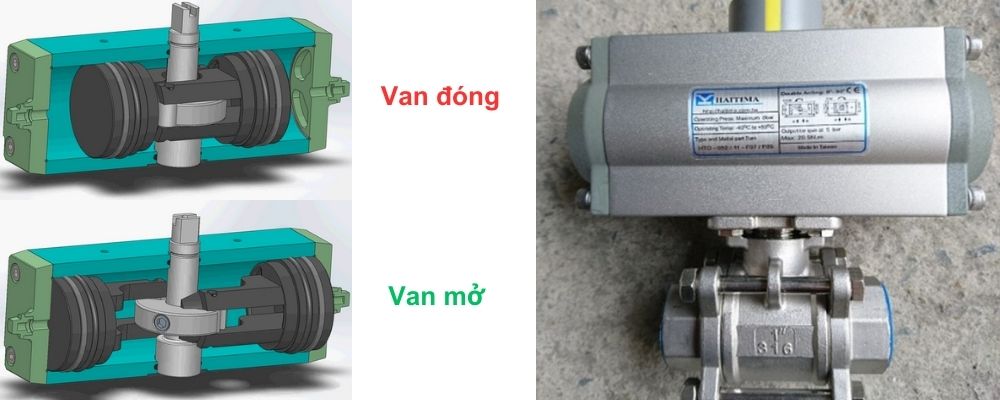

Sản phẩm van bi Haitima này hoạt động hoàn toàn bằng bộ điều khiển khí nén. Hai piston và thanh răng chia khoang trong của van thành ba phần.

Ban đầu van ở trạng thái đóng hoàn toàn, cung cấp khí nén vào khoang giữa của hai piston – thanh răng. Áp lực khí nén sẽ đẩy hai chi tiết này ra hai bên, tạo momen xoắn truyền xuống trục van thông qua trục răng, giúp van xoay chuyển từ đó tạo góc mở cho van.

Và ngược lại, khi cung cấp áp lực khí nén vào hai khoang bên ngoài của piston – thanh răng, sẽ ép hai chi tiết nay về vị trí đóng ban đầu tương ứng với trạng thái đóng của van.

Nguyên lý hoạt động van bi inox điều khiển khí nén là gì

4 Phân loại van bi khí nén Haitima

Van bi điều khiển khí nén thương hiệu Haitima có nhiều chủng loại khác nhau. Van được phân loại dựa vào vật liệu chế tạo, dạng cấu tạo của bộ điều khiển, kiểu kết nối và số lượng cửa van. Cụ thể, chúng ta cùng tìm hiểu các dòng chủng loại dưới đây.

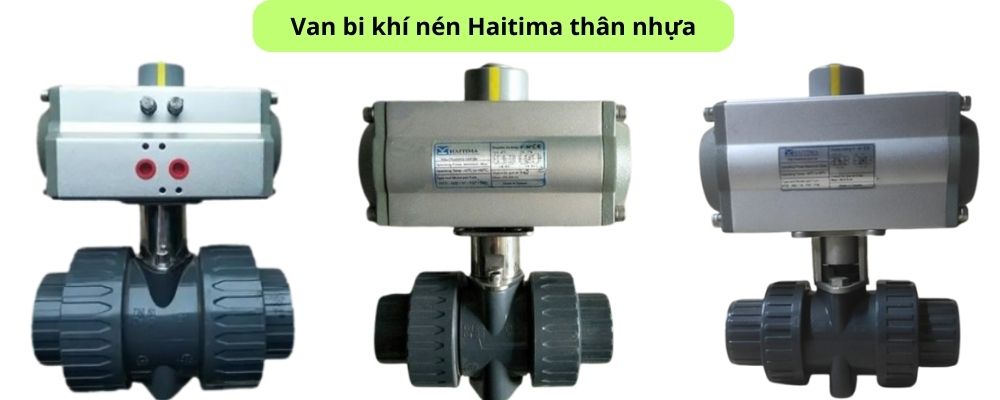

Van bi nhựa điều khiển khí nén Haitima

Dòng van bi khí nén chế tạo từ vật liệu nhựa làm việc tốt trong các môi trường hoá chất, với khả năng chống ăn mòn tốt, giá thành sản phẩm rẻ, chỉ phù hợp với các môi trường có nhiệt độ không quá cao.

van bi điều khiển khí nén là gì 3

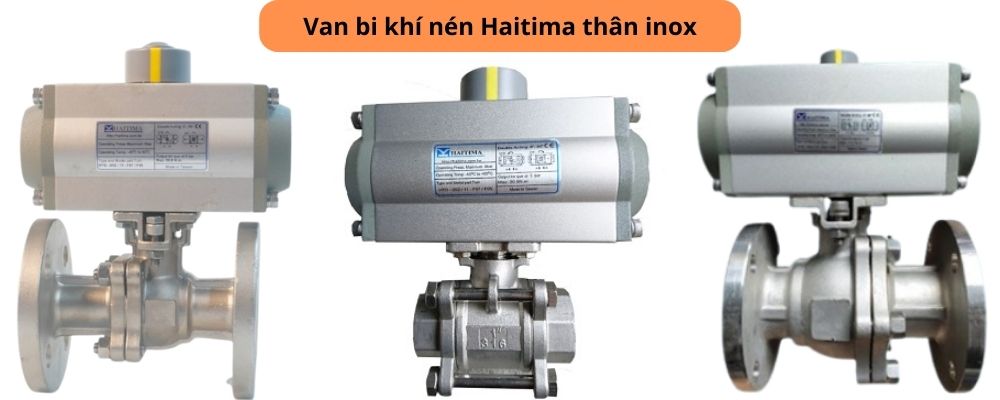

Van bi inox điều khiển khí nén Haitima

Van bi điều khiển khí nén chế tạo từ inox ưu việt hơn với khả năng chịu được nhiệt độ và áp suất cao, đáp ứng tốt trong nhiều môi trường có điều kiện làm việc khắc nghiệt. Van bi inox có khả năng chống ăn mòn rỉ sét, chống bám bẩn, chống nhiễm từ.

Van bi inox 3 ngã nối ren điều khiển khí nén Haitima thân inox

Van bi khí nén Haitima tác động đơn

Là dạng van chỉ cần tác động một lần khí vào là van mở. Dừng cấp khí, van sẽ đóng. Van có giá thành cao, tuổi thọ thấp, nên ít phổ biến.

Phân loại theo bộ chuyển động

Van bi khí nén Haitima tác động kép

Dạng van bi khí nén tác động kép này được sử dụng phổ biến hơn. Giá thành van rẻ, độ bền cao hơn dòng van tác động đơn. Bộ điều khiển khí nén của van có hai lỗ để cấp khí vào là A và B. Cấp khí vào lỗ A thì van mở, cấp khí vào lỗ B thì van đóng.

Phân loại theo bộ chuyển động 2

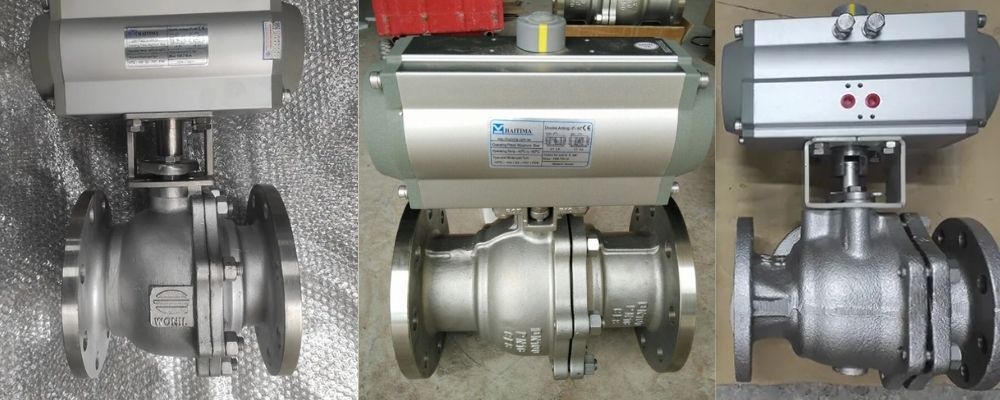

Van bi khí nén Haitima mặt bích

Van bi khí nén Haitima kết nối bích sử dụng chủ yếu cho các hệ thống đường ống có kích thước lớn, DN50 trở lên. Đặc điểm của kiểu kết nối này là sự chắc chắn, tính ổn định cao, nhiều tiêu chuẩn kết nối, phù hợp nhiều hệ thống và được nhiều người sử dụng lựa chọn.

van bi nhựa điều khiển khí nén haitima bich 2

Van bi khí nén Haitima nối ren

Van bi khí nén nối ren phù hợp cao với các hệ thống có kích thước đường ống nhỏ, từ DN50 trở xuống. Kết nối ren giúp cho quá trình lắp đặt thi công nhanh chóng, dùng trên các đường ống thường xuyên thay thế bảo dưỡng, yêu cầu khả năng linh động cao.

van bi điều khiển khí nén là gì 10

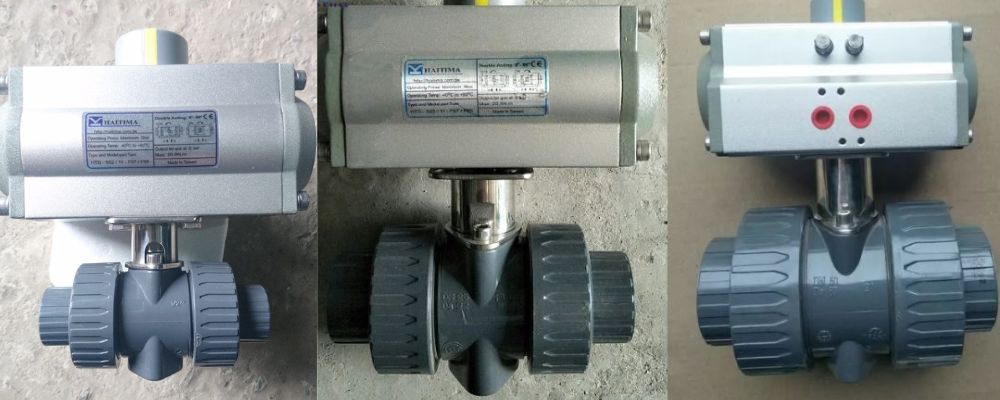

Van bi khí nén Haitima rắc co

Kết nối rắc co cũng là một phương án kết nối rất tiện dụng và được sử dụng rất phổ biến trong việc kết nối các thiết bị đường ống hiện nay. Kết nối rắc co giúp cho việc lắp đặt trở nên nhanh chóng và dễ dàng hơn. Việc sử dụng kết nối rắc co cũng giúp cho quá trình tháo lắp thay thế hay bảo trì bảo dưỡng sau này trở nên đơn giãn hơn rất nhiều.

Van bi nhựa điều khiển khí nén Haitima rắc co 5

Van bi khí nén Haitima 2 ngã

Đây là dòng van bi khí nén Haitima thông thường, gồm 2 cửa, một cửa vào và một cửa ra, cho phép dòng chảy đi qua theo hai chiều bất kì.

Van bi inox điều khiển khí nén là gì

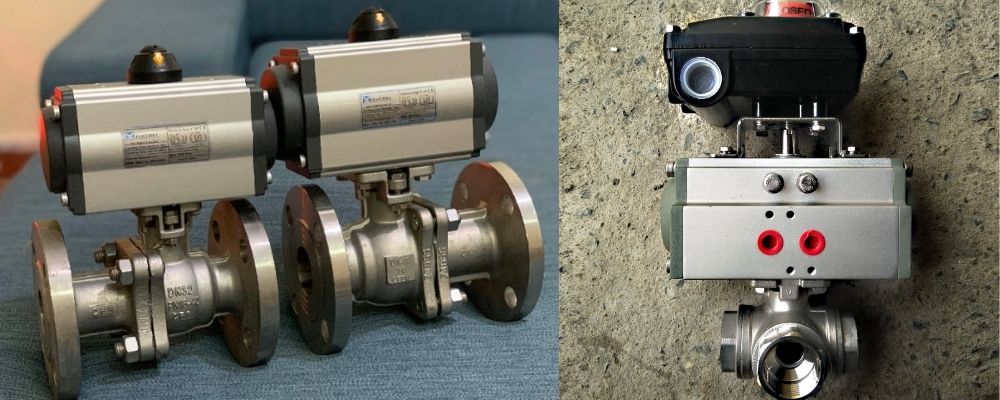

Van bi khí nén Haitima 3 ngã

Dòng van được thiết kế với ba cửa. thiết kế gia công lỗ theo dạng chữ T và dạng chữ L.

Đối với dạng chữ L thì cho phép dòng chảy đi qua 2 hướng và đóng 1 hướng
Dạng chữ T thì cho phép dòng chảy lưu thông qua 2 hướng đóng 1 hướng hoặc là lưu thông qua cả 3 hướng

Van bi inox 3 ngã điều khiển khí nén

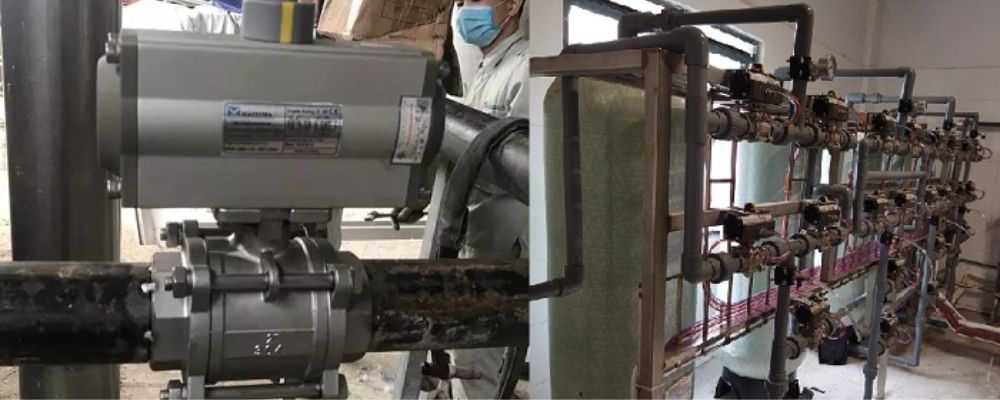

5 Van bi khí nén Haitima có ứng dụng đa dạng

Van bi điều khiển điện Haitima là dòng van bi điều khiển tự động nên được dùng chủ yếu tại các vị trí lắp đặt chật hẹp khó thao tác vận hành trực tiếp bằng tay, hay các hệ thống có môi trường làm việc độc hại và các trường hợp cần ưu tiên đảm bảo sự an toàn cho hệ thống và người vận hành. Một số các hệ thống và môi trường có thể sử dụng van bi điều khiển khí nén đó là;

Nhà máy hóa chất, các nhà máy sơn, khu công nghiệp phẩm nhuộm

Trong các hệ thống của các nhà máy chế biến, sản xuất rượu bia và nước uống

Các xưởng dệt may và sản xuất tơ lụa

Nhà máy sản xuất giấy

Dây truyền chế biến thực phẩm

Hệ thống dẫn dầu, khí gas và hơi nóng

6 Kinh nghiệm chọn mua van bi khí nén

Dưới đây là một số chia sẻ giúp các bạn có thể lựa chọn được các sản phẩm đảm bảo chất lượng, tránh được các hàng giả, hàng nhái kém chất lượng:

Chọn sản phẩm của các thương hiệu nổi tiếng

Yêu cầu nhà cung cấp có đầy đủ giấy tờ chứng nhận CO-CQ

Nắm rõ kích thước và kiểu kết nối của hệ thống để chọn được chủng loại sản phẩm phù hợp

Chọn mua tại các đơn vị cung cấp uy tín như Vimi để để hỗ trợ đầy đủ

Ngoài sản phẩm van bi khí nén Haitima thì hãng còn có các sản phẩm trong môi trường tự động khác, bạn có thể xem thêm sản phẩm: van bướm điều khiển khí nén Haitima

7 Kho sản phẩm van bi khí nén Haitima

Công ty Cổ phần Kỹ thuật Vimi là một đơn vị chuyên cung cấp các sản phẩm van công nghiệp nói chung và van bi khí nén nói riêng. Các sản phẩm của chúng tôi đều được nhập khẩu chính hãng, với chứng nhận CO-CQ đầy đủ, bảo hành 12 tháng. Với hệ thống kho nhiều cơ sở, diện tích rộng, chúng tôi luôn sẵn hàng các loại van bi điều khiển với số lượng lớn, đáp ứng tốt các đơn hàng dự án và cá nhân.

Với đội ngũ kỹ thuật giàu kinh nghiệm, chúng tôi luôn tư vấn và đưa ra những giải pháp tốt nhất cho khách hàng. Liên hệ hotline 0972.881.852 để được hỗ trợ và báo giá nhanh nhất.

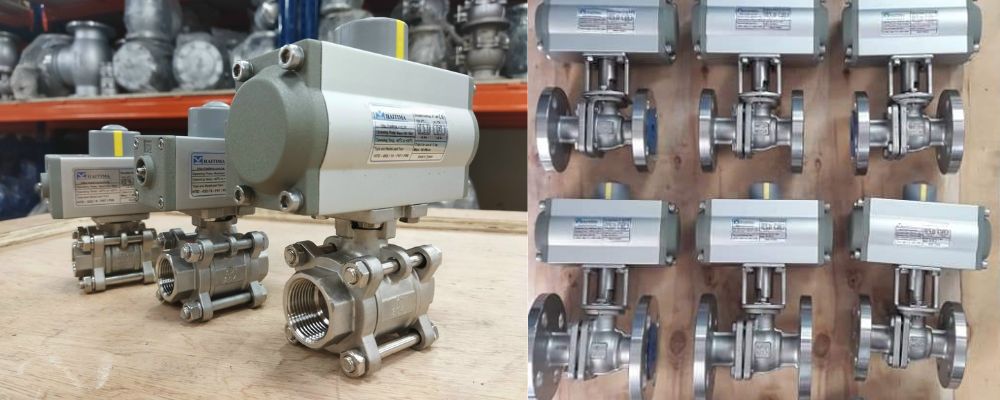

Kho van bi gang khí nén tuyến tính Haitima tại Vimi
