Van bướm tai bích điều khiển điện chính là van bướm điều khiển điện với thân là loại van bướm tai bích. Van được lựa chọn sử dụng nhờ kết việc kết nối với đường ống vô cùng chắc chắn và chịu được áp lực cao. Ngoài ra van cũng có giá thành hợp lý và đa dạng xuất xứ nên được ứng dụng rộng dãi trong công nghiệp.

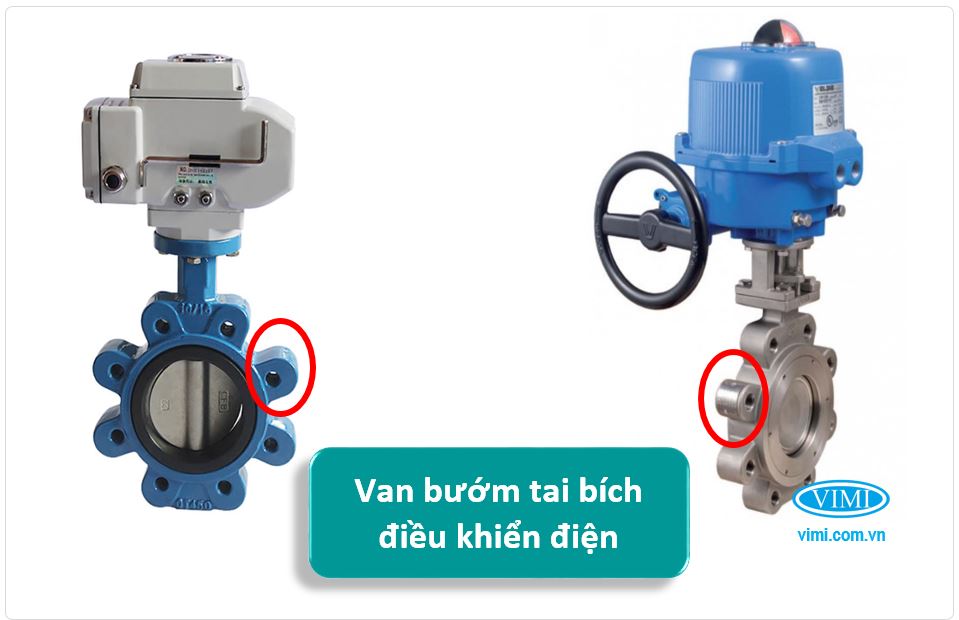

1. Van bướm tai bích điều khiển điện là gì
Van bướm tai bích điều khiển điện là một thiết bị dùng để đóng và mở cho lưu chất đi qua trên đường ống, được đóng mở hoàn toàn tự động bởi dòng điện 24V, 220V, 380V. Van có thân là van bướm tai bích, kết nối với đường ống bằng nhiều bulong liên kết xuyên qua 2 mặt bích để kẹp chặt van
2. Nhận dạng van bướm tai bích điều khiển điện
Một số dấu hiệu để nhận dạng và phân biệt loại van bướm điện tai bích:
- Có nhiều lỗ xỏ và lắp bulong gắn trên thân van bướm
- Không có mặt bích gắn với thân van
- Thân van bướm mảnh như kiểu van bướm kẹp thông thường
ẢNH
3. Cấu tạo và thông số kỹ thuật
Cấu tạo van bướm điện tai bích gồm 2 phần chính là phần động cơ và phần thân van. Chi tiết cho 2 bộ phận và thông số kỹ thuật chi tiết của từng phần như dưới đây:
3.1 Thân van bướm tai bích
- Van bướm dạng: Tai bích
- Vật liệu chế tạo: inox, thép, gang
- Gioăng làm kín: EPDM, PTFE….
- Kiểu kết nối: Xuyên lỗ bu lông qua tai bích để kẹp van
- Tiêu chuẩn mặt bích: JIS, BS, ANSI, PN16…
ẢNH
3.2 Động cơ điều khiển điện
- Dạng điều khiển: Tuyến tính góc mở hoặc ON/OFF
- Phương thức truyền động: Xoay 90 độ
- Vật liệu chế tạo: nhôm, hợp kim, nhựa dẻo….
- Tiêu chuẩn chống nước, bụi: IP67
- Lực kéo: 50Nm, 80Nm, 100Nm, 200Nm, 400Nm, 600Nm, 1000Nm,…
- Thời gian đóng mở: 15s, 20s, 30s, 45s, 60s…
- Nhiệt độ môi trường: -20 ~ 60oC
ẢNH
4. Ưu điểm và nhược điểm
Là một loại van tự động được chia ra từ van bướm điều khiển điện nói chung. Vì thế, van mang đến những ưu và nhược điểm chung của dòng van bướm điện, tại bài viết sản phẩm này chúng tôi chỉ ra những đặc điểm nổi bật của van so với van bướm wafer điều khiển điện và van bướm điện mặt bích
4.1 Ưu điểm van bướm điện tai bích
- Liên kết chắc chắn hơn kiểu wafer
- Khả năng chịu áp suất cao hơn kiểu kẹp
- Phù hợp với van cỡ lớn hoặc đường ống áp cao
- Giá thành van rẻ hơn loại mặt bích
ẢNH
4.2 Nhược điểm van bướm điện tai bích
- Giá thành cao hơn loại kẹp
- Không phổ biến như van bướm kẹp
- Chỉ lắp ghép được với tiêu chuẩn mặt bích mà van áp dụng
ẢNH
5. Phân loại van bướm điện tai bích
Nhằm giúp cho quý khách hàng có thể hiểu thêm về dòng sản phẩm này cũng như có thể chọn mua và sử dụng một cách đúng kỹ thuật, tiết kiệm chi phí. Chúng tôi phân loại sản phẩm như sau:
5.1 Van bướm điện tai bích kiểu tuyến tính và On/Off
Hiện nay các động cơ điện để lắp vào van bướm các bạn hoàn toàn có thể lựa chọn loại ON.OFF ( đóng hoặc mở hoàn toàn ) hay các bạn cũng có thể lựa chọn loại đóng mở dạng tuyến tính theo góc mở. Tùy thuộc vào từng nhu cầu sử dụng, mức độ tự động hóa mà lựa chọn đúng sản phẩm sẽ tiết kiệm đáng kể. Bởi loại tuyến tính có giá thành cao hơn khá nhiều so với loại chỉ có tác động ON.OFF thông thường.
- Van bướm tai bích điều khiển điện ON.OFF
- Van bướm tai bích điều khiển điện tuyến tính
5.2> Phân loại dựa vào điện áp
Động cơ điện cũng có thể được điều khiển bởi nhiều loại điện áp khác nhau hiện nay như: 220V, 24V, 110V, 380V. Tùy từng kích thước và loại điện áp có sẵn mà các bạn nên lựa chọn loại phù hợp để sử dụng, và cần lưu ý rằng điện áp 220V là loại được sử dụng nhiều nhất và dễ dàng thay thế sửa chữa sau này
- Van bướm tai bích điều khiển điện 220V
- Van bướm tai bích điều khiển điện 24V
- Van bướm tai bích điều khiển điện 380V
5.3> Phân loại dựa vào vật liệu
Với van bướm tai bích có nhiều dạng vật liệu sử dụng vì thế các bạn cũng cần cân nhắc từng loại vật liệu để sử dụng cho phù hợp với môi trường của mình. Hiện có các vật liệu như: inox, thép, gang vì thế chúng ta cũng có các loại van bướm tai bích điện như sau:
- Van bướm tai bích inox điều khiển điện
- Van bướm tai bích thép điều khiển điện
- Van bướm tai bích gang điều khiển điện
5.4> Phân loại dựa vào hãng sản xuất và xuất xứ
Có thể một số đơn vị sử dụng sẽ chỉ định sử dụng một số hãng sản xuất động cơ hoặc van bướm khác nhau như:Kitz, Tomoe, Toyo,Kosaplus, Alohan, Samwoo, Wonil,…Van bướm điện Haitima, Sun Yeh, UniD, Emico,…., thậm chí có đơn vị còn yêu cầu hàng xuất xứ tại một nơi nào đó để sử dụng như: Đức, Nhật, Hàn Quốc, Đài Loan,…

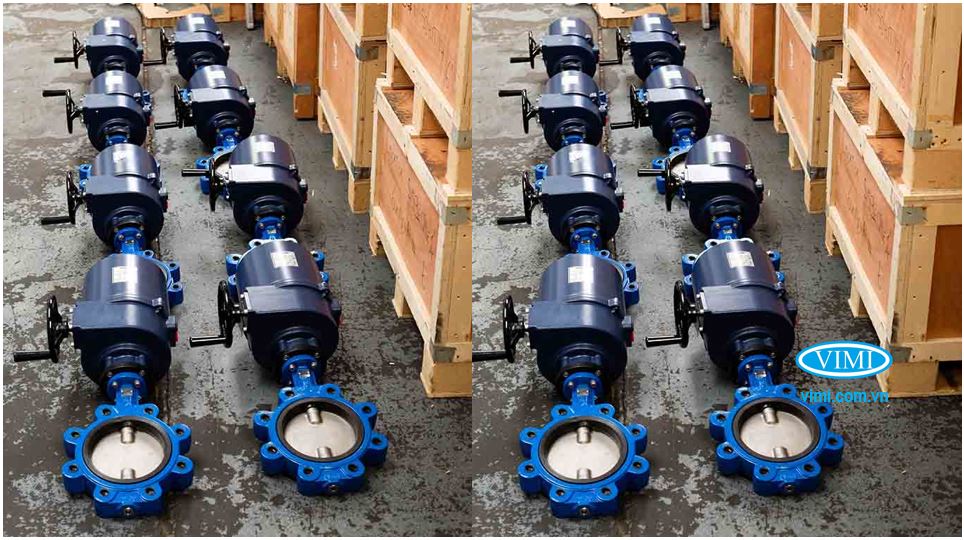

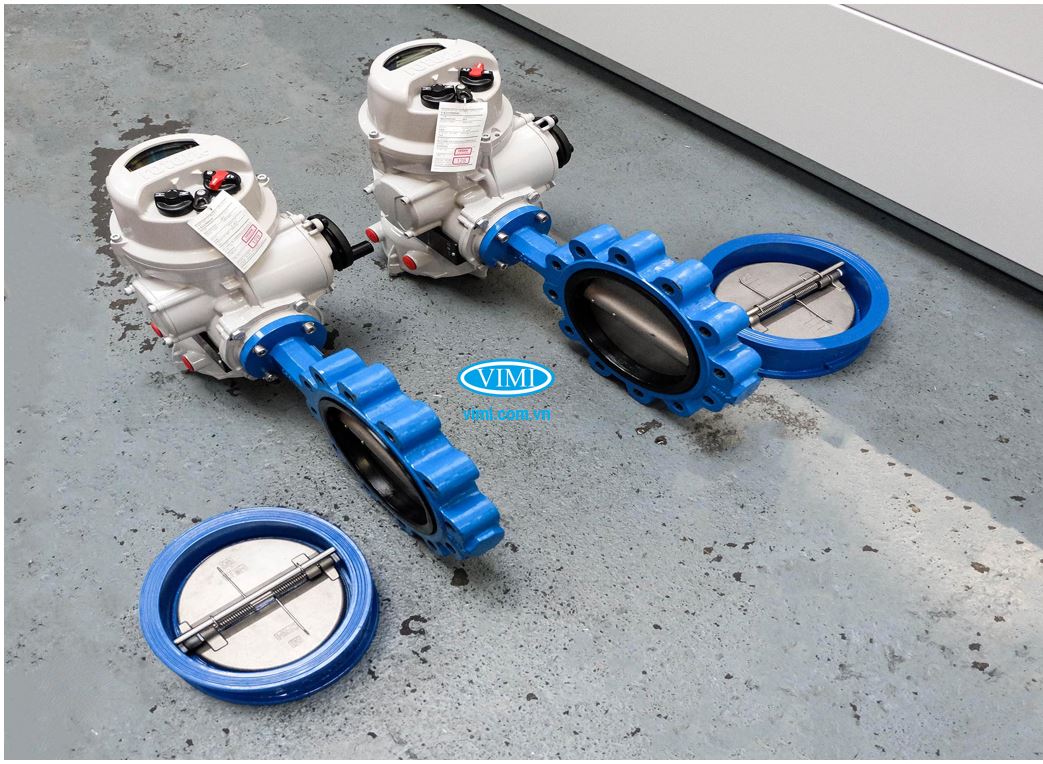

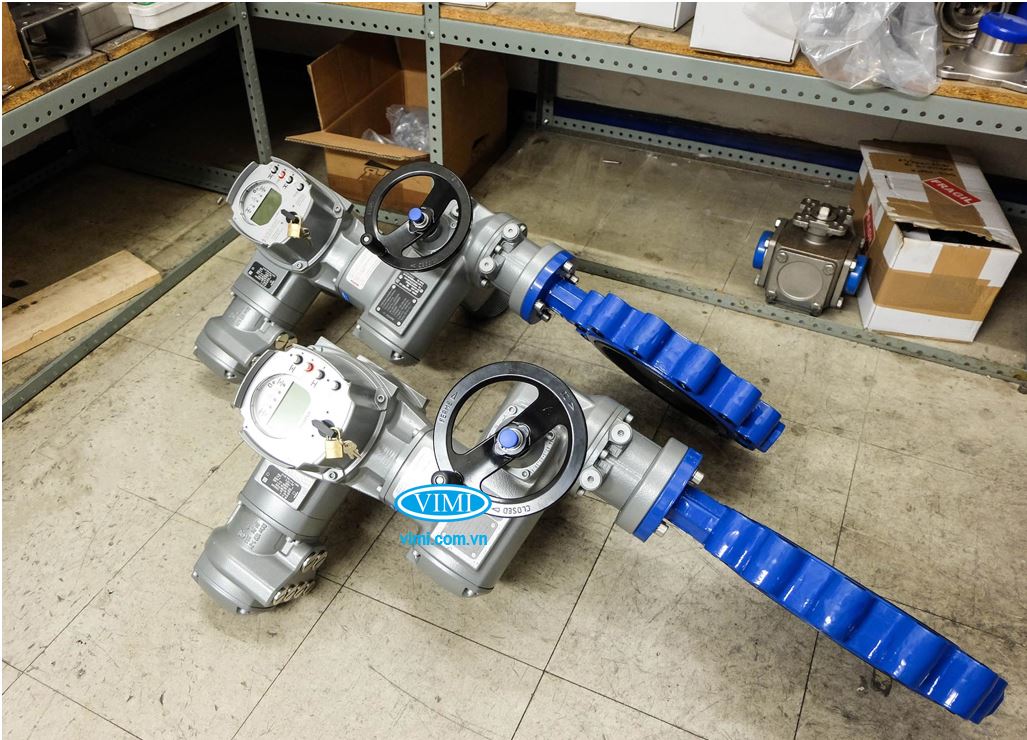

6. Tổng kho thiết bị công nghiệp: van bướm tai bích điều khiển điện
Vimi là một trong những đơn vị nhập khẩu và cung cấp van điều khiển điện nói riêng, thiết bị công nghiệp nói chung hàng đầu tại Việt Nam. Và hiện nay dòng sản phẩm van bướm điều khiển điện luôn có sẵn với rất nhiều kích cỡ và thương hiệu khác nhau.
