Thông tin sản phẩm

Yoshitake TSD-42 và TSD-42F là loại bẫy hơi thân được làm từ vật liệu thép không gỉ (inox) với 2 kiểu kết nối ren và mặt bích, van có thể chịu được nhiệt độ tới 425oC và áp suất tới 42bar. Có lẽ đó cũng là lý do nhà cung cấp đặt model là TSD-42

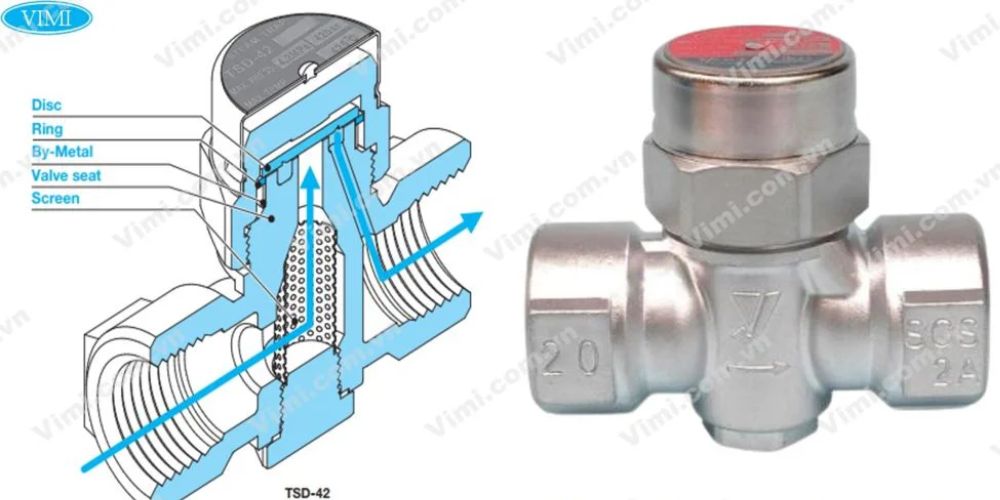

1. Cấu tạo của Yoshitake TSD-42 và TSD-42F

 Yoshitake TSD-42 và TSD-42F có cấu tạo giống với cấu tạo chung của bẫy hơi đồng tiền nói chung, điểm đặc biệt là van có toàn thân được chế tạo bằng vật liệu inox

Yoshitake Tsd-42 105 1

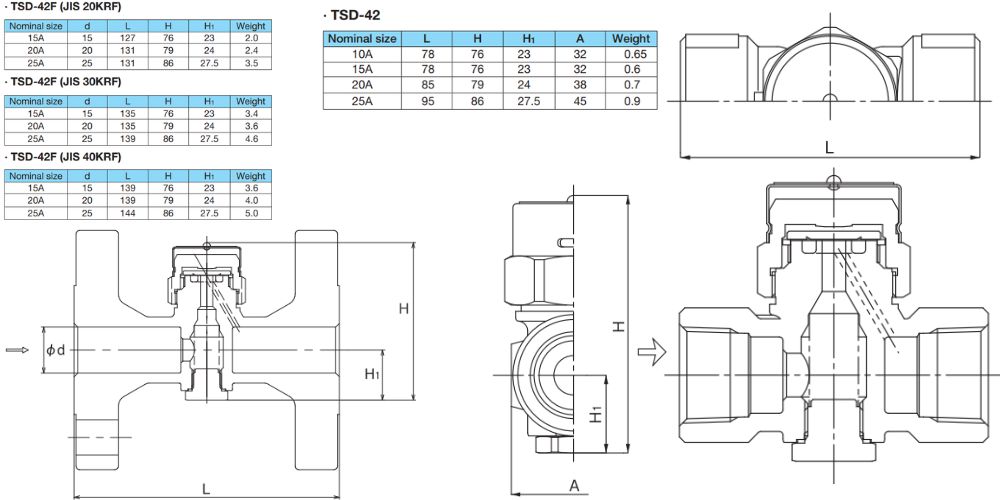

2. Bản vẽ, kích thước và trọng lượng van

Yoshitake TSD-42 và TSD-42F là 2 model chỉ có 3 kích cỡ 15A, 20A và 25A. Tùy theo kiểu kết nối mà van có kích thước và trọng lượng khác nhau, chi tiết như bản vẽ và thông số như ảnh đính kèm phía dưới.

Yoshitake Tsd-42 105 (5)

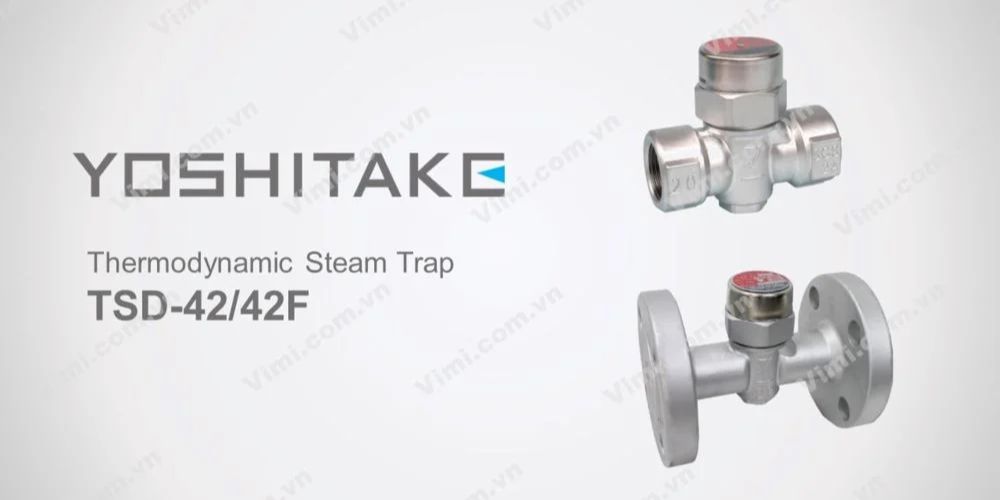

3. Kiểu kết nối của Yoshitake TSD-42 và TSD-42F

Yoshitake TSD-42 và Yoshitake TSD-42F sử dụng 2 kiểu kết nối cơ bản là kiểu kết nối ren và kết nối mặt bích. Khác biệt so với nhiều model bẫy hơi khác là van có kiểu kết nối mặt bích với nhiều tiêu chuẩn mặt bích khác nhau theo áp lực giới hạn của van

  • TSD-42: Nối ren theo các tiêu chuẩn JIS Rc, NPT và BSPT
  • TSD-42F, bích JIS10KRF: Kiểu mặt bích RF có áp lực 10K
  • TSD-42F, bích JIS20KRF: Kiểu mặt bích RF có áp lực 20K
  • TSD-42F, bích JIS30KRF: Kiểu mặt bích RF có áp lực 30K
  • TSD-42F, bích JIS40KRF: Kiểu mặt bích RF có áp lực 40K

Yoshitake Tsd-42 105 3

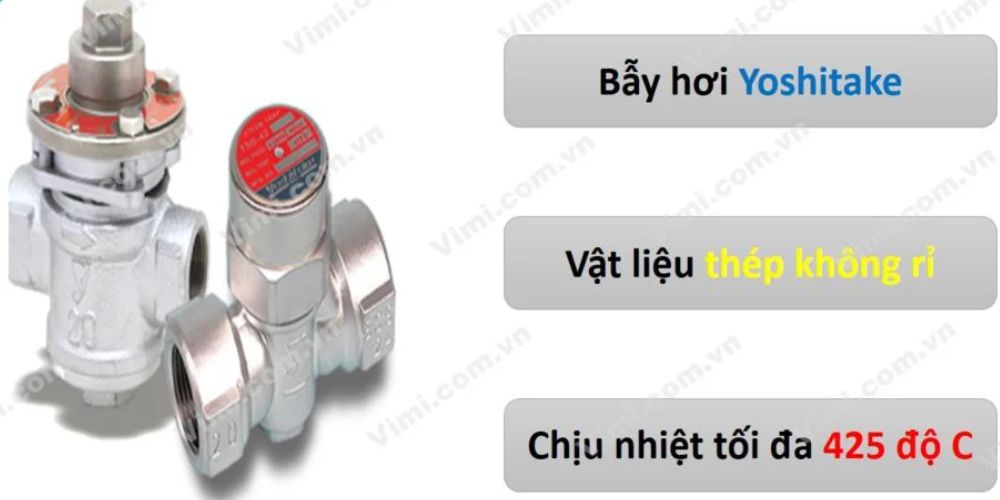

4. Ưu điểm nổi bật của vật liệu chế tạo thân van

Yoshitake TSD-42 và Yoshitake TSD-42F sử dụng vật liệu inox (mác inox SCS2A) với nhiều ưu điểm nổi bật:

  • Khả năng chống ăn mòn
  • Chịu được nhiệt độ tới 425oC ở áp suất tối đa

Yoshitake Tsd-42 105 4

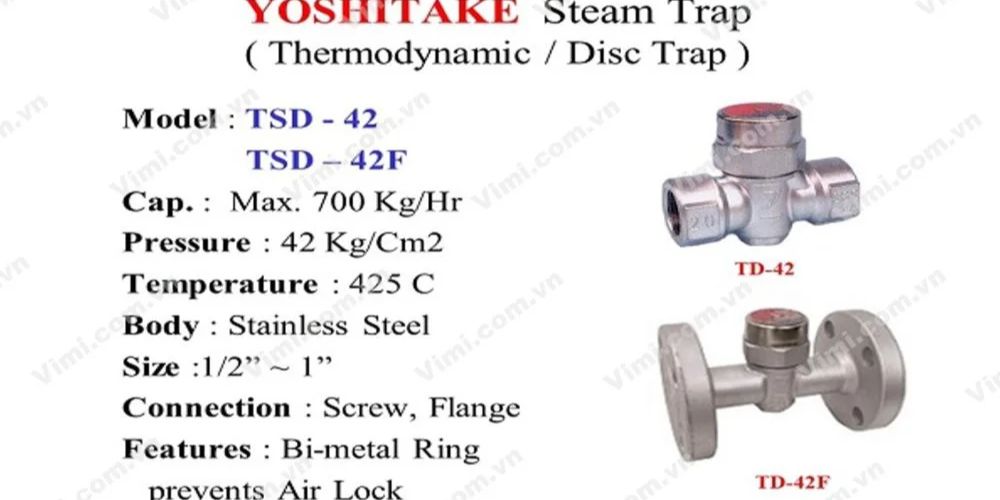

5. Áp suất giới hạn của van

Van có khả năng chịu được áp suất lớn và có áp suất giới hạn theo từng model

  • TSD-42: Max 42bar
  • TSD-42F, bích JIS10KRF: Max 10bar
  • TSD-42F, bích JIS20KRF: Max 20bar
  • TSD-42F, bích JIS30KRF: Max 30bar
  • TSD-42F, bích JIS40KRF: Max 42bar

Yoshitake Tsd-42 105 2

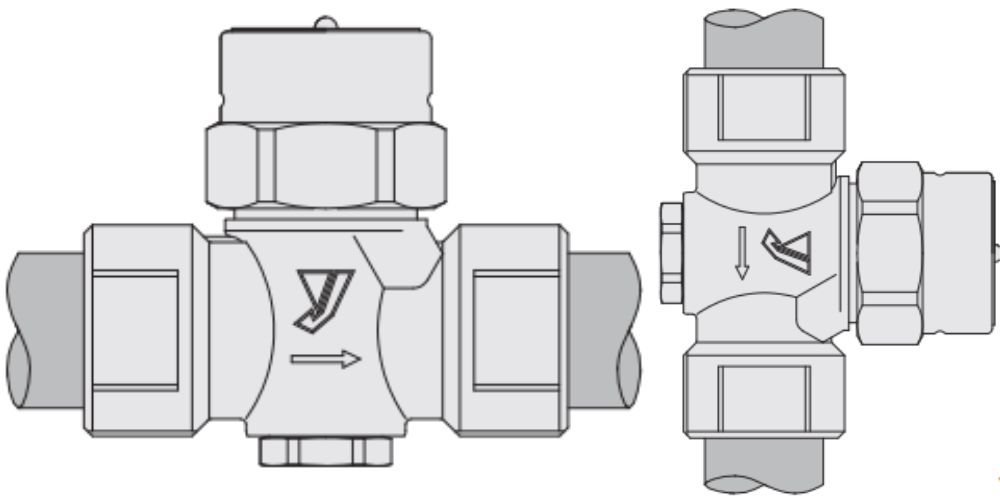

6. Lắp đặt Yoshitake TSD-42 và TSD-42F

Việc lắp đặt tuân theo hướng dẫn lắp đặt bẫy hơi yoshitake nói chung và với dòng sản phẩm TSD-42 thì van có thể lắp theo cả hướng nằm ngang và hướng thẳng đứng và cần lưu ý tới chiều dòng chảy như hình ảnh đính kèm

Yoshitake Tsd-42 105 6
