TPC DW25-2C-10 | 5C-10

TPC DW25 bao gồm DW25-2C-10 và DW25-5C-10 là van điện từ được nhiều công ty, nhà máy tin tưởng sử dụng. Bởi đây là những van điện từ TPC có xuất xứ từ Hàn Quốc, sử dụng cho các môi trường thông dụng như: Nước, dầu và khí.

1. Ý nghĩa các kí tự trong models DW25-2C-10 và DW25-5C-10

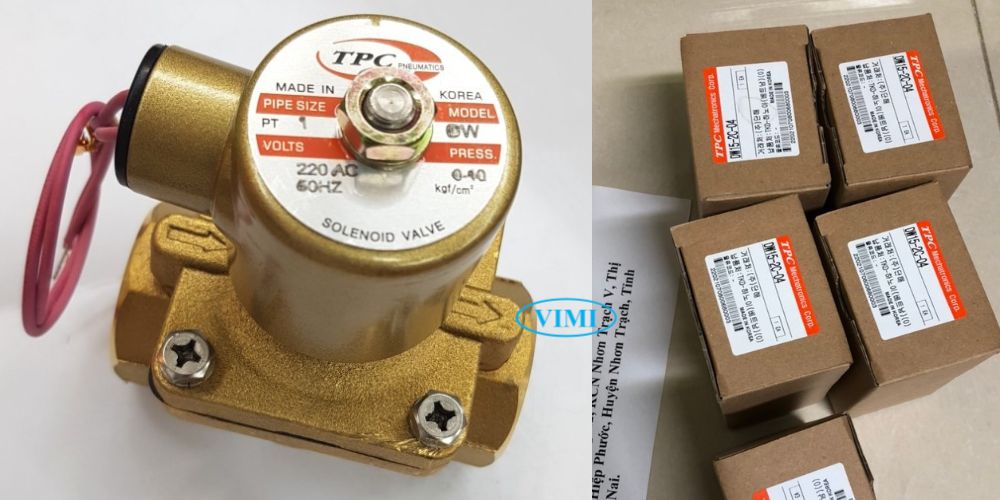

Chúng ta thường bắt gặp kí hiệu models DW25-2C-10 và DW25-5C-10 trên các nameplate hoặc các nhãn dán trên hộp đựng thân van, dưới đây là ý nghĩa của các kí tự đó

• Bank: Ren kết nối kiểu PT
• DW: Nước, khí và dầu là chất lỏng được dùng với van này
• 25: Kích thước lỗ hút 15mm
• 1: Điện 110V; 2: Điện 220VAC và 5: Điện 24VDC
• C: Kiểu kết nối
• 10: Kích thước ống lắp van 1″

2. Các model thường dùng trong bộ TPC DW25

Thực tế van có nhiều hơn 3 models là DW25-1C-10, DW25-2C-10, DW25-5C-10 và DW25-9C-10. Các models này có sự khác nhau theo điện áp sử dụng, phổ biến hơn cả vẫn là hai models sử dụng cho điện áp xoay chiều 220V và điện áp một chiều 24V

2.1 TPC DW25-2C-10 là gì

Đây là van điện từ sử dụng điện áp xoay chiều 220VAC, loại điện áp quốc gia Việt Nam và nhiều nước trên thế giới sử dụng

2.2 TPC DW25-5C-10 là gì

Là van điện từ sử dụng nguồn điện một chiều 24VDC, rất an toàn trong quá trình van vận hành và thường được áp dụng để lắp đặt van ở những môi trường ngoài trời

3. Chi tiết về kích cỡ ống lắp van

TPC DW25 được sản xuất với thiết kế dành cho đường ống có

• Đường kính ngoài phi 33.4mm ( hoặc một số người gọi là ống 33mm)
• Còn gọi là ống 1″ (Inch) hoặc DN25.

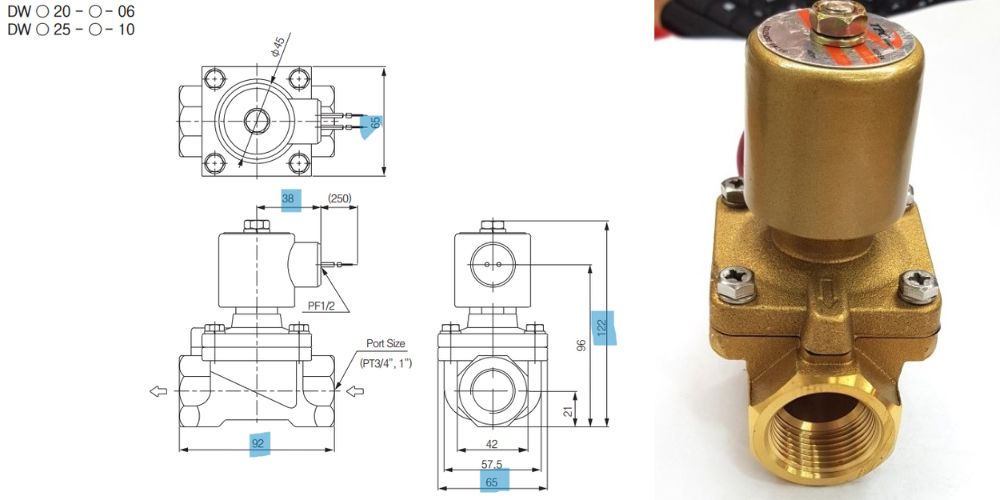

4. Bản vẽ và kích thước bao ngoài của van

Cả hai models DW25-2C-10 và DW25-5C-10 có cùng kích thước bao ngoài van giống nhau, như ảnh đính kèm. Ngoài ra các van DW20-2C-06, DW20-5C-06 cũng có cùng kích thước

5. Vật liệu chế tạo và giới hạn làm việc

Van có vật liệu chế tạo thân van là đồng và gioăng là NBR với giới hạn nhiệt độ làm việc phù hợp với môi trường nước

• Thân van: Đồng BC 6
• Gioăng: Cao su NBR
• Nhiệt độ: 0 ~ 60^oC
• Áp suất làm việc DW25-2C-10: 0 ~ 10kgf/cm2
• Áp suất làm việc DW25-5C-10: 0.3 ~ 7kgf/cm2

6. Địa chỉ mua DW25-2C-10 và DW25-5C-10

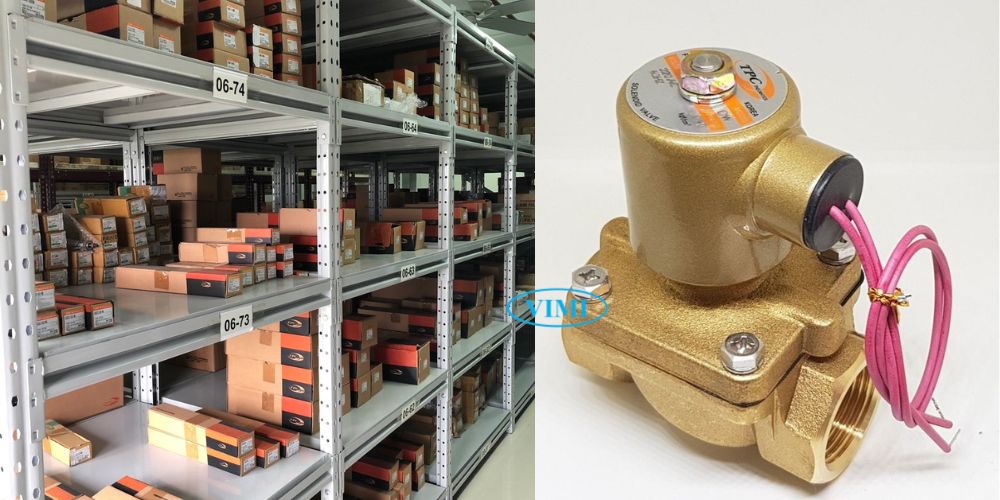

Người sử dụng có thể mua hàng tại công ty Vimi với địa chỉ kho cả ở Hà Nội và Hồ Chí Minh
