Bích rỗng inox JIS 5K

Việc sử dụng bích rỗng inox JIS 5K trong các hệ thống đường ống áp suất thấp, không chỉ đảm bảo kỹ thuật mà còn là giải pháp tối ưu hóa chi phí đầu tư hiệu quả. Mặt bích JIS được sản xuất theo tiêu chuẩn JIS B 2220:2012 khắt khe của Nhật Bản, dòng phụ kiện này sở hữu ưu điểm vượt trội về độ bền và khả năng chống ăn mòn.

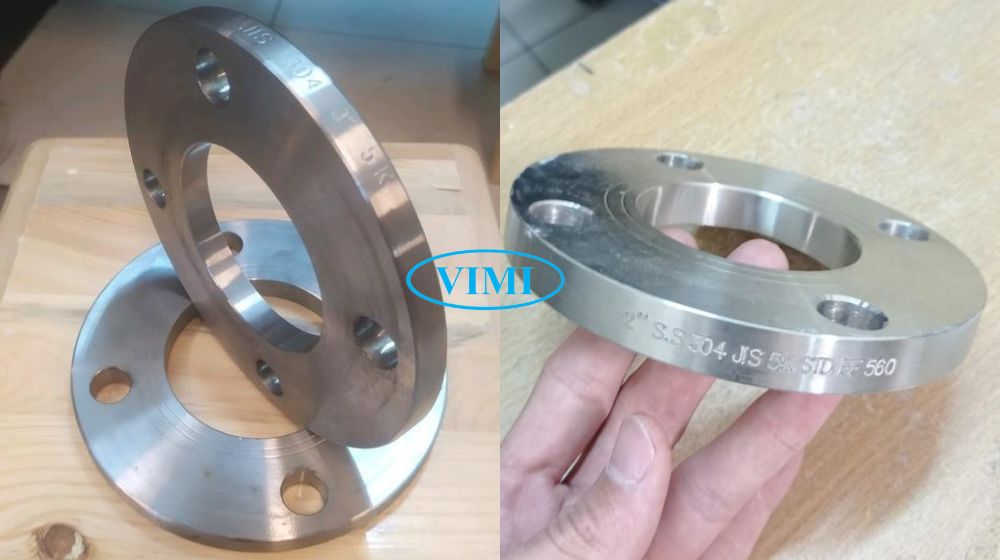

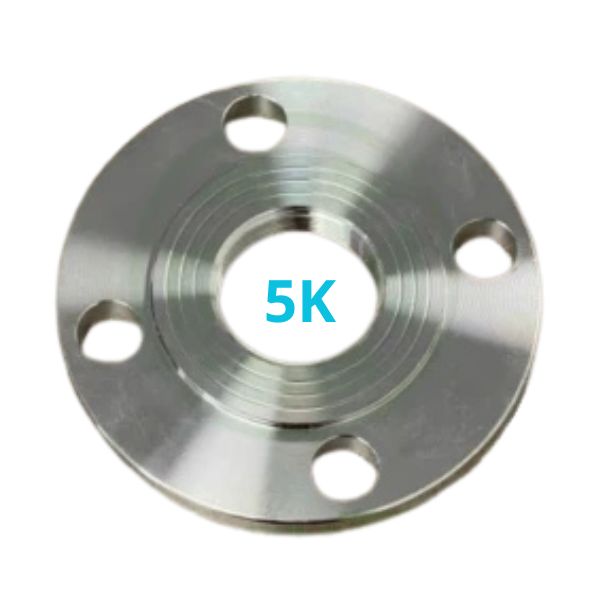

1. Thế nào là bích rỗng inox JIS 5K

Trong kỹ thuật, bích rỗng inox JIS 5K (hay còn gọi là SOP – Slip-on welding flange) là loại mặt bích hàn trượt. Điểm đặc trưng nhất của sản phẩm này chính là lỗ rỗng ở giữa được gia công lớn hơn đường kính ngoài của ống một chút, cho phép thợ thi công luồn ống vào bên trong và hàn xung quanh miệng lỗ để cố định.

• Phạm vi kích thước: Theo tiêu chuẩn JIS, dòng bích này cực kỳ đa dạng, áp dụng cho các size từ nhỏ nhất từ 10A ~ 1500A
• Cấp áp suất 5K: Đây là định mức áp suất thấp nhất trong hệ thống tiêu chuẩn mặt bích JIS, được thiết kế cho các hệ thống có áp lực vận hành nhẹ
• Kiểu kết nối: Với cấu tạo dạng đĩa phẳng rỗng, bích rỗng inox JIS 5K là lựa chọn ưu tiên cho các đường ống không yêu cầu kỹ thuật hàn đối đầu quá phức tạp

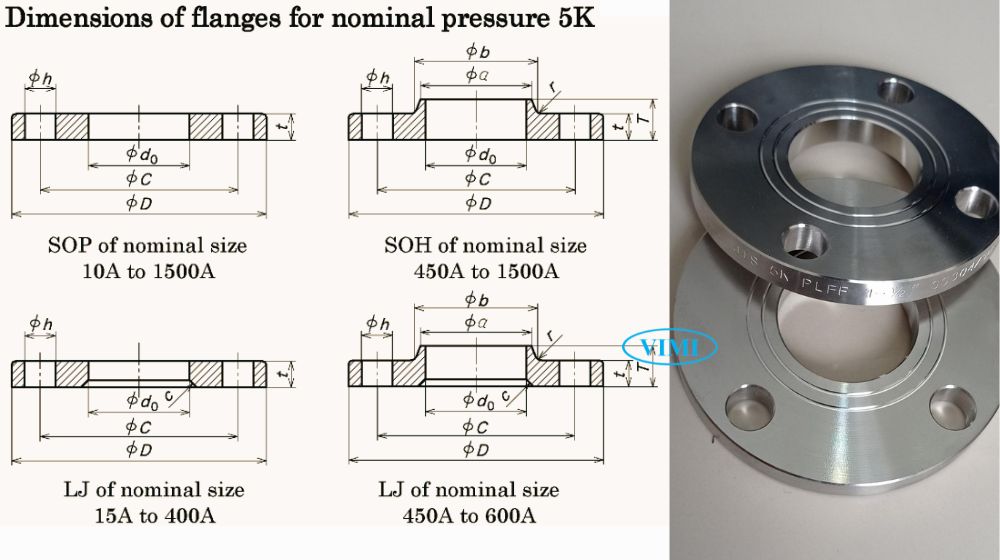

2. Kích thước của bích rỗng inox JIS 5K

Bích rỗng inox JIS 5K được sản xuất theo tiêu chuẩn mặt bích JIS 5K, vì vậy toàn bộ kích thước đều nằm trong bảng tra tiêu chuẩn quy định sẵn. Việc tham khảo đúng thông số giúp lựa chọn chính xác bu lông, gioăng và thiết bị kết nối đi kèm

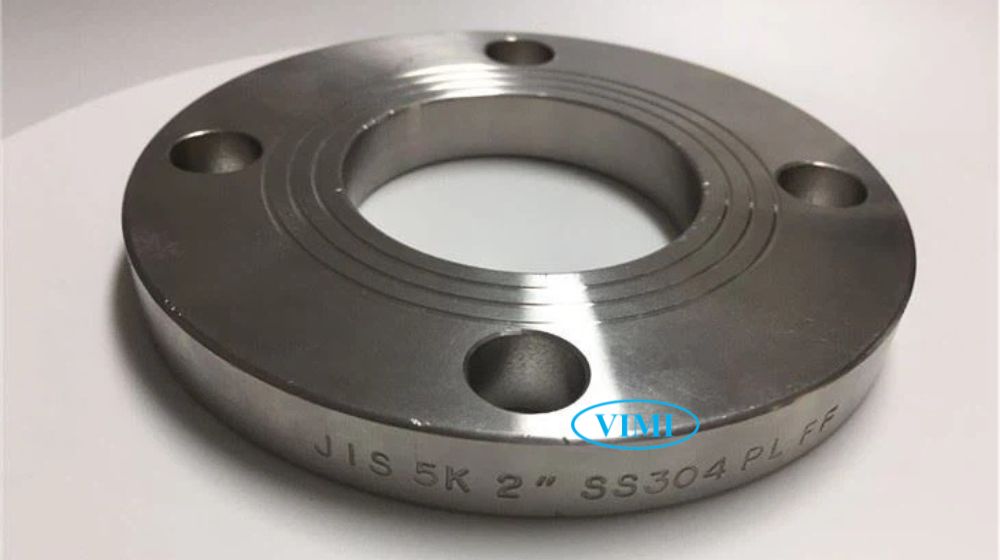

3. Các nhóm vật liệu chế tạo bích rỗng inox 5K

Vật liệu thép không gỉ (inox) là linh hồn của bích rỗng inox JIS 5K, quyết định khả năng chống ăn mòn và độ bền trong môi trường lưu chất. Dựa trên tiêu chuẩn JIS 5K, bích rỗng inox 5K được chia thành các nhóm vật liệu chính để người mua dễ dàng bóc tách theo yêu cầu dự án:

• Nhóm phổ thông (021a/021b), bao gồm:
  • SUS 304
  • Thép rèn SUS F304
  • Thép đúc SCS 13A
• Nhóm chịu hóa chất (022a/022b), bao gồm:
  • SUS 316
  • SUS F316
  • SCS 14A
• Nhóm Carbon thấp (023a/023b), gồm:
  • SUS 304L
  • SUS 316L

4. Mối quan hệ giữa nhiệt độ và áp suất làm việc (P-T Rating)

Một lỗi rất phổ biến của những người mua mới là chỉ nhìn vào con số “5K” mà quên đi nhiệt độ lưu chất. Khả năng chịu tải của bích rỗng inox 5K không cố định mà sẽ giảm dần khi nhiệt độ tăng cao

Dưới đây là bảng thông số quan trọng để các kỹ sư đường ống lưu ý:

Ghi chú: MPa là đơn vị áp suất 1 MPa ≈ 10 kgf/cm². Bạn có thể thấy ở nhiệt độ thường, bích 5K có thể chịu tải lên đến 0.7 MPa (7kgf/cm²), cao hơn định mức 5K thông thường

5. Đặc điểm bề mặt tiếp xúc Gasket

Để đảm bảo hệ thống không bị rò rỉ, bề mặt tiếp xúc giữa mặt bích và gioăng (gasket) đóng vai trò quyết định. Đối với dòng bích rỗng theo tiêu chuẩn Nhật Bản có những quy định rất cụ thể.

• Kiểu bề mặt phẳng (FF – Full Face): Đây là kiểu bề mặt duy nhất được áp dụng cho cấp áp 5K kiểu SOP. Toàn bộ bề mặt bích được gia công phẳng để ép chặt vào gioăng
• Độ nhám tiêu chuẩn: Bề mặt FF phải được tiện với độ nhám Ra từ 3.2 ~ 6.3 µm
• Lưu ý loại trừ: Bạn sẽ không tìm thấy bích 5K kiểu mặt đực-cái (MF) hay lưỡi-rãnh (TG) vì tiêu chuẩn JIS không áp dụng các kiểu này cho phân khúc áp suất thấp

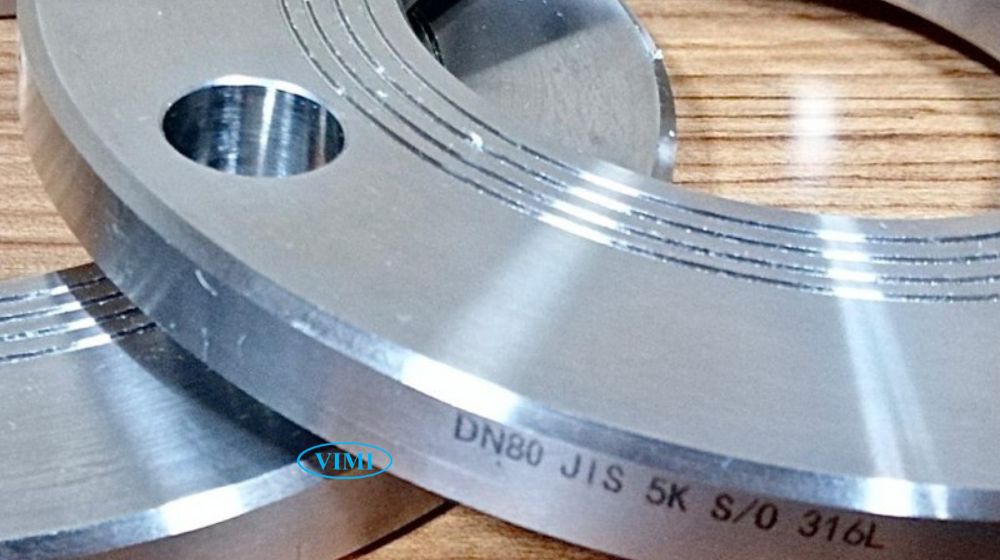

6. Đánh dấu và ký hiệu trên bích rỗng inox 5K

Để tránh nhầm lẫn giữa bích 5K với bích 10K hoặc giữa inox 304 với 316, tiêu chuẩn JIS quy định mọi sản phẩm phải được đóng dấu (marking) rõ ràng trên chu vi của mặt bích. Khi mua hàng, bạn cần kiểm tra các thông tin sau:

• Áp suất định danh: Phải có chữ 5K
• Kích thước định danh: Ví dụ: 100 hoặc 100A
• Ký hiệu vật liệu: Ví dụ: SUS 304, SUS316L hoặc F304
• Nguồn gốc: Tên nhà sản xuất hoặc logo nhãn hiệu hàng hóa

7. Hướng dẫn sử dụng bích rỗng inox JIS 5K

Với kinh nghiệm phân phối dự án, tôi muốn gửi tới các bạn một vài lưu ý “xương máu” để hệ thống hoạt động ổn định nhất khi sử dụng bích rỗng inox 5K:

• Với các bích size lớn từ 400A trở lên, tiêu chuẩn khuyến nghị nên dùng loại gioăng toàn mặt (full face) bao phủ cả lỗ bu lông thay vì gioăng dạng vòng tròn nhỏ
• Nếu bạn sử dụng loại mặt bích mạ kẽm, tuyệt đối không để nhiệt độ làm việc vượt quá 300°C để đảm bảo lớp phủ và cấu trúc kim loại không bị biến đổi
• Khi hàn mặt bích inox vào ống, hãy chắc chắn que hàn cũng là loại inox tương ứng để tránh tình trạng rỉ sét ngay tại mối hàn do lệch pha vật liệu
