Tiêu chuẩn mặt bích JIS 5K

Trong ngành phụ kiện đường ống, việc nắm vững tiêu chuẩn mặt bích JIS 5K là yếu tố quyết định đến sự an toàn và tính kinh tế của toàn bộ hệ thống. Với tư cách là chuyên gia am hiểu sâu sắc về quy chuẩn JIS B2220, chúng tôi nhận thấy vẫn còn nhiều kỹ sư vẫn còn lúng túng khi lựa chọn thông số.

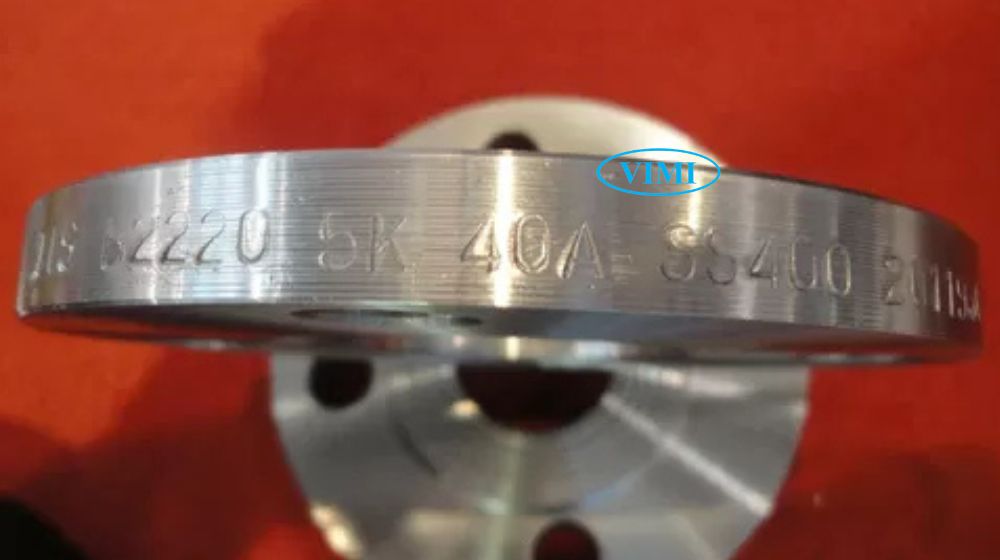

1. Tiêu chuẩn mặt bích JIS 5K là gì

Mặt bích JIS 5K là thành phần kết nối không thể thiếu trong các hệ thống đường ống theo tiêu chuẩn JIS – tiêu chuẩn công nghiệp Nhật Bản (Japanese Industrial Standards).

• Chữ “5K” đại diện cho mức áp suất định danh mà mặt bích có khả năng chịu đựng, tương đương với 5kgf/cm².
• Đây là dòng sản phẩm mỏng và nhẹ nhất trong dải tiêu chuẩn JIS B2220.

• Trong thực tế thi công, mặt bích JIS 5K đóng vai trò là “mắt xích” liên kết các đoạn ống, van hoặc thiết bị đo lường lại với nhau.
• So với tiêu chuẩn DIN của Đức, bạn sẽ thấy JIS 5K có nhiều nét tương đồng với PN6 nhưng lại có những đặc tính kỹ thuật riêng biệt về kích thước lỗ bulông và độ dày
• Việc nắm vững khái niệm mặt bích JIS 5K là gì giúp bạn tránh được những sai lầm ngay từ khâu bóc tách khối lượng vật tư.

2. Thông số kỹ thuật chi tiết của mặt bích JIS 5K

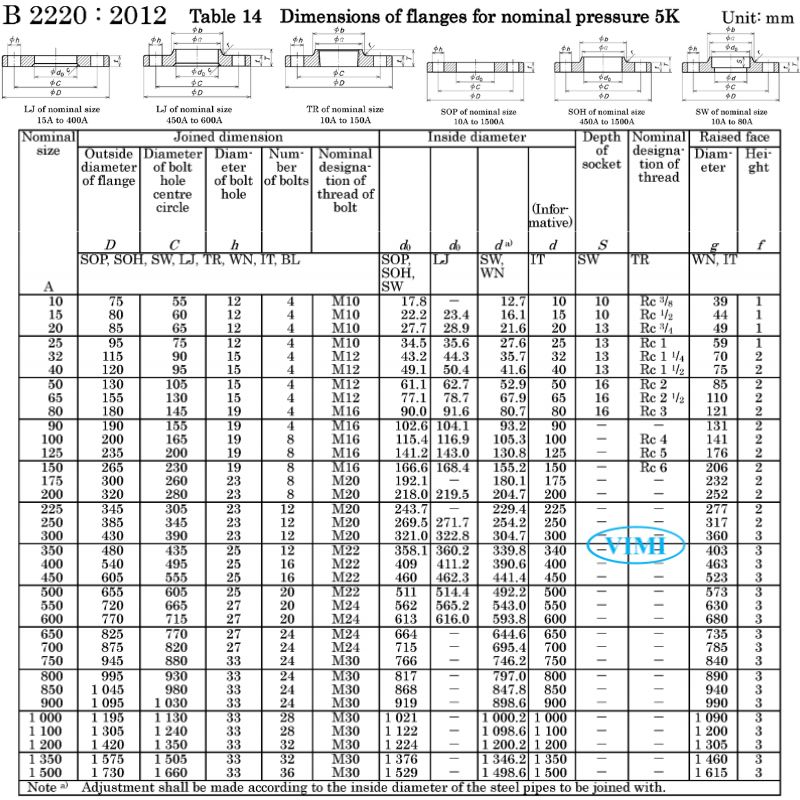

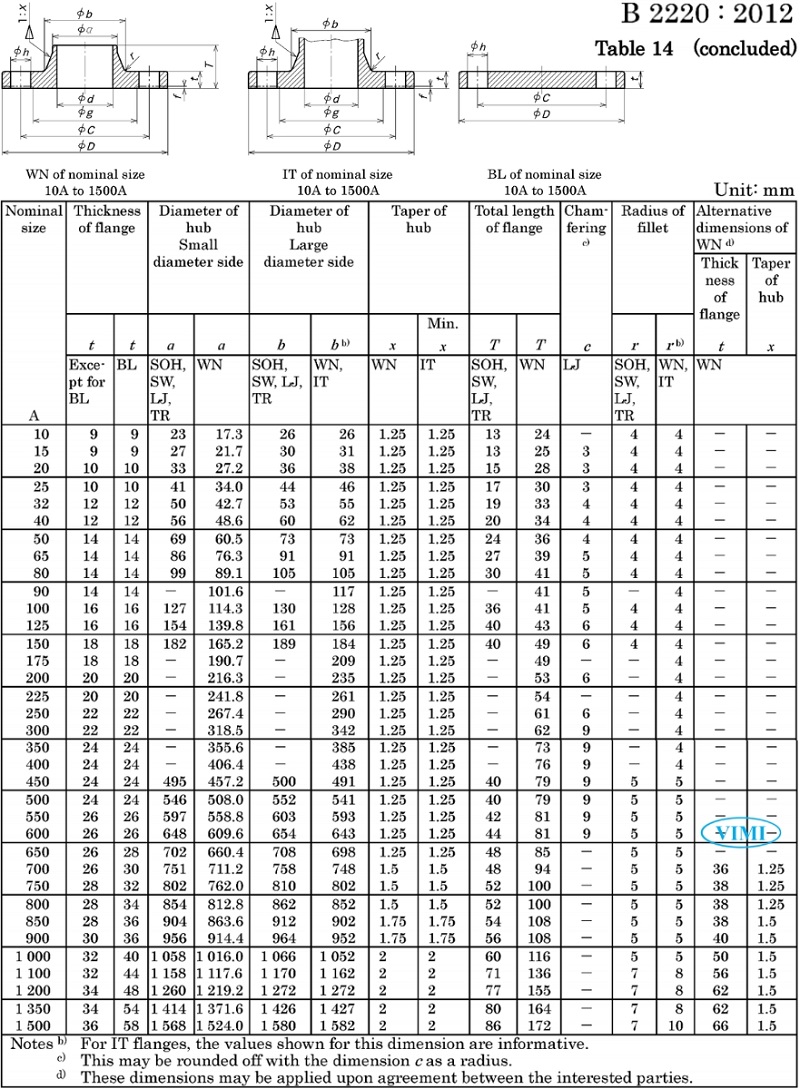

Kích thước của mặt bích 5K được thiết kế tối giản để tiết kiệm vật liệu. Theo các thông số kỹ thuật của bảng dưới đây

Ví dụ, tại size 100A

• Đường kính ngoài là 200mm
• Độ dày chỉ 16mm.
• 8 lỗ đường kính 19mm
• Sử dụng bulông M16.

Sự thanh mảnh này đòi hỏi sự cẩn trọng đặc biệt khi siết bulông để tránh làm vênh mặt bích.

3. Chủng loại tiêu chuẩn mặt bích JIS 5K hiện nay

Tiêu chuẩn JIS 5K quy định phạm vi áp dụng cực rộng, bao phủ các kích thước định danh từ 10A (nhỏ gọn) cho đến 1500A (siêu lớn). Tùy vào phương thức lắp đặt, chúng ta phân chia thành nhiều loại như

• SOP – Mặt bich hàn trượt dạng phẳng
• SOH – Mặt bích hàn trượt có cổ đúc
• BL – Mặt bích đặc
• LJ – mặt bích lỏng

Mỗi loại đều có công năng riêng biệt.

4. Cách sử dụng mặt bích JIS 5K hiện nay

Dựa trên kinh nghiệm thiết kế – thi công và kiểm tra vận hành hệ thống, chúng tôi thấy rõ sự đa dạng này cho phép các kỹ sư linh hoạt trong thiết kế. Chẳng hạn,

• Loại SOP (Slip-on welding) thường được ưu tiên nhờ tính kinh tế và dễ lắp đặt,
• Trong khi loại BL (Blank flange) lại dùng để bịt kín các đầu chờ.
• Tuy nhiên, hãy lưu ý rằng đối với loại mặt bích lỏng (LJ), tiêu chuẩn chỉ giới hạn kích thước từ 15A đến 600A.

Việc nắm rõ tiêu chuẩn mặt bích JIS 5K cho từng chủng loại giúp bạn tối ưu hóa chi phí mà vẫn đảm bảo tính kỹ thuật.

5. Mối quan hệ giữa nhiệt độ và áp suất làm việc

Sai lầm phổ biến nhất của các đơn vị vận hành là mặc định mặt bích 5K luôn chịu được 0.7 MPa. Thực tế, khả năng chịu áp giảm dần khi nhiệt độ lưu chất tăng lên. Theo bảng P-T Rating

• Ở nhiệt độ thường đến 120°C, áp suất tối đa đạt 0.7 MPa
• Nhưng khi lên đến 300°C, con số này chỉ còn 0.5 MPa.

Việc bỏ qua sự suy giảm áp suất theo nhiệt độ dẫn đến nguy cơ rò rỉ hoặc biến dạng mặt bích, gây mất an toàn hệ thống. Do vậy, nên kiểm tra biểu đồ nhiệt – áp trước khi chọn vật liệu.

Đối với tiêu chuẩn bích JIS 5K

• Sự phân cấp giữa Nhóm I và Nhóm II về vật liệu sẽ quyết định ngưỡng an toàn cuối cùng.
• Đừng bao giờ ép một hệ thống 5K hoạt động ở ngưỡng giới hạn nhiệt độ mà không có sự tính toán kỹ lưỡng về áp suất bù trừ.

6. Bề mặt tiếp xúc Gasket và yêu cầu kỹ thuật về vật liệu chế tạo

Sự kết hợp giữa mặt bích và gioăng (gasket) quyết định độ kín khít của mối nối. Đối với tiêu chuẩn 5K,

• Vác loại bích như SOP, SOH hay BL chỉ áp dụng bề mặt phẳng (FF).
• Chỉ riêng loại hàn cổ (WN) hoặc đúc liền (IT) mới được phép sử dụng bề mặt có gờ (RF).

Một chi tiết quan trọng: Tiêu chuẩn mặt bích JIS 5K này tuyệt đối không áp dụng

• Bề mặt đực – cái (MF)
• hay lưỡi-rãnh (TG)

7. Chọn vật liệu theo tiêu chuẩn bích JIS 5K

Về vật liệu, bạn có thể lựa chọn theo thông dụng dưới đây

• Thép Carbon (SS400, S20C) cho các môi trường nước, dầu thông thường
• Thép không gỉ (SUS304, SUS316) cho môi trường hóa chất ăn mòn.

Việc sử dụng vật liệu đúng chuẩn không chỉ giúp kéo dài tuổi thọ công trình mà còn bảo vệ uy tín của nhà thầu. Hãy ưu tiên các sản phẩm có chứng chỉ CO/CQ rõ ràng để đảm bảo hàm lượng carbon và các đặc tính cơ lý đạt chuẩn JIS B2220.
