Mặt bích inox JIS 5K

Mặt bích inox JIS 5K chính là lời giải hoàn hảo nhờ thiết kế mỏng nhẹ, linh hoạt nhưng vẫn sở hữu khả năng chống ăn mòn vượt trội từ thép không gỉ. Dưới đây là những kiến thức chuyên sâu về thông số kỹ thuật và kinh nghiệm thực tế khi chọn mua.

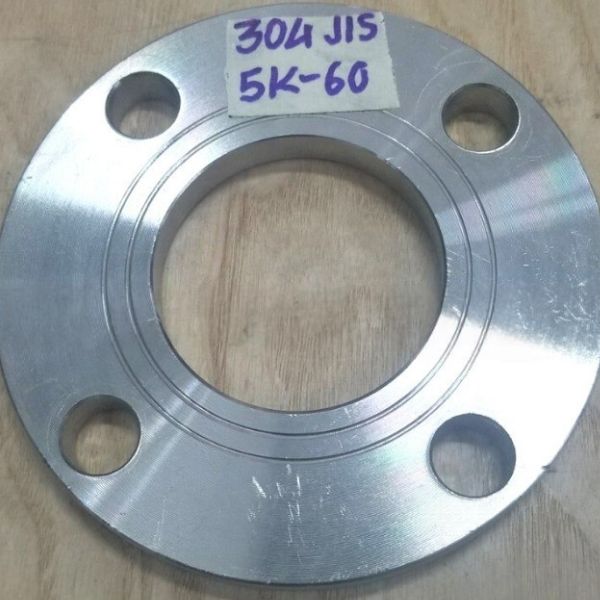

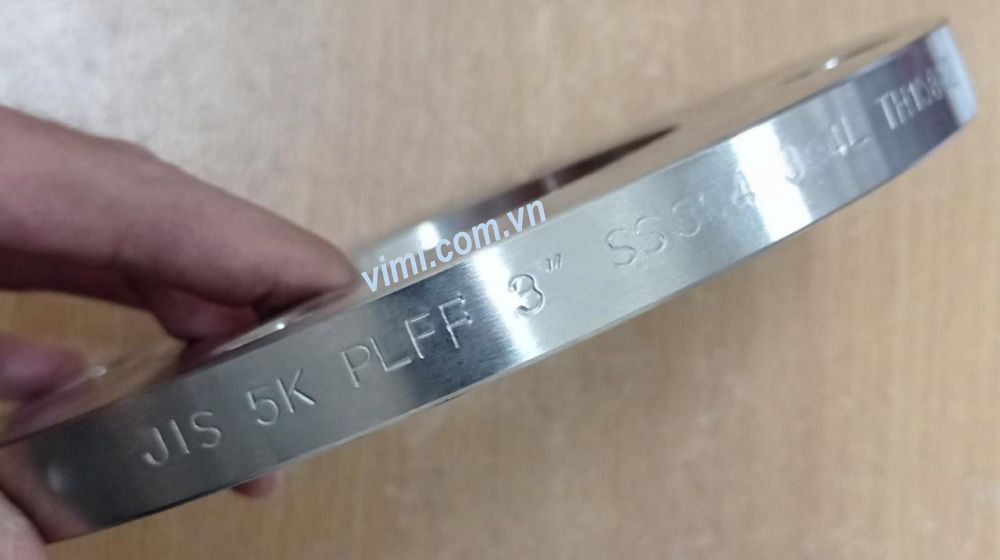

1. Mặt bích inox JIS 5K là gì

Trong ngành kỹ thuật đường ống, mặt bích inox JIS 5K là loại phụ kiện kết nối được sản xuất theo bộ tiêu chuẩn JIS (Japanese Industrial Standards) của Nhật Bản.

Đây là dòng mặt bích inox có thiết kế mỏng nhất và nhẹ nhất trong hệ thống tiêu chuẩn JIS.

• Ý nghĩa ký hiệu 5K:
  • “5K” đại diện cho áp suất làm việc định danh.
  • Sản phẩm này được thiết kế để chịu được áp suất tối đa là 5kgf/cm² (tương đương khoảng 0.5 MPa) ở điều kiện nhiệt độ thường.
• Đặc điểm cấu tạo:
  • Do chịu áp thấp, mặt bích 5K có độ dày (T) mỏng hơn nhiều so với các dòng mặt bích inox JIS 10K hay 20K.
• Chức năng: Dùng để kết nối
  • Các đoạn ống với nhau, hoặc
  • Kết nối ống với van, hoặc
  • Kết nối máy bơm và các thiết bị ngoại vi khác trong hệ thống lưu chất.

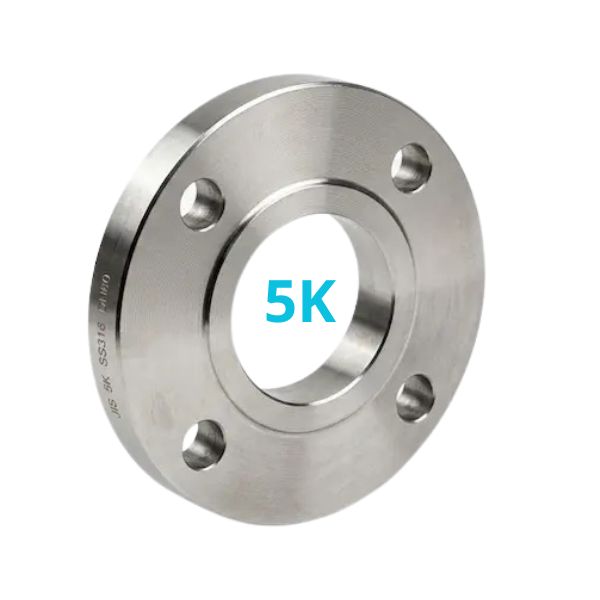

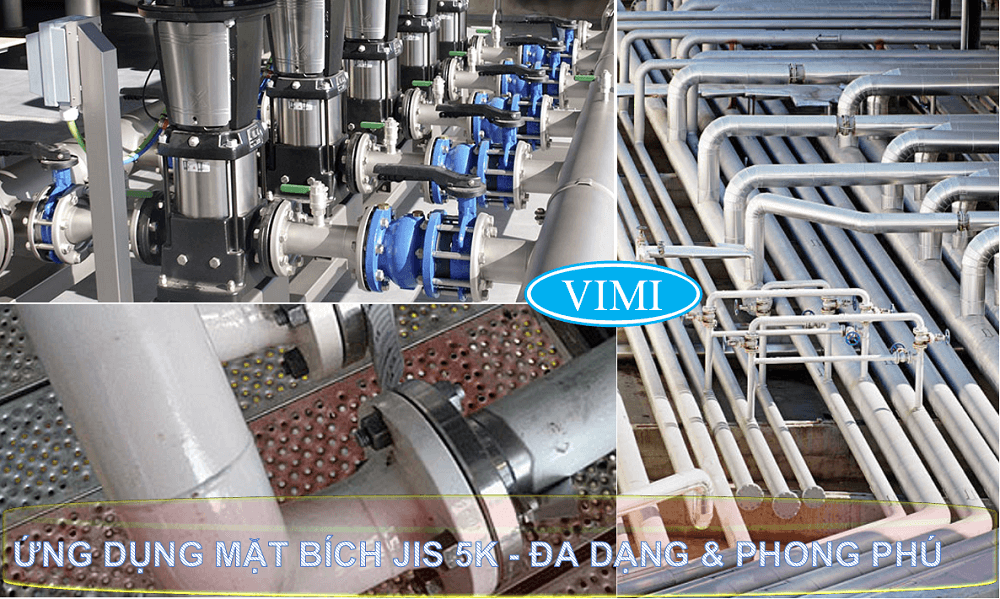

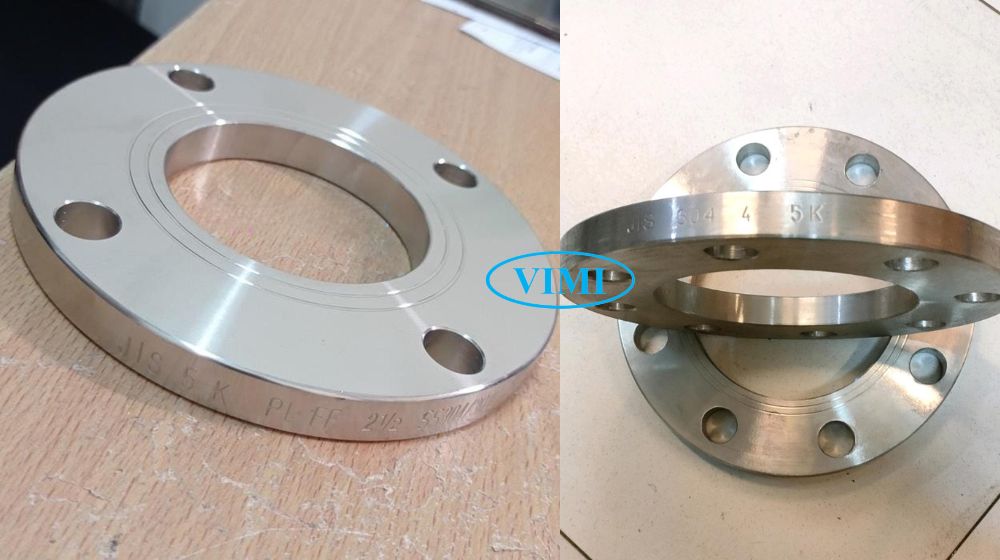

2. Mặt bích inox JIS 5K thường dùng ở đâu

Vì khả năng chịu áp suất ở mức trung bình thấp, mặt bích inox JIS 5K thường không xuất hiện trong các hệ thống cao áp như lò hơi hay thủy lực.

Thay vào đó, mặt bích inox 5K là “ông vua” trong các phân khúc hệ thống nhẹ nhàng hơn.

• Hệ thống thông gió và điều hòa không khí (HVAC): Nơi áp suất dòng khí không quá lớn nhưng cần sự kín khít và bền bỉ từ vật liệu inox.
• Hệ thống thoát nước: Đặc biệt là thoát nước mưa hoặc thoát nước thải sinh hoạt tự chảy trong các tòa nhà, khu công nghiệp.
• Bồn chứa và bể lọc: Dùng làm mặt bích kết nối cho các đường ống dẫn lưu chất vào/ra bồn chứa không gây áp lực lớn lên thành ống.
• Môi trường hóa chất nhẹ: Nhờ vật liệu inox, mặt bích 5K được dùng trong các đường ống dẫn hóa chất nồng độ thấp hoặc dung dịch tẩy rửa ở áp suất thấp.
• Ngành đóng tàu: Thường dùng cho các hệ thống dẫn chất lỏng phụ trợ, hệ thống làm mát máy không đòi hỏi áp lực cao.

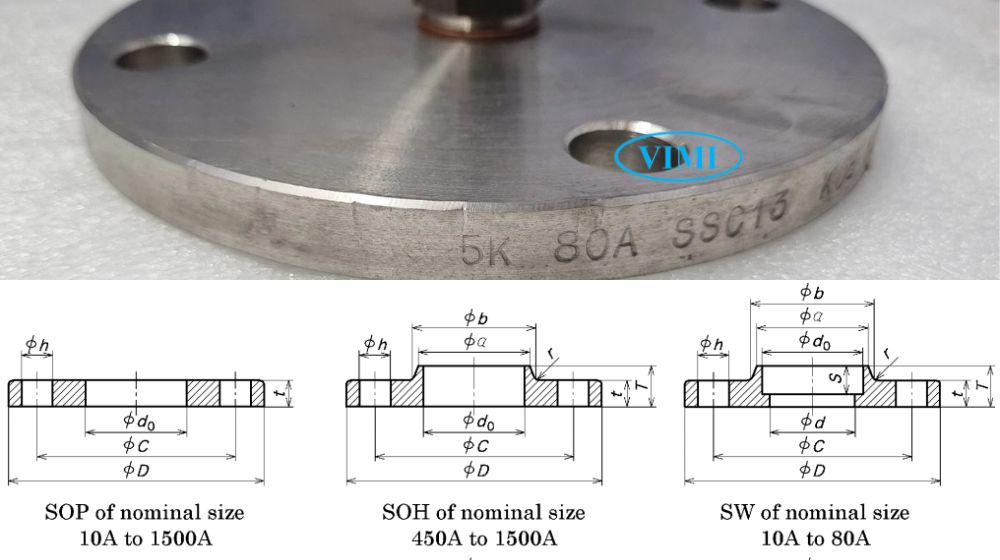

3. Bảng tra kích thước mặt bích inox JIS 5K

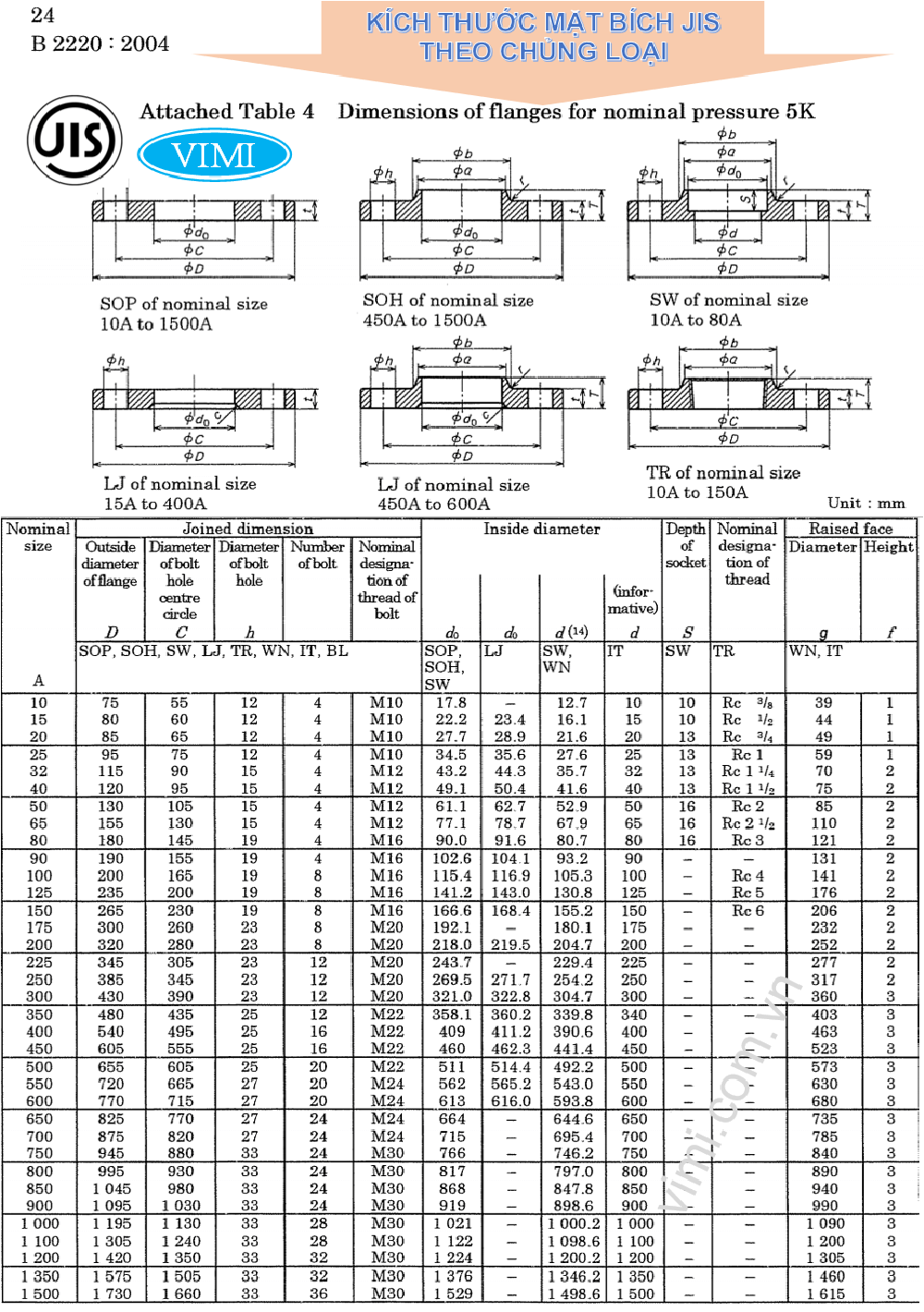

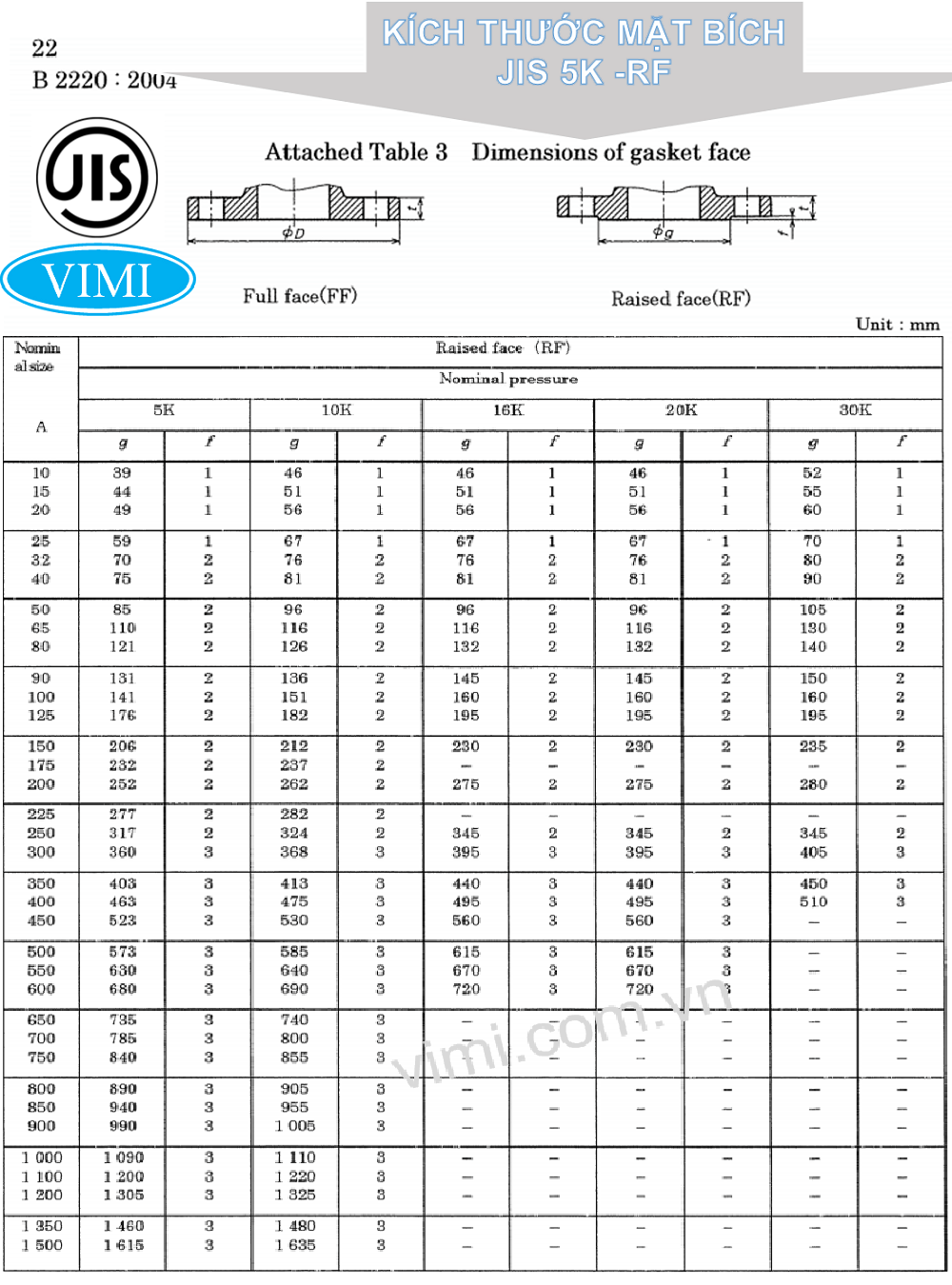

Để việc lắp đặt diễn ra chính xác, người mua hàng và thợ kỹ thuật cần nắm rõ các thông số hình học. Tiêu chuẩn mặt bích JIS 5K là căn cứ để tra cứu các kích thước của sản phẩm, theo đó chúng ta sẽ biết được các thông số chính như:

• Đường kính ngoài/trong của bích
• Đướng kính đường tâm lỗ bulong
• Số lỗ bu long – đường kính lỗ – kích cỡ bulong

Lưu ý: Luôn kiểm tra kỹ số lỗ và tâm lỗ bu lông vì đây là sai sót phổ biến nhất khiến thợ thi công không thể lắp ráp được tại hiện trường.

4. Vật liệu chế tạo mặt bích inox 5K

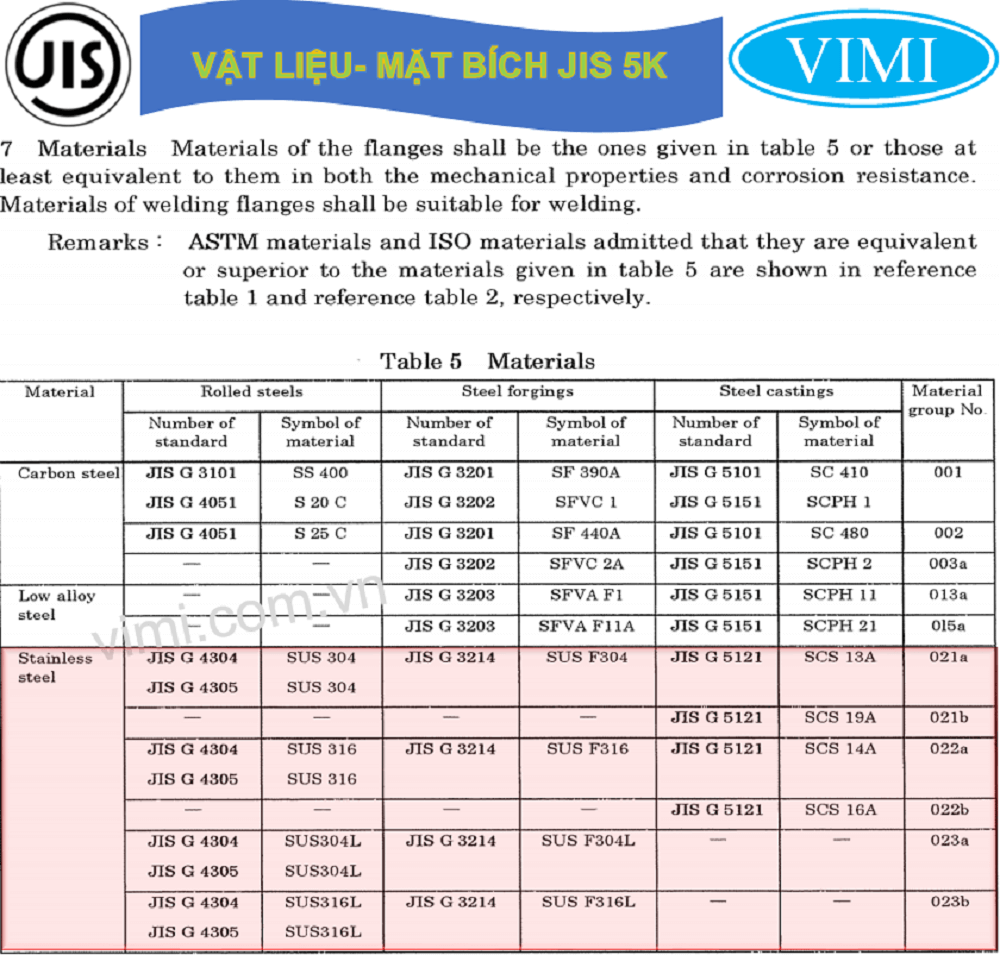

Vật liệu inox (thép không gỉ) là yếu tố quyết định khả năng chống ăn mòn của sản phẩm. Tùy vào ngân sách và môi trường sử dụng, bạn có thể chọn các mác thép sau:

• SUS 304
  • Loại phổ biến nhất,
  • Chống gỉ tốt trong môi trường nước sạch, thực phẩm và hóa chất nhẹ.
• SUS 316
  • Dòng cao cấp hơn
  • Chuyên dùng cho môi trường nước biển hoặc hóa chất có tính ăn mòn cao nhờ thành phần Molyden.

5. Vật liệu tương đương bích inox 5K

Trong nhiều dự án, hồ sơ thiết kế có thể sử dụng các tên gọi vật liệu theo các tiêu chuẩn quốc tế khác nhau. Việc hiểu các vật liệu tương đương giúp người mua hàng dễ dàng tìm kiếm sản phẩm thay thế phù hợp.

5.1  Vật liệu tương đương theo chuẩn ASTM

Chuẩn ASTM của Mỹ rất phổ biến trong các dự án lọc dầu và khí đốt:

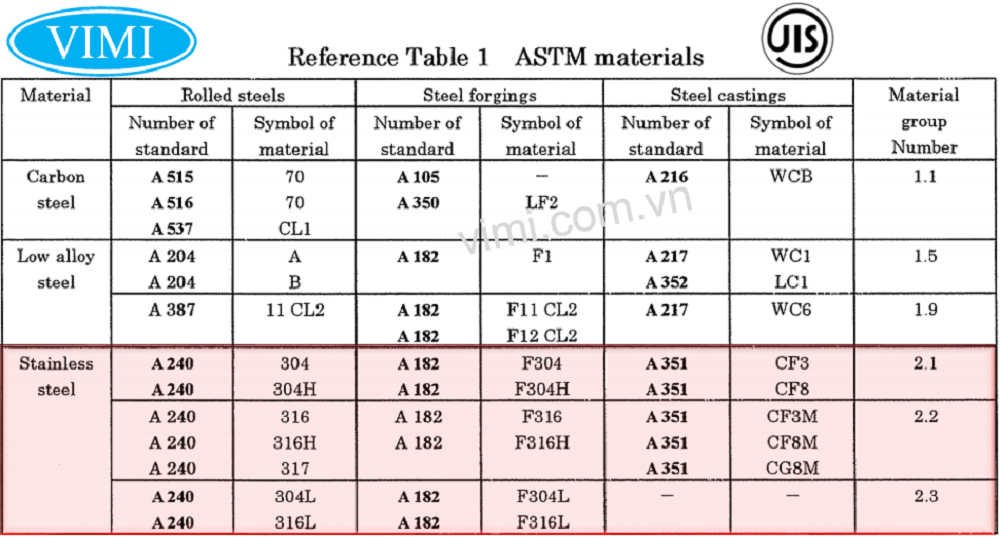

• Tương đương SUS304 là ASTM A182 F304 (dạng rèn) hoặc ASTM A351 CF8 (dạng đúc).
• Tương đương SUS316 là ASTM A182 F316 hoặc ASTM A351 CF8M.

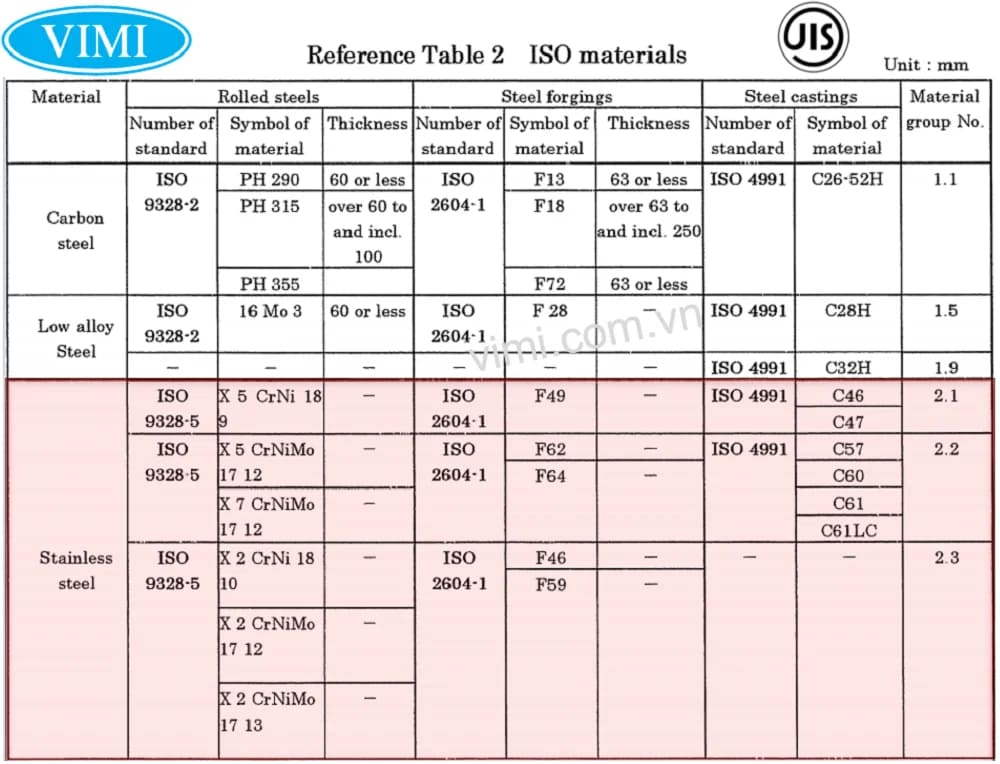

5.2  Vật liệu tương đương theo chuẩn ISO

huẩn ISO thường dùng trong các tài liệu kỹ thuật quốc tế chung:

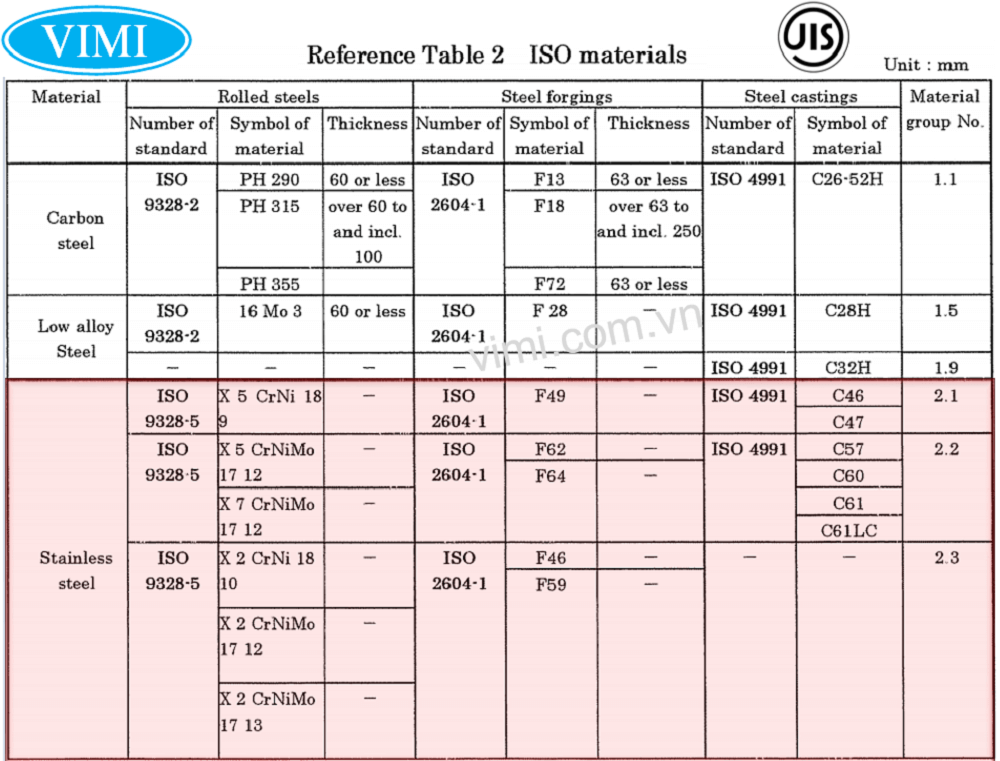

• Tương đương SUS304 là ISO 4951-1 Cr18Ni9.
• Tương đương SUS316 là ISO 4951-1 Cr17Ni12Mo2.

6. Giới hạn nhiệt độ của bích inox 5K

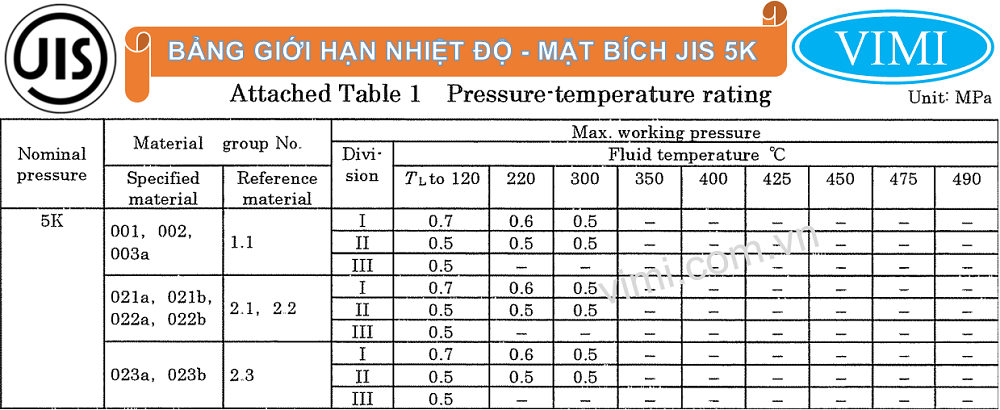

Mặc dù vật liệu inox có thể chịu được nhiệt độ rất cao, nhưng đối với mặt bích, giới hạn nhiệt độ còn phụ thuộc vào cấp áp suất và loại gioăng (gasket) đi kèm.

• Vật liệu Inox: Bản thân thép không gỉ có thể chịu nhiệt lên tới 400°C – 800°C mà chưa bị biến dạng nhiệt nghiêm trọng.
• Giới hạn thực tế: Trong hệ thống áp suất 5K, khi nhiệt độ tăng cao, khả năng chịu áp của mặt bích sẽ giảm xuống. Do bích 5K vốn dĩ mỏng, nếu dùng trong môi trường nhiệt độ vượt quá 200°C, bạn cần tính toán lại sự giãn nở nhiệt để tránh hiện tượng rò rỉ tại khớp nối.
• Yếu tố gioăng: Thông thường, giới hạn nhiệt độ của hệ thống bị chặn lại bởi gioăng làm kín (Gioăng cao su thường chỉ chịu được 80°C, gioăng PTFE chịu được 200°C).

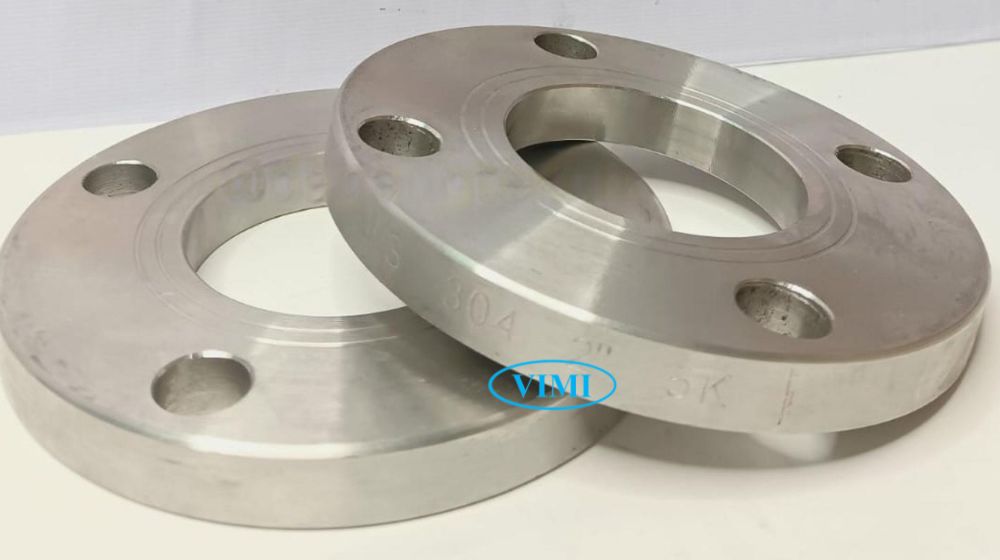

7. Hướng dẫn chọn mua bích inox 5K

Với tư cách là nhà phân phối, chúng tôi khuyên người mua nên thực hiện các bước sau để đảm bảo mua được sản phẩm đúng chất lượng và tối ưu chi phí:

• Xác định đúng tiêu chuẩn:
  • Hãy chắc chắn thiết bị của bạn (van, máy bơm) là chuẩn JIS.
  • Nếu thiết bị chuẩn BS hoặc ANSI mà bạn mua bích JIS 5K thì chắc chắn tâm lỗ bu lông sẽ không khớp.
• Kiểm tra mác thép thực tế:
  • Nên yêu cầu giấy tờ CO/CQ hoặc
  • Sử dụng thuốc thử inox để phân biệt giữa inox 201 và 304, đảm bảo quyền lợi về độ bền.
• Lưu ý độ dày:
  • Một số loại bích “thiếu ly” (mỏng hơn tiêu chuẩn) thường có giá rẻ nhưng dễ bị vênh khi siết bu lông.
  • Hãy ưu tiên hàng đủ độ dày theo bảng tra.

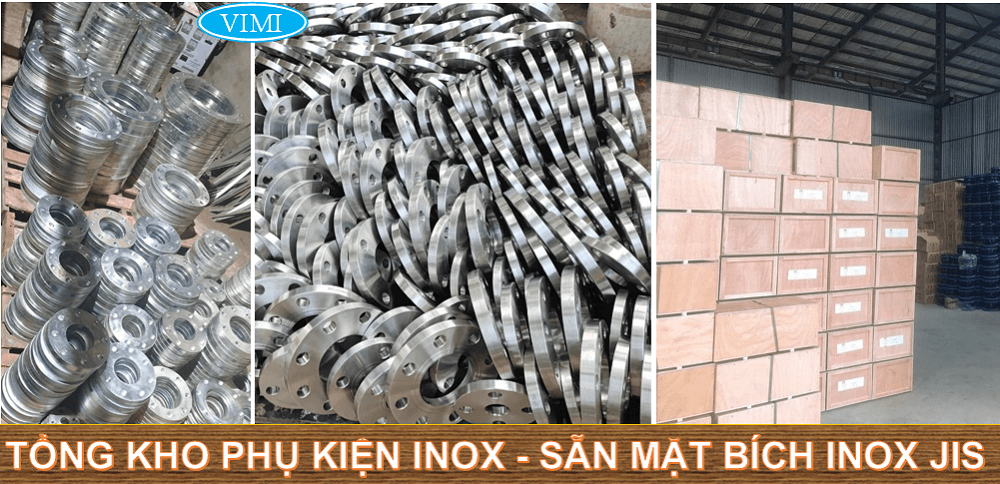

Chọn những đơn vị có sẵn hàng tại kho để có thể kiểm tra trực tiếp và giao hàng nhanh, tránh làm gián đoạn tiến độ thi công của anh em thợ
