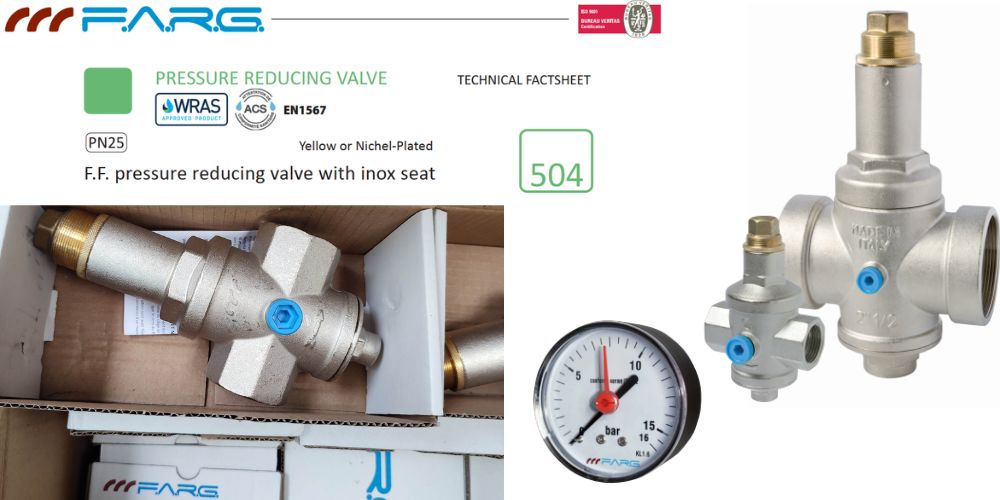

Farg Art 504 | Van giảm áp PN25

Farg Art 504 là một trong những model van giảm áp Farg đang được công ty chúng tôi phân phối tại Việt Nam, van được lắp đặt và sử dụng rộng rãi trên các hệ thống đường ống dẫn nước cấp và dẫn khí với áp suất và nhiệt độ nằm trong phạm vi giới hạn

1. Thương hiệu và xuất xứ Farg Art 504

Farg Art 504 là một trong những dòng van Farg được nhiều chủ đầu tư tại Việt Nam biết đến, bởi giá thành của van thuộc loại rẻ nhất phân khúc nhập khẩu từ Italy. Van nhận được những đánh giá chất lượng tốt từ nhiều đơn vị và dự án đã sử dụng trong suốt thời gian qua

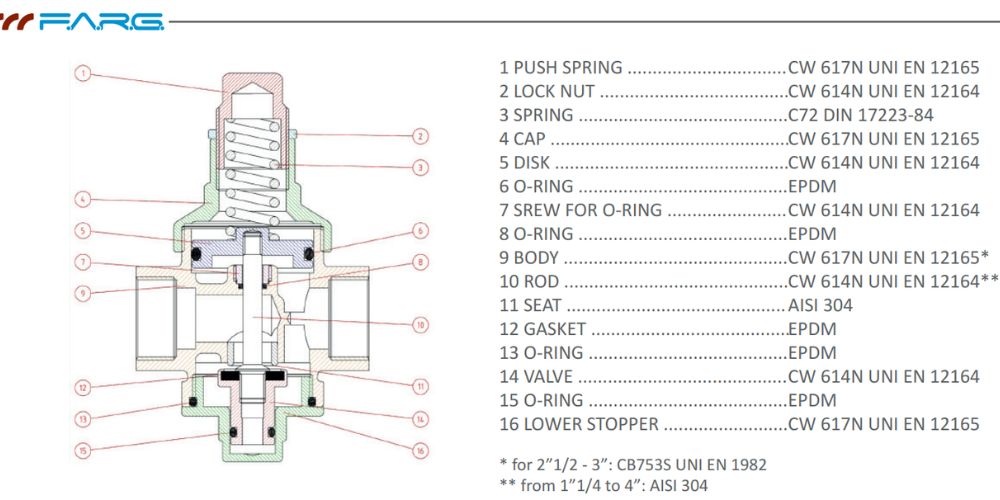

2. Cấu tạo và vật liệu chế tạo

Farg Art 504 được cấu thành từ 16 bộ phận khác nhau như ảnh đính kèm, cùng với vật liệu chi tiết cho từng bộ phận. Vật liệu chính chế tạo Farg Art 504 là đồng theo tiêu chuẩn châu Âu EN 12164 và 12165 với các mác đồng CW617N và CW614N

3. Kích cỡ van

Khác với Farg Art 501 chỉ có 3 kích cỡ chính là DN15, DN20 và DN25. Model Art 504 có nhiều kích cỡ van khác nhau, thuộc nhóm kích cỡ các van lắp ghép bằng ren từ DN15 ~ DN100. Hiện tại ở Việt Nam, công ty chủ yếu phân phối van có kích cỡ đến DN80

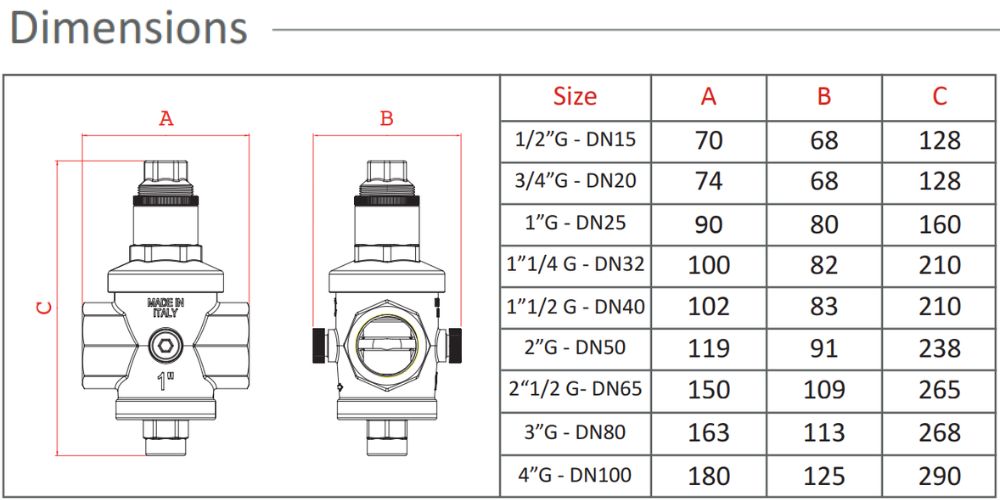

4. Bản vẽ và kích thước của van

Farg Art 504 được thiết kế với chữ “MADE IN ITALY” và kích cỡ đúc nổi trên thân van, cùng với bản vẽ chi tiết và các kích thước A, B và C theo từng kích cỡ van như ảnh đính kèm phía dưới

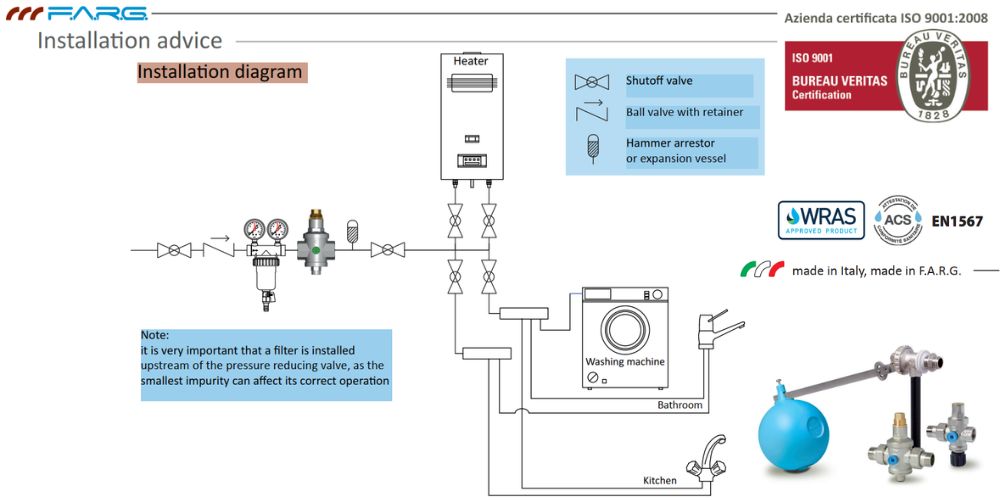

5. Hướng dẫn lắp đặt điển hình

Với ứng dụng giảm áp suất nước là chính, van Art 504 được nhà sản xuất hướng dẫn bằng sơ đồ lắp đặt điển hình trong hệ thống nước. Trong đó cần lưu ý tới các van và phụ kiện lắp đặt trước và sau van giảm áp

• Trước Farg Art 504: Thường lắp van bi để có thể đóng mở nguồn nước tới van
• Sau van Farg Art 504: Thường lắp thêm tiêu âm và van đóng

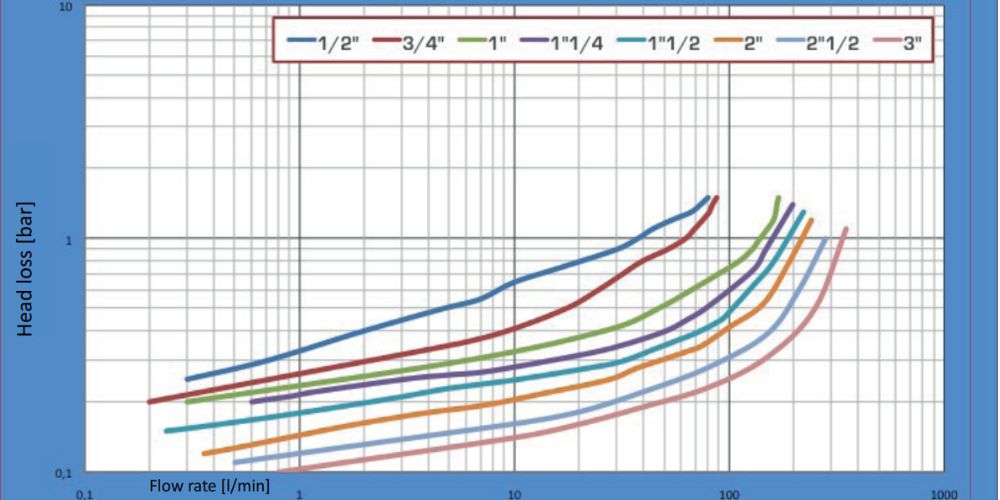

6. Biểu đồ tổn thất áp suất

Áp suất nước sẽ giảm khi chảy qua Farg Art 504 với mối tương quan giữa lưu lượng dòng nước và áp suất như ảnh dưới đây

Ví dụ chi tiết và cụ thể như sau:

• Với van 1″
• Với dòng chảy có lưu 100l/m
• Khi đó tổn thất áp sẽ khoảng 0.8bar
