Farg Art 501 | Van giảm áp PN25

Farg Art 501 là một trong những model van giảm áp Farg được ứng dụng trong nhiều hệ thống dẫn nước khác nhau. Van thuộc nhóm những nhãn hiệu van có xuất xứ từ châu Âu với chất lượng Italy

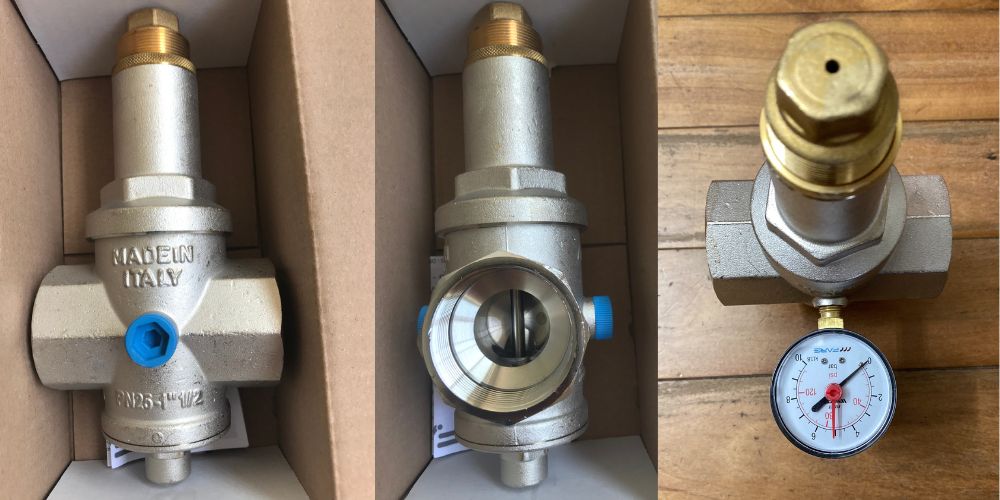

1. Giới thiệu về van giảm áp Farg Art 501

2. Cấu tạo và vật liệu chế tạo

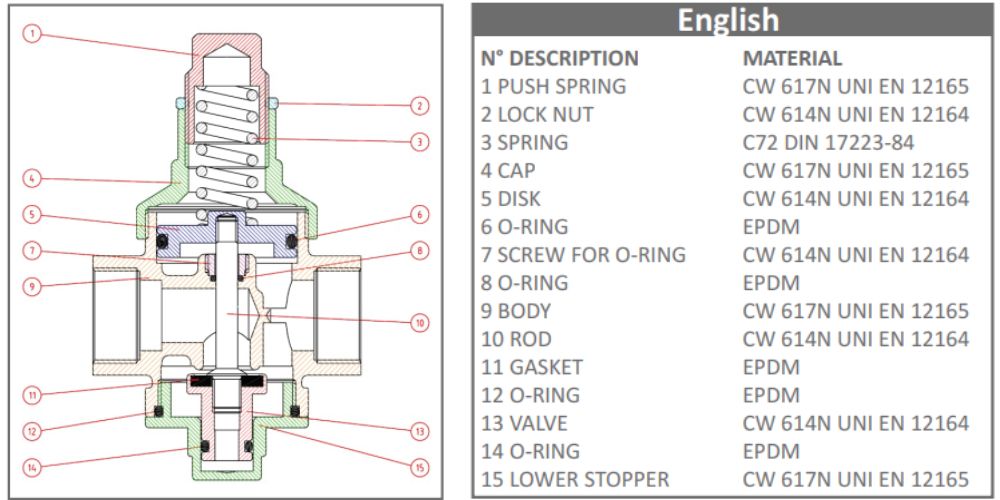

Farg Art 501 có cấu tạo được chưa làm 15 bộ phận như ảnh đính kèm, cùng với vật liệu chi tiết cho từng bộ phận. Trong bài này các kỹ sư van của Vimi sẽ giúp khách hàng dịch nghĩa các bộ phân

• 1 – PUSH SPRING: Bịt lò xo
• 2 – LOCK NUT: Nút khóa
• 3 – SPRING: Lò xo
• 4 – CAP: Nắp
• 5 – DISK: Đĩa van
• 6 – O-TING
• 7 – SCREW FOR O-RING: Ren cho O ring
• 8 – O-RING: Vòng đệm
• 9 – BODY: Thân
• 10 – ROD
• 11 – GASKET
• 12 – O-RING
• 13 – VALVE
• 14 –  O-RING
• 15 – LOWER STOPPER:

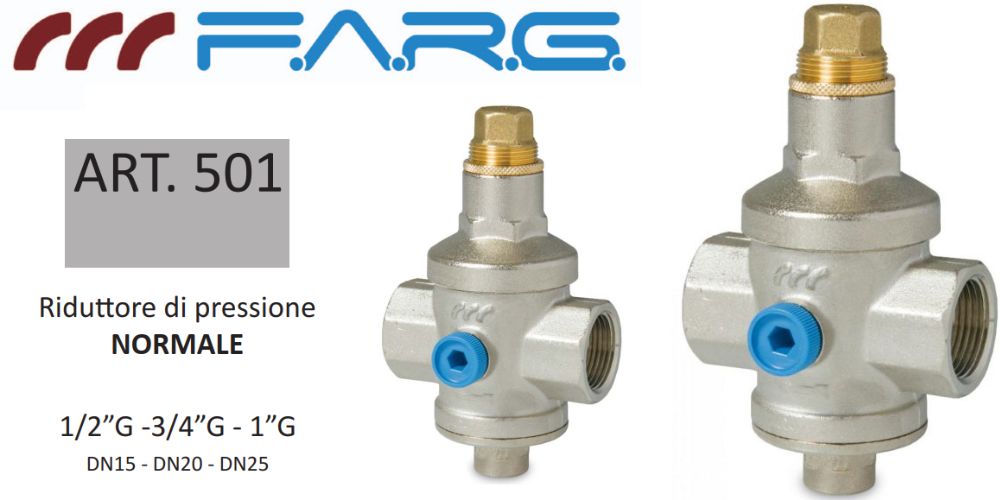

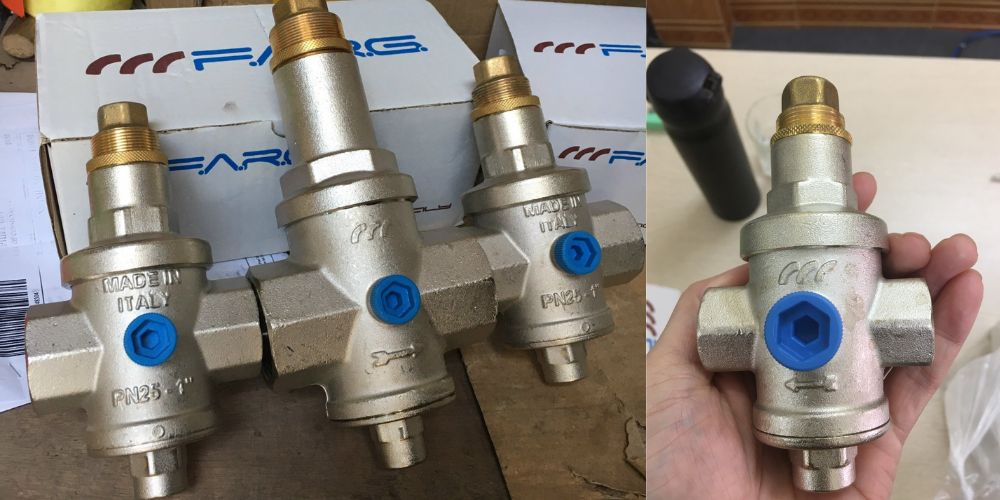

3. Kích cỡ van

Farg Art 501 có 3 kích cỡ chính là DN15, DN20 và DN25. Tương đương với các kích cỡ này là kích cỡ ren kết nối 1/2″, 3/4″ và 1″. Đồng thời đây cũng là kích cỡ theo hệ inch của van

4. Bản vẽ và kích thước của van

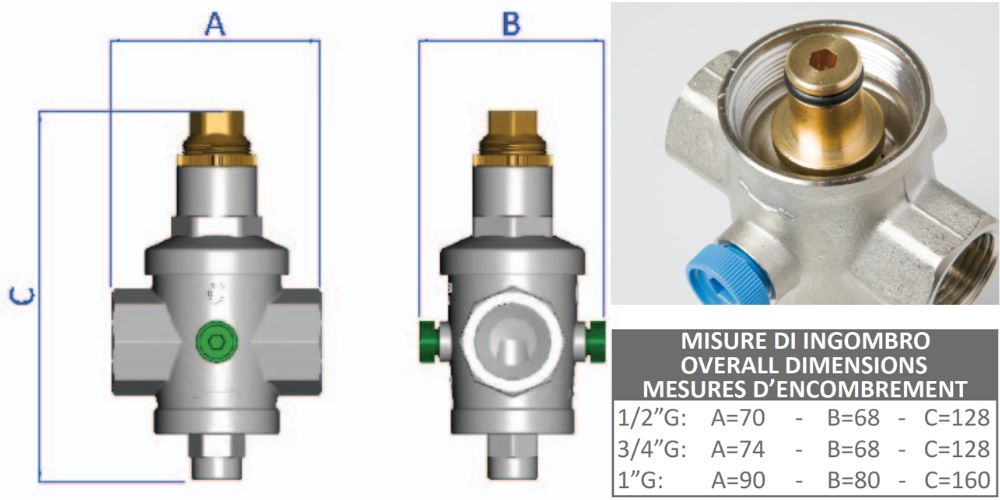

Farg Art 501 có bản vẽ chi tiết với các kích thước A, B và C theo từng kích cỡ của van như ảnh đính kèm

5. Vật liệu chế tạo van

Vật liệu chính chế tạo Farg Art 501 là đồng theo tiêu chuẩn châu Âu EN 12164 và 12165 với các mác đồng CW617N và CW614N

6. Biểu đồ tổn thất áp suất

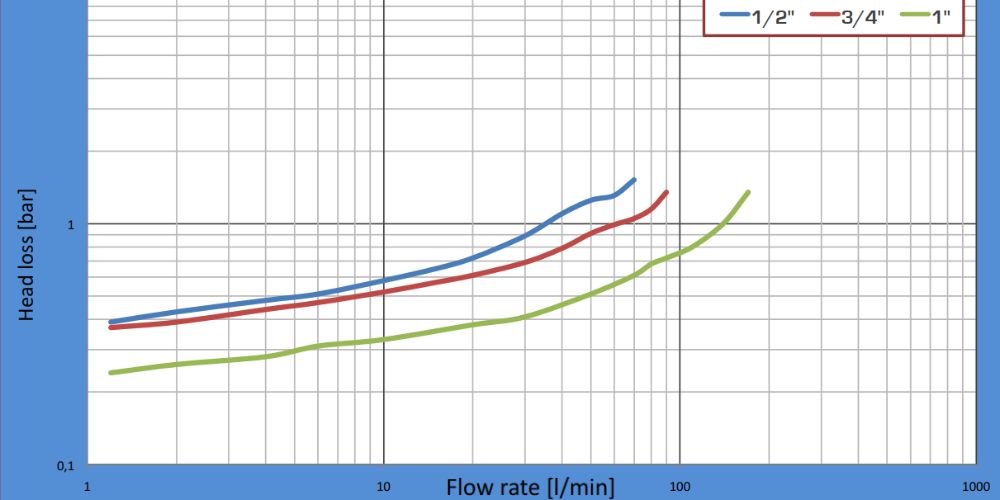

Áp suất nước sẽ giảm theo lưu lượng chảy của dòng nước qua van Farg Art 501, với biểu đồ tổn thất áp suất chi tiết như dưới đây.

Ví dụ chi tiết và cụ thể như sau:

• Với van 1″
• Với dòng chảy có lưu 100l/m
• Khi đó tổn thất áp sẽ khoảng 0.8bar
