DIN 2527 là gì

1. DIN 2527 là gì?

DIN 2527 là một trong những tiêu chuẩn mặt bích DIN của Đức quy định về mặt bích mù với tên tiếng anh là Blind Flange

• Loại mặt bích đặc hoàn toàn, không có lỗ ở giữa.
• Chức năng chính là bịt kín đầu cuối của đường ống, van hoặc thiết bị, ngăn chặn hoàn toàn dòng chảy trong hệ thống.

Đây là loại flange DIN 2527 được sử dụng phổ biến trong kiểm tra thủy lực, bảo trì đường ống và thiết kế hệ thống cần điểm kết thúc kín.

2. DIN 2527 chia bích theo 7 cấp áp suất định mức

Điểm nổi bật của mặt bích sản xuất theo tiêu chuẩn DIN 2527 là phạm vi áp suất cực rộng, bao gồm 7 cấp PN từ thấp đến cao:

• Nhóm áp suất thấp và trung bình gồm PN6, PN10, PN16 và PN25: Phù hợp cho hệ thống cấp nước, điều hòa và các đường ống dân dụng/thương mại.
• Nhóm áp suất cao gồm PN40, PN64 và PN100: Dành cho đường ống dầu khí, hóa chất và các hệ thống công nghiệp nặng đòi hỏi khả năng chịu tải lớn.

3. Thông số kỹ thuật của DIN 2527 blind flange

Mỗi kích cỡ trong bảng DIN 2527 PN10, PN16 hay các cấp khác được định nghĩa qua các thông số:

• DN (đường kính định danh)
• D (đường kính ngoài)
• b (độ dày)
• k (vòng chia lỗ bu-lông)
• d2 (đường kính lỗ bu-lông
• KG (trọng lượng).

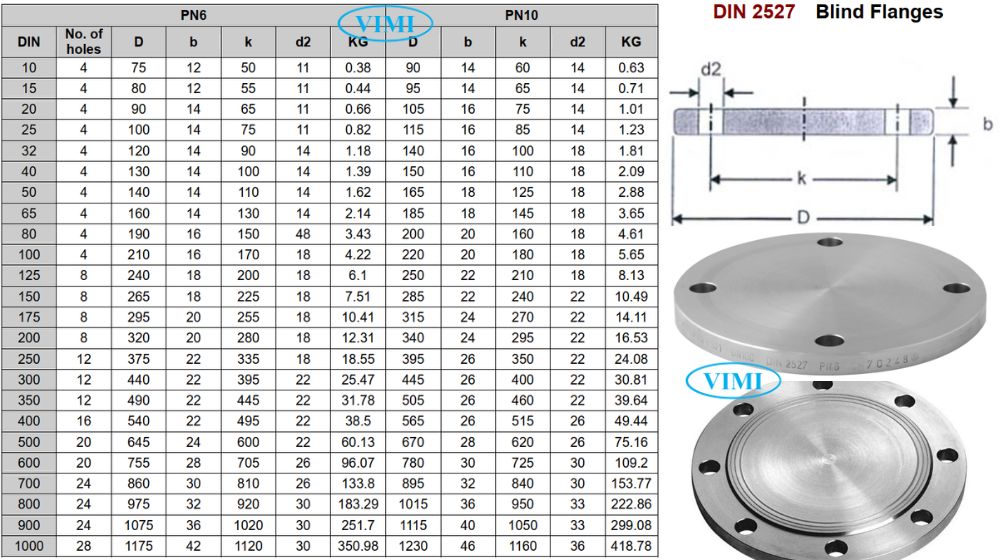

3.1 Thông số DIN 2527 PN6 và PN10

Mặt bích ở nhóm này có kích thước nhỏ gọn, trọng lượng thấp và chi phí vật liệu tiết kiệm. Với blind flange DIN 2527 chẳng hạn, tại DN 100 thì cấp PN6 chỉ nặng 4.22 kg – nhẹ nhất trong toàn bộ dải cấp áp.

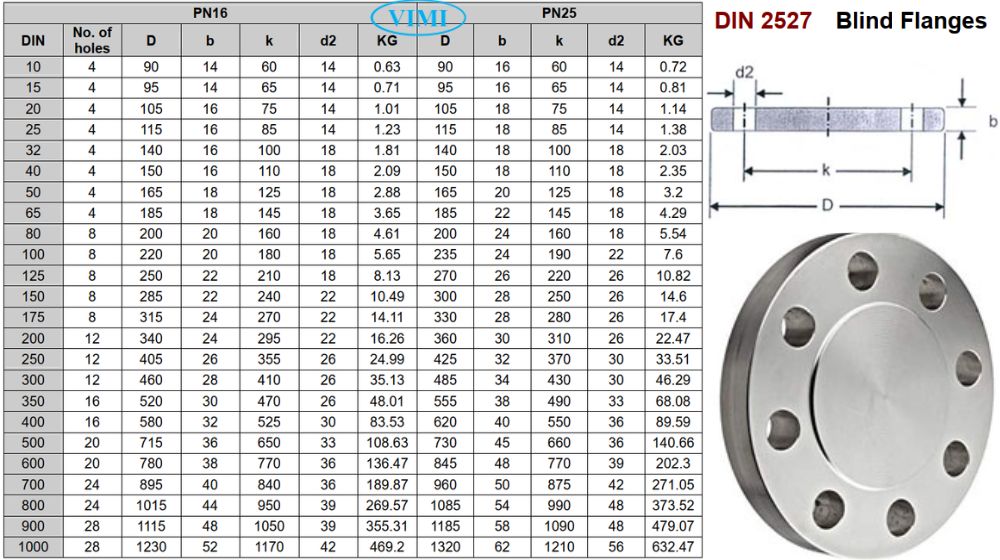

3.2 Thông số DIN 2527 PN16 và PN25

Nhóm này là “vùng làm việc” của phần lớn hệ thống công nghiệp thông thường.

• PN16 (16 bar) là cấp áp được dùng rộng rãi nhất trong thực tế – có mặt trong hệ thống hơi nước áp suất thấp, đường ống dầu thủy lực nhẹ, xử lý nước thải công nghiệp và phân phối khí đốt đô thị.
• PN25 (25 bar) bước vào vùng áp lực cao hơn, phù hợp với các ứng dụng hóa chất và nhà máy chế biến thực phẩm yêu cầu độ kín khít cao hơn.

So với nhóm PN6 và PN10, mặt bích ở nhóm này dày hơn rõ rệt – cùng DN 100, cấp PN25 có độ dày tăng lên 24 mm so với 16 mm của PN6, kéo theo trọng lượng tăng gần gấp đôi.

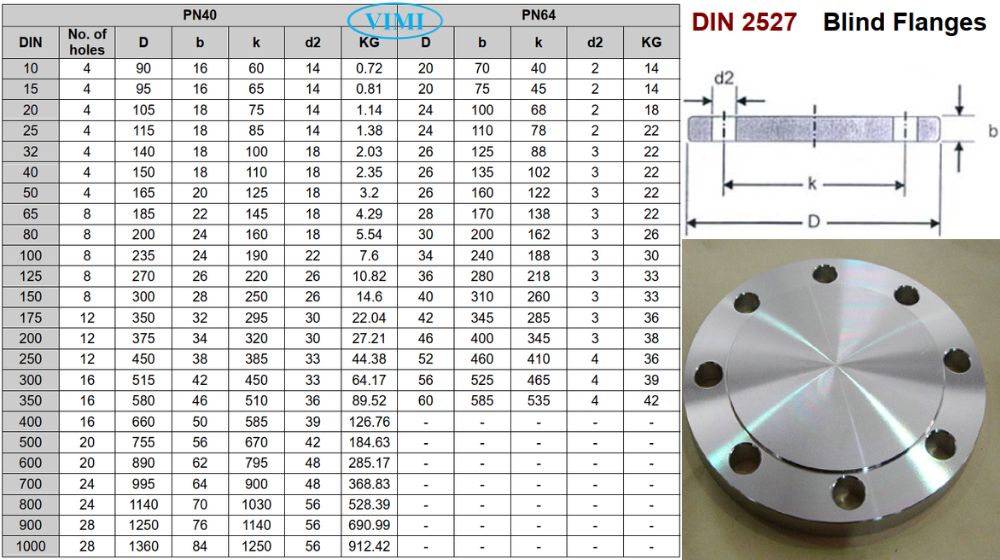

3.3 Thông số DIN 2527 PN40 và PN64

Mặt bích ở nhóm này có cấu trúc đáng kể hơn hẳn.

• Ví dụ: tại DN 500, cấp PN40 nặng tới 184 kg, gấp 3 lần so với cùng kích cỡ ở PN6.
• Đáng lưu ý là từ cấp PN64 trở lên, bảng kích thước DIN 2527 chỉ liệt kê đến DN 350, phản ánh thực tế rằng các kích cỡ lớn hơn ở áp suất cực cao đòi hỏi thiết kế và kiểm định riêng.

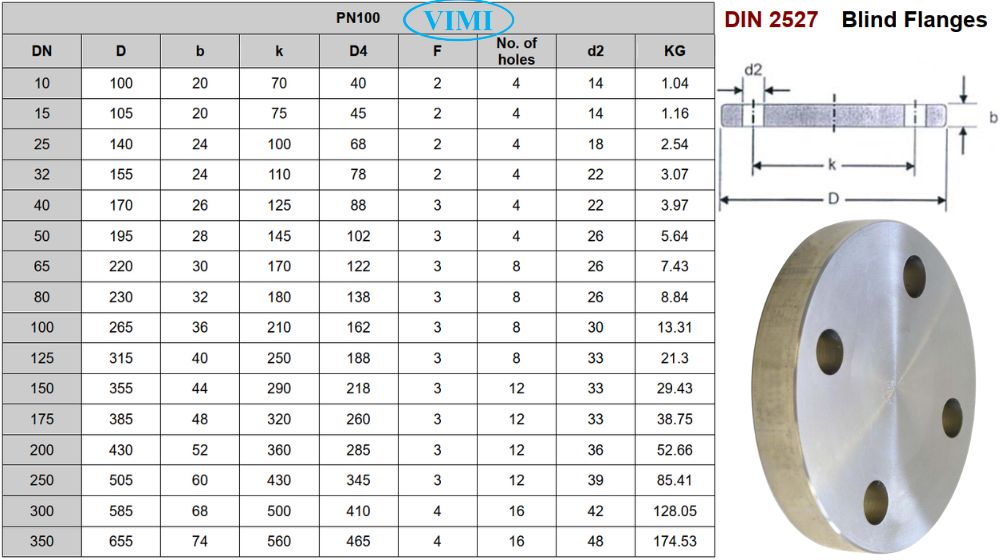

3.3 Thông số DIN 2527 PN100

Riêng ở cấp PN100, có thêm d4 (đường kính gờ raised face) và f (độ dày gờ) để tăng cường khả năng làm kín áp suất cao.

4. Kích thước tăng theo cấp áp suất

Một nguyên tắc quan trọng khi chọn blind flange DIN 2527 là cùng một DN nhưng cấp PN càng cao thì mặt bích càng lớn, dày và nặng hơn.

Tại DN 500 chẳng hạn:

• Cấp PN6 chỉ nặng 60 kg
• Trong khi PN16 lên đến 108 kg và PN40 đạt 184 kg.

Điều này phản ánh trực tiếp vào chi phí vật liệu và chi phí lắp đặt cần tính toán trong thiết kế.

5. Phạm vi kích thước theo DIN 2527

Tiêu chuẩn DIN 2527 bao phủ dải từ DN 10 đến DN 1000.

• Kích thước lớn nhất ở cấp PN40 là DN 1000 với đường kính ngoài 1.360 mm, độ dày 84 mm và trọng lượng lên tới 912 kg.
• Lưu ý rằng ở cấp PN64 và PN100, bảng kích thước chỉ liệt kê đến DN 350, do yêu cầu kỹ thuật ở cỡ lớn hơn thường được xử lý theo tiêu chuẩn riêng.

6. Ứng dụng thực tế

Flange DIN 2527 được ứng dụng rộng rãi trong:

• Bịt đầu ống trong quá trình thử áp và bảo trì
• Thiết kế đường ống có điểm dừng cố định
• Lắp đặt van và thiết bị đo lường tại các điểm kết thúc
• Trong các hệ thống cần khả năng mở lại sau này mà không phải cắt ống.
