DIN 2545 là gì

DIN 2545 là tiêu chuẩn kỹ thuật quy định mặt bích kiểu hàn phẳng hàn chịu áp suất PN40 – mức 40 bar được ứng dụng rộng rãi trong công nghiệp dầu khí, hóa chất và hệ thống hơi nước. Với dải kích thước từ DN 10 đến DN 500 và thiết kế gờ nổi Raised Face đảm bảo độ kín tuyệt đối, flange DIN 2545 là lựa chọn được hàng nghìn kỹ sư tin dùng trên toàn cầu.

1. DIN 2545 từ góc nhìn của chuyên gia đường ống

DIN 2545 quy định mặt bích phẳng hàn trượt (với tên tiếng Anh là Slip On Flange) theo tiêu chuẩn Đức, chịu áp suất định mức PN40 (40 bar – 4,0 MPa). Ống xuyên qua lỗ tâm bích, sau đó thực hiện hai mối hàn ở mặt trong và mặt ngoài. Cấu tạo này tạo mối ghép bền chắc, phù hợp với nhiều ứng dụng công nghiệp áp suất trung-cao.

2. Đặc điểm thiết kế của flange DIN 2545

Điểm nổi bật của mặt bích DIN 2545 là gờ nổi Raised Face trên bề mặt tiếp xúc.

• Khi siết bulong, lực ép tập trung vào diện tích nhỏ tạo áp lực cao lên gioăng và cho độ kín vượt trội.
• Chiều cao gờ f = 2 mm với kích thước nhỏ, tăng lên 3 mm và 4 mm với kích thước lớn hơn.

VIMI

Cảnh báo từ thực tế:

• Một số nhà cung cấp không đạt chuẩn cắt giảm hoặc bỏ qua phần gờ này.
• Hậu quả là hệ thống rò rỉ sau thời gian ngắn vận hành.
• Hãy kiểm tra kỹ chiều cao gờ f trước khi nghiệm thu sản phẩm.

3. Thông số kỹ thuật DIN 2545 PN40 theo kích thước DN

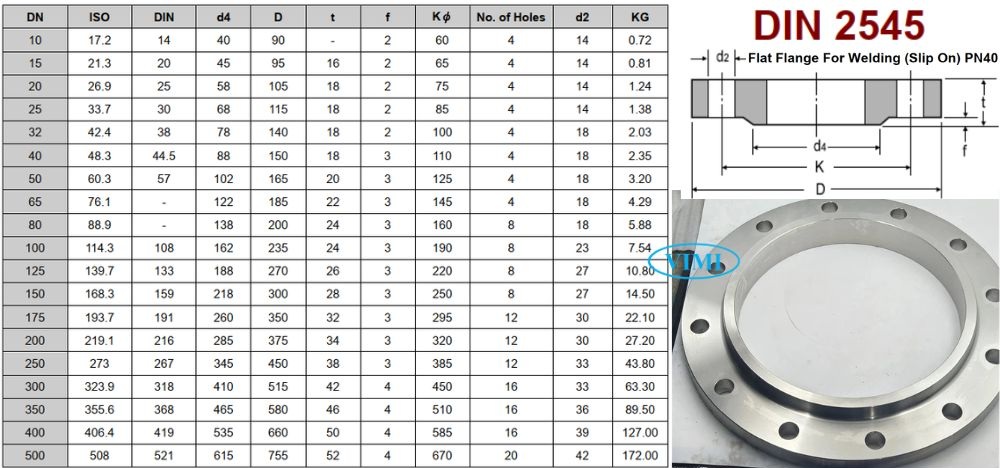

Bảng dưới đây tổng hợp thông số của mặt bích DIN theo tiêu biểu của flange DIN 2545, trong đó:

• D là đường kính ngoài
• t là độ dày
• K là đường kính vòng chia lỗ
• No là số lỗ bu lông
• d2 là đường kính lỗ bulong
• KL là khối lượng:

Lưu ý: Khối lượng tăng mạnh theo DN

• Từ 0,72 kg (DN 10) lên đến 172 kg (DN 500).
• Đây là yếu tố này ảnh hưởng trực tiếp đến chi phí vận chuyển và kết cấu đỡ ống trong thiết kế.

4. Ứng dụng thực tế của mặt bích DIN 2545 PN40

Flange DIN 2545 xuất hiện phổ biến trong các lĩnh vực, điển hình là những dự án và hệ thống sử dụng tiêu chuẩn DIN, thường thấy như

• Đường ống dầu khí: Chịu áp suất cao, yêu cầu độ kín tuyệt đối
• Nhà máy hóa chất và lọc dầu: Môi trường ăn mòn đòi hỏi tiêu chuẩn nghiêm ngặt
• Hệ thống hơi nước công nghiệp: Nhiệt điện, chế biến thực phẩm
• Cấp nước công nghiệp áp suất cao: Trạm bơm, xử lý nước thải
• Hệ thống HVAC công nghiệp: Chiller, cooling tower nhà máy và tòa nhà lớn

Nguyên tắc không thể bỏ qua:

Không bao giờ dùng mặt bích cấp PN thấp hơn yêu cầu hệ thống để tiết kiệm chi phí. Chi phí xử lý sự cố rò rỉ lớn hơn nhiều lần khoản tiết kiệm ban đầu.

5. Cách lựa chọn flange DIN 2545 chất lượng cao

Từ kinh nghiệm kiểm định thực tế, chúng tôi đúc kết 3 tiêu chí bắt buộc khi chọn mua mặt bích DIN 2545:

• Chứng chỉ vật liệu (MTR): Yêu cầu nhà cung cấp xuất trình đầy đủ, không chấp nhận sản phẩm không có giấy tờ truy xuất nguồn gốc
• Kích thước đúng chuẩn: Kiểm tra D, t, K, d2 và chiều cao gờ f theo bảng tiêu chuẩn DIN 2545 – sai lệch nhỏ dẫn đến rò rỉ hoặc không đấu nối được
• Ký hiệu đầy đủ trên thân bích: Phải có DIN 2545, cỡ DN, cấp PN40, mác vật liệu và lô sản xuất

Flange DIN 2545 đạt chuẩn là nền tảng cho hệ thống đường ống

• Vận hành ổn định
• Không rò rỉ
• Không sự cố.

Đầu tư đúng ngay từ đầu – đó là kinh nghiệm chúng tôi muốn chia sẻ với mọi kỹ sư và người mua hàng.
