DIN 2544 là gì

DIN 2544 chính là tiêu chuẩn bạn cần nắm vững khi ạn đang thiết kế hoặc thi công hệ thống đường ống ở áp suất trung bình. Đây là quy chuẩn quốc tế dành riêng cho mặt bích phẳng hàn dạng slip on flange với áp suất định mức PN25 – loại mặt bích được ứng dụng rộng rãi nhất trong công nghiệp toàn cầu

1. DIN 2544 là gì?

Khi bạn lần đầu tiếp cận thế giới mặt bích theo tiêu chuẩn DIN, bạn sẽ gặp hàng chục ký hiệu khác nhau: DIN 2631, DIN 2632, DIN 2543, DIN 2545… và DIN 2544. Mỗi tiêu chuẩn phục vụ một mục đích cụ thể. Việc hiểu đúng từng loại giúp bạn tránh được những lỗi chọn sai sản phẩm – lỗi mà chúng tôi đã chứng kiến gây thiệt hại nghiêm trọng cho nhiều dự án.

DIN 2544 là tiêu chuẩn quy định về mặt bích hàn trượt

• Hay còn gọi là flange DIN 2544 dạng Slip On (Flat Flange For Welding)
• Với mức áp suất định mức PN25, tương đương 362,5 psi hoặc 2.500 kPa.

VIMI

Thiết kế dạng phẳng hàn (Slip On) có nghĩa là ống trượt vào lòng mặt bích và được hàn cố định ở cả mặt trong lẫn mặt ngoài.

• So với bích cổ hàn (Weld Neck Flange), kiểu kết nối này đơn giản hơn, dễ căn chỉnh hơn và phù hợp với nhiều loại ống tiêu chuẩn có sẵn trên thị trường.
• Đây là lý do tại sao mặt bích slip on DIN 2544 được sử dụng phổ biến trong các hệ thống đường ống công nghiệp, hóa chất, dầu khí và xử lý nước.

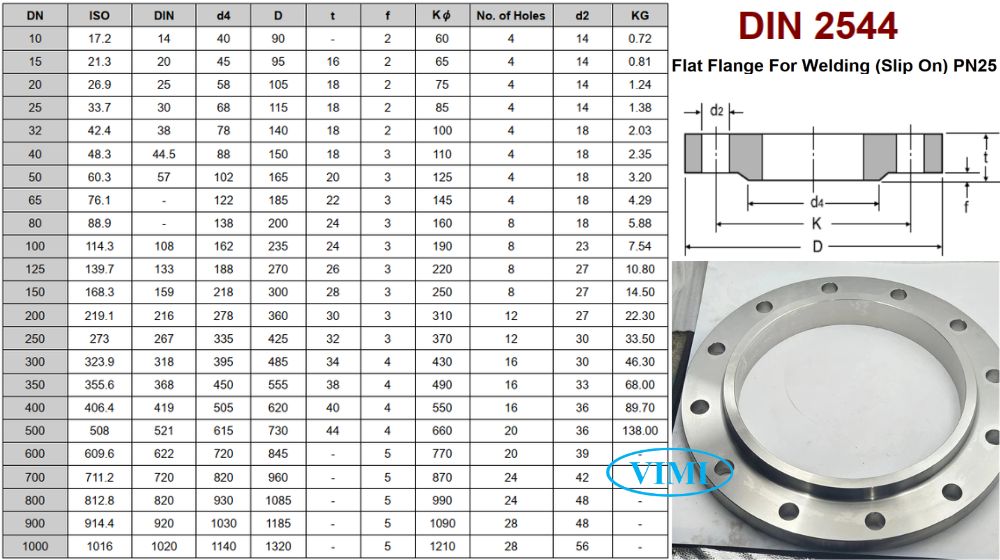

2. Kích thước và các thông số kỹ thuật cốt lõi của flange DIN 2544

Một trong những điểm mạnh của tiêu chuẩn DIN 2544 là phạm vi kích thước rất rộng, đáp ứng được hầu hết các yêu cầu trong thực tế. Từ những đường ống nhỏ trong phòng thí nghiệm đến những tuyến ống lớn trong nhà máy công nghiệp nặng, tiêu chuẩn này đều có quy định rõ ràng.

Hiểu các thông số kỹ thuật của tiêu chuẩn mặt bích DIN giúp bạn đặt hàng chính xác và tránh tình trạng mua nhầm.

• Tiêu chuẩn DIN 2544 bao quát dải kích thước từ DN 10 đến DN 1000.
• D (Đường kính ngoài mặt bích): Thông số này tăng dần theo kích thước DN.
  • Ví dụ, DN 10 có đường kính ngoài 90 mm, trong khi DN 1000 lên tới 1.320 mm.
  • Đây là thông số quyết định không gian lắp đặt cần có.
• b hoặc t (Độ dày mặt bích): Độ dày được quy định cụ thể theo từng kích thước để đảm bảo khả năng chịu áp suất PN25, trực tiếp ảnh hưởng đến độ bền và tuổi thọ của kết nối.
• DN 50 có độ dày 20 mm
• còn DN 500 tăng lên 44 mm.
• K (Đường kính vòng chia lỗ bu lông):
  • Thông số này quyết định vị trí phân bố lực siết.
  • Việc căn chỉnh đúng đường kính vòng chia K giữa hai mặt bích là yêu cầu bắt buộc để đạt được mối ghép kín tuyệt đối.
• Số lượng và đường kính lỗ bu lông (d2):
  • Số lượng lỗ bu lông thay đổi từ 4 lỗ (áp dụng cho DN 10 đến DN 65) lên đến 28 lỗ (áp dụng cho DN 900 đến DN 1000).
  • Đường kính lỗ d2 tăng từ 14 mm lên 56 mm tương ứng với kích thước DN. Phân bố lực siết đúng theo thiết kế là yếu tố quyết định độ kín của mối ghép.

3. Cấu tạo bề mặt của mặt bích DIN 2544

Trong quá trình tư vấn kỹ thuật, chúng tôi gặp không ít trường hợp người mua hàng chỉ chú ý đến kích thước DN và áp suất định mức mà bỏ qua hoàn toàn cấu tạo bề mặt tiếp xúc. Đây là sai lầm dẫn đến kết nối không kín, gioăng bị hỏng sớm và phải tháo lắp lại toàn bộ. Với flange DIN 2544 slip on, bề mặt tiếp xúc là yếu tố cần hiểu kỹ trước khi quyết định mua.

• Mặt bích DIN 2544 có phần gờ nổi (raised face) – đây là vòng tròn lồi nhô lên trên bề mặt tiếp xúc, nơi gioăng được đặt vào khi siết bu lông.
  • Chiều cao gờ (ký hiệu f) dao động từ 2 mm ở các kích thước nhỏ đến 5 mm ở các kích thước lớn nhất.
  • Đường kính ngoài của phần gờ này được ký hiệu là d4 trong bảng thông số kỹ thuật.
• Thiết kế raised face tập trung lực nén lên gioăng, tạo ra áp suất tiếp xúc đủ lớn để đảm bảo độ kín ngay cả khi áp suất làm việc tiệm cận mức PN25.
  • Khi chọn gioăng cho mặt bích DIN 2544, bạn phải đảm bảo đường kính ngoài của gioăng khớp với d4 và vật liệu gioăng phù hợp với môi chất, nhiệt độ, và áp suất thực tế trong hệ thống.

VIMI

4. Trọng lượng mặt bích DIN 2544 theo kích thước

Nhiều kỹ sư thi công và người lập dự toán thường tính toán thiếu chính xác khối lượng mặt bích khi lên kế hoạch vận chuyển, lắp đặt và kiểm tra kết cấu đỡ đường ống. Với mặt bích DIN 2544, trọng lượng thay đổi rất lớn theo kích thước DN và đây là dữ liệu bạn không nên bỏ qua trong quá trình thiết kế.

• DN 10: 0,72 kg – phù hợp cho các tuyến ống nhỏ, dễ vận chuyển và lắp đặt thủ công.
• DN 100: 7,54 kg – kích thước phổ biến trong hệ thống công nghiệp vừa, cần dụng cụ hỗ trợ khi lắp ở vị trí cao.
• DN 250: 33,50 kg – từ kích thước này trở lên, bạn bắt buộc cần thiết bị nâng hạ khi thi công.
• DN 500: 138,00 kg – trọng lượng đáng kể, yêu cầu kết cấu đỡ đường ống phải được tính toán kỹ lưỡng để tránh ứng suất tập trung tại mối ghép bích.

Dữ liệu trọng lượng này cũng ảnh hưởng trực tiếp đến chi phí vật liệu và chi phí lắp đặt. Chúng tôi khuyên bạn luôn lấy dữ liệu trọng lượng từ bảng thông số tiêu chuẩn DIN 2544 gốc thay vì ước tính, vì sai số nhỏ trong tính toán dẫn đến sai lệch lớn khi nhân với số lượng mặt bích trong một dự án quy mô.

5. Ứng dụng và lưu ý lắp đặt flange DIN 2544

Phần lớn sự cố xảy ra không phải do sản phẩm kém chất lượng mà do lắp đặt sai kỹ thuật. Với mặt bích DIN 2544 dạng slip on, có một số điểm kỹ thuật quan trọng mà người thi công phải nắm vững trước khi bắt tay vào công việc.

Mặt bích DIN 2544 được ứng dụng rộng rãi trong các hệ thống đường ống công nghiệp vận chuyển nước, hơi nước, dầu, khí và các môi chất hóa học ở áp suất làm việc không vượt quá PN25. Thiết kế slip on cho phép ống trượt qua lòng bích và hàn ở hai phía – đây là ưu điểm vượt trội về căn chỉnh so với các loại bích khác, đặc biệt trong không gian lắp đặt hạn chế.

Khi lắp đặt, bạn cần lưu ý ba điểm cốt lõi sau:

• Thứ nhất, kiểm tra sự khớp giữa đường kính trong của mặt bích và đường kính ngoài của ống – dung sai không đúng dẫn đến mối hàn yếu.
• Thứ hai, thực hiện đường hàn đều đặn và đầy đủ cả hai phía để đảm bảo độ bền cơ học và độ kín.
• Thứ ba, siết bu lông theo đúng mô men xoắn quy định và theo trình tự chéo nhau – siết không đúng phá vỡ độ phẳng bề mặt tiếp xúc và làm hỏng gioăng.

6. Chuyên gia chia sẻ cách chọn mặt bích DIN 2544 chất lượng cao

Thị trường hiện nay tràn ngập mặt bích với giá cả rất khác nhau. Một số sản phẩm trông bên ngoài giống hệt nhau nhưng thực chất không đáp ứng đúng tiêu chuẩn DIN 2544 về vật liệu, kích thước hay cơ tính. Kinh nghiệm của chúng tôi chỉ ra rằng sản phẩm không đạt tiêu chuẩn thường chỉ bộc lộ khuyết điểm sau khi hệ thống đã vận hành, khi chi phí khắc phục gấp nhiều lần so với tiết kiệm ban đầu.

• Khi lựa chọn flange DIN 2544 slip on, nên ưu tiên những sản phẩm đáp ứng đầy đủ các tiêu chí sau:
  • Vật liệu được chứng nhận theo tiêu chuẩn (thường là thép carbon P250GH hoặc tương đương)
  • Kích thước được kiểm tra bằng thiết bị đo và khớp chính xác với bảng thông số DIN 2544 gốc
  • Nhà sản xuất cung cấp đầy đủ chứng chỉ kiểm tra vật liệu (Mill Certificate) và báo cáo kiểm tra kích thước.

Một mặt bích không đạt tiêu chuẩn DIN 2544 trong hệ thống áp suất 25 bar là mối nguy hiểm thực sự – không chỉ cho thiết bị mà còn cho con người vận hành

DIN 2544 là tiêu chuẩn kỹ thuật rõ ràng, chi tiết và được kiểm chứng qua hàng thập kỷ ứng dụng trong công nghiệp toàn cầu. Ba nguyên tắc tôi áp dụng trong suốt sự nghiệp và khuyến nghị với tất cả những ai đang xây dựng hoặc vận hành hệ thống đường ống.

• Sử dụng sản phẩm được chứng nhận đúng tiêu chuẩn DIN 2544
• Lắp đặt đúng kỹ thuật
• Chọn nhà cung cấp uy tín
