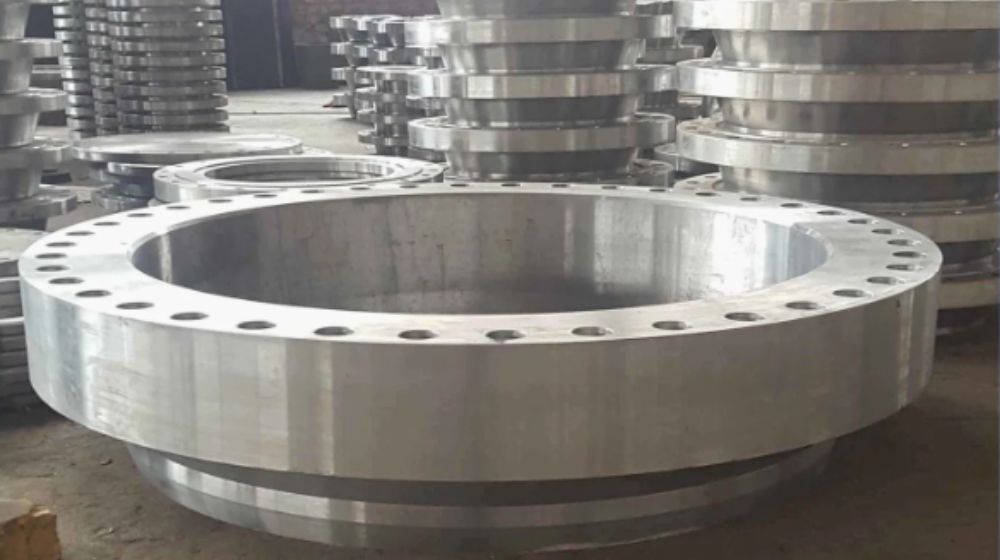

DIN 2635 là gì

Trong lĩnh vực kỹ thuật đường ống áp lực cao, tiêu chuẩn DIN 2635 đóng vai trò xương sống cho các hệ thống vận hành tại mức áp suất PN40. Với thiết kế kiểu cổ hàn (Welding Neck Flange) đặc trưng, loại mặt bích này đảm bảo sự bền bỉ tuyệt đối trước các biến động về nhiệt và ứng suất.

1. Tổng quan về tiêu chuẩn bích thép DIN 2635 trong công nghiệp

Tiêu chuẩn DIN 2635 đóng vai trò là “kim chỉ nam” cho việc sản xuất và lắp đặt loại mặt bích cổ hàn chuyên dụng cho mức áp suất PN40. Trong hệ thống tiêu chuẩn DIN của Đức, đây là dòng bích được thiết kế để chịu đựng các điều kiện vận hành khắc nghiệt, nơi mà sự rò rỉ có thể dẫn đến những thảm họa nghiêm trọng về vận hành và chi phí.

Khi nhắc đến DIN 2635, chúng ta đang nói về một thiết kế ưu việt với phần cổ (hub) vuốt côn dài.

• Cấu tạo này không đơn thuần là để tạo hình mà là một giải pháp kỹ thuật giúp phân bổ ứng suất từ đường ống sang mặt bích một cách đồng đều
• Đối với các kỹ sư thiết kế, việc hiểu rõ thông số DIN 2635 giúp bạn kiểm soát được độ bền mỏi của mối hàn
• Đặc biệt là trong các hệ thống có sự giãn nở nhiệt liên tục hoặc hiện tượng búa nước thường xuyên xảy ra.

2. Đặc điểm kỹ thuật và cấu tạo của flange DIN 2635

Mỗi chi tiết trên flange DIN 2635 đều được tính toán một cách nghiêm ngặt để đảm bảo khả năng chịu tải lên tới 40 bar (tương đương 4000 kPa). Từ độ dày đĩa bích (b) cho đến chiều cao cổ (h1), tất cả đều vượt trội hơn hẳn so với các dòng PN10 hay PN16, nhằm tạo ra một rào cản vững chắc chống lại áp suất nội tại của dòng lưu chất.

Việc nhận diện flange DIN 2635 trên công trường đòi hỏi sự tinh mắt và kinh nghiệm. Bạn cần chú ý đến phần gờ (Raised Face – d4) và chiều cao gờ (f).

• Thông thường, với các kích thước nhỏ, chiều cao gờ là 2mm, nhưng sẽ tăng lên 4mm ở các kích thước lớn.
• Điểm mấu chốt nằm ở phương pháp kết nối hàn đối đầu (butt weld).
• Đầu cổ hàn của bích phải có độ dày thành (S) tương ứng với độ dày của ống để tạo ra một đường hàn xuyên thấu, đảm bảo không có điểm thắt nút gây cản trở dòng chảy hoặc tạo ra vùng xoáy áp suất.

3. Thông số kích thước phổ biến của mặt bích DIN 2635

Hệ thống thông số của DIN 2635 bao phủ dải kích thước rộng từ DN 10 đến DN 500, đáp ứng hầu hết các nhu cầu từ đường ống phụ trợ đến trục chính. Trọng lượng và kích thước của bích tỷ lệ thuận với khả năng chịu tải, đòi hỏi người mua hàng phải cực kỳ cẩn trọng khi đối chiếu bảng thông số kỹ thuật để tránh nhầm lẫn giữa các cấp áp suất.

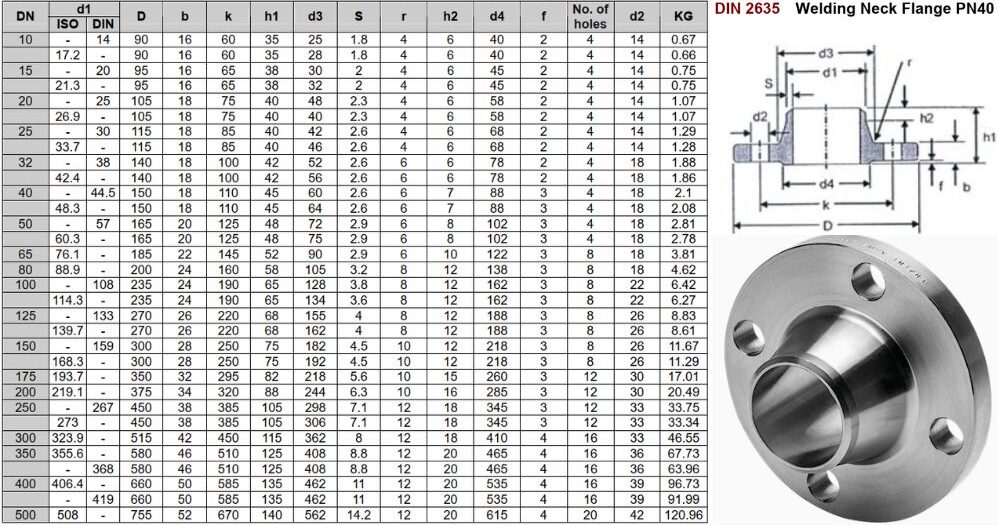

Dưới đây là bảng các kích thước trọng yếu mà bạn thường xuyên bắt gặp:

Dựa trên kinh nghiệm của chúng tôi, sai lầm phổ biến nhất của người mới là chỉ nhìn vào đường kính ngoài (D) mà quên mất số lỗ bu lông và độ dày (b).

• Một mặt bích DIN 2635 ở kích thước DN 100 có 8 lỗ bu lông với độ dày 24mm, chắc chắn hơn rất nhiều so với bích PN16.
• Việc sử dụng sai cấp áp suất sẽ dẫn đến biến dạng mặt bích dưới áp lực cao, gây phá hủy gioăng và rò rỉ hệ thống.

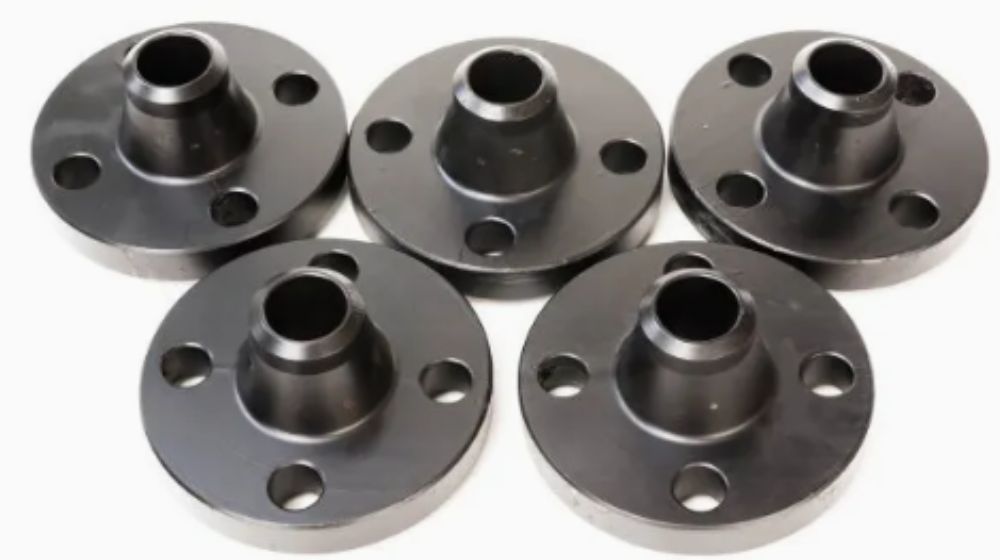

4. Kinh nghiệm lựa chọn và lắp đặt bích DIN 2635 an toàn

Để hệ thống vận hành trơn tru, việc sở hữu mặt bích đúng chuẩn DIN 2635 chỉ là điều kiện cần, điều kiện đủ nằm ở chất lượng phôi thép và kỹ thuật lắp đặt. Chúng tôi khuyên người dùng ưu tiên các sản phẩm có chứng chỉ xuất xứ và chất lượng (CO/CQ) rõ ràng, bởi vì ở áp suất 40 bar, bất kỳ một vết rỗ khí hay tạp chất nào trong thép cũng trở nên nguy hiểm cho hệ thống.

Khi tiến hành lắp đặt bích cổ hàn theo tiêu chuẩn DIN 2635, cần phải

• Thực hiện vát mép đầu ống đồng nhất với đầu cổ bích.
• Quá trình siết bu lông cần thực hiện theo sơ đồ hình sao (đối xứng) để lực ép lên gioăng (gasket) đạt được sự đồng đều tuyệt đối.
• Đừng bao giờ tiết kiệm chi phí bằng cách sử dụng bu lông cấp bền thấp
• Với PN40, bu lông phải đạt cấp bền tối thiểu 8.8 để đảm bảo không bị giãn dài dưới áp suất lớn.

Lựa chọn DIN 2635 là lựa chọn sự an tâm dài hạn cho nhà đầu tư và sự an toàn cho đội ngũ vận hành. Tiêu chuẩn mặt bích DIN này không chỉ là những con số trên bản vẽ, mà là kết quả của hàng thập kỷ nghiên cứu về cơ học chất lỏng và sức bền vật liệu của nền công nghiệp Đức, mang lại tính đồng bộ và khả năng lắp lẫn toàn cầu.
