DIN 2576 là gì

DIN 2576 là tiêu chuẩn Đức quy định mặt bích phẳng hàn trượt với áp suất định mức PN10, tương đương 10 bar. Khác với các mặt bích áp suất cao, flange DIN 2576 sử dụng bề mặt phẳng hoàn toàn, phù hợp với hệ thống cấp thoát nước, xử lý nước thải và HVAC công nghiệp. Dải kích thước từ DN 10 đến DN 600 đáp ứng đa dạng nhu cầu thiết kế và thi công đường ống.

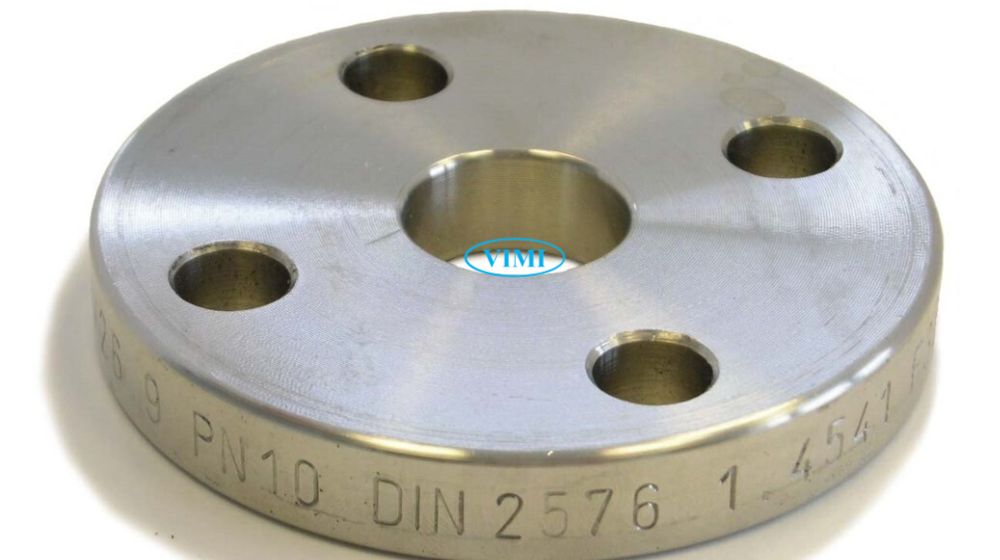

1. DIN 2576 là tiêu chuẩn gì

DIN 2576 là tiêu chuẩn kỹ thuật của Đức, quy định mặt bích phẳng dùng để hàn – với tên tiếng Anh là Slip On Flange  với

• Mức áp suất định mức PN10, tương đương 10 bar (khoảng 145 psi hoặc 1.000 kPa).
• Tiêu chuẩn này bao phủ dải kích thước từ DN 10 đến DN 600, đáp ứng đa số nhu cầu đường ống trong các hệ thống áp suất thấp đến trung bình.

Điểm cần ghi nhớ:

• DIN 2576 thuộc nhóm mặt bích hàn trượt, cho phép ống xuyên qua lỗ tâm bích trước khi thực hiện hai mối hàn – một ở mặt trong, một ở mặt ngoài.
• Cấu tạo này cho phép căn chỉnh vị trí dễ dàng trong thi công và tạo mối ghép bền chắc sau khi hàn hoàn chỉnh.

2. Đặc điểm thiết kế của flange DIN 2576

Mặt bích theo tiêu chuẩn DIN 2576 khác biệt so với các loại mặt bích khác, đây là điểm then chốt quyết định phạm vi ứng dụng và cách lắp đặt đúng kỹ thuật của loại mặt bích này.

• Khác với DIN 2545 (PN40) có gờ nổi Raised Face, mặt bích DIN 2576 PN10 sử dụng bề mặt phẳng hoàn toàn (Flat Face).
• Thiết kế này phù hợp với hệ thống áp suất thấp, nơi lực siết bulong phân bổ đều trên toàn bộ diện tích tiếp xúc giữa hai mặt bích và gioăng.
• Về kết nối bulong, số lượng lỗ được tính toán kỹ lưỡng theo từng cỡ DN:
  • Từ 4 lỗ cho kích thước nhỏ (DN 10 đến DN 65) lên đến 20 lỗ cho DN 600.
  • Sự phân bổ lực siết đồng đều này đảm bảo độ kín khít toàn bộ chu vi mặt bích, ngăn ngừa rò rỉ trong suốt vòng đời vận hành của hệ thống.

Lưu ý từ thực tế:

Với mặt bích phẳng DIN 2576, gioăng phải phủ toàn bộ bề mặt tiếp xúc – không được dùng gioăng kích thước nhỏ hơn. Sai sót này dẫn đến rò rỉ cục bộ dù bulong đã siết đúng mô-men.

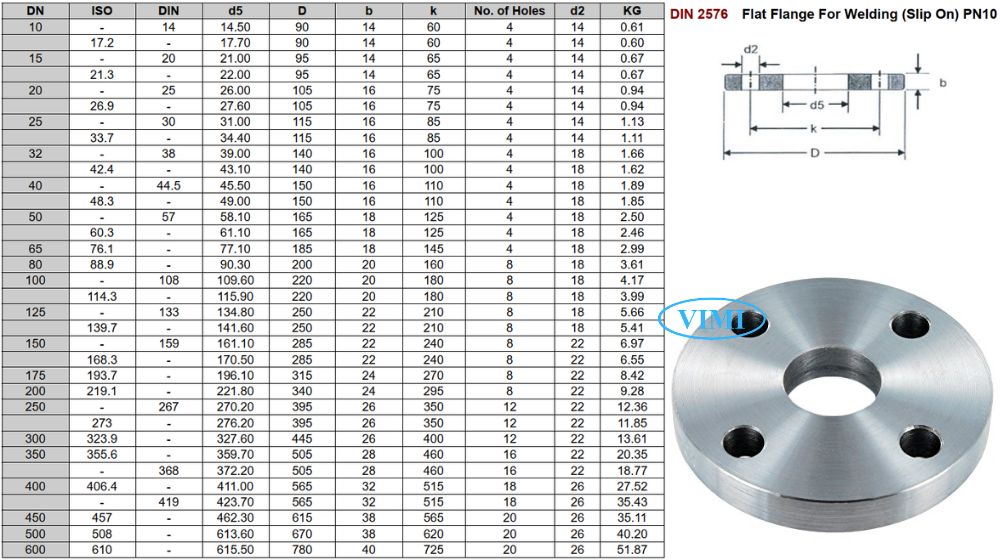

3. Thông số kỹ thuật flange DIN 2576 PN10 theo từng kích thước DN

Bảng thông số kỹ thuật là tài liệu bắt buộc với bất kỳ kỹ sư thiết kế hay bộ phận mua hàng nào khi làm việc với mặt bích DIN 2576. Nắm vững các thông số này giúp bạn đặt đúng hàng, tránh sai sót trong đấu nối và đảm bảo hệ thống hoạt động đúng thiết kế ngay từ lần lắp đặt đầu tiên.

Các ký hiệu kích thước trong tiêu chuẩn DIN 2576 bao gồm:

• D (đường kính ngoài mặt bích)
• b (độ dày mặt bích)
• k (đường kính vòng chia lỗ bulong)
• d2 (đường kính lỗ bulong)
• KG (khối lượng).

Nhận xét quan trọng:

• Độ dày b của flange DIN 2576 tăng từ 14 mm (DN 10) lên 40 mm (DN 600), phản ánh yêu cầu kết cấu ngày càng cao theo kích thước ống.
• So với DIN 2545 PN40, độ dày và đường kính ngoài của DIN 2576 PN10 nhỏ hơn do mức áp suất làm việc thấp hơn

4. So sánh flange DIN 2576 PN10 với các tiêu chuẩn mặt bích DIN liên quan

Một trong những câu hỏi tôi gặp nhiều nhất từ các kỹ sư trẻ là: Nên chọn DIN 2573, DIN 2576 hay DIN 2545 cho hệ thống của mình? Câu trả lời đúng không phụ thuộc vào giá hay sở thích  mà hoàn toàn phụ thuộc vào áp suất làm việc thực tế của hệ thống đường ống.

Hệ tiêu chuẩn mặt bích Slip On của DIN phân cấp rõ ràng theo áp suất định mức PN:

• DIN 2573: PN6 (6 bar) – phù hợp với hệ thống áp suất rất thấp, thường dùng trong cấp thoát nước dân dụng
• DIN 2576: PN10 (10 bar) – lựa chọn phổ biến cho hệ thống nước công nghiệp, xử lý nước thải, HVAC
• DIN 2543: PN16 (16 bar) – áp suất trung bình, dùng trong cấp nước áp lực cao, hệ thống chữa cháy
• DIN 2545: PN40 (40 bar) – áp suất cao, ứng dụng dầu khí, hóa chất, hơi nước công nghiệp

So với DIN 2573 PN6, flange DIN 2576 PN10 có

• Độ dày b và đường kính ngoài D lớn hơn ở hầu hết các cỡ DN.
• Đây là yêu cầu bắt buộc để chịu được mức áp suất cao hơn 67% so với PN6.

5. Ứng dụng thực tế của mặt bích DIN 2576

Flange DIN 2576 PN10 xuất hiện ở rất nhiều công trình khác nhau và thường được ứng dụng rộng rãi trong các lĩnh vực sau:

• Hệ thống cấp thoát nước đô thị và công nghiệp: Áp suất vận hành trong khoảng 6–10 bar, phù hợp với cấp PN10 của DIN 2576
• Nhà máy xử lý nước thải: Đường ống dẫn bùn, hóa chất xử lý và nước đã xử lý đều ứng dụng tiêu chuẩn này
• Hệ thống làm mát công nghiệp (cooling water): Đường ống nước làm mát trong nhà máy sản xuất, nhà máy điện
• Hệ thống HVAC tòa nhà thương mại và công nghiệp: Đường ống chiller, tháp giải nhiệt, hệ thống AHU
• Đường ống nông nghiệp và thủy lợi: Hệ thống tưới tiêu áp lực thấp quy mô lớn

DIN 2576 PN10 là tiêu chuẩn quốc tế được thừa nhận rộng rãi. Việc áp dụng đúng tiêu chuẩn này không chỉ đảm bảo chất lượng kỹ thuật mà còn tạo điều kiện thuận lợi khi bảo dưỡng, thay thế phụ kiện và mở rộng hệ thống sau này.

6. Tiêu chí lựa chọn flange DIN 2576 đạt chuẩn

Để bạn lựa chọn flange DIN 2576 chất lượng cao, tránh rủi ro cho hệ thống của mình.

• Vật liệu và chứng chỉ kiểm định.
  • Mặt bích DIN 2576 tiêu chuẩn được chế tạo từ thép carbon (carbon steel) hoặc thép không gỉ (stainless steel) cho môi trường ăn mòn.
  • Yêu cầu nhà cung cấp cung cấp đầy đủ Material Test Report (MTR) – đây là căn cứ kiểm tra thành phần hóa học và cơ tính vật liệu, không thể bỏ qua.
• Kích thước và dung sai gia công.
  • Các thông số D, b, k và d2 phải khớp chính xác với bảng tiêu chuẩn DIN 2576.
  • Sai lệch dù nhỏ dẫn đến không đấu nối được hoặc phân bổ lực siết không đều, ảnh hưởng trực tiếp đến độ kín của mối ghép.
• Ký hiệu truy xuất nguồn gốc, flange DIN 2576 đạt chuẩn phải có đánh dấu rõ ràng trên thân bích:
  • Ký hiệu tiêu chuẩn (DIN 2576)
  • Kích cỡ DN
  • Cấp áp suất PN10
  • Mác vật liệu và lô sản xuất

Chọn nhà cung cấp có đội ngũ kỹ thuật am hiểu tiêu chuẩn DIN, sẵn sàng tư vấn và hỗ trợ chọn đúng sản phẩm ngay từ giai đoạn thiết kế. Một nhà cung cấp có chuyên môn giúp bạn tránh được những sai lầm không đáng có và tiết kiệm chi phí trong dài hạn.
