DIN 2573 là gì
Trong hệ thống đường ống công nghiệp, việc lựa chọn đúng loại mặt bích đóng vai trò then chốt đảm bảo an toàn và hiệu suất vận hành. Tiêu chuẩn DIN 2573 quy định mặt bích phẳng dùng để hàn (slip-on flange) với cấp áp suất PN6, bao phủ dải kích cỡ từ DN 10 đến DN 500. Bài viết dưới đây tổng hợp đầy đủ đặc điểm cấu tạo, thông số kỹ thuật và ứng dụng thực tế của tiêu chuẩn này.
1. Tiêu chuẩn DIN 2573 là gì?
DIN 2573 là tiêu chuẩn kỹ thuật của Đức quy định về mặt bích phẳng dùng để hàn (flat welding flange), còn gọi là mặt bích rỗng (slip-on flange). Đây là một trong những loại mặt bích phổ biến nhất trong hệ thống đường ống công nghiệp.
2. Đặc điểm nổi bật flange DIN 2573
Falnge DIN 2573 được thiết kế cho cấp áp suất PN6 (tối đa 6 bar ≈ 87 psi), phù hợp với các ứng dụng áp suất thấp đến trung bình.
Về kiểu lắp đặt:
Ống được luồn qua lỗ trung tâm của mặt bích DIN 2573 PN6, sau đó hàn kín ở mặt ngoài để tạo liên kết chắc chắn và kín khít.
3. Thông số kỹ thuật chính DIN2573

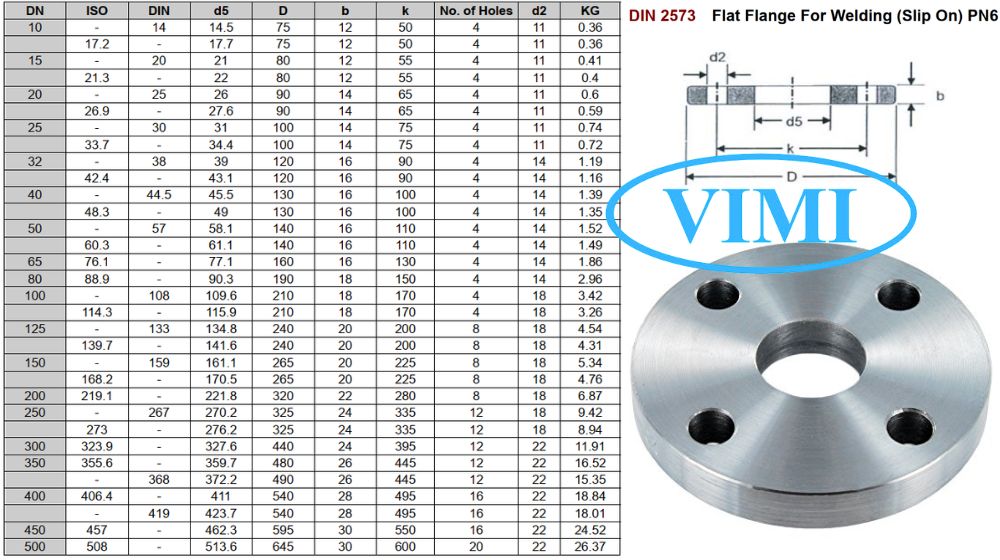

Tiêu chuẩn DIN 2573 bao phủ dải kích cỡ từ DN 10 đến DN 500, với các thông số được tra cứu theo bảng:
- D – đường kính ngoài mặt bích
- d5 – đường kính lỗ trong (ống xuyên qua)
- b – độ dày mặt bích
- k – đường kính đường tâm lỗ bu lông
- d2 – đường kính lỗ bu-lông
- KG – trọng lượng (kg)
Trọng lượng dao động từ khoảng 0.36 kg (DN 10) đến 26.37 kg (DN 500), với số lượng lỗ bu-lông từ 4 đến 20 tùy kích cỡ.
