Rất nhiều người dùng đã và đang sử dụng mặt bích BS, tuy nhiên tìm hiểu về “Tiêu chuẩn mặt bích BS là gì”, chưa có nhiều nguồn thông tin chuẩn chia sẻ. Bằng kiến thức và kinh nghiệm lắp đặt, thi công loại phụ kiện này, đội ngũ kỹ sư và chuyên gia của chúng tôi chia sẻ tới quý độc giả quan tâm đến tiêu chuẩn này.

1 Mặt bích được sản xuất theo những tiêu chuẩn nào

Trên thế giới và tại Việt Nam chúng ta có rất nhiều loại mặt bích khác nhau, dùng để kết nối ống với van công nghiệp (Ví dụ: Van bướm, van bi mặt bích, van cổng,…) hay các thiết bị đo và phụ kiện ống khác. Mặt bích được sản xuất theo các tiêu chuẩn khác nhau, với mục đích đưa ra các sản phẩm có quy cách về kích thước, vật liệu, áp lực – nhiệt độ giới hạn, hay phạm vi ứng dụng khác nhau.

Mỗi tiêu chuẩn kỹ thuật, được áp dụng cho các lĩnh vực khác nhau, các nền công nghiệp khác nhau trên thế giới, các khu vực địa lý khác nhau trên thế giới cũng thường áp dụng các tiêu chuẩn riêng của họ.

Với mặt bích, đặc biệt là mặt bích được sử dụng tại Việt Nam chúng ta, được chế tạo theo nhiều tiêu chuẩn mặt bích khác nhau và tiêu chuẩn bích BS là một trong những tiêu chuẩn được sử dụng trong việc chế tạo

2 Tiêu chuẩn mặt bích BS là gì

Trong lĩnh vực kỹ thuật công nghiệp, đặc biệt là lĩnh vực đường ống và hệ thống, hầu hết các kỹ thuật viên hoặc người dùng đều biết đến Tiêu Chuẩn BS – Viết tắt bởi ” British Standards ” – Dịch ra tiếng Việt có nghĩa là Tiêu Chuẩn Anh

2.1 BS – lịch sử hình thành

Bộ Tiêu chuẩn Anh ( BS ) là tập hợp các tiêu chuẩn, do Tập đoàn BSI (British Stadards Institue => link_ https://www.bsigroup.com/vi-VN/About-BSI/Our-history) xây dựng và phát hành. BSI là tổ chức duy nhất phát hành tiêu chuẩn quốc gia, được chính phủ Anh công nhận chính thức vào năm 1942, người khởi xướng xây dựng nên tập đoàn này là Ngài John Wolfe – Barry – người thiết kế Tower Bridge Luân Đôn

Hiện nay bộ tiêu chuẩn BS có hơn 31.000 tiêu chuẩn được ban hành bao trùm các chủ đề chính như sau: Xây dựng dân dụng, vật liệu và hóa chất, điện tử, sản phẩm và dịch vụ tiêu dùng, chăm sóc sức khỏe, hệ thống quản lý….trong đó tiêu chuẩn bích BS về mặt bích có ký hiệu là tiêu chuẩn bích BS4504

Những sản phẩm đạt tiêu chuẩn BS, sẽ được tổ chức này đóng dấu Kite Mark, giúp người sử dụng có thể nhận diện sản phẩm đạt Tiêu Chuẩn Anh

2.2 Phạm vi áp dụng tiêu chuẩn bích BS là gì

Từ những năm trước và sau chiến tranh thế giới thứ 2, tiêu chuẩn BS đã được nhiều nước trên thế giới sử dụng, bởi Tập Đoàn BIS chính là đơn vị xây dựng thành công bộ tiêu chuẩn quốc tế ISO 9000 dựa theo BS 5750, một hệ thống quản lý chất lượng đầu tiên trên thế giới, được công bố bởi BSI vào năm 1979.

Sau các lần sửa đổi năm 1994, 2000 sau đó là vào năm 2008, hệ thống quản lý chất lượng tiêu chuẩn quốc tế này, đã cấp hơn 1 triệu chứng chỉ ISO 9001 (năm 2000 và năm 2008 cộng lại) và ban hành tại 178 quốc gia trên thế giới vào cuối năm 2009.

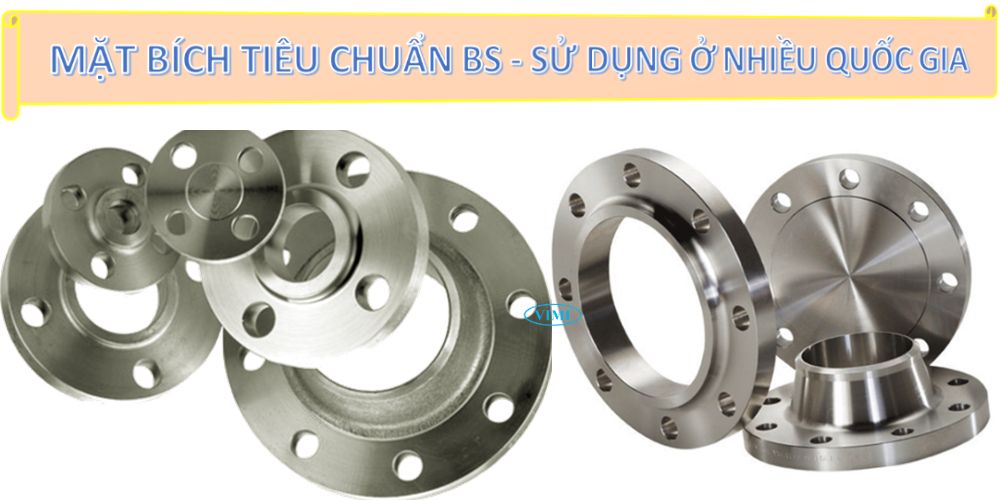

Tiêu chuẩn BS có tính toàn cầu cao, việc tiêu chuẩn mặt bích BS 4504 được sử dụng hầu hết các quốc gia trong đó có Việt Nam chúng ta, là điều thật dễ hiểu, bởi tính lắp lẫn trong các hệ thống đường ống khác nhau cùng áp dụng tiêu chuẩn BS.

3 Chủng loại mặt bích theo tiêu chuẩn bích BS

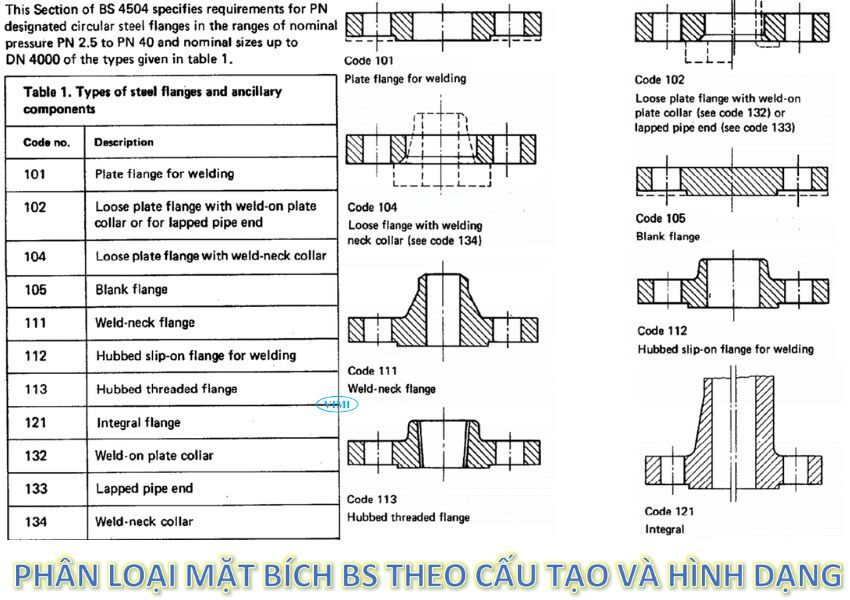

Theo hệ thống tiêu chuẩn BS – Tiêu chuẩn mặt bích BS có số hiệu BS 4504, người ta phân mặt bích thành các chủng loại (Code) khác nhau, theo hình dạng và cấu tạo. Theo đó, ứng với mỗi chủng loại chúng được kết nối bằng các phương pháp như: Kết nối hàn (hàn tấm, hàn có cổ…), kết nối dạng côn, mặt bích mù, hay các kiểu kết nối đặc biệt khác

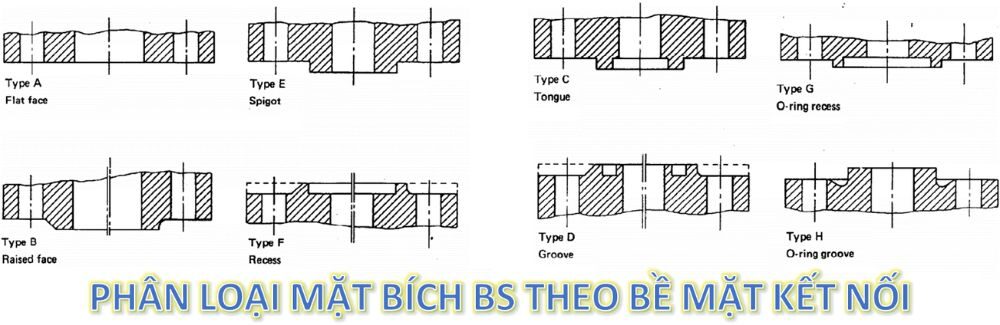

Ngoài ra, dựa vào kiểu dạng của bề mặt kết nối, tiêu chuẩn này cũng chia ra các loại như: Loại A – Bề mặt kết nối kiểu FF; Loại B – Bề mặt kết nối kiểu RF; Loại C và D – Bề mặt kết nối kiểu TG;…

4 Vật liệu chế tạo và áp lực giới hạn của tiêu chuẩn mặt bích BS là gì

Vật liệu chế tạo được quy đinh cụ thể trong tiêu chuẩn này, theo đó với những phương pháp chế tạo mặt bích khác nhau (gồm: Chế tạo từ thép tấm, rèn, hoặc đúc nguyên khối) sẽ có những loại vật liệu mà được quy đinh rõ theo các Tiêu Chuẩn mặt bích BS về vật liệu như dưới đây

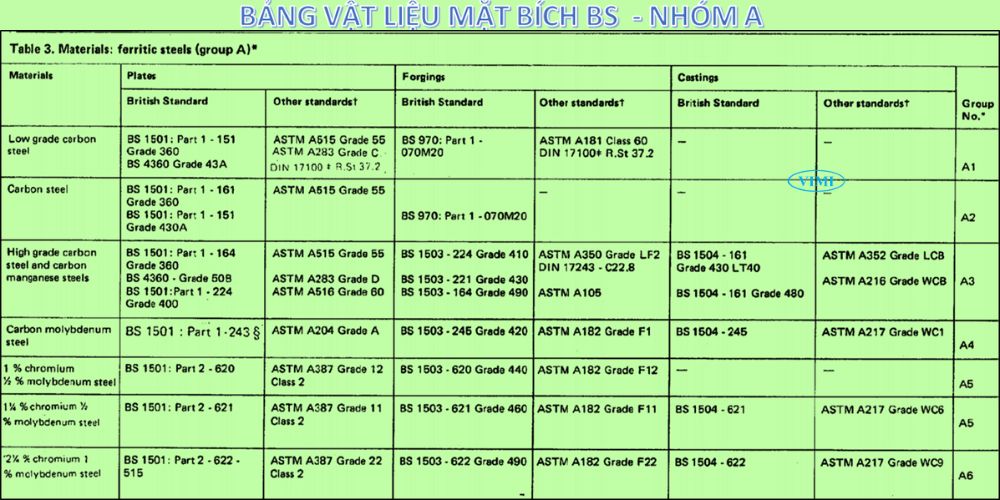

4.1 Vật liệu nhóm A

Tại bảng 3 của tiêu chuẩn bích BS sẽ qui định chi tiết mác vật liệu cho nhóm thép ferritic steel

4.2 Vật liệu nhóm B

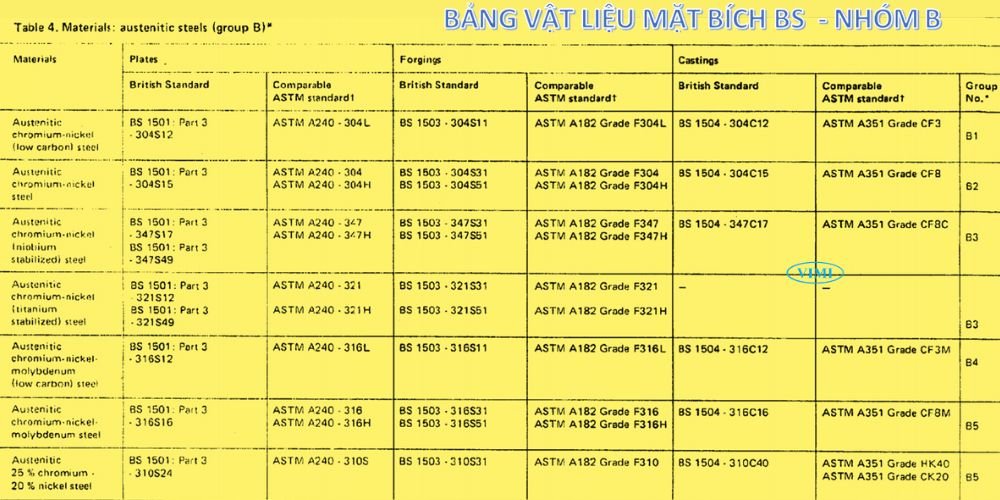

Bảng 4 của tiêu chuẩn bích BS sẽ qui định chi tiết mác vật liệu cho nhóm thép austenitic steel

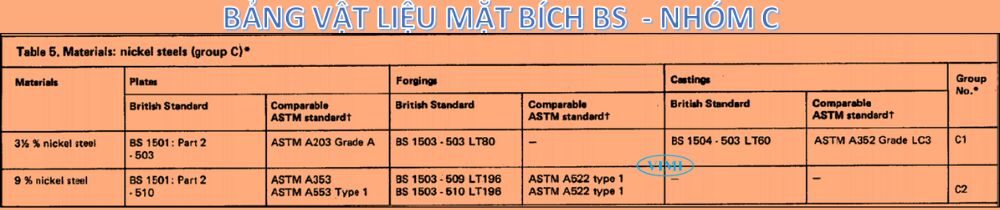

4.3 Vật liệu nhóm C

Bảng 4 của tiêu chuẩn bích BS sẽ qui định chi tiết cho các mặt bích sản xuất từ nhóm thép nickel steel

5 Kích thước của mặt bích theo tiêu chuẩn bích BS theo chủng loại – Chiều dày bề mặt

Dựa theo tiêu chuẩn mặt bích BS này, chúng ta biết được rằng dải kích thước nhỏ nhất của mặt bích BS là DN10 và lớn nhất là DN4000. Tuy nhiên, dải kích thước này còn phụ thuộc vào chủng loại mặt bích và áp lực kết nối.

Với áp lực thường dùng của các hệ thống thông dụng ( PN10 và PN16), dải kích thước thường giới hạn đến DN600.

5.1 Code 101 ~ 105

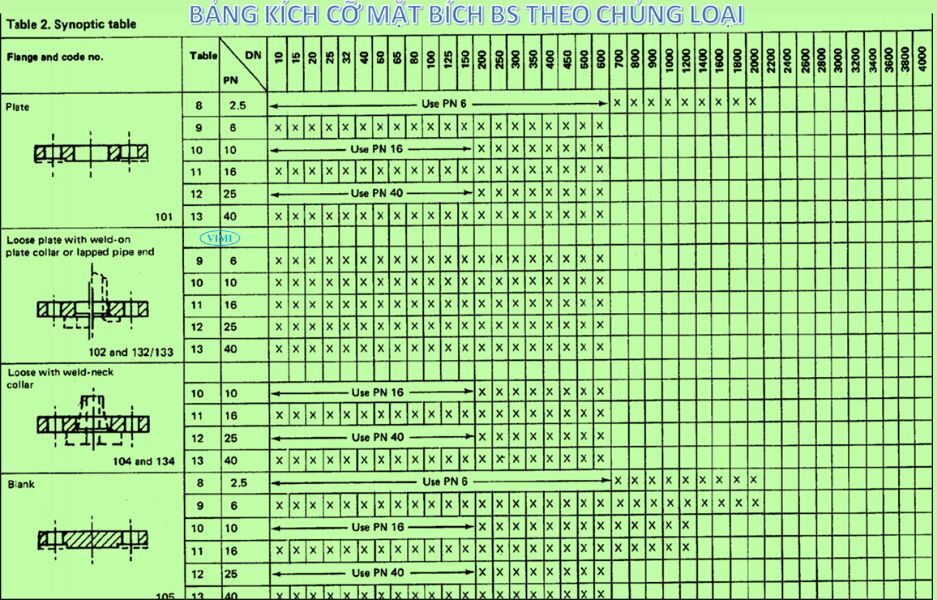

Bảng 2 là bảng tóm tắt về kích cỡ mặt bích ứng với các chủng loại mặt bích thuộc code 101 ~ 105. Theo đó kích cỡ lớn nhất của mặt bích là DN2000 với bích PN2.5 và PN6

5.2 Code 111 ~ 121

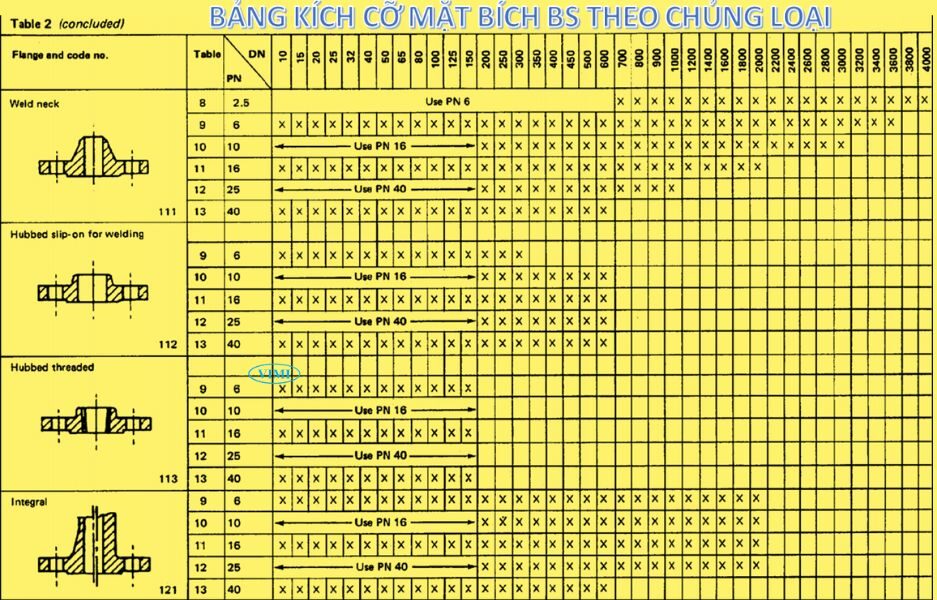

Bảng 3 tóm tắt về kích cỡ mặt bích ứng với các chủng loại mặt bích thuộc code 111 ~ 121. Theo đó kích cỡ lớn nhất của mặt bích đến là DN4000 với bích PN2.5

5.3 Kích thước của bề mặt

Ngoài ra kích thước bề mặt của phụ kiện, cũng là thông số rất đáng quan tâm trong thiết kế hệ thông đường ống, cũng như trong việc đảm bảo kín lưu chất an toàn. Đây là một trong những thông số chứng minh khả năng sản xuất của các nhà máy

6 Bảng kích thước tiêu chuẩn mặt bích BS theo áp lực

Dưới đây là bảng kích thước theo tiêu chuẩn bích BS quy định, khi mua sản phẩm quý khách hàng nên kiểm tra, hoặc yêu cầu đơn vị bán hàng cung cấp các thông số kích thước cụ thể.

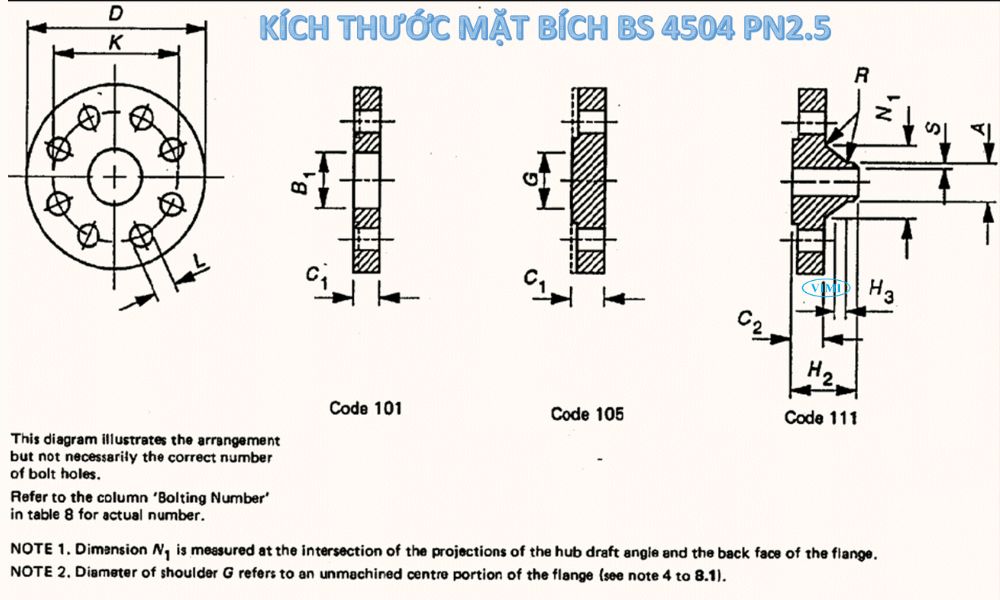

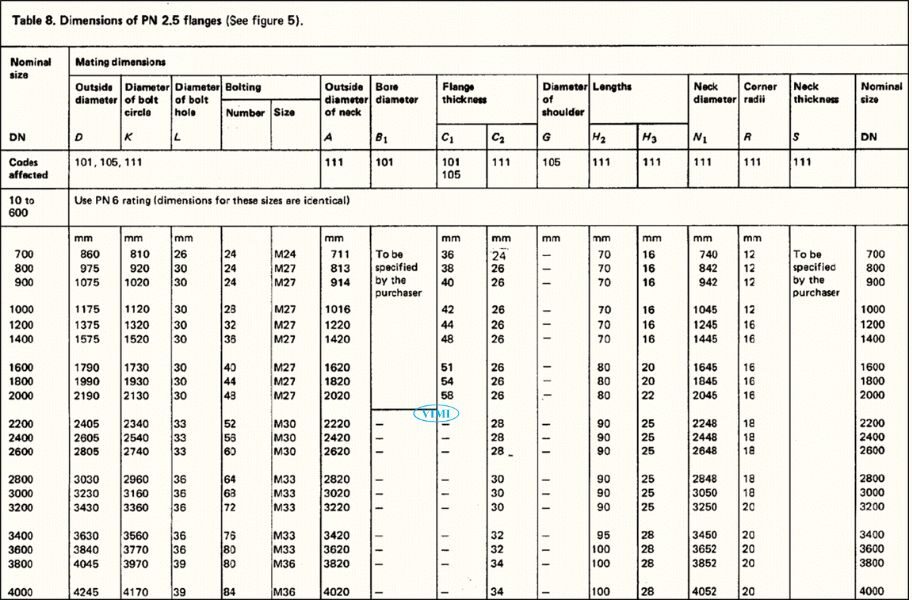

6.1 Bảng kích thước tiêu chuẩn mặt bích BS 4504 – PN2.5

Áp lực nhỏ này thường được áp dụng với dòng chảy vô cấp, dòng chảy tự nhiên.

Tiêu chuẩn này ít được sử dụng và hầu như các đơn vị nhập khẩu cũng không nhập khẩu chủng loại mặt bích theo theo tiêu chuẩn này.

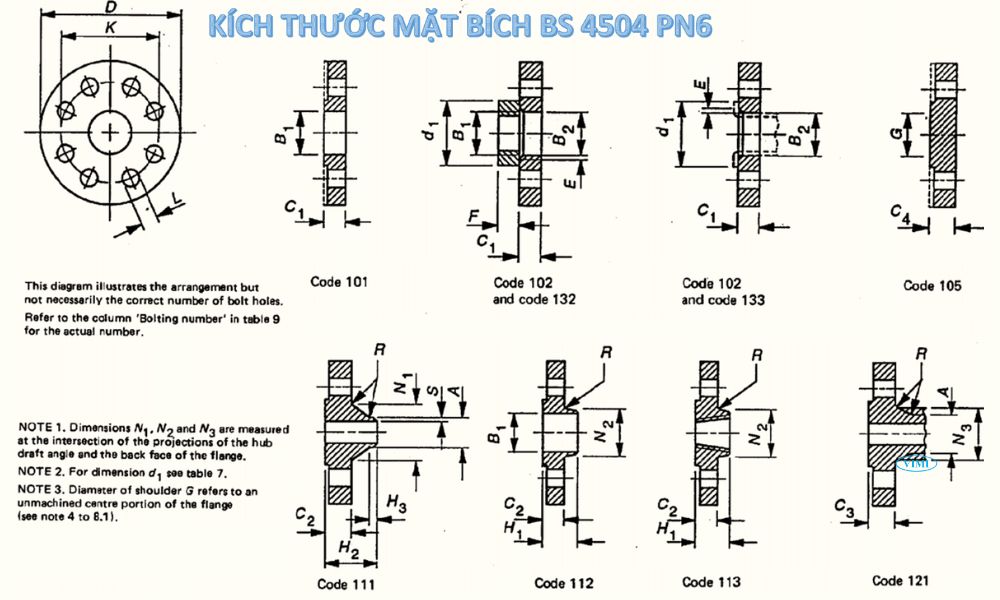

6.2 Bảng kích thước tiêu chuẩn mặt bích BS 4504 – PN6

Tiêu chuẩn mặt bích BS – PN6 có áp lực lớn hơn tuy nhiên vẫn ít được sử dụng, chủ yếu dùng cho các hệ thống nước chảy tự nhiên, hoặc nước thải với áp lực cực nhỏ

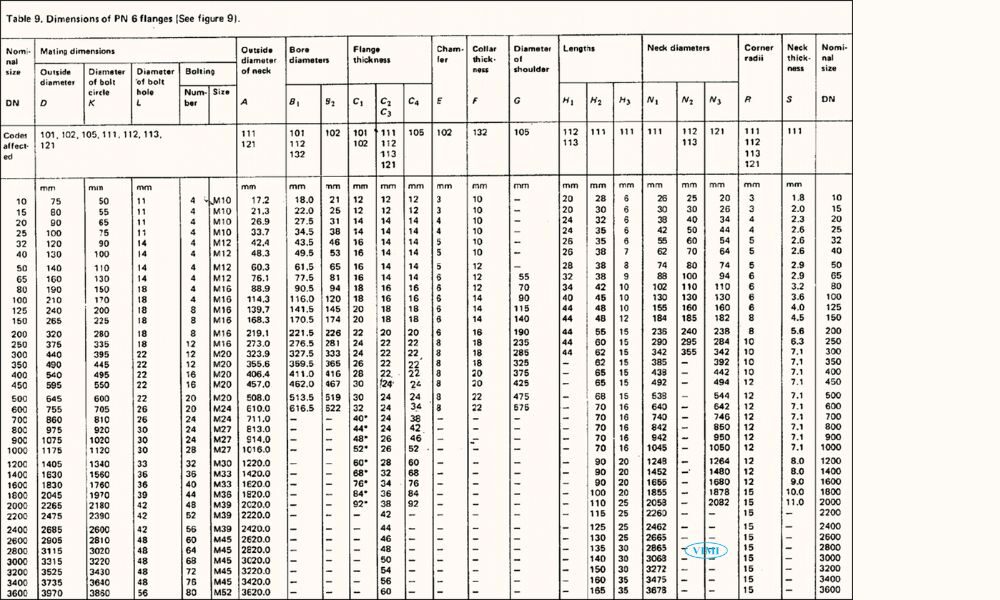

Bảng 9 dưới đây sẽ chi tiết các kích thước của các loại mặt bích code 101, 102, 105, 111, 112, 113 và 121

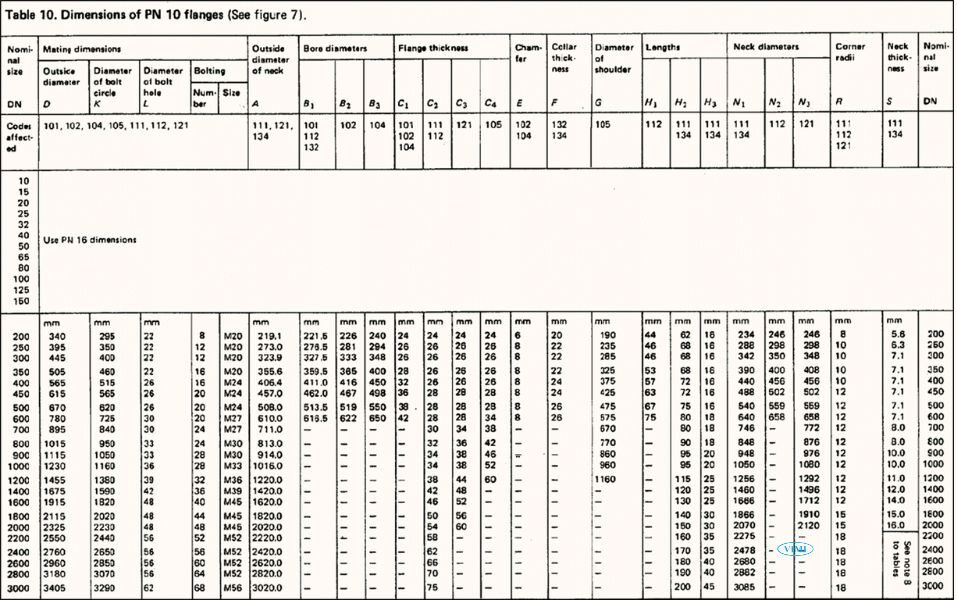

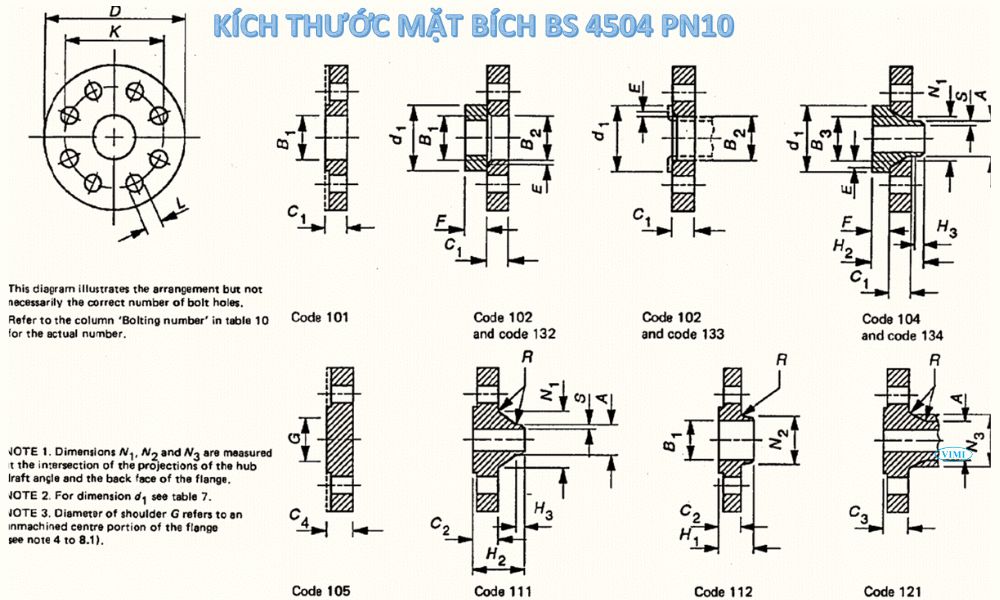

6.3 Bảng kích thước tiêu chuẩn mặt bích BS 4504 – PN10

Tiêu chuẩn mặt bích BS – PN10 là dòng áp lực phổ biến, cần lưu ý rằng tiêu chuẩn bích PN10 phù hợp sử dụng cho mặt bích có kích cỡ từ DN10 ~ DN150.

Tiêu chuẩn bích BS 4504 PN10 tương đương mức chịu áp lực với dòng bích JIS 10K

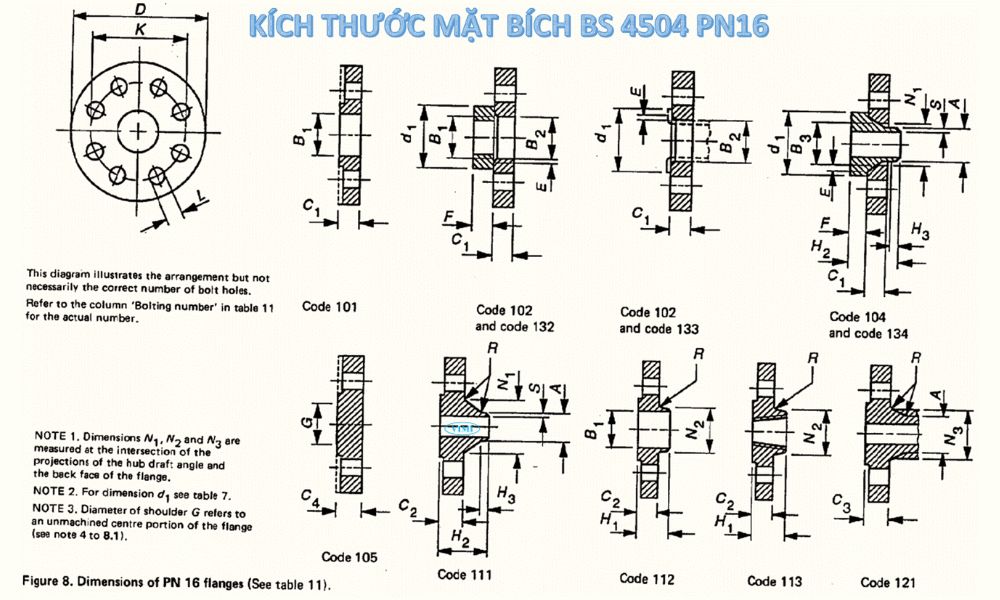

6.4 Bảng kích thước tiêu chuẩn mặt bích BS 4504 – PN16

Mặt bích theo tiêu chuẩn bích BS PN16 được đánh giá là loại mặt bích phổ biến nhất có số lượng tìm kiếm nhiều bậc nhất trong các loại mặt bích sản xuất theo tiêu chuẩn mặt bích BS PN16.

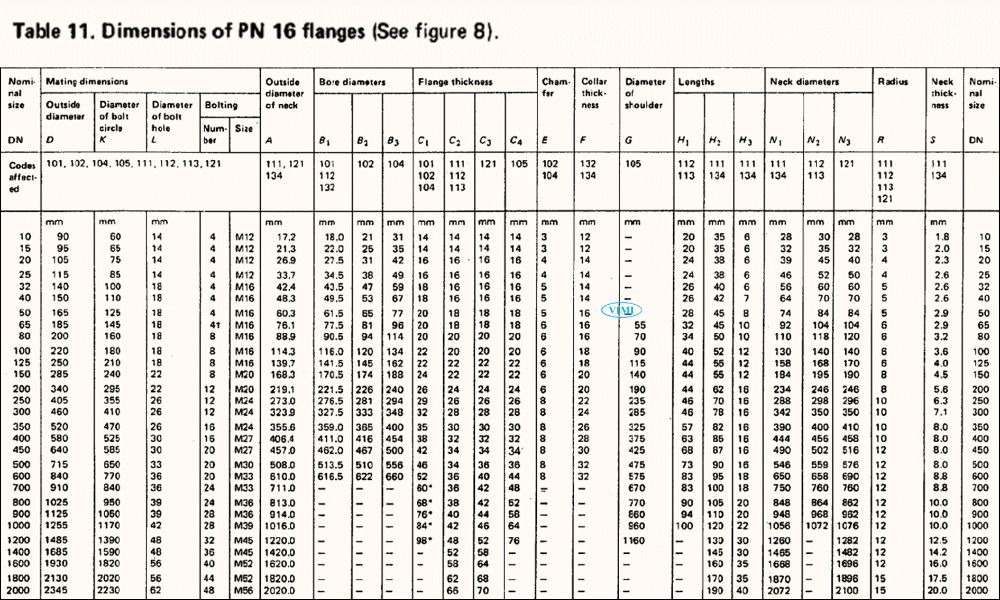

Bảng 11 là chi tiết về kích thước mặt bích PN16 với các code 101, 102, 105, 111, 112, 113 và 121

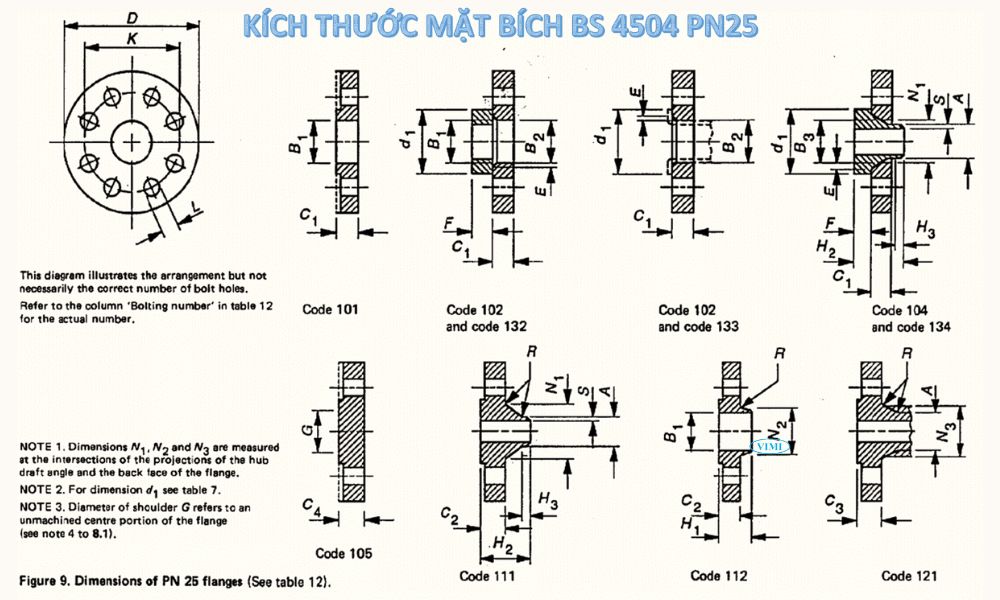

6.5 Bảng kích thước tiêu chuẩn mặt bích BS 4504 – PN25

Đây là áp lực mặt bích tương đối cao và trong một số trường hợp cần mặt bích áp lực này để phù hợp với hệ thống áp lực của cả tuyến ống

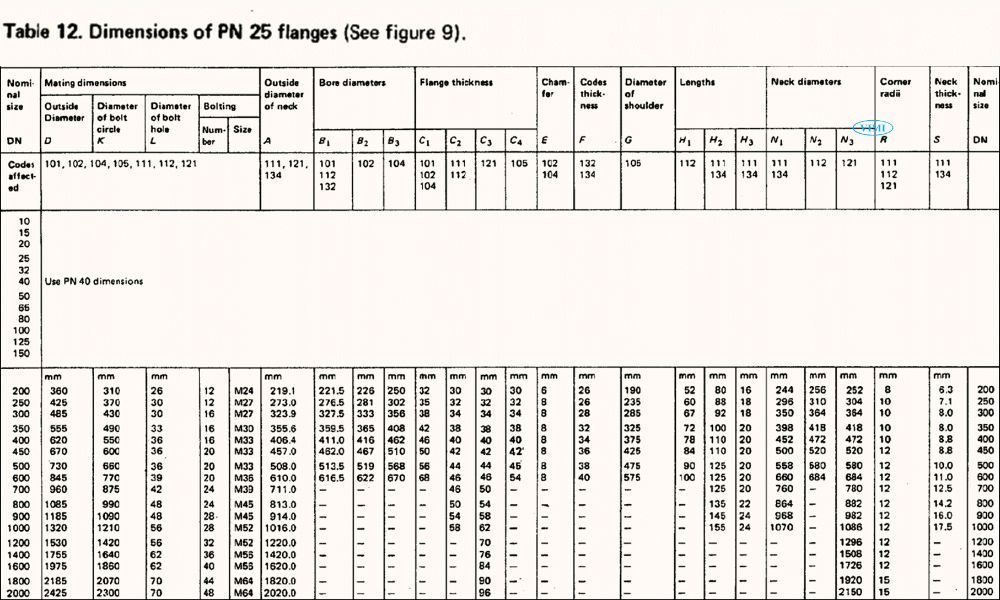

Bảng 12 là chi tiết về kích thước mặt bích PN25 với các code 101, 102, 104, 105, 112 và 121

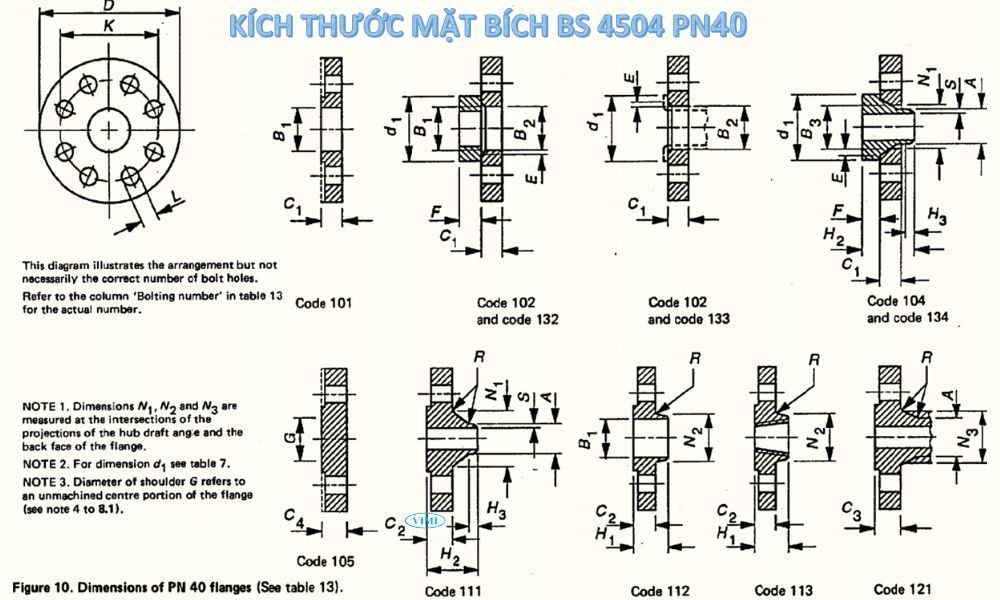

6.6 Bảng kích thước tiêu chuẩn mặt bích BS 4504 – PN40

Đây là áp lực cao và tương đối ít gặp trong dân dụng hay công nghiệp phổ thông, mức áp lực PN40 chủ yếu sử dụng trong các hệ thống thủy lực và khí nén áp lực cao

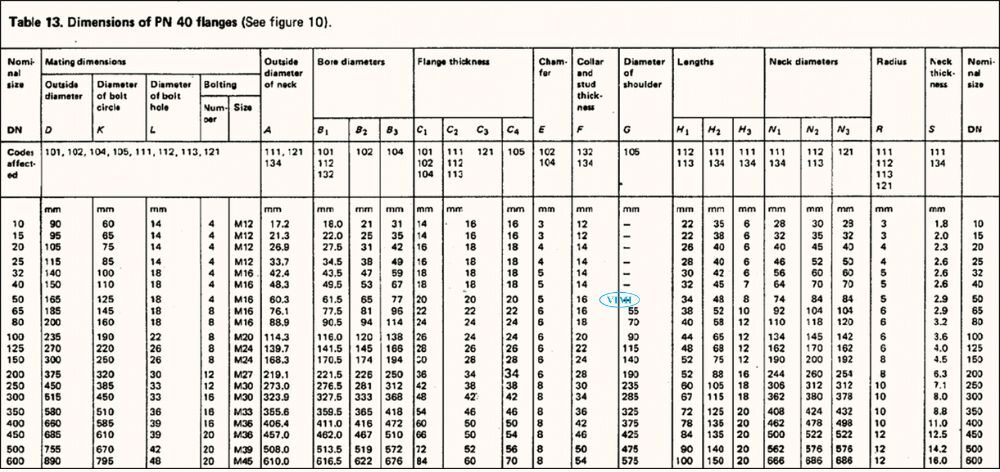

Bảng 13 là chi tiết về kích thước mặt bích PN40 với các code 101, 102, 104, 105, 111, 112, 113 và 121

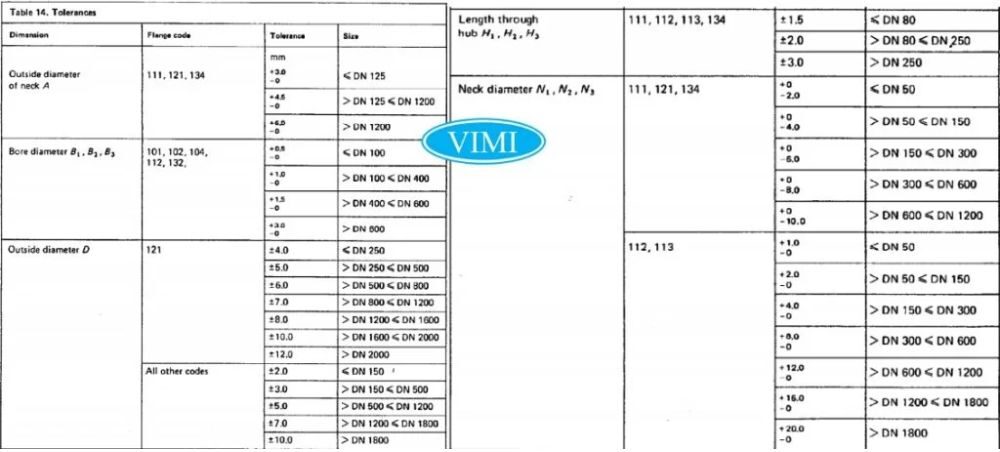

7 Bảng dung sai tiêu chuẩn mặt bích BS

Nhiều khi chúng ta đo các kích thước của mặt bích, đặc biệt là kích thước đường kính ngoài của mặt bích, nhất là những trường hợp mặt bích có kích thước lớn thì chúng ta sẽ thấy có sai khác so với kích thước của tiêu chuẩn mặt bích BS

Bình tĩnh bạn nhé – Chúng ta cùng xem bảng dung sai dưới đây, để khẳng định xem bích đó có thỏa mãn kích thước tiêu chuẩn mặt bích BS không

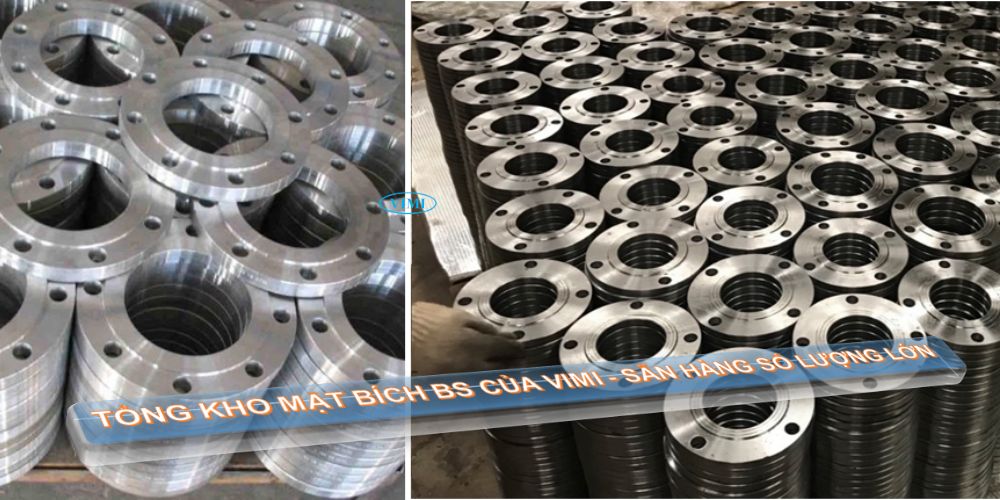

8 Mặt bích BS đang được phân phối tại Việt Nam

Hiện nay mặt bích BS được nhiều đơn vị nhập khẩu và phân phối tại Việt Nam, một số đơn vị có cả xưởng sản xuất riêng cho dòng phụ kiện này. Với thực tế điều kiện sản xuất và công nghệ kỹ thuật, sản phẩm có thể khác về thông số với sản phẩm theo tiêu chuẩn.
