Mặt bích nhựa phi 60

Bạn đang tìm kiếm mặt bích nhựa phi 60 cho công trình nhưng bị rối giữa các hệ kích thước DN50, tiêu chuẩn JIS, DIN hay vật liệu UPVC, PPR? Với tư cách là nhà phân phối van và phụ kiện chuyên nghiệp, chúng tôi đã tổng hợp 6 thông tin kỹ thuật cốt lõi giúp bạn chọn đúng chủng loại, chuẩn áp lực và tối ưu chi phí.

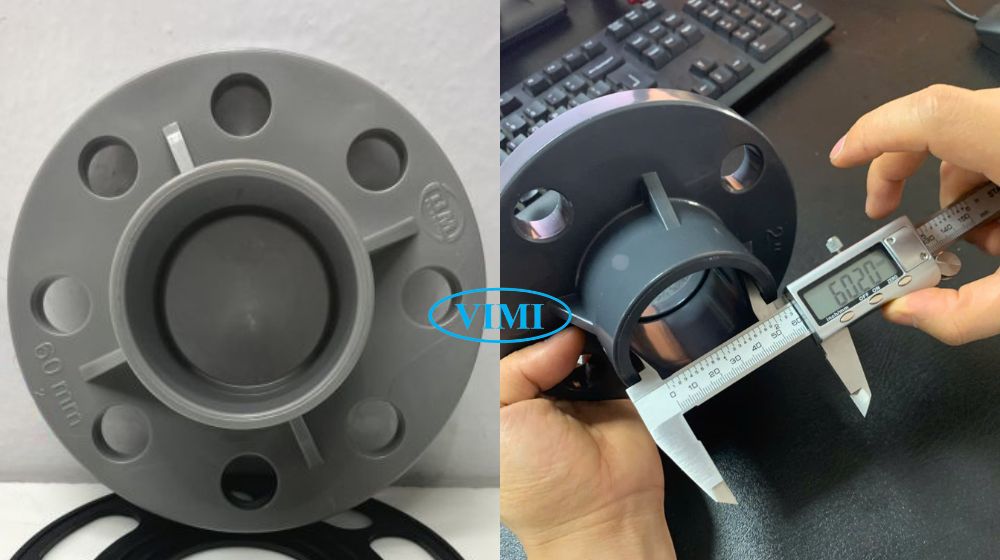

1. Mặt bích nhựa 60 là gì

Khi nhận được yêu cầu mua “mặt bích nhựa 60”, người mua hàng mới rất dễ hoang mang không biết con số 60 này đang ám chỉ điều gì trên sản phẩm.

• Ý nghĩa thông số “60”: Số 60 ở đây chính là đường kính danh nghĩa và đồng thời là đường kính ngoài của ống nhựa đi cùng với mặt bích đó. Tức là đang đề cập tới đường kính ống nối với mặt bích nhựa. Cụ thể theo bảng kích thước ống nhựa PVC (phổ biến) hoặc kích thước loại nhựa khác. Ống có đường kính ngoài là
  • Xấp xỉ bằng 60mm – chính xác là 60.3mm với ống hệ inch, hoặc
  • 63mm với ống hệ mét theo theo tiêu chuẩn ISO 4422

Đối với người mua hàng kỹ thuật, bạn cần lưu ý về con số 60 này

• Không phải là đường kính trong
• Cũng không phải là đường kính ngoài tổng thể của vành bích, càng không phải là khoảng cách giữa các lỗ bu-lông.

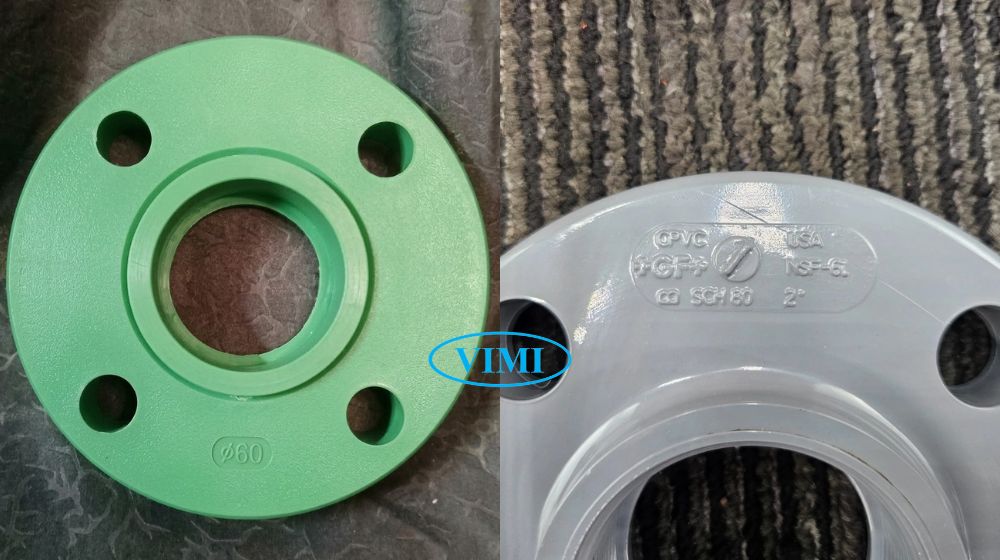

2. Căn nguyên và tên gọi khác

Sự rắc rối lớn nhất của người mua hàng mới nằm ở việc gọi tên kích thước. Hệ thống kích thước ống và phụ kiện hiện nay có sự chồng chéo giữa hệ inch của Mỹ, hệ mét của Châu Âu/Châu Á và cách gọi dân gian.

• Mặt bích nhựa phi 60: Cách gọi phổ biến nhất của cánh thợ thi công và các đại lý thương mại tại Việt Nam. Từ “phi” (ký hiệu là Φ) dùng để chỉ đường kính ngoài của ống nhựa PVC là 60mm
• Mặt bích nhựa 60: Cách viết tắt lược bỏ từ “phi”, thường xuất hiện trong các phiếu yêu cầu vật tư nhanh của phòng thu mua hoặc đội kỹ thuật công trường.
• Mặt bích nhựa DN50: Đây là căn nguyên gây ra nhiều rắc rối và nhầm lẫn nhất cho bạn.
  • DN (Diameter Nominal) là đường kính trong danh nghĩa của ống theo tiêu chuẩn quốc tế.Theo đó, ống có kích thước danh nghĩa là DN50 (tương đương với 2 inch) thì khi sản xuất:
  • Nếu là ống thép, đường kính ngoài thực tế sẽ là 60.3mm
  • Nếu là ống nhựa PVC, đường kính ngoài thực tế của ống cũng là 60.

Như vậy, ba tên gọi mặt bích nhựa phi 60, mặt bích nhựa 60 và mặt bích nhựa DN50 thực chất là đang chỉ chung về một cỡ kích thước mặt bích, dùng cho cùng một hệ đường ống

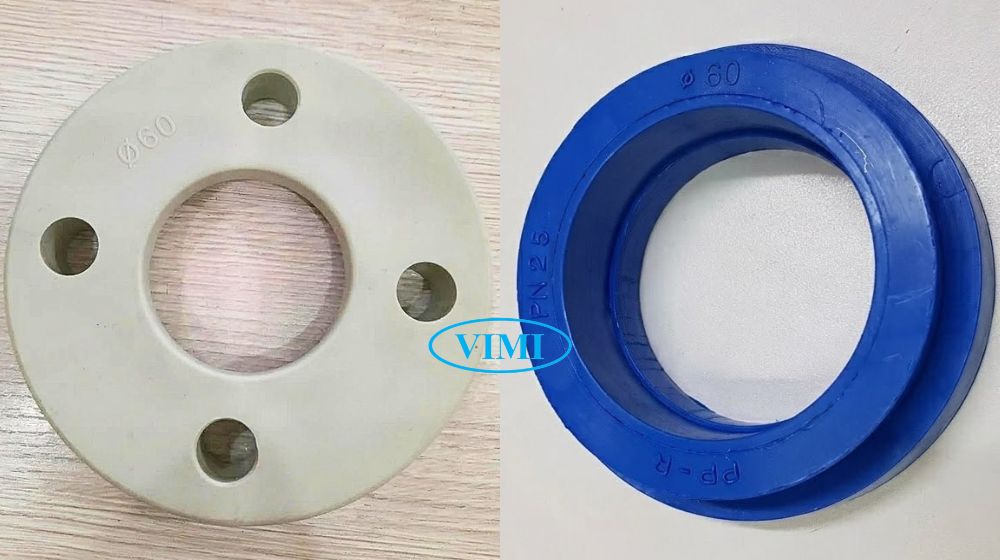

3. Vật liệu đúc bích nhựa 60

Một lỗi phổ biến khiến người mua hàng phải đền hàng hoặc bị trả lại vật tư là mua sai chủng loại vật liệu nhựa

Kỹ thuật chỉ ghi “bích nhựa” nhưng thực tế nhựa có rất nhiều dòng với khả năng chịu nhiệt và hóa chất hoàn toàn khác nhau.

• Nhựa PVC/uPVC: Đây là dòng vật liệu phổ biến nhất, giá thành rẻ nhất.
  • Nếu kỹ thuật không ghi chú gì thêm, khả năng cao là họ đang cần loại này.
  • Mặt bích PVC phù hợp cho hệ thống cấp thoát nước sạch, nước thải thông thường ở nhiệt độ phòng (dưới 45°C).
• Nhựa cPVC: Dòng nhựa cải tiến từ PVC, có màu xám đậm hoặc tone màu khác tùy hãng.
  • Giá thành cao hơn vì chịu được nhiệt độ lên tới 90°C
  • Kháng được các loại hóa chất, axit nồng độ cao.
• Nhựa PPR: Thường có màu xanh lá hoặc màu trắng, liên kết với ống bằng phương pháp hàn nhiệt.
  • Dòng bích này chuyên dùng cho hệ thống cấp nước nóng lạnh trong các tòa nhà hoặc nhà máy.
• Nhựa HDPE: Thường có màu đen, có độ dẻo cao.
  • Bích HDPE ít khi làm dạng đúc nguyên khối mà thường làm dạng đai đầu bích (Stub end) kết hợp với vành bích rời để chịu lực co giãn tốt khi chôn ngầm.
• Nhựa PPH / PP: Dòng nhựa chuyên dụng cho công nghiệp hóa chất nặng, xi mạ, có khả năng chịu cào xước và chịu axit đậm đặc rất tốt.

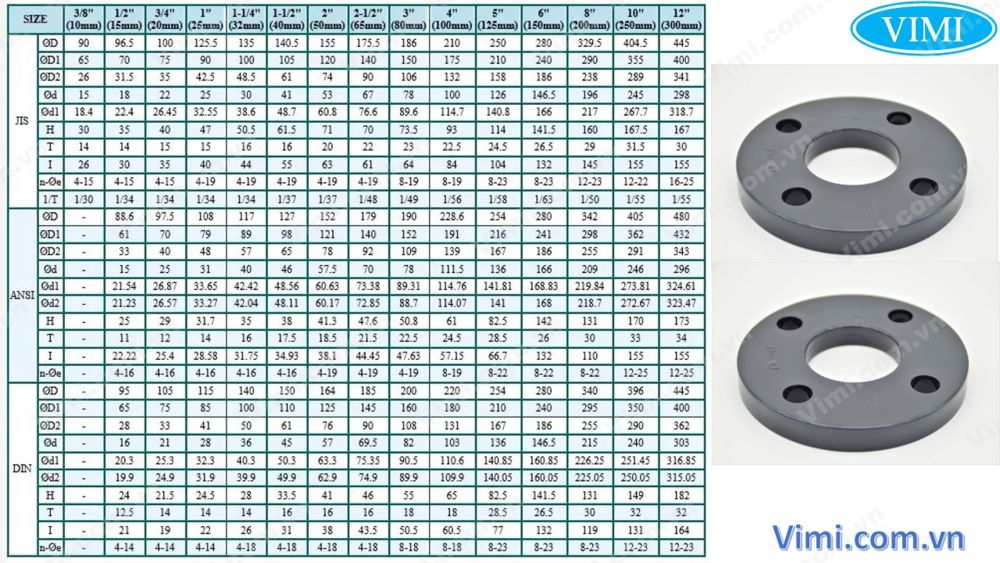

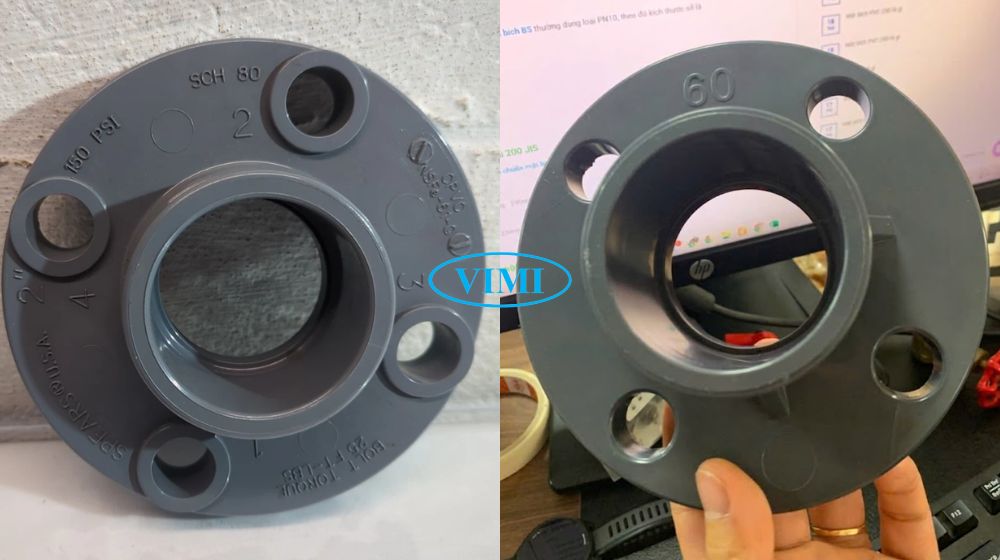

4. Tiêu chuẩn bích nhựa phi 60

Sau khi xác định được kích thước và vật liệu, bạn tuyệt đối không được bỏ qua “tiêu chuẩn mặt bích“. Tiêu chuẩn quyết định việc các lỗ bu-lông trên mặt bích nhựa có đút vừa và vặn chặt được vào các lỗ bu-lông của van hay mặt bích thép có sẵn trên hệ thống hay không.

• Tiêu chuẩn JIS (Nhật Bản): Phổ biến nhất tại thị trường Việt Nam là tiêu chuẩn JIS 10K hoặc JIS 5K.
  • Các hệ thống nhà máy, tòa nhà dùng van Hàn Quốc, Nhật Bản, Đài Loan hầu hết đều dùng tiêu chuẩn này.
• Tiêu chuẩn DIN (Đức / Châu Âu): Thường đi kèm với các cấp áp suất PN10, PN16.
  • Tiêu chuẩn này quy định tâm lỗ bu-lông theo hệ mét của Châu Âu.
• Tiêu chuẩn ANSI (Mỹ): Thường đi kèm ký hiệu Class bao nhiêu (Ví dụ: 150).
  • Tiêu chuẩn này có khoảng cách tâm lỗ bu-lông khác hoàn toàn so với hệ JIS và DIN.

Lời khuyên cho người mua hàng:

Hãy hỏi rõ kỹ thuật xem hệ thống đang lắp theo tiêu chuẩn nào (JIS, DIN hay ANSI). Nếu lắp lệch tiêu chuẩn, các lỗ bu-lông sẽ bị lệch nhau và không thể xỏ bu-lông qua được.

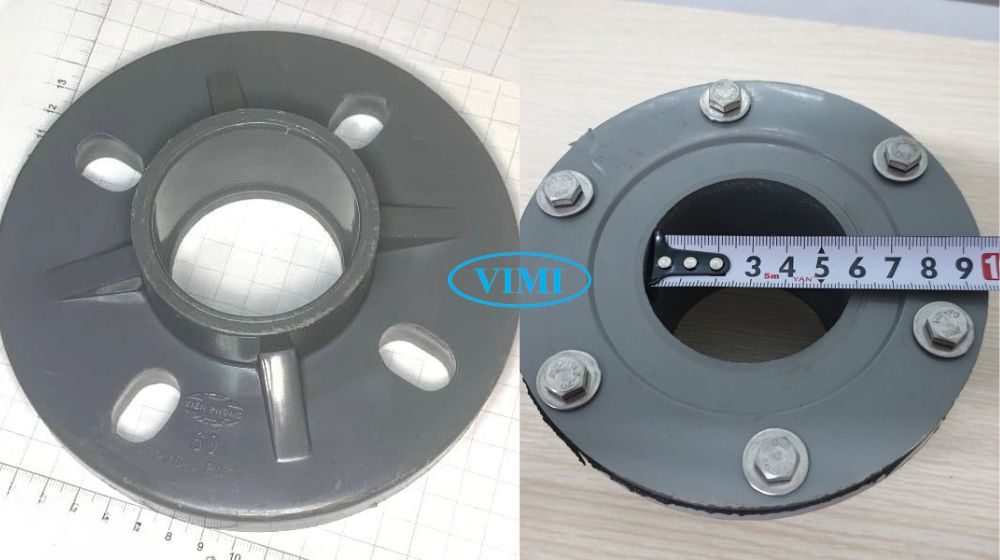

5. Ưu điểm so với bích kim loại

Để hiểu tại sao kỹ sư thiết kế lại chỉ định dùng mặt bích nhựa phi 60 thay vì bích thép hay bích inox trong một số phân khúc hệ thống, với các ưu điểm cốt lõi sau:

• Chống ăn mòn tuyệt đối: Điều mà bích thép hay bị phá hủy nhanh chóng.
  • Bích nhựa hoàn toàn miễn nhiễm với rỉ sét
  • Chống oxy hóa do môi trường ẩm ướt hoặc do hóa chất, nước muối gây ra
• Trọng lượng nhẹ, dễ thi công: Trọng lượng của bích nhựa nhẹ hơn bích kim loại rất nhiều,
  • Giúp giảm tải trọng lên hệ thống giá đỡ ống và
  • Giúp thợ lắp đặt thao tác cực kỳ dễ dàng, nhanh chóng bằng keo dán hoặc hàn nhiệt mà không cần máy hàn điện cồng kềnh.
• Tối ưu chi phí: Giúp chủ đầu tư tiết kiệm được khoản ngân sách lớn cho dự án.
  • Giá thành của một chiếc mặt bích nhựa 60 rẻ hơn rất nhiều so với bích inox 304 hay bích thép có cùng kích cỡ

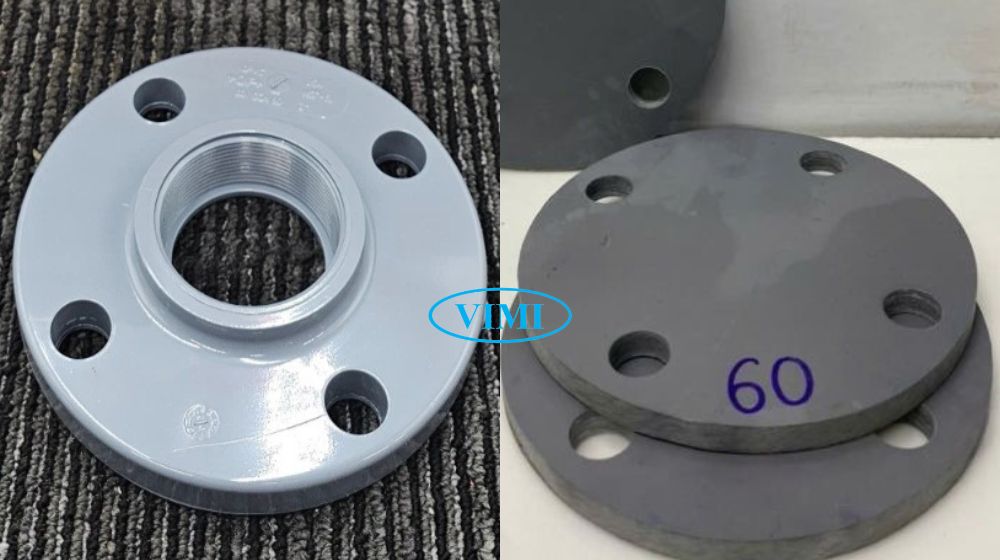

6. Chủng loại mặt bích nhựa DN50

Để chốt đơn hàng chính xác nhất với nhà phân phối, bước cuối cùng là bạn cần phân biệt được hình dáng cấu tạo (chủng loại) của mặt bích nhựa DN50:

• Mặt bích nhựa đơn cố định: Là loại đúc nguyên khối và cần xác nhận
  • Đầu nối với ống là dán keo với ống PVC/uPVC hoặc hàn trực tiếp vào đường ống PVC/PPR.
  • Chủng loại đầu bích này cố định, không xoay được vành bích.
• Mặt bích lồng hay còn gọi là bích rời: Loai bích này có một đầu nối ống (Stub end) được hàn ống, có ưu điểm là thợ lắp đặt dễ dàng xoay vành bích để căn cho thẳng lỗ bu-lông với van mà không sợ bị lệch tâm. Loại này tách làm hai phần độc lập và cần phải làm rõ là loại nào trong 2 loại dưới đây
  • Vành bích bích là nhựa rỗng cùng chủng loại
  • Vành bích là bích thép 9(thường dùng với ống HDPE)
• Mặt bích nhựa có ren: Mặt trong của tâm bích được tiện ren.
  • Loại này dùng để vặn trực tiếp vào các đầu ống hoặc phụ kiện có ren ngoài mà không cần dùng đến keo dán.
• Mặt bích mù nhựa: Là mặt bích đặc, hoàn toàn không có lỗ thông ở tâm.
  • Chủng loại này dùng để bịt kín cuối đường ống, hoặc
  • Các đầu chờ, phục vụ cho việc súc rửa đường ống hoặc mở rộng hệ thống sau này.
