Mặt bích PVC 110

Mặt bích PVC 110 là phụ kiện ống then chốt trong các hệ thống cấp thoát nước quy mô lớn và trục đứng tòa nhà hiện đại. Với ưu điểm trọng lượng nhẹ và khả năng chống ăn mòn tuyệt vời so với kim loại, sản phẩm này đảm bảo mối nối bền vững giữa ống dẫn và các thiết bị van hay máy bơm

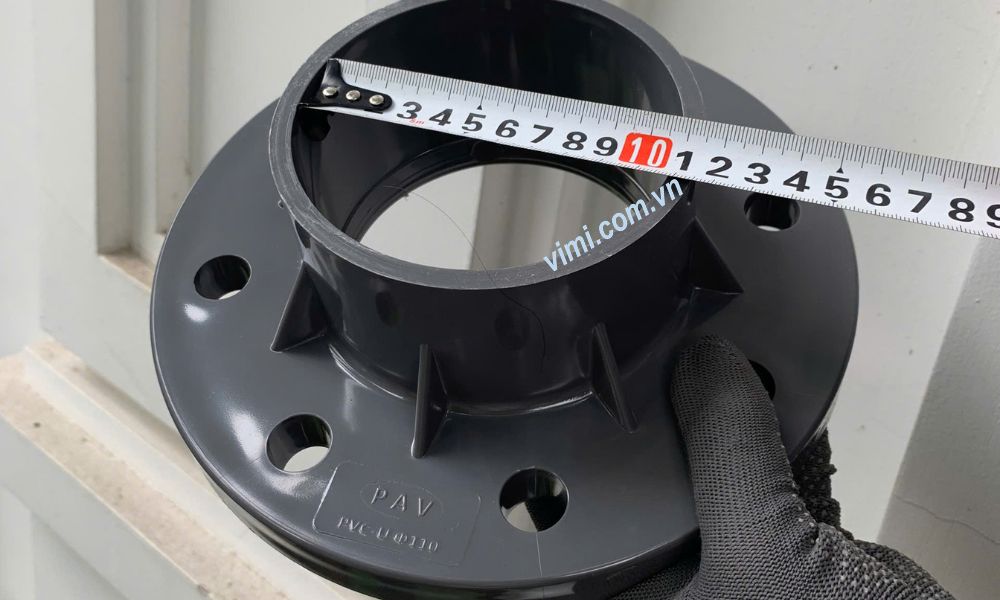

1. Mặt bích PVC 110 là gì?

Mặt bích nhựa PVC 110 là phụ kiện kết nối với ống có dạng đĩa tròn, được thiết kế để lắp đặt vừa vặn với ống nhựa uPVC có đường kính ngoài là 110mm.

• Kích cỡ định danh: Tùy thuộc vào được ống bạn áp dụng
  • Với ống nhựa: DN110 – vì đường kính ngoài và đường kính danh nghĩa bằng nhau
  • Với ống kim loại: Chỉ là tương đương với ống DN100 (vì đường kính ngoài là 114mm).
• Ống kết kết nối: Nối ống 110 với các thiết bị như máy bơm, van, hoặc để nối các đoạn ống 110 lại với nhau bằng bu lông thay vì dán keo trực tiếp.
• Vật liệu nhựa: Nhựa PVC hoặc nhựa uPVC

2. Ưu điểm so với bích inox và thép

So với các loại bích kim loại đắt tiền, bích PVC 110 có lợi thế tuyệt đối trong các môi trường phù hợp:

• Giá thành: Rẻ hơn bích thép từ 2 ~ 3 lần và rẻ hơn bích inox từ 5 ~ 10 lần.
• Chống ăn mòn: Không bao giờ bị rỉ sét, đặc biệt bền trong môi trường nước mặn, nước phèn và hóa chất loãng.
• Khối lượng: Cực kỳ nhẹ, giúp việc thi công trên cao (trục đứng tòa nhà) trở nên an toàn và dễ dàng hơn.
• Lắp đặt: Không cần hàn điện, chỉ cần keo dán nhựa uPVC chuyên dụng.

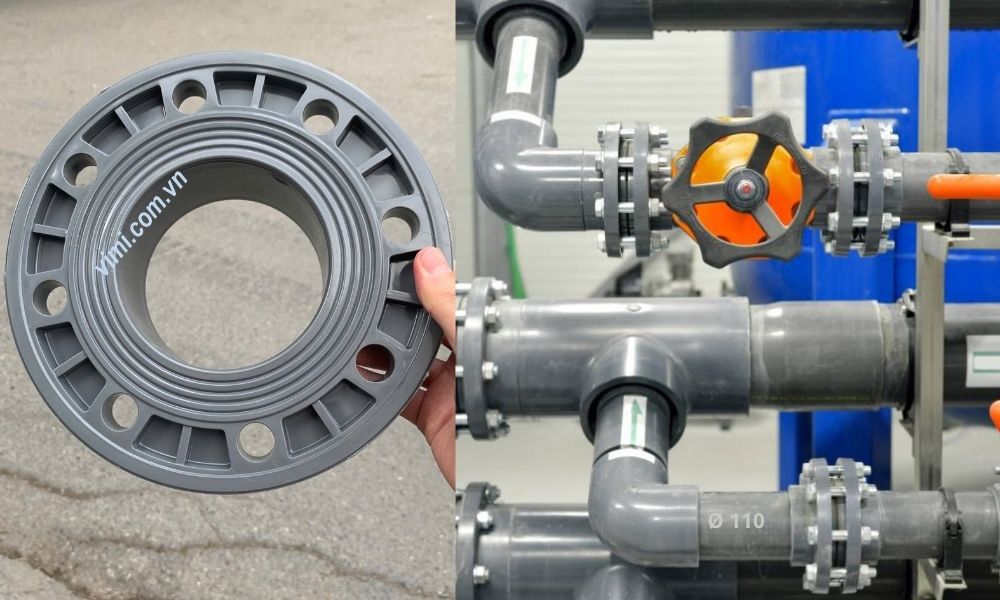

3. Mặt bích PVC 110 nối ống tiêu chuẩn gì?

Tại Việt Nam, mặt bích nhựa PVC phi 110 được sản xuất để khớp với tiêu chuẩn ISO 4422 / TCVN 6151: Đây là chuẩn ống nhựa phổ biến nhất của các hãng Bình Minh, Tiền Phong (đường kính ngoài đúng 110mm).

Lưu ý:

• Tránh nhầm lẫn với hệ ống 114mm (hệ Inch/ASTM cũ).
• Bích 110 sẽ không lắp vừa ống 114 dù nhìn bằng mắt thường chúng khá tương đồng.

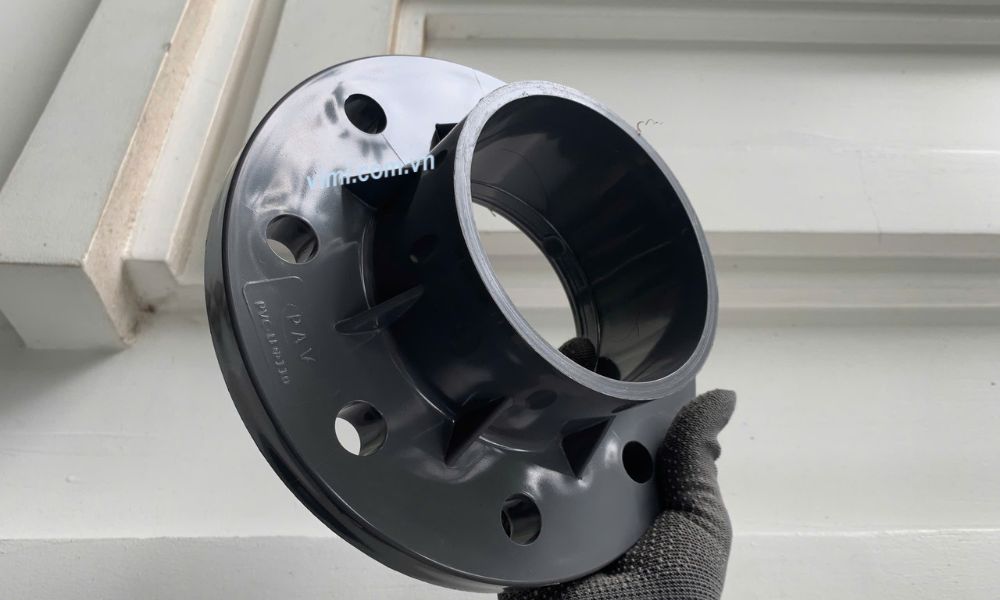

4. Tiêu chuẩn kết nối mặt bích nhựa PVC 110

Số lỗ bu lông là yếu tố then chốt. Với size 110 (DN100), thông số thường gặp là:

• JIS 10K (Nhật): 8 lỗ bu lông (Phổ biến nhất tại Việt Nam).
• DIN PN10/PN16 (Đức): 8 lỗ bu lông.
• ANSI Class 150 (Mỹ): 8 lỗ bu lông.

Mặc dù cùng 8 lỗ nhưng khoảng cách tâm lỗ (PCD) của các hệ này khác nhau, bạn cần chọn đúng theo tiêu chuẩn của van/máy bơm đang có.

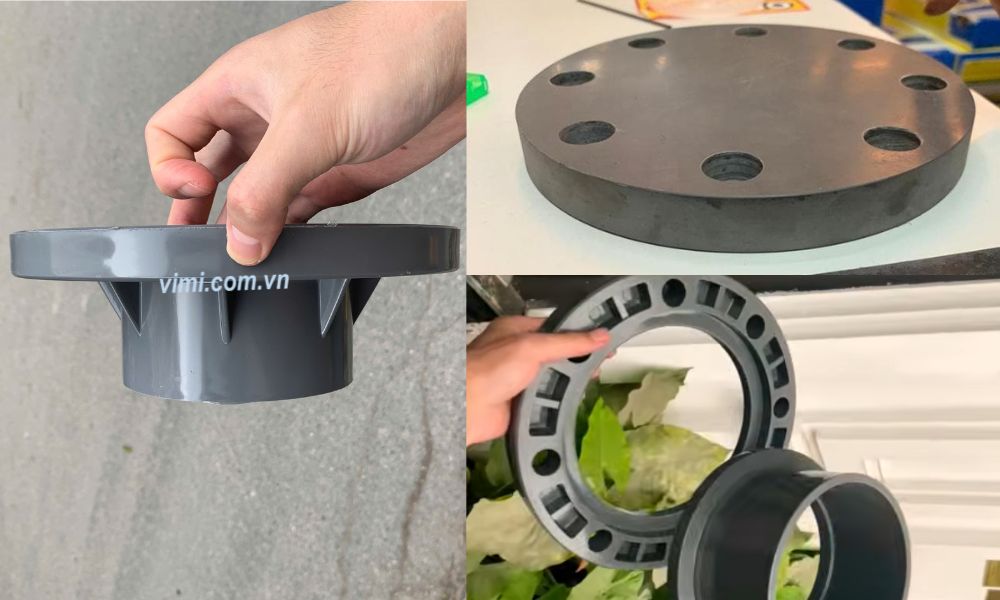

5. Các chủng loại bích PVC 110

Nếu bạn không cung cấp chủng loại mặt bích thì người mua và người bán không thể thống nhất được chủng loại, và dưới đây là 3 chủng loại mặt bích nhựa PVC cho kích cỡ 110

• Bích rỗng: Có lỗ ở tâm để dán ống, dùng nối ống với van.
• Bích mù: Đĩa đặc, dùng bịt đầu ống 110 để chờ mở rộng hệ thống sau này.
• Bích lồng: Vòng bích thép lồng ngoài đầu chặn nhựa, chịu lực tốt và dễ căn chỉnh lỗ bu lông.

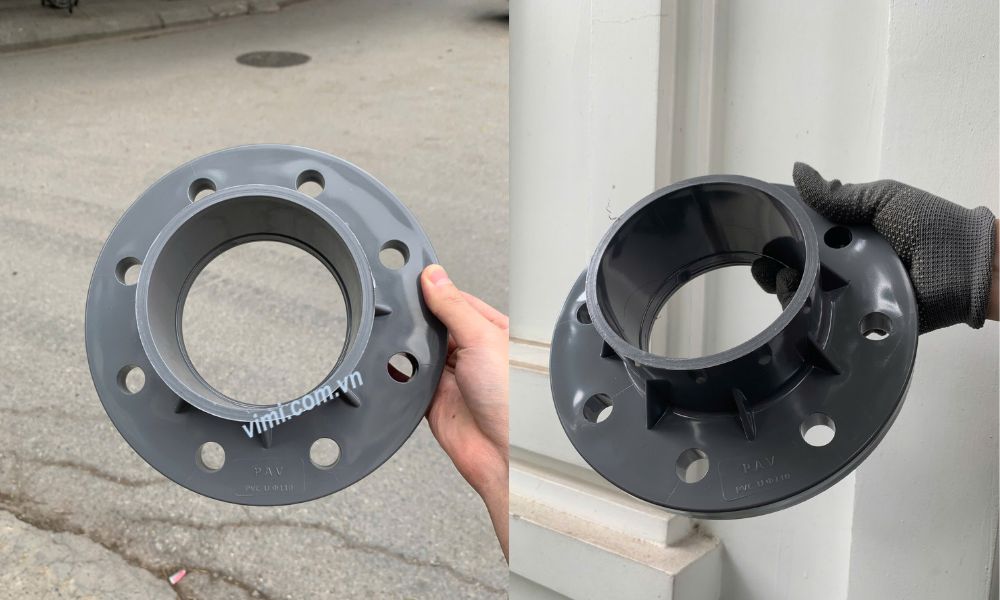

6. Giới hạn nhiệt độ mặt bích PVC 110

Chú ý nhiệt độ là điều kiện kỹ thuật bắt buộc khi sử dụng các loại mặt bích nhựa nói chung

• Nhiệt độ tối ưu: 0^oC ~ 45^oC
• Giới hạn tối đa: 45^oC (tại mức này bích bắt đầu mềm và mất khả năng chịu áp).
• Tuyệt đối không dùng cho hệ thống hơi nóng hoặc nước nóng trung tâm.

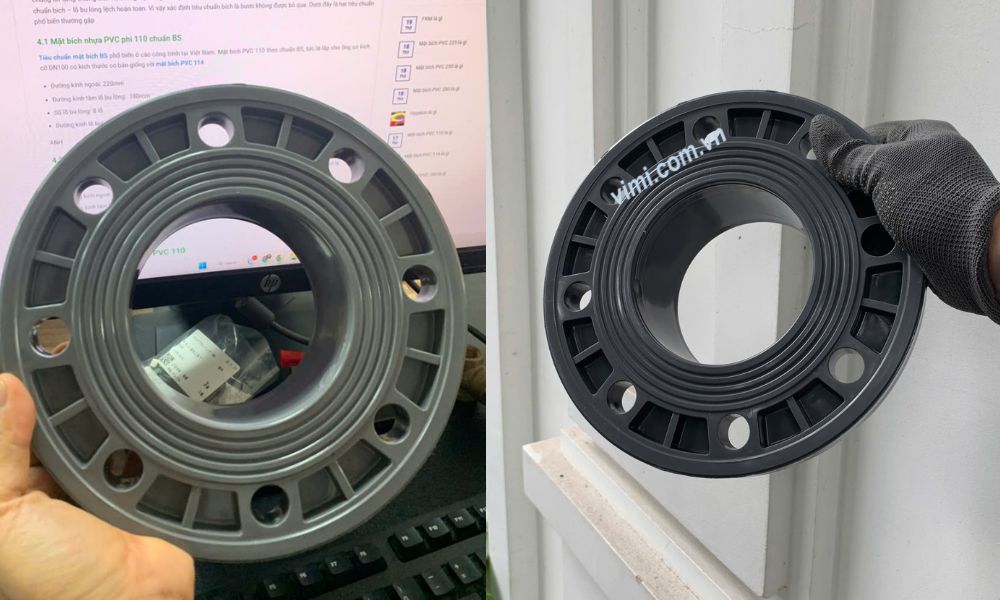

7. Áp suất giới hạn phổ biến của mặt bích PVC 110

Không phải tất cả mọi đường ống vật liệu khác nhau đều lắp và sử dụng bích nhựa PVC phi  110. Dưới đây là 3 dòng ống thường dùng nhất

• PN10 (10 Bar): Loại tiêu chuẩn, dùng cho 90% các ứng dụng thoát nước và cấp nước dân dụng.
• PN16 (16 Bar): Loại dày, chuyên dùng cho các hệ thống bơm cao áp hoặc công trình thủy lợi.

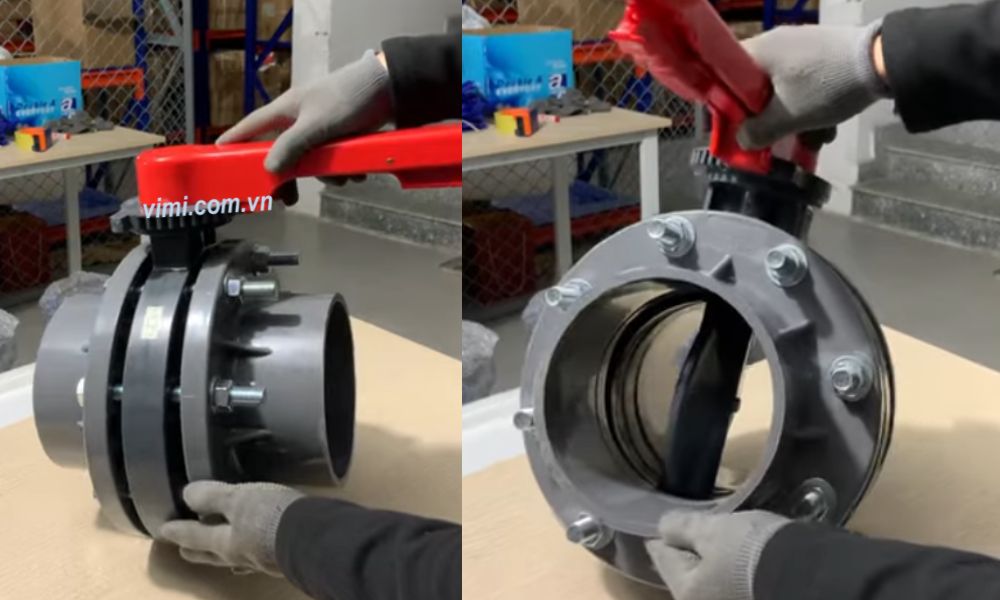

8. Chủng loại và kích cỡ van thường lắp với mặt bích nhựa PVC 110

Mặt bích 110 (DN100) sẽ “kết hôn” hoàn hảo với các loại van có kích cỡ DN100 (4″):

• Van bướm DN100
• Van cổng DN100
• Van một chiều lá lật DN100
• Rọ bơm phi 110
