Tìm hiểu van bướm DN80 là gì

Van bướm DN80 là dòng van có tính ứng dụng rộng rãi, từ dân dụng đến công nghiệp đều cần đến. Bài viết sau đây sẽ mang đến cho bạn cái nhìn tổng quan và hệ thống về loại van này.

1. Van bướm DN80 là gì

Van bướm DN80 là dòng van bướm có kích thước danh nghĩa – Diameter Norminal 80, được dùng để lắp trên hệ thống đường ống có kích cỡ DN80, một kích cỡ ống cũng tương đối phổ biến trong công nghiệp và trong các tòa nhà chung cư, kích cỡ van này cũng được sử dụng trong nhiều trong các hệ thống ống của nhà máy

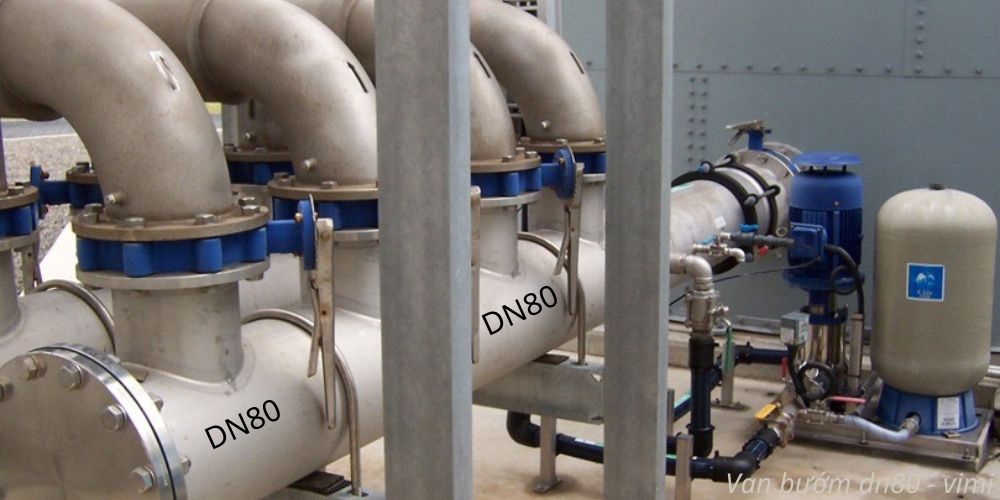

2. Van bướm DN80 lắp cho ống phi bao nhiêu

Van bướm DN80 trong thực tế có thể lắp cho hai nhóm ống khác nhau:

• Với ống nhựa, ký hiệu D80 thường được hiểu là đường kính ngoài ống đúng bằng 80mm, do đó van bướm D80 sẽ khớp với ống nhựa phi 80
• Van bướm DN80 thường dùng cho ống kim loại, tương ứng với kích thước 3″ (3B), đường kính ngoài thực tế khoảng 88.90mm, quy ước gọi là ống phi 89 hoặc phi 90

Trong thực tế tại công trường hay khi giao dịch, nhiều người còn gọi chung là van bướm 80, tuy nhiên cần xác định rõ loại ống và tiêu chuẩn để chọn đúng thiết bị

3. Kết nối của van bướm DN80

Van bướm DN80 được sản xuất với nhiều kiểu kết nối khác nhau để phù hợp với từng hệ thống ống, từ lắp đặt đơn giản, gọn nhẹ cho đến yêu cầu chắc chắn, chịu áp lực cao.

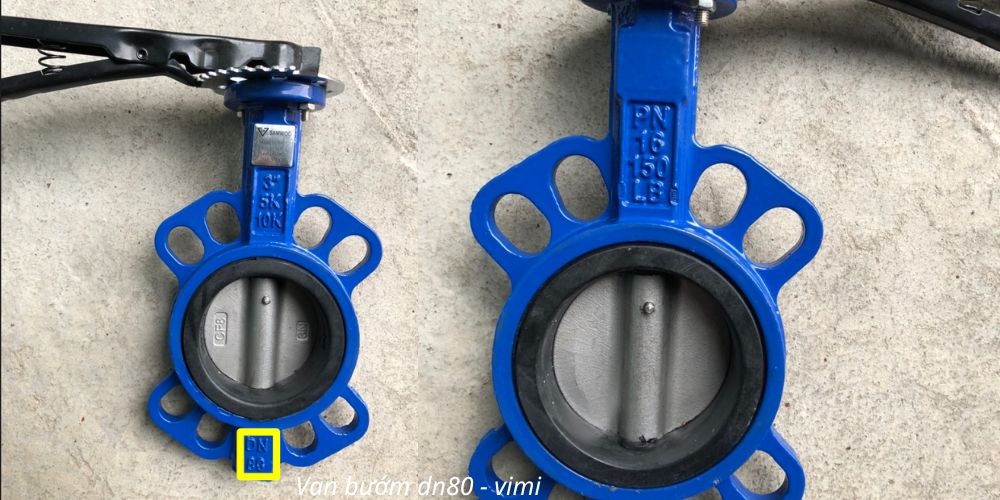

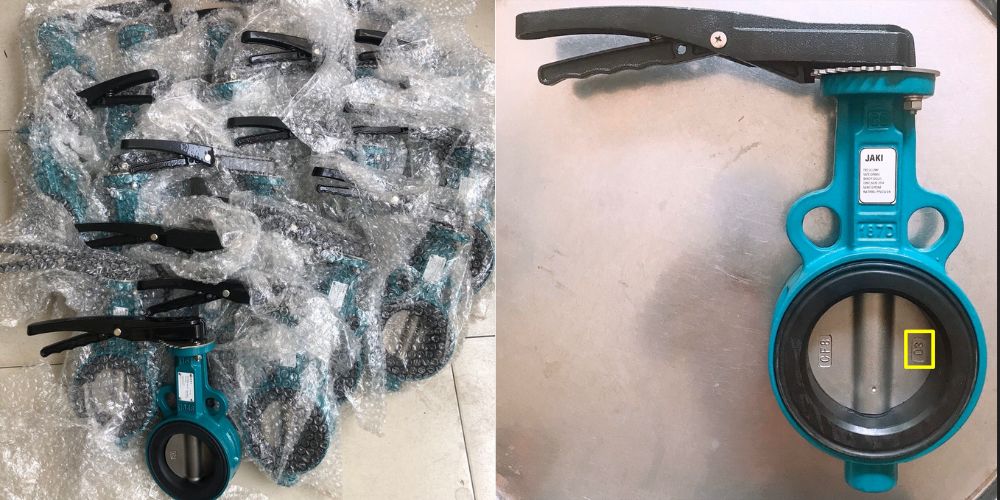

3.1 Van bướm D80 kẹp wafer

Van bướm kẹp cỡ DN80 được lắp đặt trực tiếp giữa hai mặt bích của đường ống. Ưu điểm là cấu tạo gọn, trọng lượng nhẹ, giá thành rẻ dễ tháo lắp, phù hợp cho hệ thống có thiết kế đơn giản.

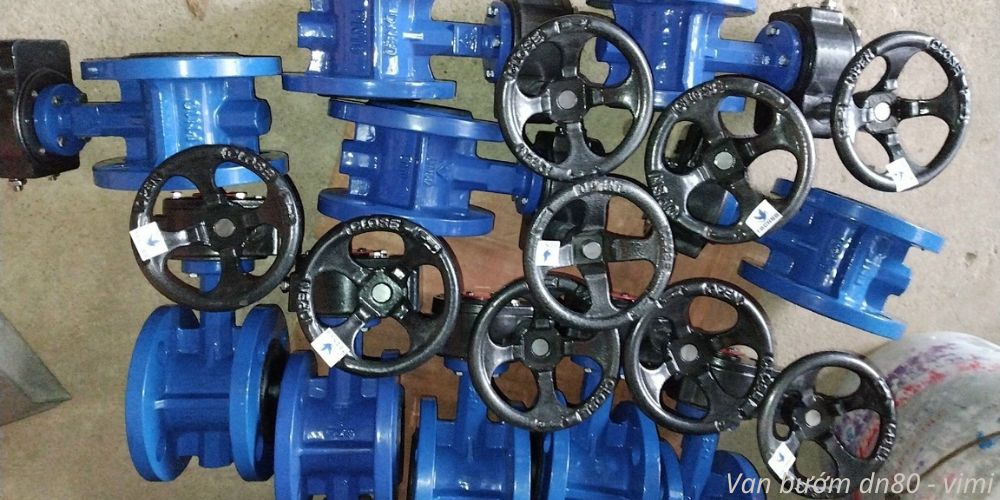

3.2 Van bướm 80 mặt bích

Van bướm mặt bích DN80 có thân được tích hợp sẵn 2 mặt bích, lắp trực tiếp với mặt bích đường ống bằng bulong. Cách kết nối này tạo độ kín và độ bền cao, thường dùng trong hệ thống áp lực lớn hoặc yêu cầu độ an toàn cao.

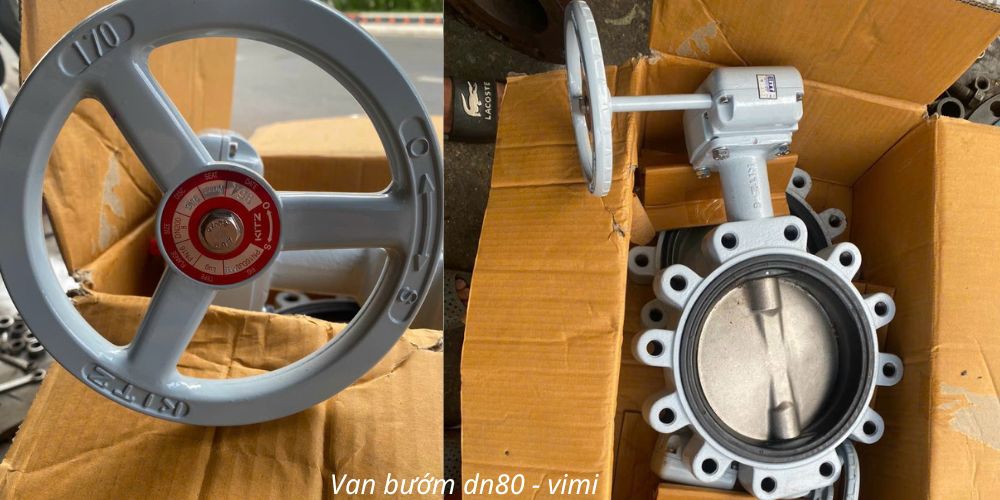

3.3 Van bướm DN80 tai bích

Van bướm D80 tai bích có các tai bích với lỗ bulong bố trí quanh thân van, cho phép luồn và bắt bulong cố định vào mặt bích đường ống. So với dạng kẹp, kiểu kết nối này chắc chắn và an toàn hơn nhờ có điểm tựa cố định.

4. Vận hành van bướm 80 bằng cách nào

Với kích cỡ DN80, van bướm DN80 không quá lớn nhưng vẫn được thiết kế với nhiều phương thức vận hành khác nhau để phù hợp với nhu cầu thực tế.

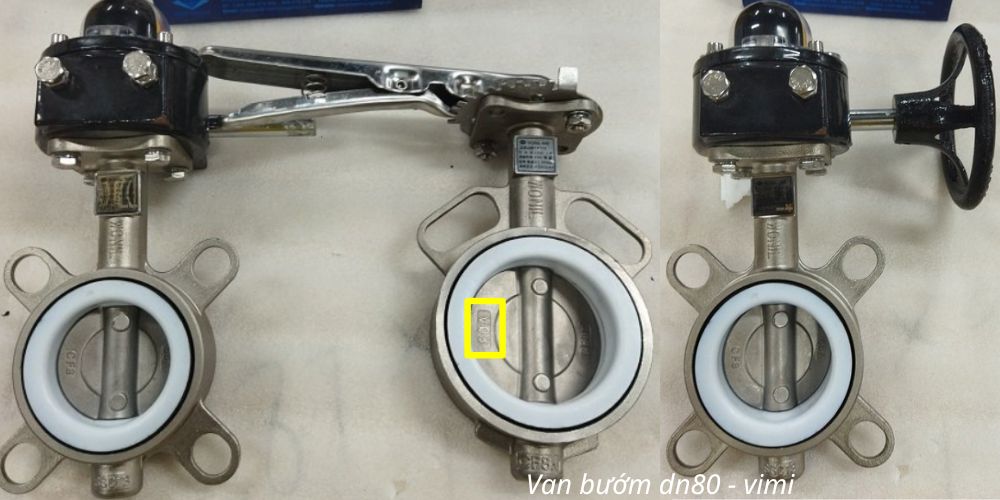

4.1 Van bướm D80 tay gạt

Đây là kiểu vận hành phổ biến nhất cho van bướm DN80. Van được vận hành bằng tay gạt, không yêu cầu người vận hành có chuyên môn cao và giá thành rẻ hơn so với các kiểu vận hành khác. Tuy nhiên, nếu hệ thống có áp suất hoặc lưu lượng dòng chảy lớn cần dùng nhiều lực hơn để có thể đóng/mở van.

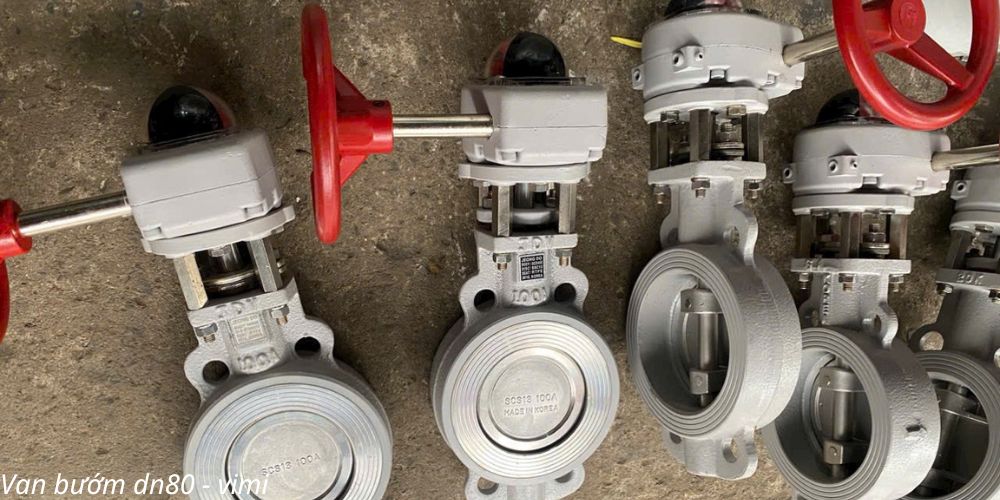

4.2 Van bướm 80 tay quay

Cơ cấu tay quay (vô lăng) kết hợp hộp số trợ lực giúp người vận hành đóng mở nhẹ nhàng hơn. Đồng thời, với van bướm DN80, tay quay thường được dùng khi hệ thống yêu cầu thao tác chính xác, tần suất đóng mở cao hoặc cần hạn chế tác động lực mạnh lên đường ống.

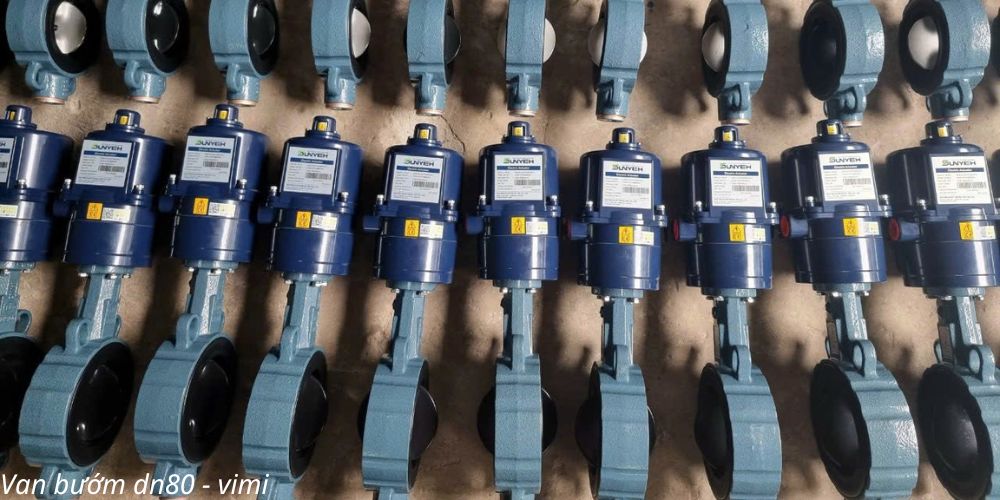

4.3 Van bướm D80 điện

Van bướm điện kích cỡ DN80 cho phép đóng/mở van tự động thông qua điện năng. Van bướm D80 điện thường có 2 chế độ: On/off hoặc tuyến tính điều tiết lưu lượng. Đây là lựa chọn phù hợp cho các hệ thống tự động hóa, tòa nhà, nhà máy xử lý nước hoặc sản xuất công nghiệp.

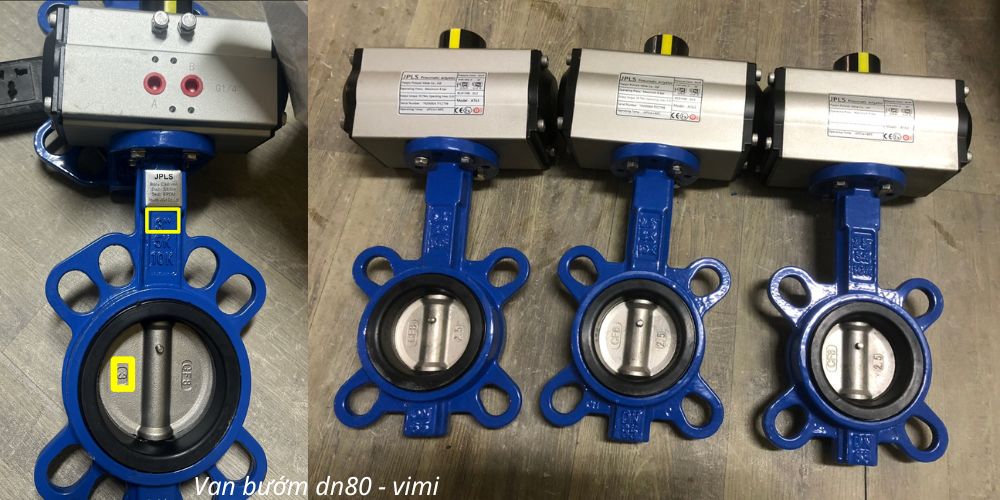

4.4 Van bướm DN80 khí nén

Van bướm khí nén thường được dùng trong hệ thống cần đóng mở liên tục, tốc độ cao, hoặc trong môi trường dễ cháy nổ (nơi không thể sử dụng dòng điện lớn). Có thể tích hợp thêm solenoid valve hoặc limit switch để kết nối với tủ điều khiển.

5. Vật liệu van bướm D80

Van bướm DN80 được chế tạo từ nhiều vật liệu khác nhau nhằm đáp ứng yêu cầu đa dạng về môi trường, áp suất và tính chất lưu chất. Tùy điều kiện sử dụng thực tế, người dùng có thể lựa chọn van bằng nhựa, inox, gang hoặc thép để đạt hiệu quả tối ưu.

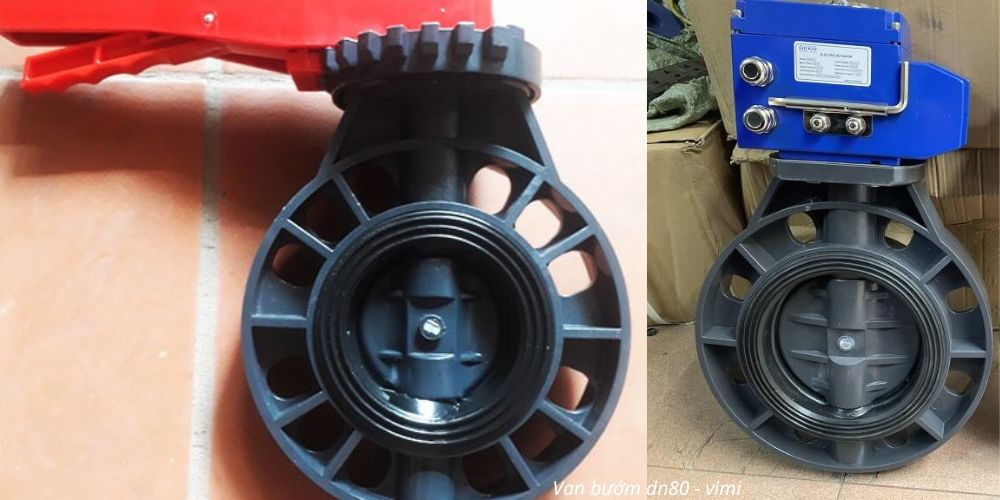

5.1 Van bướm D80 nhựa

Van bướm DN80 nhựa làm từ uPVC, CPVC hoặc PP, nổi bật với giá thành rẻ và trọng lượng nhẹ. Phù hợp cho hệ thống nước sạch, nước thải sinh hoạt hoặc hóa chất nồng độ thấp.

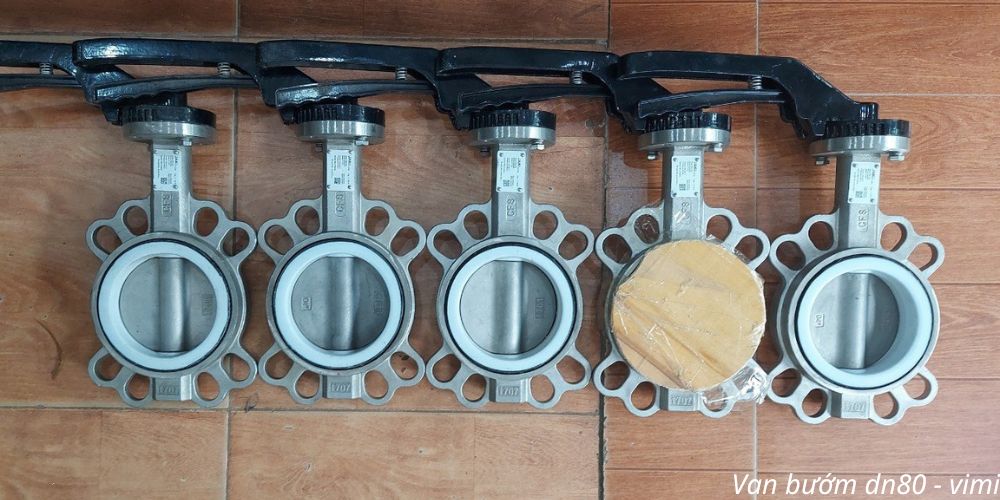

5.2 Van bướm DN80 inox

Van bướm inox cỡ DN80 có độ bền cao, chống rỉ, không bị bám bẩn bề mặt và chống ăn mòn vượt trội. Đây là lựa chọn lý tưởng cho ngành thực phẩm, đồ uốn, dược phẩm và hóa chất

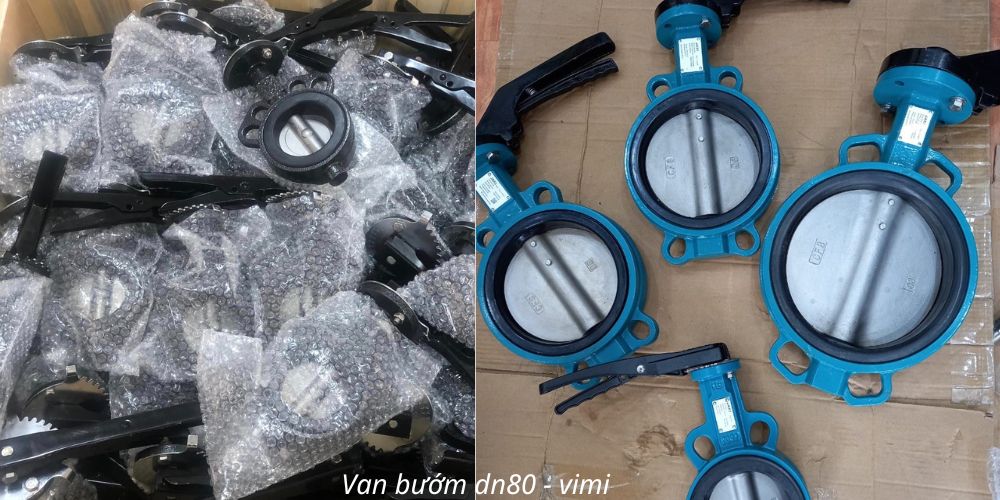

5.3 Van thân gang

Van bướm 80 thân gang chống mài mòn tốt, dễ gia công, không bị gỉ do được phủ sơn epoxy, thường sử dụng trong hệ thống cấp thoát nước, HVAC và PCCC

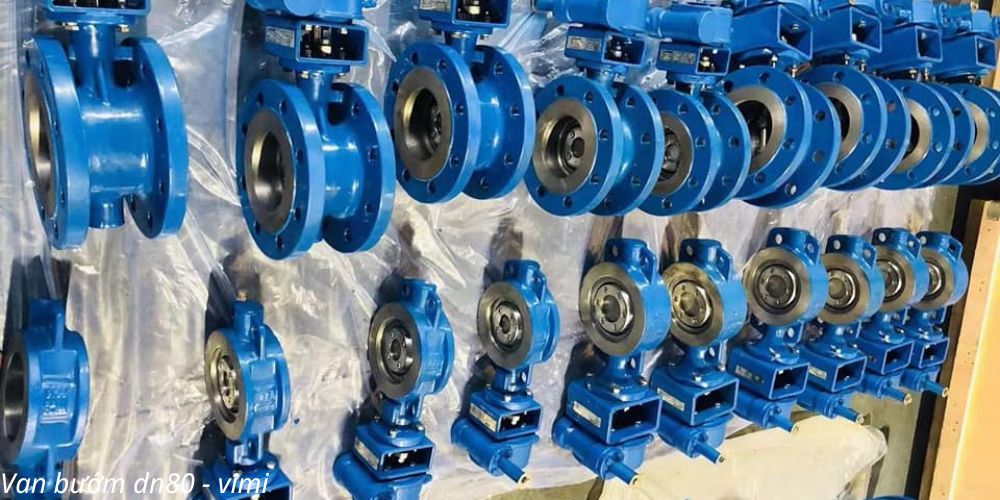

5.4 Van thân thép

Van bướm DN80 thép chịu được áp lực và nhiệt độ cao, thích hợp cho môi trường công nghiệp nặng. Van thường dùng trong đường ống hơi, dầu khí và hóa chất.

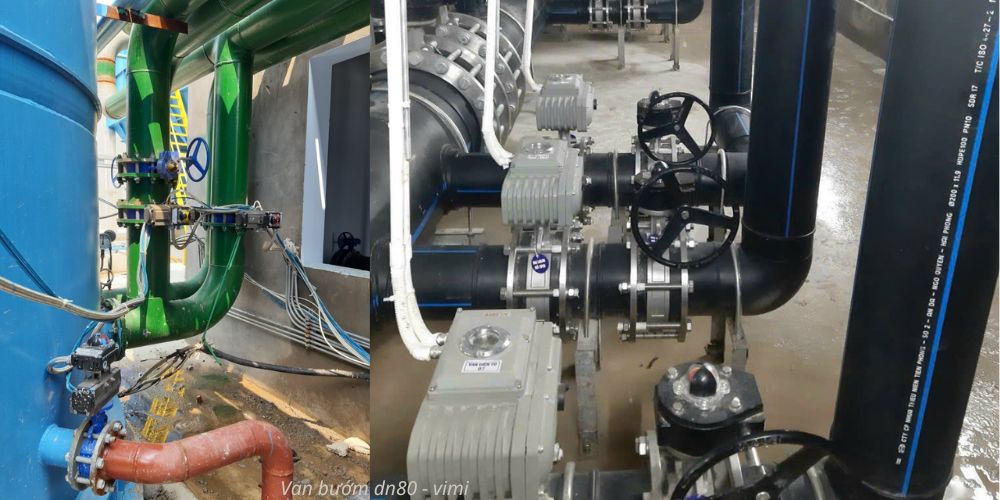

6. Ứng dụng của van bướm DN80

Van bướm DN80 được lắp đặt phổ biến trong nhiều hệ thống công nghiệp và dân dụng. Một số lĩnh vực tiêu biểu có thể kể đến như:

• Khai thác dầu khí, lọc & hóa dầu
• Nhà máy xử lý nước thải, hóa chất và các ngành tổng hợp công nghiệp
• Dây chuyền sản xuất thực phẩm, đồ uống và dược phẩm
• Hệ thống cấp nước sạch tại hộ gia đình, chung cư và các tòa nhà cao tầng

Trên đây là những thông tin tổng hợp chi tiết về van bướm DN80. Hy vọng bài viết sẽ giúp bạn có thêm cơ sở để lựa chọn đúng loại van phù hợp với nhu cầu sử dụng và môi trường làm việc thực tế.
