Mặt bích PVC 114

Mặt bích PVC 114 là phụ kiện kết nối quan trọng trong các hệ thống đường ống cỡ trung, được sử dụng rộng rãi tại đầu bơm, đầu van và thiết bị đo lưu lượng trong công nghiệp và xử lý nước. Tuy nhiên, chọn sai tiêu chuẩn hoặc lắp đặt không đúng kỹ thuật dẫn đến rò rỉ, hỏng hóc và tốn kém chi phí sửa chữa. Dưới đây là các thông tin kỹ thuật và hướng dẫn lắp đặt 5 bước chuẩn xác từ kinh nghiệm thực tế.

1. Mặt bích PVC 114 là gì

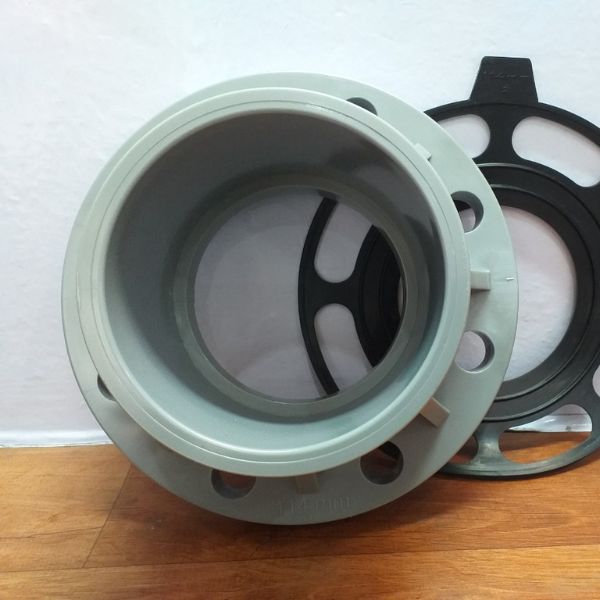

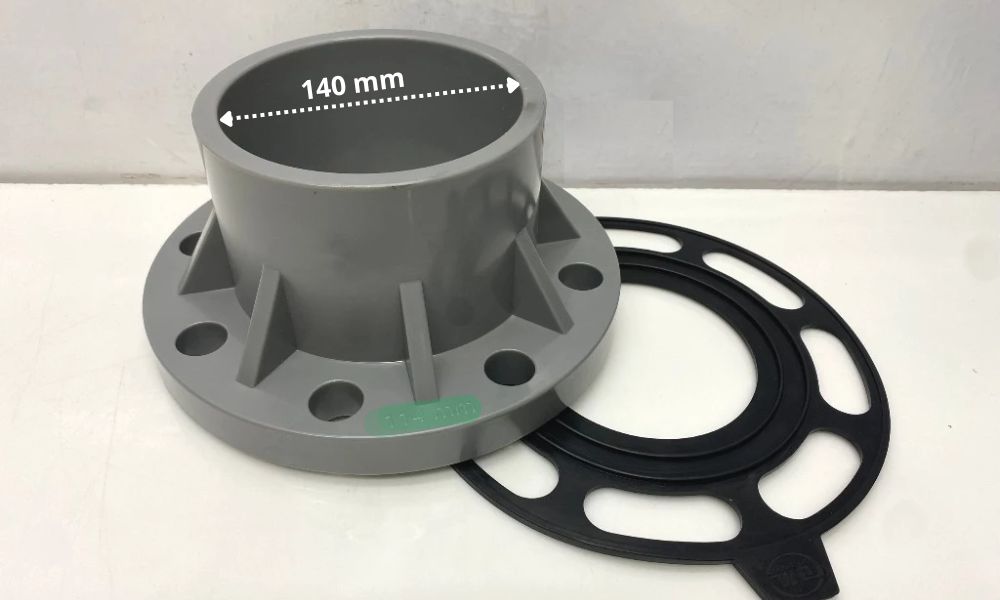

Mặt bích nhựa PVC 114 (hay bích nhựa PVC phi 114) là phụ kiện ống nhựa, với các đặc điểm sau

• Chủng loại phụ kiện: Mặt bích
• Vật liệu chế tạo: Nhựa PVC (thường dùng nhựa uPVC hơn để tăng độ cứng)
• Dùng để lắp ghép ống PVC có đường kính ngoài 114 mm vào van, bơm hoặc thiết bị khác trong hệ thống đường ống.

Con số 114 ở đây chỉ đường kính ngoài ống (OD = 114 mm). Trong thực tế kỹ thuật, đây tương ứng với:

Lưu ý quan trọng: Bạn phải xác nhận rõ với nhà cung cấp trước khi đặt hàng.

• Ống 4″ ASTM có OD 114.3 mm, còn ống DN100 DIN có OD 110 mm. Hai loại không lắp chung được.
• Khi nói “mặt bích PVC 114” trên thị trường Việt Nam, phần lớn đang nói đến ống 4″ hệ ASTM hoặc đôi khi nhầm lẫn với DN100.

2. Mặt bích PVC 114 dùng ở đâu

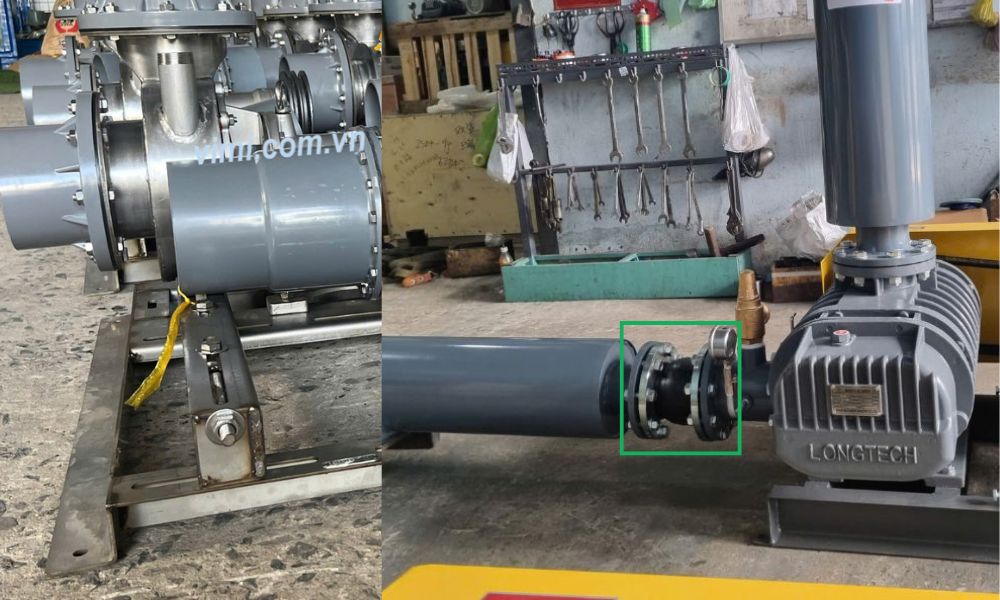

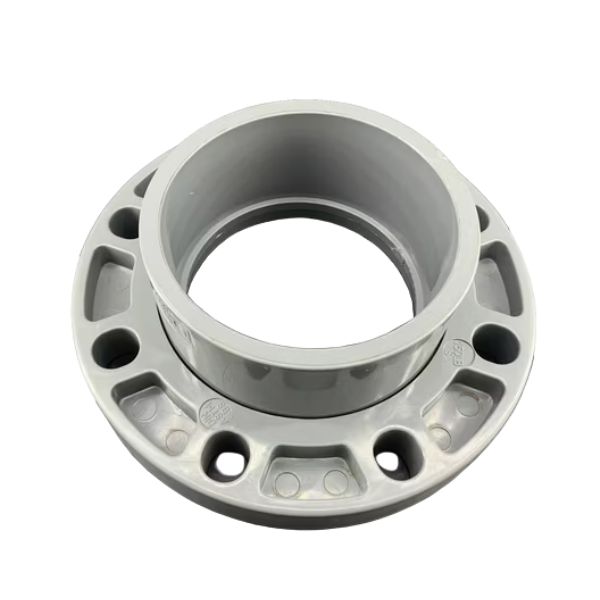

Đây là cỡ bích thuộc nhóm đường kính trung bình, phổ biến trong các hệ thống công nghiệp và dân dụng quy mô vừa đến lớn. Từ kinh nghiệm thực tế, mặt bích nhựa PVC phi 114 xuất hiện nhiều nhất tại:

• Hệ thống cấp nước công nghiệp và khu công nghiệp Đường ống chính dẫn nước sạch từ bể chứa đến dây chuyền sản xuất, kết nối đầu bơm ly tâm cỡ trung.
• Hệ thống xử lý nước thải và nước tuần hoàn Kết nối đường ống xả thải, ống hút của bơm chìm hoặc bơm ly tâm trong trạm xử lý nước thải.
• Hệ thống hóa chất nhẹ Dẫn dung dịch axit loãng, kiềm nhẹ, nước muối trong nhà máy thủy sản, nhà máy chế biến thực phẩm.
• Hệ thống bơm nước tưới tiêu nông nghiệp quy mô lớn Trạm bơm đầu nguồn, đường ống chính của hệ thống tưới nhỏ giọt hoặc phun mưa trang trại lớn.

Vị trí lắp đặt phổ biến nhất:

• Đầu hút và đầu đẩy của bơm
• Đầu vào / đầu ra của van cổng, van bướm, van bi cỡ DN100 / 4″
• Vị trí đấu nối thiết bị đo lưu lượng (flow meter)
• Điểm nối giữa đường ống nhựa và thiết bị bằng kim loại (dùng bích chuyển đổi)

3. Tiêu chuẩn của mặt bích PVC 114

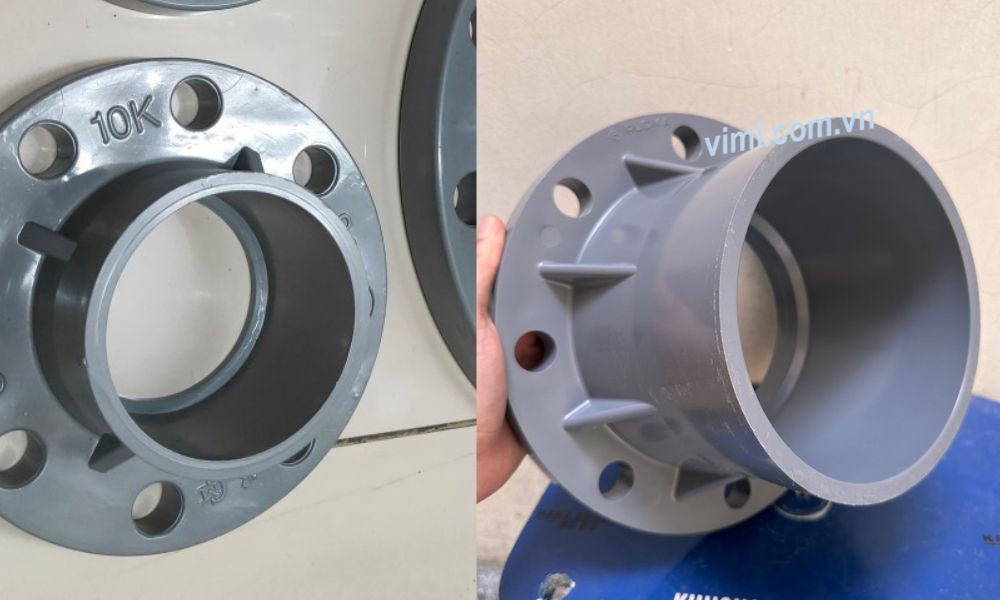

Mặt bích nhựa PVC 114 phải tuân theo hai nhóm tiêu chuẩn đồng thời:

• Tiêu chuẩn ống: Giúp việc kết nối mặt bích với ống là chuẩn xác
• Tiêu chuẩn bích: Đảm bảo kết nối với mặt bích đối diện là khớp

Chọn sai một trong hai – hàng về không lắp được. Tiêu chuẩn ống (xác định đường kính đầu dán / đầu kết nối)

Tiêu chuẩn bích (xác định lỗ bu lông, PCD, số lỗ)

4. Áp lực làm việc của mặt bích PVC 114

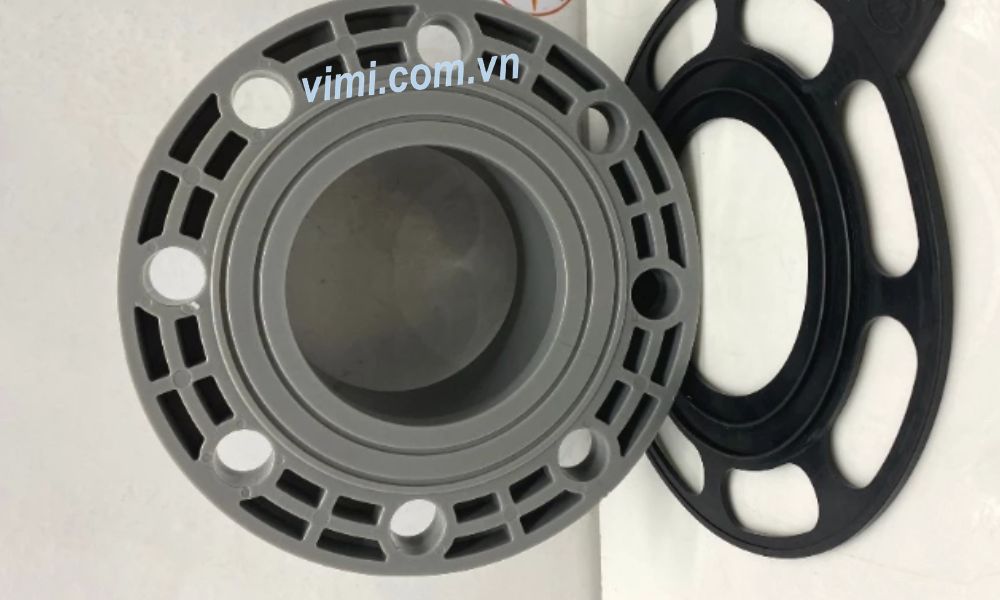

Áp lực làm việc của mặt bích PVC 114 phụ thuộc vào cấp PN và nhiệt độ vận hành thực tế. Nhiều người chỉ nhìn vào con số PN mà quên mất rằng PVC giảm bền khi nhiệt độ tăng – đây là nguyên nhân gốc rễ của nhiều sự cố rò rỉ mà tôi từng xử lý.

4.1 Áp lực mặt bích PVC theo cấp PN (ở 20°C)

4.2 Ảnh hưởng của nhiệt độ đến áp lực cho phép

5. Các bước lắp đặt cơ bản của mặt bích PVC 114

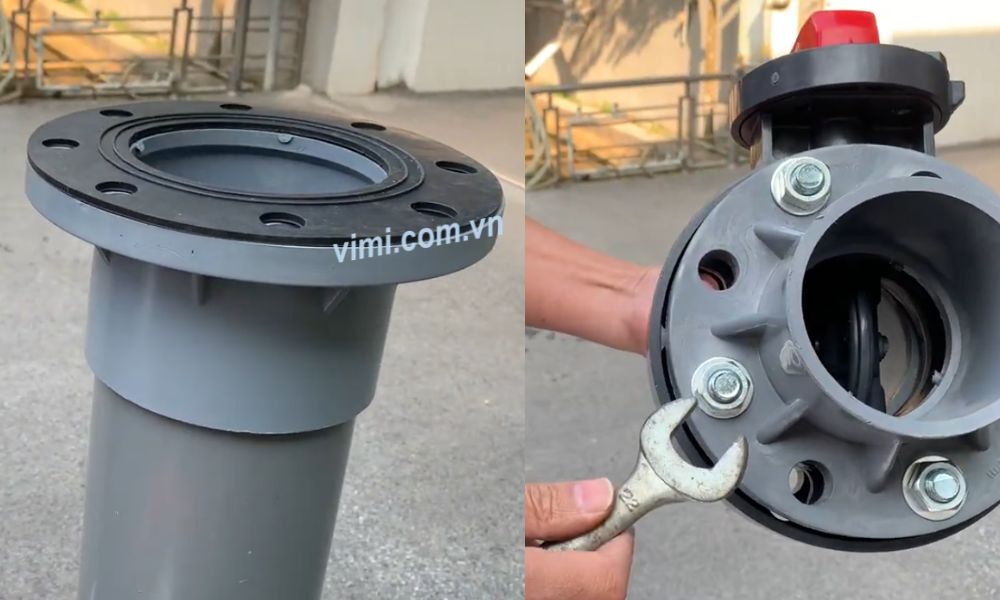

Lắp đúng kỹ thuật ngay từ đầu giúp bạn tránh hoàn toàn sự cố rò rỉ tại mối bích. Dưới đây là 5 bước cốt lõi mà bất kỳ thợ ống có kinh nghiệm nào cũng phải tuân thủ.

• Bước 1 – Chuẩn bị bề mặt: Kiểm tra bích không vênh, nứt. Làm sạch mặt tiếp xúc. Với bích dán, để solvent cement khô hoàn toàn trước khi chịu áp lực.
• Bước 2 – Đặt gioăng làm kín: Dùng gioăng EPDM hoặc NBR đúng cỡ DN100 / 4″. Đặt chính tâm, không lệch khỏi mặt bích.
• Bước 3 – Căn chỉnh đồng trục: Đưa hai bích vào vị trí, kiểm tra lỗ bu lông khớp nhau. Ống phải thẳng hàng, không lệch góc.
• Bước 4- Siết bu lông đúng trình tự: Vặn tay nhẹ tất cả bu lông trước, sau đó siết theo kiểu đối xứng hình sao, tăng lực từng vòng.
• Bước 5 – Kiểm tra sau lắp: Thử áp lực thủy tĩnh ở mức 1.5 lần áp suất làm việc trong tối thiểu 30 phút. Kiểm tra rò rỉ và siết bổ sung nhẹ nếu cần.
