Mặt bích nhựa PVC phi 140 là phụ kiện quan trọng trong các hệ thống ống công nghiệp, cấp thoát nước và xử lý hóa chất. Với chất liệu nhựa PVC bền nhẹ, chống ăn mòn tốt, sản phẩm ngày càng được ưa chuộng thay thế mặt bích kim loại. Dưới đây là thông tin kỹ thuật, ứng dụng thực tế và hướng dẫn lắp đặt chuẩn cho mặt bích nhựa PVC phi

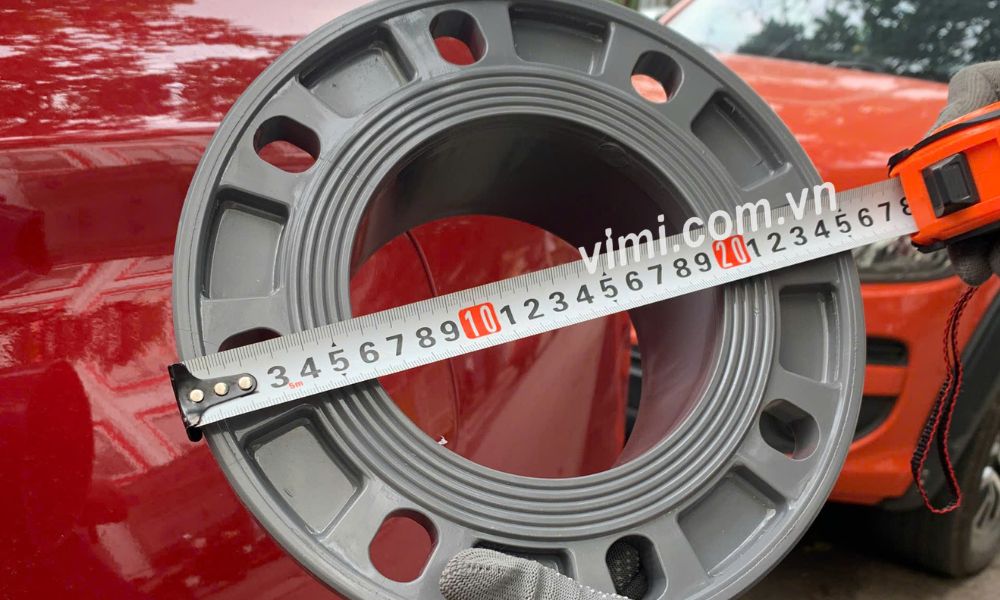

1. Tổng quan về mặt bích nhựa PVC 140
Mặt bích nhựa PVC phi 140 là loại phụ kiện đường ống được sản xuất từ nhựa PVC (Polyvinyl Chloride) cứng, dùng để kết nối các đoạn ống hoặc thiết bị có đường kính danh nghĩa 140mm. Đây là loại mặt bích được ưa chuộng trong nhiều công trình nhờ những đặc điểm nổi bật sau:
- Chất liệu nhựa PVC: Nhẹ hơn mặt bích kim loại, không bị oxy hóa, chống ăn mòn tốt trong môi trường hóa chất và nước biển.
- Đường kính phi 140: Tương ứng với ống PVC có đường kính ngoài 140mm, thường dùng cho các tuyến ống lớn trong hệ thống cấp thoát nước, xử lý nước thải hoặc hóa chất.
- Áp suất làm việc: Thông thường chịu được áp suất từ 6 bar đến 10 bar tùy theo tiêu chuẩn sản xuất (PN6, PN10).
- Tiêu chuẩn phổ biến: Tiêu chuẩn mặt bích DIN, tiêu chuẩn mặt bích JIS hoặc ANSI – cần xác định rõ tiêu chuẩn trước khi đặt hàng.

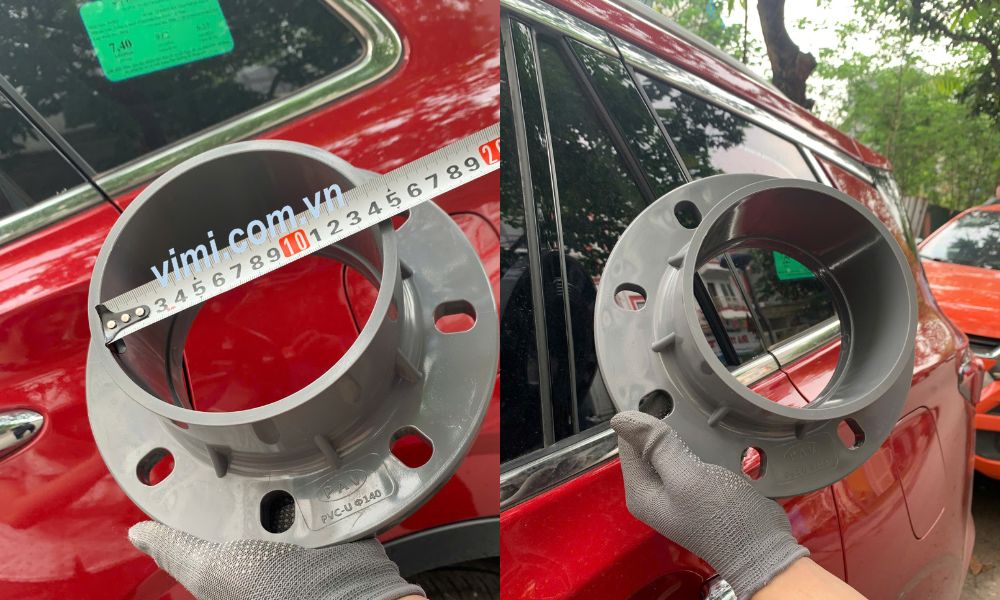

2. Kết nối của mặt bích nhựa PVC 140
Mặt bích nhựa PVC phi 140 có thể được kết nối với ống hoặc thiết bị theo nhiều cách khác nhau. Việc chọn đúng kiểu kết nối ảnh hưởng trực tiếp đến độ kín và tuổi thọ của toàn bộ hệ thống. Kết nối với mặt bích PVC 140 gồm 2 phần
- Kết nối với ống bằng keo dán:
- Dùng keo dán ống nhựa PVC chuyên dụng để dán mặt bích vào đầu ống.
- Phương pháp này nhanh nhưng không tháo ra được sau khi keo đã khô.
- Kết nối giữa hai bích:
- Giữa hai mặt bích đối nhau bắt buộc phải có gioăng (đệm làm kín) bằng cao su EPDM hoặc NBR để đảm bảo kín nước, kín khí.
Lưu ý quan trọng: Khi ghép mặt bích nhựa PVC với mặt bích kim loại (thép, gang), cần dùng gioăng đệm đủ dày và siết bulong đều tay để tránh làm vênh hoặc nứt mặt bích nhựa.

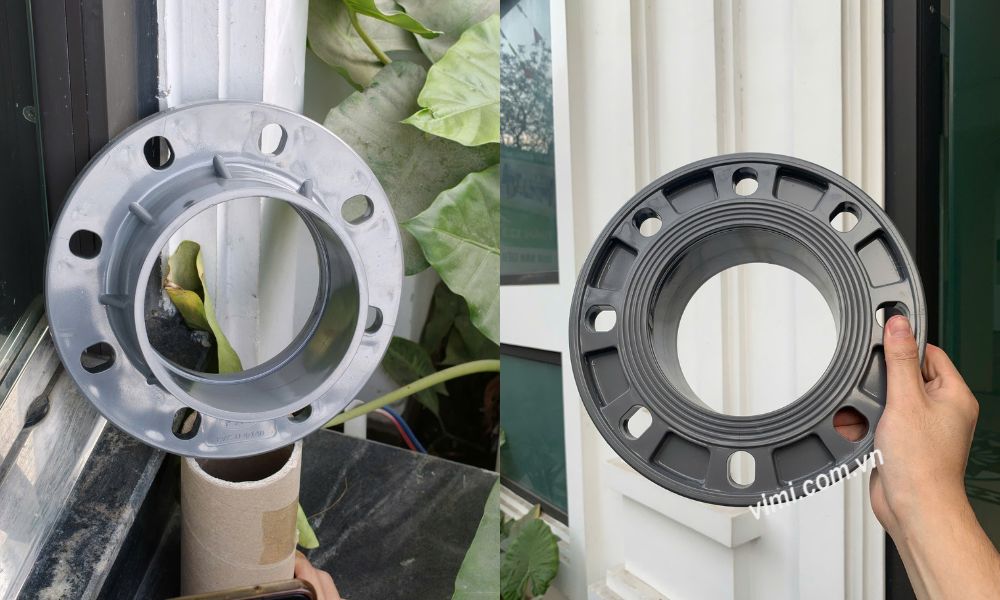

3. Số lượng bulong của mặt bích nhựa PVC phi 140
Đây là thông tin kỹ thuật mà người thi công cần nắm rõ trước khi chuẩn bị vật tư. Số lượng và kích thước bulong phụ thuộc vào tiêu chuẩn của mặt bích.
- Tiêu chuẩn DIN (phổ biến tại Việt Nam và châu Âu):
- Mặt bích PVC phi 140 theo DIN PN10: 8 lỗ bulong, kích thước bulong M16.
- Đường kính vòng tròn lỗ bulong (PCD): khoảng 210mm.
- Tiêu chuẩn JIS (phổ biến trong công trình Nhật Bản):
- Số lỗ bulong có thể khác, thường là 8 lỗ với kích thước và bố trí khác DIN.
- Vật liệu bulong đề xuất:
- Sử dụng bulong inox 304 hoặc 316 để tránh ăn mòn theo thời gian.
- Không dùng bulong thường (thép đen) trong môi trường ẩm ướt hoặc hóa chất.
Lực siết bulong:
- Siết theo nguyên tắc đối xứng (kiểu hoa thị), không siết một phía trước.
- Lực siết vừa đủ – không quá chặt vì có thể làm nứt mặt bích nhựa PVC.

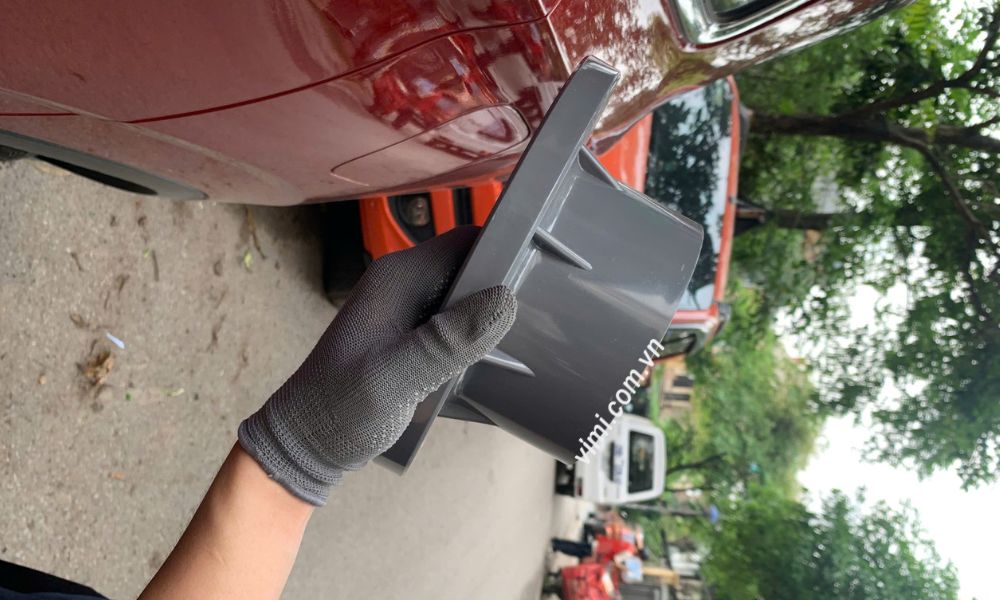

4. Ứng dụng của mặt bích nhựa PVC phi 140
Mặt bích nhựa PVC phi 140 được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau. Dưới đây là những ứng dụng phổ biến nhất trên thực tế:
- Hệ thống cấp nước sạch: Dùng trong các tuyến ống truyền tải nước đô thị, khu công nghiệp, khu dân cư.
- Hệ thống thoát nước và xử lý nước thải: Chịu được môi trường ẩm ướt, không bị rỉ sét, phù hợp cho các trạm xử lý nước thải sinh hoạt và công nghiệp.
- Hệ thống bơm hóa chất: Nhựa PVC có khả năng chịu nhiều loại hóa chất loãng như axit nhẹ, kiềm nhẹ, dung dịch muối.
- Nuôi trồng thủy sản: Phù hợp cho hệ thống ống cấp thoát nước trong ao nuôi tôm, cá vì không ảnh hưởng đến chất lượng nước.
- Hệ thống tưới tiêu nông nghiệp: Sử dụng cho các tuyến ống chính có lưu lượng lớn trong công trình thủy lợi.

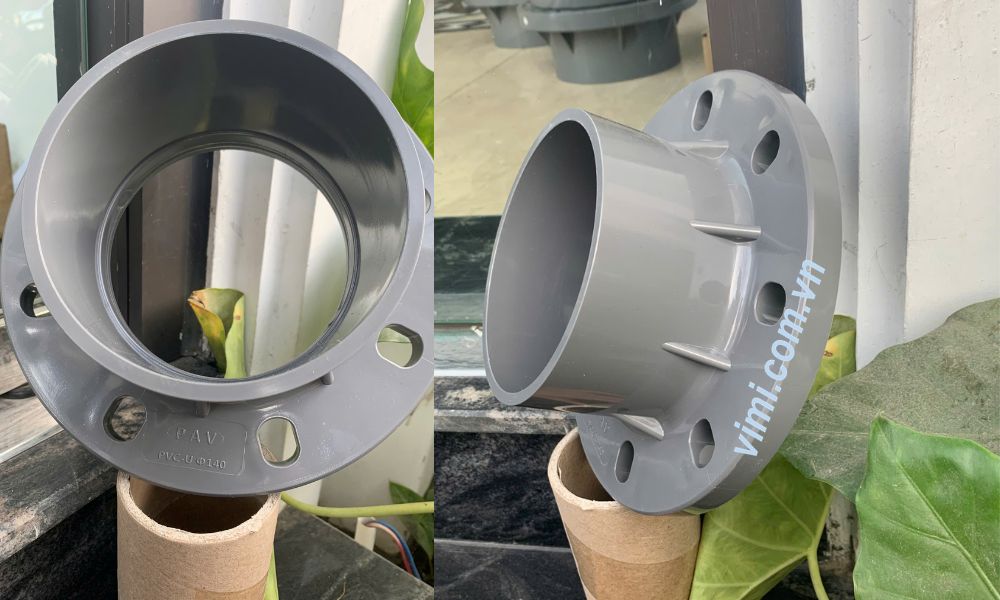

5. Lưu ý khi lắp đặt mặt bích nhựa PVC phi 140
Để đảm bảo hệ thống hoạt động ổn định và bền lâu, người thi công cần chú ý một số điểm quan trọng sau đây:
- Kiểm tra tiêu chuẩn trước khi mua: Xác nhận tiêu chuẩn DIN hay JIS, áp suất PN6 hay PN10 để chọn đúng loại và đảm bảo hai mặt bích khớp nhau.
- Làm phẳng bề mặt ghép: Mặt tiếp xúc giữa hai bích phải phẳng, không bị bụi bẩn hay gờ nhô ra để gioăng tiếp xúc đều.
- Luôn dùng gioăng làm kín: Không ghép mặt bích trực tiếp không có gioăng – đây là lỗi phổ biến dẫn đến rò rỉ.
- Không dùng lực quá mạnh khi siết bulong: Nhựa PVC không có độ bền cơ học như kim loại, siết quá tay sẽ làm nứt hoặc biến dạng mặt bích.
- Tránh nhiệt độ cao: Nhựa PVC bắt đầu biến dạng ở nhiệt độ trên 60°C, vì vậy không dùng cho đường ống hơi nóng hoặc nước nóng.
- Hỗ trợ đỡ ống ở vị trí mặt bích: Do trọng lượng ống phi 140 khá lớn, cần có giá đỡ ống gần vị trí mặt bích để tránh lực kéo làm hở mối ghép theo thời gian.
- Kiểm tra áp lực sau lắp đặt: Sau khi hoàn thành, nên thử áp lực hệ thống ở mức 1,5 lần
