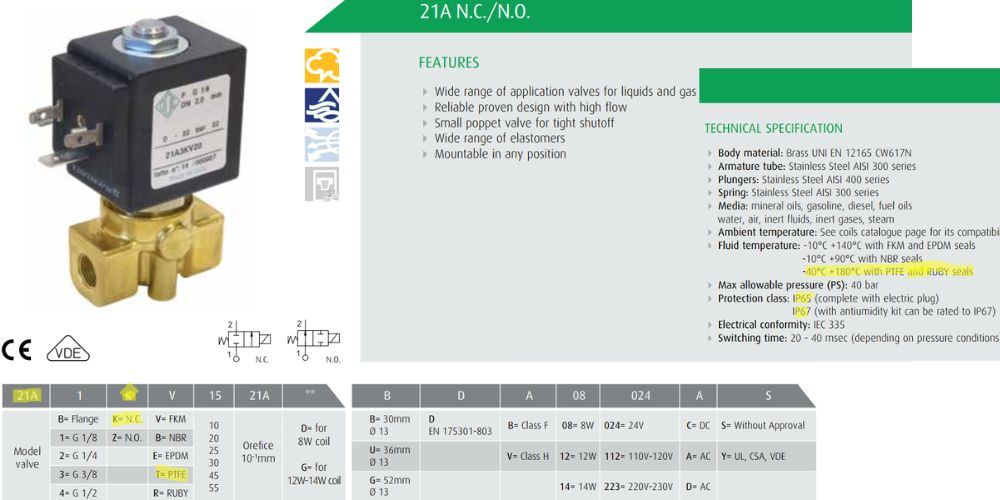

21A5KT40 | TEFLON – G 3/8″

ODE 21A5KT40 là model van điện từ dùng cho hơi nóng, thuộc nhãn hiệu van điện từ ODE. Van được sử dụng lắp đặt trên ống G 3/8 có đường kính ngoài là 17mm

1. Giới thiệu về ODE 21A5KT40

ODE 21A5KT40 là van điện từ thường đóng, chuyên dùng cho hơi nóng (được thiết kế lỗ orefice rất bé 4mm), có cấp chống nước theo tiêu chuẩn IP65 và có thể yêu cầu lên cấp IP67. Van có thể dùng cả điện áp xoay chiều và điện áp 1 chiều, đặc biệt có thể chịu nhiệt độ tới 180^oC

• Điện áp xoay chiều sử dụng cho van: 110 ~ 120V, 220V ~ 240V
• Điện áp 1 chiều: 24V

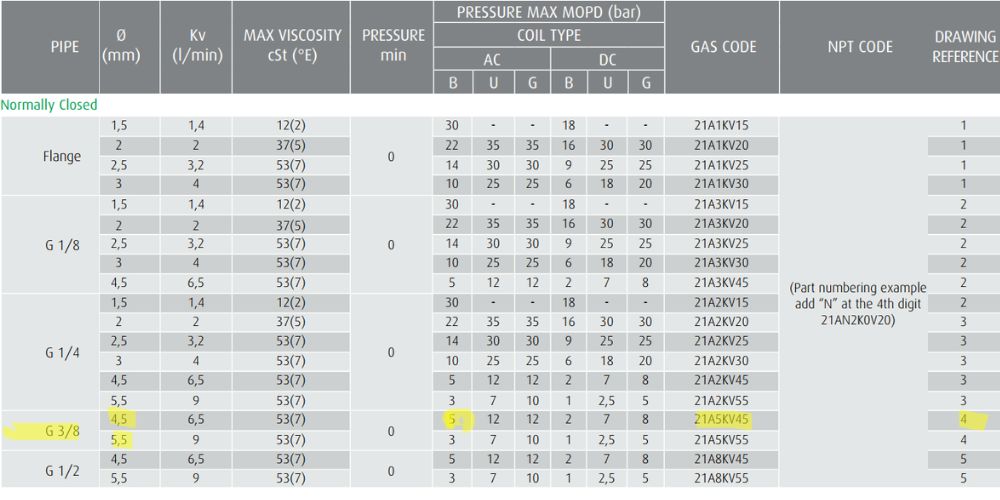

2. Thông số kỹ thuật cơ bản cảu ODE 21A5KT40

Với đặc điểm đặc biệt là dùng cho hơi nóng, van có điểm đặc biệt khi piston được làm bằng vật liệu tefon

3.1 Van được chế tạo van

• Thân: Đồng
• Trục và lò xo: Inox seris AISI 300
• Piston: TEFLON

3.2 Môi trường làm việc

Van có thể làm việc trong các môi trường: Hơi nóng

3.3 Giới hạn làm việc của van

• Nhiệt độ làm việc: -10^oC ~ 180^oC
• Áp suất làm việc: 0 ~ 14bar

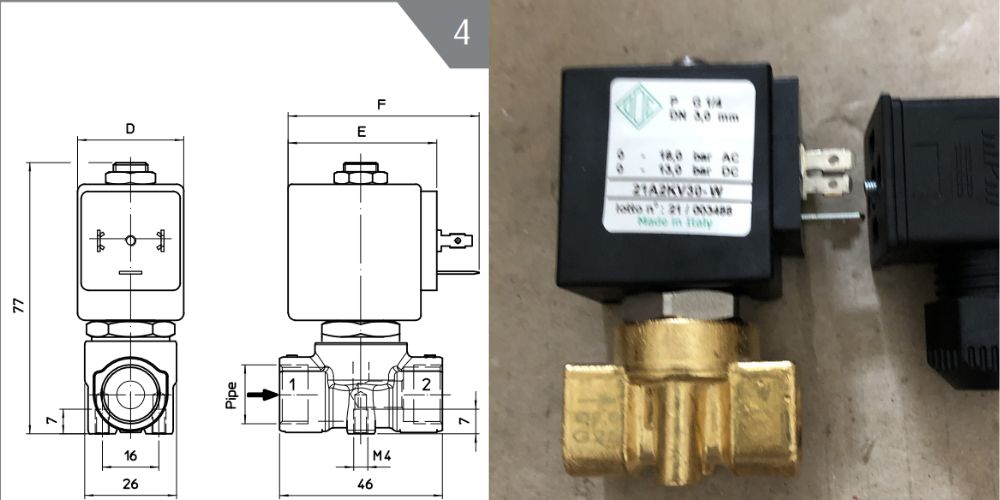

3. Bản vẽ và kích thước cơ bản của 21A5KT40

Dưới đây là bản vẽ và kích thước đường bao của van cùng với hình ảnh (minh họa – khác model – dùng dòng 21A)

4. Các model cùng kích cỡ khác

Tham khảo các model cùng kích cỡ khác

• Van dùng cho cháy nổ: 21WA3KIV130
• Van dùng cho hóa chất: 21IH3KIV150
• Van dùng cho nước, dầu, khí thông thường: 21H7KV120
