ODE 21W5KIV350 – 21W5KIB350 – 21W5ZIV350 – 21W5ZIB350

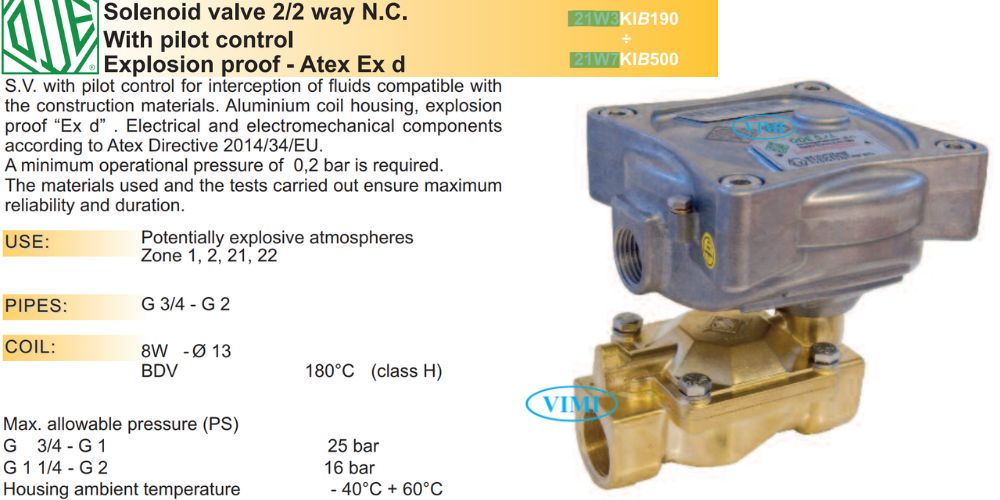

ODE 21W5KIV350, 21W5KIB350, 21W5ZIV350 và 21W5ZIV350 là bốn model về van điện từ có chứng chỉ chống cháy nổ theo tiêu chuẩn châu Âu, được lắp đặt trên đường ống có kích cỡ G 1 1/4″. Tương ứng với hai models là hai chủng loại van thường đóng và van thường mở

1. Giải thích các ký tự có trong bốn models

Giải thích quy định về các ký tự có trong kí hiệu của hai models 21W5KIV350 – 21W5KIB350 – 21W5ZIV350 – 21W5ZIB350

• 21W5: Dòng van điện từ chống cháy nổ
• 5: Tương ứng với kích thước ống thép: G 1 1/4″
• K: Kiểu van thường đóng
• Z: Kiểu van thường mở
• V: Gioăng làm từ vật liệu FKM
• B: Gioăng là vật liệu NBR
• 350: Kích cỡ lỗ orefice 35mm

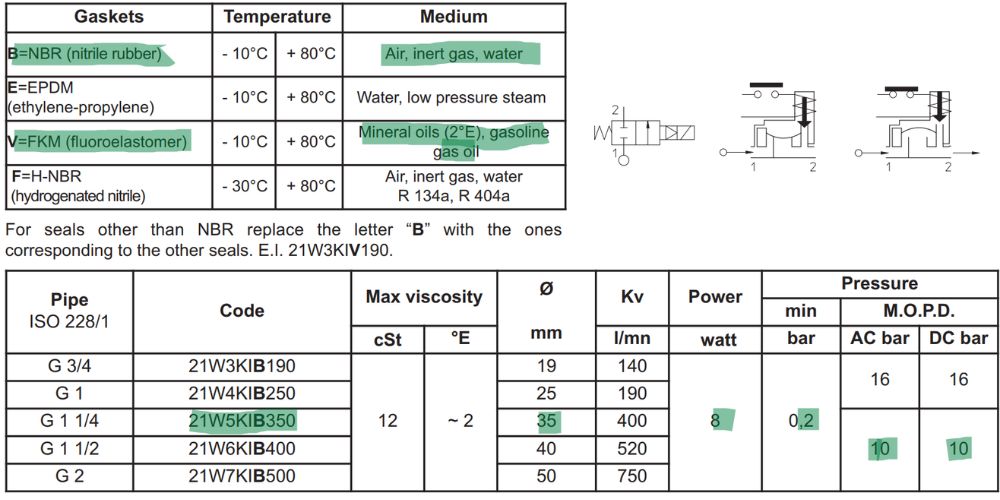

2. Giới hạn nhiệt độ và áp suất của van

Cho dù vật liệu gioăng của hai model Ode 21W5KIV350 – 21W5KIB350 – 21W5ZIV350 – 21W5ZIB350 có khác nhau, tuy nhiên giới hạn nhiệt độ và áp suất không khác nhau

• Nhiệt độ giới hạn của môi trường: -10^oC ~ 80^oC
• Nhiệt độ giới hạn của lưu chất: -10^oC ~ 140^oC
• Áp suất giới hạn: 0 ~ 10bar

3. Bản vẽ và kích thước đường bao

Tham khảo kích thước đường bao của cả 21W5KIV350 – 21W5KIB350 – 21W5ZIV350 và 21W5ZIB350, để đảm bảo van có thể tháo lắp được trong các trường hợp

• Tháo van để kiểm tra hoặc bảo dưỡng
• Thay thế van mới cho van cũ đã hỏng
• Cần kích thước đường bao để thiết kế mới

4. Vật liệu chế tạo 21W5KIV350 – 21W5KIB350 – 21W5ZIV350 – 21W5ZIB350

Vật liệu chế tạo van được xác định là đồng nguyên chất tới 99,9% theo tiêu chauanr của UNI EN 12165 CW617N.

• Thân van: Brass
• Trục và lò xo: Inox
• Gioăng: NBR hoặc FKM

5. Cấp chống nước của van

Cả hai model ODE 21W5KIV350, 21W5KIB350, 21W5ZIV350 và 21W5ZIB350 đều có cấp chống nước như các model khác của dòng van chống cháy

• Cấp chống nước: IP67 trở lên
