Thông tin sản phẩm

Samyang YPR-100 và YPR-100A là một trong những model van giảm áp samyang chuyên dùng cho hệ thống hơi nóng với đa dạng kích cỡ và phù hợp với các hệ thống hơi có áp suất làm việc khác nhau

1. Đặc điểm nổi bật của van

SamYang YPR-100 và Samyang YPR-100A là những van SamYang đáng được quan tâm khi bạn có nhu cầu về chủng loại van giảm áp, bởi van có nhiều ưu điểm

  • Tỷ lệ giảm áp suất tối đa 20:1 giúp giảm không phải giảm áp 2 cấp như các van giảm áp thông thường
  • Van có khả năng kiểm soát dòng chảy tuyệt vời, cho phép sử dụng van có kích thước nhỏ hơn một hoặc hai kích thước các van cùng chủng loại thông thường khác
  • Có thể cài đặt áp suất thấp tới (0,21 Mpa)

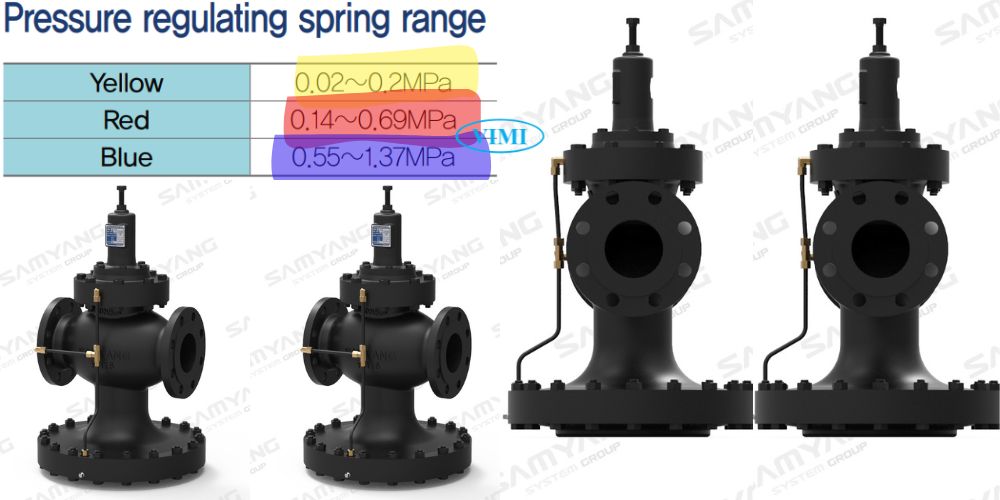

  • Ba lò xo với 3 màu sắc khác nhau được sử dụng, giúp người dùng dễ dàng biết được dải áp suất thứ cấp được điều chỉnh ở mức nào
  • Cấu trúc đơn giản và các bộ phận chuyển động chính được làm bằng thép không gỉ bền: loại bỏ một bộ chuyển đổi giữa van chính và van pilot cho phép sửa chữa và kiểm tra dễ dàng.

Samyang YPR 100 105 5

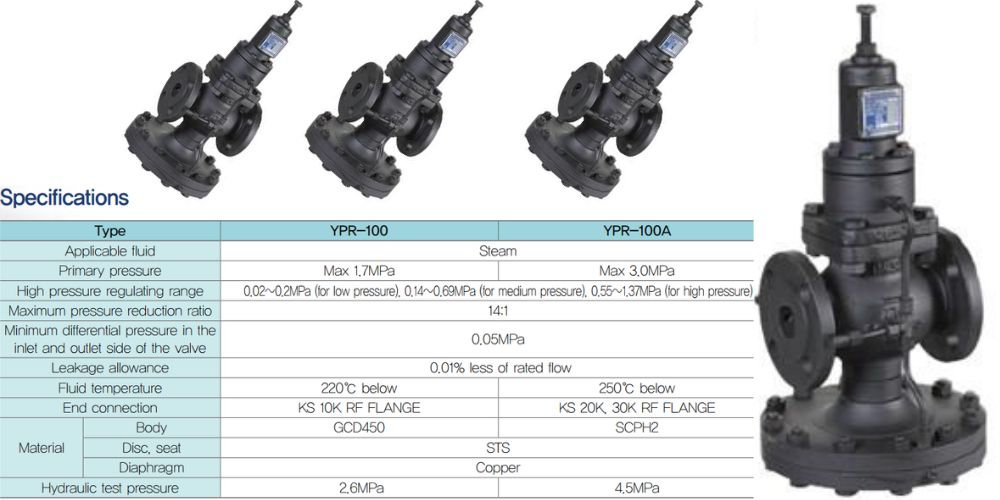

2. Môi trường sử dụng van

Van được sử dụng cho hệ thống hơi với nhiệt độ và áp suất giới hạn khác nhau theo từng model, áp suất dành cho van được phân loại làm 3 phân khúc: Áp suất thấp (0.02 ~ 0.2Mpa), áp suất trung bình (0.14 ~ 0.69Mpa) và áp suất cao (0.55 ~ 1.37Mpa)

Samyang YPR 100 105 (2)

3. Kết nối của van

Van chỉ có kết nối mặt bích mà không có kết nối ren, cả Samyang YPR-100 và Samyang YPR-100A đều kết nối bằng mặt bích tiêu chuẩn KS (Korean Standard) của Hàn Quốc với các chủng loại mặt bích và chuẩn áp lực mặt bích khác nhau. Đĩa van làm bằng vật liệu STS còn màng van được chế tạo từ đồng

  • Samyang YPR-100: Mặt bích kiểu RF và chuẩn KS 10K
  • Samyang YPR-100A: Mặt bích kiểu RF và chuẩn KS 20K, 30K

4. Vật liệu chế tạo van

Để có thể chế tạo van chịu áp cao lên tới 20K và 30K, nhà sản xuất đã lựa chọn vật liệu chế tạo là thép, còn đối với van chịu áp thấp 10K thì thân van được chế tạo từ gang

  • Samyang YPR-100A: Thân van làm từ thép đúc mác SCPH2
  • Samyang YPR-100: Thân được đúc từ gang mác GCD450

5. Giới hạn làm việc của van

Với vật liệu khác nhau, van có thân được chế tạo từ thép có giới hạn làm việc cao hơn nhiều so với van có thân chế tạo từ vật liệu gang

  • Samyang YPR-100 có nhiệt độ và áp suất giới hạn: 10K và 220oC
  • Samyang YPR-100A có nhiệt độ và áp suất giới hạn: 20K hoặc 30K và 250oC

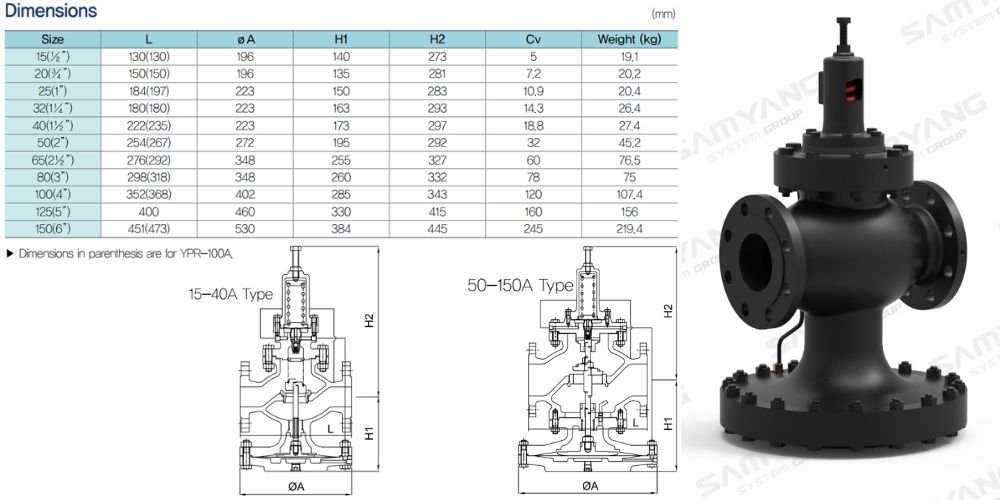

6. Kích thước và bản vẽ của van

Bản vẽ và kích thước đường bao ngoài của van là khác nhau theo từng kích thước và bản vẽ của van sẽ khác nhau theo từng dải kích thước

  • Van có kích thước từ 15A ~ 40A: Bản vẽ bên trái
  • Van có kích thước từ 50A ~ 150A: Bản vẽ bên phải

Samyang YPR 100 105 (4)

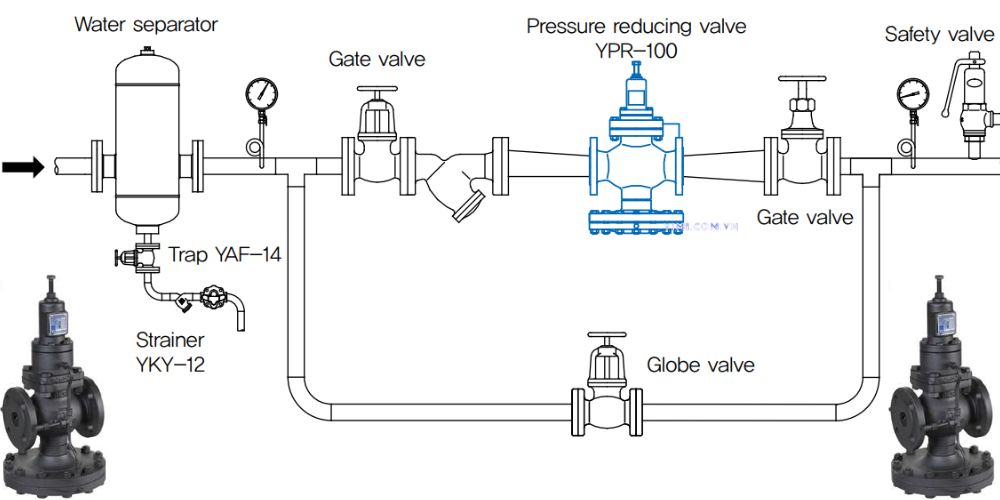

7. Hướng dẫn lắp đặt van

Để SamYang YPR-100 và Samyang YPR-100A phát huy hiệu quả làm việc, nhà sản xuất đưa ra hướng dẫn lắp đặt như sơ đồ bên dưới. Với 2 khuyến cáo quan trọng

  • Cần phải lắp đặt bộ lọc (Mắt lưới trên 80 lưới) ở phía trước đầu vào của van
  • Lắp đặt bẫy hơi nước Samyang ở đầu vào của van giảm áp để đảm bảo loại bỏ nước ngưng tụ.

Samyang YPR 100 105 (3)

8. Hướng dẫn chọn kích cỡ van Samyang YPR-100 và YPR-100A

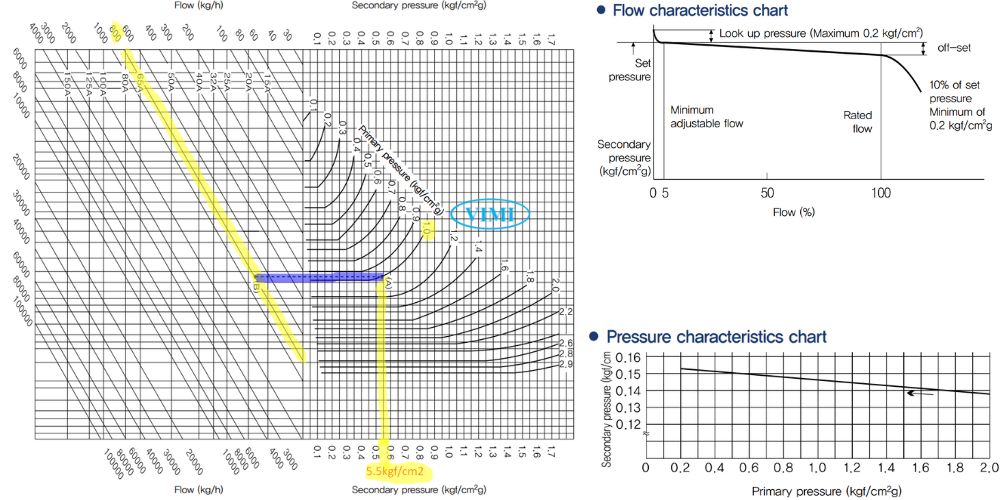

Theo hướng dẫn trên catalogues của nhà sản xuất, ví dụ: Chúng ta muốn chọn van giảm áp cho dòng hơi nóng có áp suất đầu vào là 10Kgf/cm2 với áp suất đầu ra điều chỉnh ở mức 5.5Kgf/cm2 và tốc độ dòng hơi nóng là 800kg/h.

  • Xác định “A”, điểm giao nhau giữa áp suất sơ cấp (10 kgf/cm2g) và áp suất thứ cấp (5,5 kgf/cm2g).
  • Gạch đường thẳng đứng từ “A” đến giao điểm “B” – điểm giao với dòng chảy (800kg/h). Bây giờ “B” nằm trong khoảng từ 15A đến 20A, kích thước là nên chọn 20A.

Samyang YPR 100 105 5

Mặc dù van được sản xuất chính để sử dụng cho đường hơi nóng nhiệt độ cao, tuy nhiên nhà máy cũng tư vấn cho phép chúng ta sử dụng nó cho hệ thống khí nén. Van được sử dụng rất hiệu quả và độ bền còn cao hơn khi chúng ta sử dụng cho hơi nóng.

9. Samyang YPR-100 và YPR-100A được stock ở đâu

Với hệ thống kho ở cả Hà Nội và Hồ Chí Minh, chung tôi luôn cố gắng stock sẵn cả SamYang YPR-100 và Samyang YPR-100A  để có thể phục vụ khách hàng được nhanh nhất. Tuy nhiên, đây là những van giá trị cao và không thể stock với số lượng quá lớn nên chúng tôi khuyến khích người dùng nên liên lạc sớm và đặt giữ hàng khi có nhu cầu
