Samyang YPR-2A, YPR-2AK | For Water

Samyang YPR-2A và YPR-2AK là những model van giảm áp Samyang được sử dụng khá phổ biển trên các hệ thống đường ống nước của các chủ đầu tư nước ngoài, đặc biệt là trong các dự án có vốn FDI của Hàn Quốc

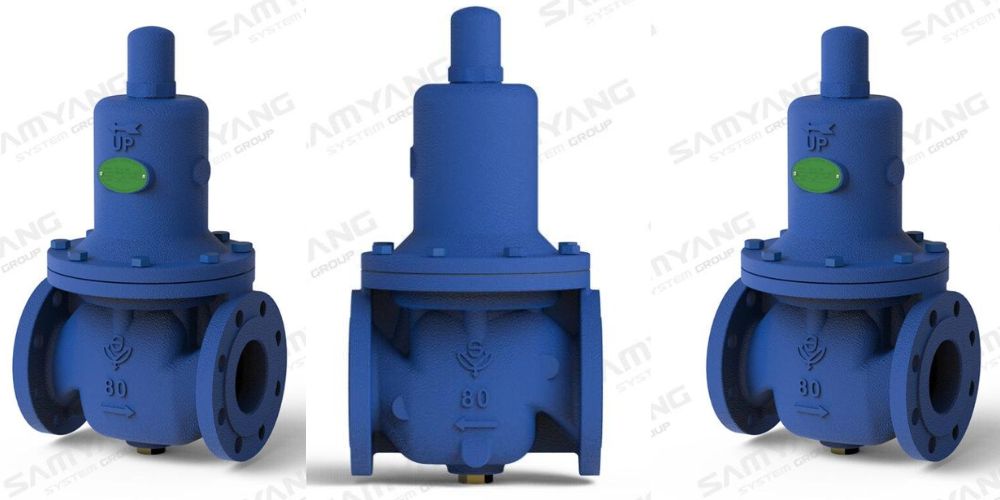

1. Giới thiệu Samyang YPR-2A và YPR-2AK

Đây là những chủng loại van giảm áp vận hành trực tiếp cho nước nóng và lạnh, có thể sử dụng cho dòng chảy từ nhỏ đến lớn, với biên độ dao động áp suất nhỏ.

Van được sử dụng cho các cơ sở xây dựng, để kiểm soát áp suất của từng cấp nước được cung cấp bởi một bể chứa nước trên cao của các tòa nhà có độ cao trung bình hoặc cao tầng; cũng như để kiểm soát áp suất nước cấp của các máy bơm và nước cấp từ các nồi hơi.

2. Đặc điểm nổi bật của van

Samyang YPR-2A và Samyang YPR-2AK là những van đáng được quan tâm trong phân khúc Hàn Quốc bởi các đặc điểm sau

• Kiểm soát áp lực nước từ bể chứa nước trên cao của tòa nhà tới từng tầng
• Kích thước nhỏ và trọng lượng nhẹ, nên dễ vận hành van
• Lắp đặt: Có thể lắp đặt theo chiều ngang hoặc chiều dọc
• Áp suất được cố định, chỉ với một lần điều chỉnh duy nhất
• Khả năng phạm vi lưu lượng rộng: mức lưu lượng điều chỉnh tối thiểu vượt trội & có thể điều chỉnh và ổn định trong phạm vi lưu lượng rộng.
• Có thể được tháo rời các bộ phận của van nên thuận tiện cho việc sửa chữa, ngay cả trong không gian hạn chế.
• Lỗ lò xo tích hợp giúp ngăn cản tác động của nước
• Phương pháp truyền dòng tuyến tính, giúp loại bỏ tiếng ồn trong quá trình vận hành

3. Kết nối của van

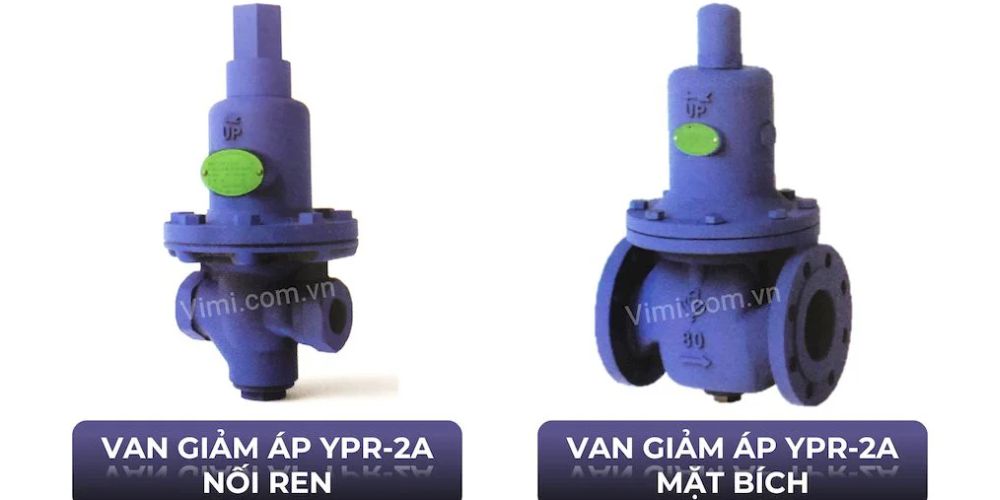

Samyang YPR-2A  và Samyang YPR-2AK được thiết kế với hai kiểu kết nối là nối ren hoặc mặt bích.

Kiểu kết nối ren: Cho khả năng kết nối nhanh chóng, lắp đặt rất đơn giản, khi cần bảo dưỡng, bảo trì hoặc thay thế cũng rất thuận tiện, do đó kiểu kết nối này thường dùng cho các hệ thống có tần suất bảo dưỡng lớn

Kiểu kết nối mặt bích: Chủ yếu dùng cho các hệ thống kích thước lớn, bởi nó cho khả năng kết nối với độ kín khít cao, tính chắc chắn và ổn định, có thể chịu được các rung trấn ở mức độ nhẹ, đảm bảo hệ thống có thể hoạt động an toàn hiệu quả.

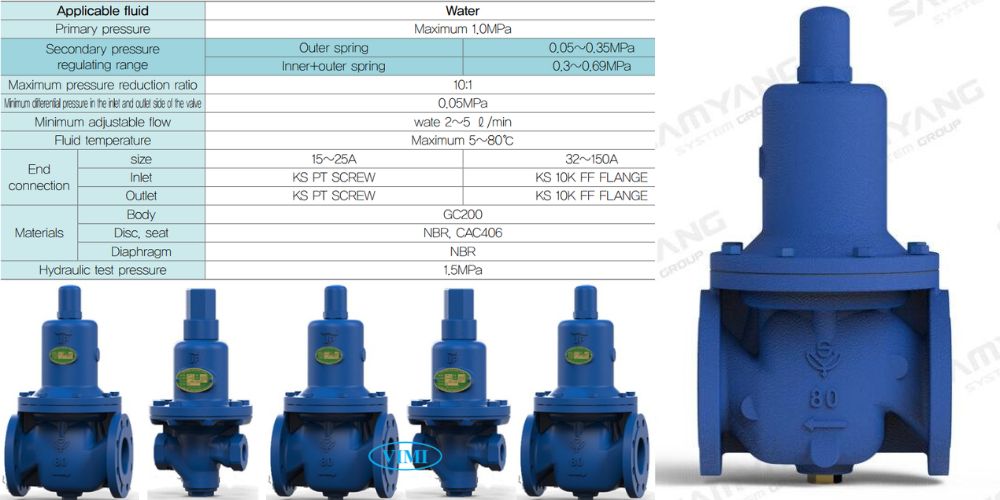

4. Samyang YPR-2A và YPR-2AK làm từ vật liệu gì

Van được nhà sản xuất lựa chọn vật liệu chế tạo cho thân, đĩa và ghế van phù hợp với môi chất và áp suất làm việc của hệ thống

• Thân van: GC200
• Đĩa van: Vật liệu NBR
• Ghế van: CAC406

5. Giới hạn làm việc của van

Samyang YPR-2A  và Samyang YPR-2AK được nhà sản xuất thiết kế với khả năng làm việc như sau:

• Van chuyên sử dụng cho các môi trường nước, kể cả nước nóng và nước lạnh
• Phạm vi điều chỉnh áp suất của van trong khoảng từ 0.05 ~ 0.35 MPa (đối với lò xo bên ngoài) và 0.3 ~ 0.69 MPa (đối với lò xo bên trong + bên ngoài)
• Tỷ lệ điều chỉnh áp suất là 10:1
• Nhiệt độ giới hạn: 80^oC

6. Hướng dẫn lựa chọn van

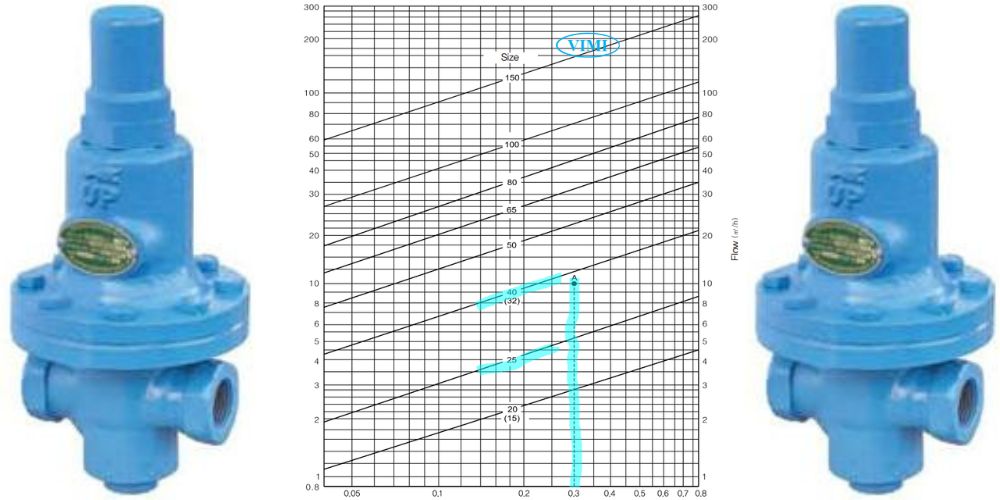

Với hai model YPR-2A và YPR-2AK, van được lựa chọn kích cỡ phù hợp với hệ thống theo bảng hướng dẫn dưới đây

Ví dụ: Cần chọn van cho model này với áp suất sơ cấp (P1) là 5 kgf/cm2g, áp suất thứ cấp (P2) là 2 kgf/cm2g và lưu lượng là 10 cm3/h.

• Bước 1: Xác định độ chênh lệch áp suất (ΔP=P1-P2) giữa áp suất sơ cấp (5 kgf/cm2g) và áp suất thứ cấp (2 kgf/cm2g) là 3 kgf/cm2.
• Bước 2: Xác định điểm “A” bằng cách nối thẳng đứng chênh lệch áp suất (3 kgf/cm2) với dòng chảy (10 cm3/h).
• Bước 3: “A” nằm trong khoảng từ đường DN25 đến DN40, nên chọn kích thước cho van là  DN40.

7. Lưu ý khi lắp đặt Samyang YPR-2A và YPR-2AK

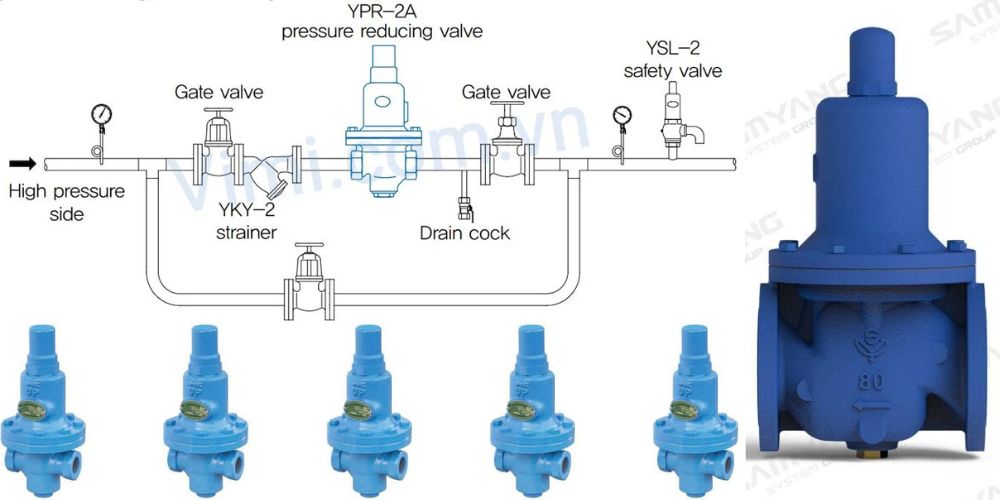

Để van giảm áp hoạt động an toàn và hiệu quả, chúng ta cần lưu ý lắp đặt van trên hệ thống đúng và đủ theo tiêu chuẩn của nhà sản xuất trong sơ đồ dưới đây. Nếu hệ thống của bạn không được bố trí đúng theo sơ đồ, rất có thể các thiết bị sẽ không hoạt động hiệu quả và rất dễ xảy ra sự cố hoặc trục trặc, gây thiệt hại cho hệ thống.
