YNV DRE-1F | DRE-2F

Trong các loại van giảm áp YNV thì model YNV DRE-1F và DRE-2F là một trong những van giảm áp vừa có thể sử dụng được trong môi trường nước và hơi. Van có kết nối mặt bích với 2 mức định áp lớn nhất là 10K và 20K

1. Van YNV DRE-1F và DRE-2F là gì

YNV DRE 1F và YNV DRE-2F có tên tiếng anh là YNV DRE 1F-2F Pressure Reducing Valve, là những van giảm áp được sản xuất phù hợp với các tiêu chuẩn kết nối mặt bích JIS. Van có thể được chế tạo bằng những vật liệu khác nhau theo áp suất giới hạn

2. Nguyên lý hoạt động của van giảm áp YNV DRE-1F và DRE-2F

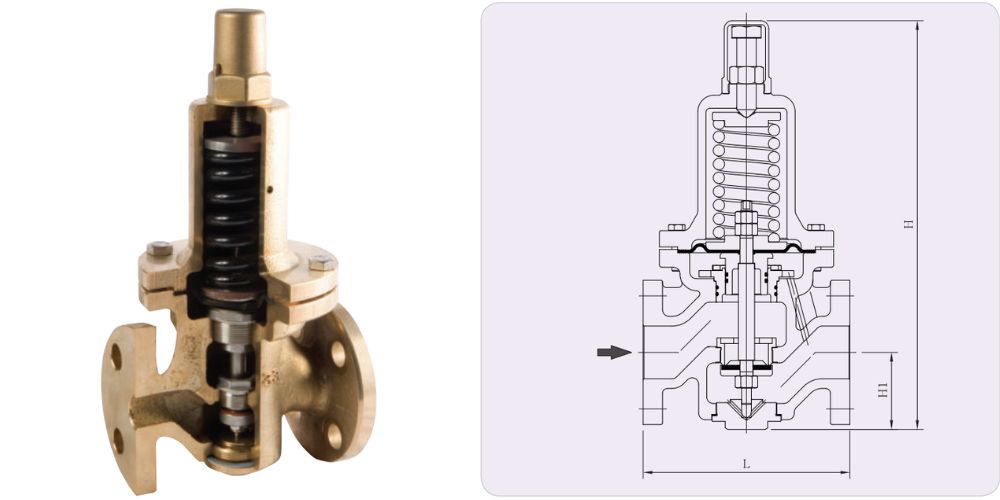

Cả YNV DRE-1F và DRE-2F đều là loại van giảm áp trực tiếp nên nguyên lý tác động chung là điều chỉnh áp suất tăng giảm dựa trên việc điều chỉnh độ nén của lò xo.

• Khi muốn giảm áp suất đầu ra của van

Vặn vít (núm) theo chiều ngược kim đồng hồ, khi đó độ nén của lò xo giảm. Lực nén lò xo giảm, khe hở giữa đĩa van và ghế van sẽ bị thu hẹp lại. Lưu lượng chảy qua van chính lớn giảm, làm giảm áp suất của đầu van.

• Khi muốn tăng áp suất đầu ra của van

Vặn vít (núm) theo chiều kim đồng hồ, khi đó độ nén của lò xo sẽ tăng lên. Lực nén của lò xo tăng, khe hở giữa đĩa van và ghế van tăng lên. Lưu lượng từ nguồn chảy qua van sẽ tăng lên dẫn đến gia tăng áp suất ở đầu van.

3. Tiêu chuẩn kết nối và vật liệu chế tạo van

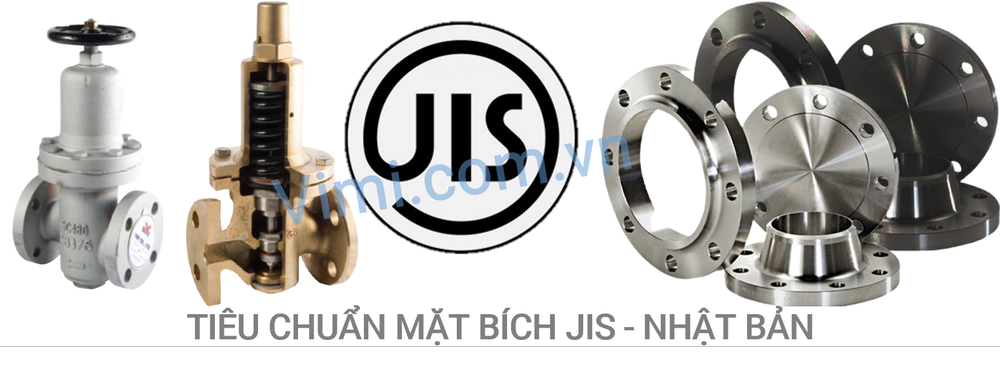

Van YNV DRE-1F và DRE-2F được kết nối bằng mặt bích thiết kế theo tiêu chuẩn JIS 10K và JIS 20K với các loại vật liệu như dưới đây

• YNV DRE-1F: Thân làm từ gang cầu
• YNV DRE-2F: Thân thép
• YNV DRE-2F: Thân inox

4. Kích cỡ và nhiệt độ làm việc của van

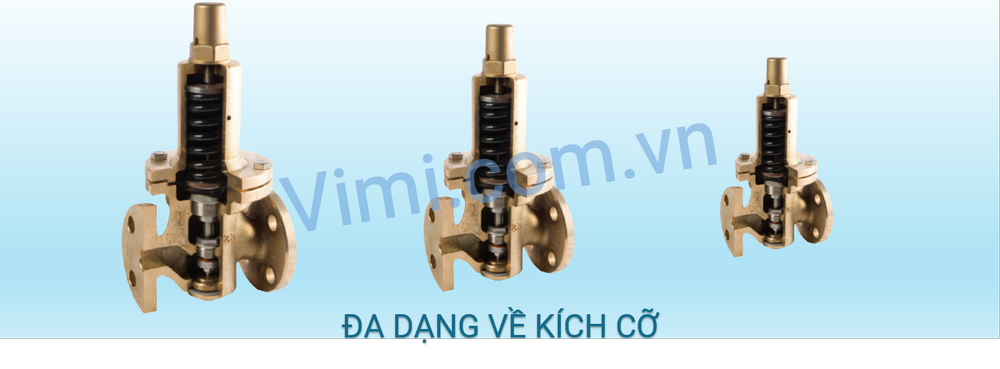

Cả YNV DRE-1F và DRE-2F đều được sản xuất với nhiều kích cỡ khác nhau và đủ để lắp cho các ống có kích cỡ từ 15A đến 200A. Van làm việc ở nhiệt độ giới hạn đến 80^oC

5. Môi trường làm việc và áp suất của van

Van có thể làm việc được cả trong môi trường nước (chất lỏng) và môi trường khí (gas) với các áp suất giới hạn đầu vào khác nhau và cùng giới hạn áp suất đàu ra là 0.5 ~ 7bar

• YNV DRE-1F: 10Kgf/cm2
• YNV DRE-1F: 20Kgf/cm2
