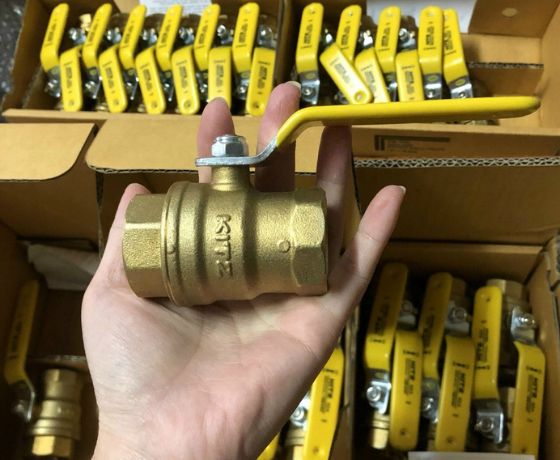

Van bi tay gạt là một trong những loại van bi được sử dụng nhiều nhất, bởi ưu điểm nổi bật là sử dụng phương pháp vận hành tay gạt. Đây là cách vận hành cổ điển nhất, nhưng đơn giản nhất và đặc biệt giá thành của loại van này rẻ nhất trong các phương pháp vận hành khác.

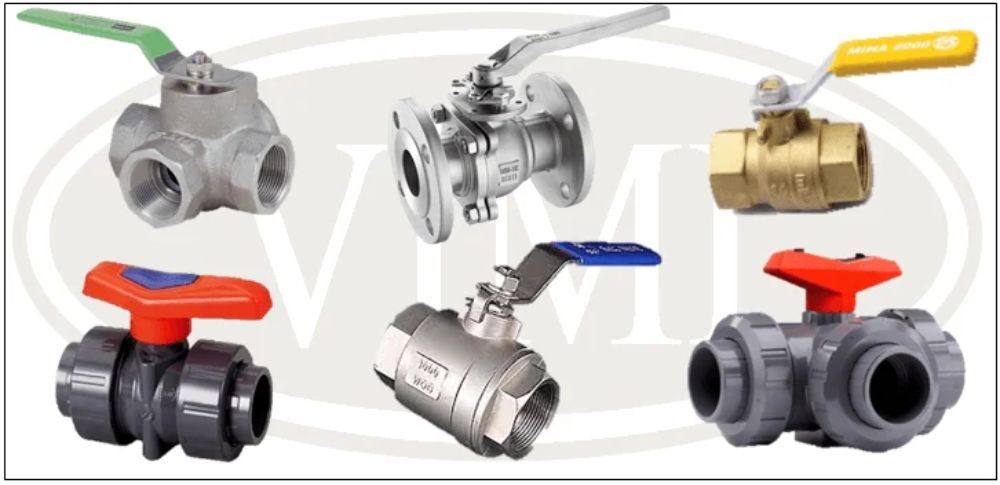

1 Van bi tay gạt là gì

Van bi tay gạt là một chủng loại van bi, được vận hành bằng cách gạt cần ( Tay gạt – Level ) sang bên trái hoặc bên phải 1 góc 90^o để đóng hoặc mở van. Van có cấu tạo đơn giản, bởi thiết kế tay gạt gọn nhẹ – dễ vận hành – tháo lắp và thay thế tiện lợi.

Loại van này thường có kích thước nhỏ, cũng vì lý do đó van được chế tạo tường nhiều vật liệu khác nhau và kết nối đa dạng. Vật liệu và kiểu kết nối khác nhau, phù hợp với nhiều dòng chảy với áp lực khác nhau, mục đích sử dụng khác nhau.

• Van bi tay gạt inox
• Van bi tay gạt nhựa
• Van bi tay gạt đồng
• Van bi tay gạt nối ren
• Van bi tay gạt nối bích
• Van bi tay gạt dán keo
• Van bi tay gạt rắc co

Xem thêm : Van bi tay gạt đa dạng

2

Thông số kỹ thuật van bi tay gạt

Thông số kỹ thuật được công bố từ nhà sản xuất của valve bi tay gạt như sau:

• Kích thước: DN20 -DN150
• Vật liệu: Gang, Inox, Nhựa, Đồng
• Kiểu kết nối: Mặt bích, nối ren và hàn
• Nhiệt độ sử dụng : -25 độ C đến 200 độ C
• Gioăng làm kín : PTFE, NBR
• Áp suất làm việc : PN10- PN25
• Môi trường: Nước, khí nén, gas dầu và khí nóng
• Xuất xứ: Hàn Quốc, Trung Quốc, Đài Loan,….
• Bảo hành: 12 tháng

3

Cấu tạo chung của van bi tay gạt

Mỗi loại van bi tay gạt sẽ có thiết kế và mẫu mã khác nhau. Nhưng nhìn chung cấu tạo cơ bản của chúng cũng tương tự như các loại van bi khác với 5 bộ phận chính

• Thân van
• Tay gạt

Tay gạt kiểu chốt chặn: Định vị góc độ của bi đế giúp đóng hoặc mở van.
Tay gạt kiểu 3 ngã: Dùng cho van bi 3 ngã, có thể hiển thị chiều dòng chảy.

• Bi van

Lỗ của bi các dạng:

Lỗ khoét thông nhau (áp dụng với van bi thường)

Lỗ khoét vuông góc với nhau (áp dụng với van bi ba ngã)

Lỗ khoét dạng chữ V

• Trục van
• Gioăng làm kín

Xem thêm : Cấu tạo của van bi tay gạt

4

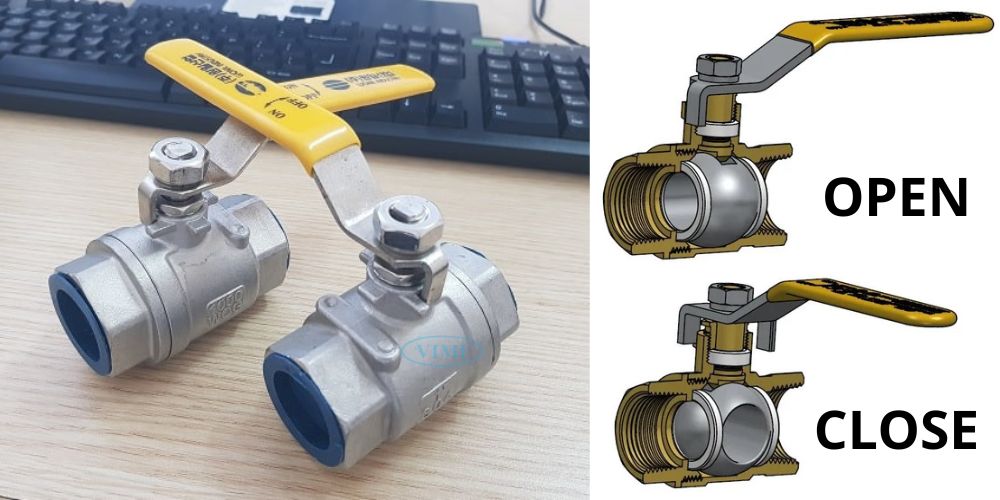

Nguyên lý hoạt động của van bi tay gạt

Nguyên lý hoạt động của van bi tay gạt tương đối đơn giản. Khi có lực tác động vào tay gạt, quả bị sẽ tự động xoay quanh trục van.Trục van sẽ truyền mô men xoắn làm bi xoay 1 góc theo góc quay mong muốn, bằng với góc quay của tay gạt Khi lỗ khoan của bị nằm song song với lưu lượng khi đó van mở hoàn toàn. Ngược lại khi quay 1 góc 90 độ thì quả bi trong van sẽ quay theo,khi đó lỗ khoan sẽ hoàn toàn bị đóng khít lại ( van đóng hoàn toàn 100%).

Xem thêm: Nguyên lý hoạt động của van bi

5

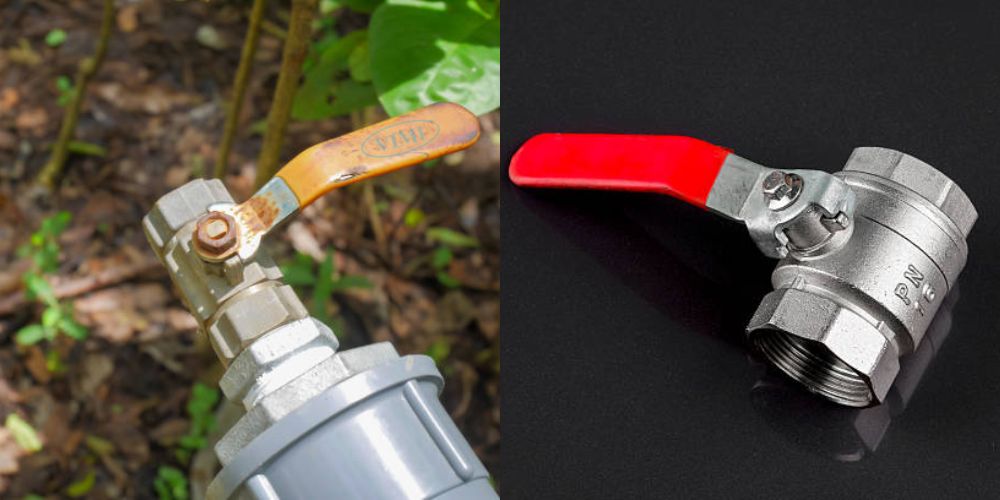

Ưu nhược điểm của van bi tay gạt

Van bi tay gạt có nhiều ưu điểm, đáng kể đến là những đặc điểm nổi bật như vận hành nhanh – thao tác đơn giản.

6 Ứng dụng của van bi tay gạt

Van được ứng dụng trong rất nhiều lĩnh vực khác nhau. Với đặc điểm là tay gạt, nên van được ứng dụng cả trong dân dụng lẫn trong công nghiệp .

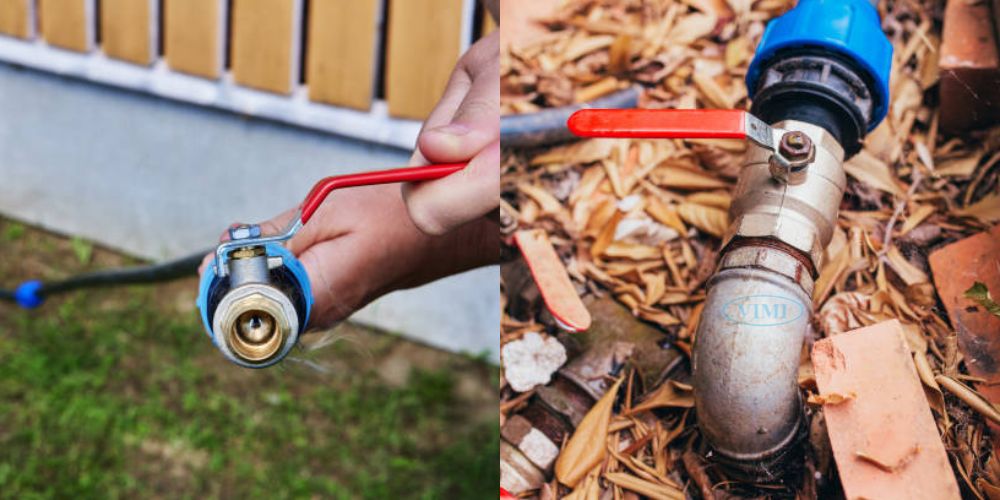

① Van bi tay gạt dùng trong dân dụng

Trong dân dụng van được sử dụng trong các hộ dân, khu dân cư, khu nhà trọ. Van chủ yếu dùng trong nước sinh hoạt, dùng tiện lợi, đóng mở bằng tay gạt nên nhanh chóng và tiện lợi, tất cả mọi người đều có thể vận hành một cách đơn giản

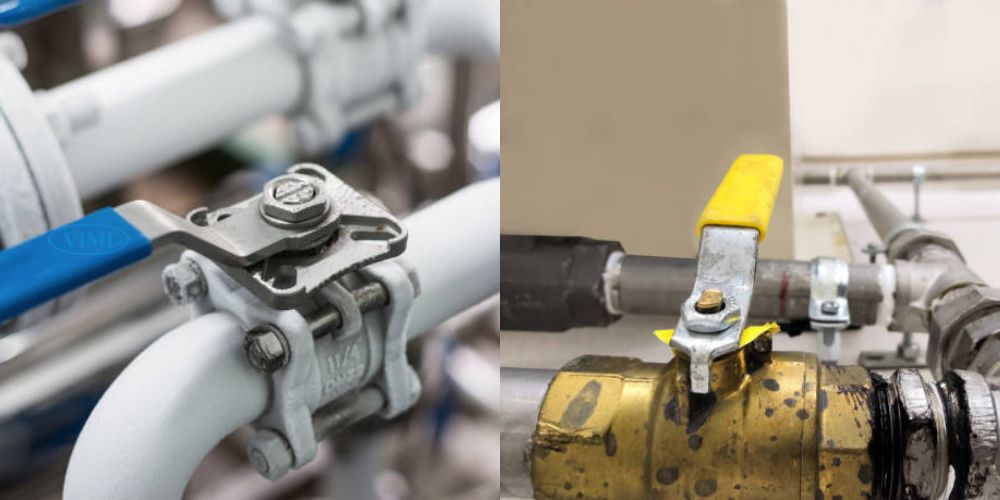

② Ứng dụng van bi tay gạt trong công nghiệp

Trong hệ thống công nghiệp, van cũng được sử dụng nhiều trong hệ thống dẫn nước và dẫn khí. Đặc biệt cấu tạo của van cho khả năng chống rò rỉ cao ở áp lực giới hạn, ngày nay van bi tay gạt được ứng dụng trong nhiều lĩnh vực khác nhau.

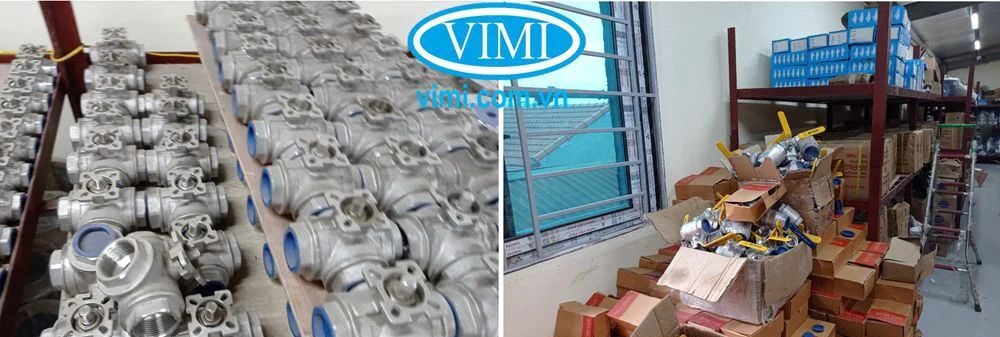

7 Kho van bi tay gạt

Tự hào là đơn vị cung cấp nhiều chủng loại van công nghiệp khác nhau. Trong đó van bi inox tay gạt là một trong những chủng loại được nhập kho với số lượng lớn.

Bên cạnh những dòng van bi vận hành bằng tay chúng tôi cũng chú trọng nhập khẩu thêm các dòng van tự động như van bi điều khiển điện, van bi điều khiển khí nén. Vimi đảm bảo sự đa dạng cả về vật liệu, kết nối và phương thức vận hành của mọi sản phẩm van công nghiệp.
