Van bướm điều khiển khí nén tai bích

1.000

Thương hiệu:

Tình trạng: Còn hàng

Bảo hành: 12 ~ 24 tháng

Tính năng:

  • Loại van: Van bướm tai bích – kiểu lug
  • Xuất xứ: Hàn Quốc, Đài Loan, Nhật,…
  • Kích cỡ: DN50 ~ DN1000
  • Kiểu lắp mặt bích
  • Tiêu chuẩn mặt bích: JIS, DIN, BS, PN16
  • Vật liệu: Thép, gang, inox, nhựa, …
  • Áp lực làm việc: 0 ~ 25bar
  • Nhiệt độ làm việc: -20 ~ 300 độ C
Lightbox button
Xóa
Gọi lại miễn phí

Liên hệ

Chat với chúng tôi

Thông tin hỗ trợ

Giá bán theo kích thước

Tên sản phẩmGiáSố lượngThêm vào giỏ hàng
Van bướm điều khiển khí nén tai bích - DN1001.000
Van bướm điều khiển khí nén tai bích - DN1251.000
Van bướm điều khiển khí nén tai bích - DN1501.000
Van bướm điều khiển khí nén tai bích - DN2001.000
Van bướm điều khiển khí nén tai bích - DN2501.000
Van bướm điều khiển khí nén tai bích - DN3001.000
Van bướm điều khiển khí nén tai bích - DN501.000
Van bướm điều khiển khí nén tai bích - DN651.000
Van bướm điều khiển khí nén tai bích - DN801.000

Thông tin sản phẩm

Van bướm điều khiển khí nén tai bích là một trong những loại van bướm điều khiển khí nén có kỹ thuật cao, chịu được áp lực lớn và độ chính xác trong lắp cũng rất cao. Vì thế sản phẩm này được nhiều đơn vị lựa chọn cho những hệ thống lớn. Và hãy cùng Vimi tìm hiểu thêm sản phẩm đặc biệt này nhé

1. Van bướm điều khiển khí nén tai bích là gì?

Nếu các bạn có dịp sử dụng van bướm điều khiển khí nén thì hẳn sẽ biết rằng van bướm khí nén gồm 2 thành phần chính là thân van bướm và bộ tác động khí nén phải không ạ. Tùy thuộc vào nhu cầu sử dụng mà có rất nhiều loại thân van bướm khác nhau. Và ở sản phẩm này người ta lựa chọn thân van bướm là dạng van bướm tai bích – van bướm kiểu Lug.

Vì thế có thể hiểu van bướm điều khiển khí nén tai bích như sau:

Là thiết bị được lắp đặt trên đường ống dùng để đóng hoặc mở cho lưu chất đi qua được điều khiển bằng áp lực của khí nén vào bộ tác động khí. Phần thân van bướm có dạng kiểu lug nên mang đến cho người sử dụng khả năng chịu áp lực lớn, độ chính xác trong lắp ráp cao.

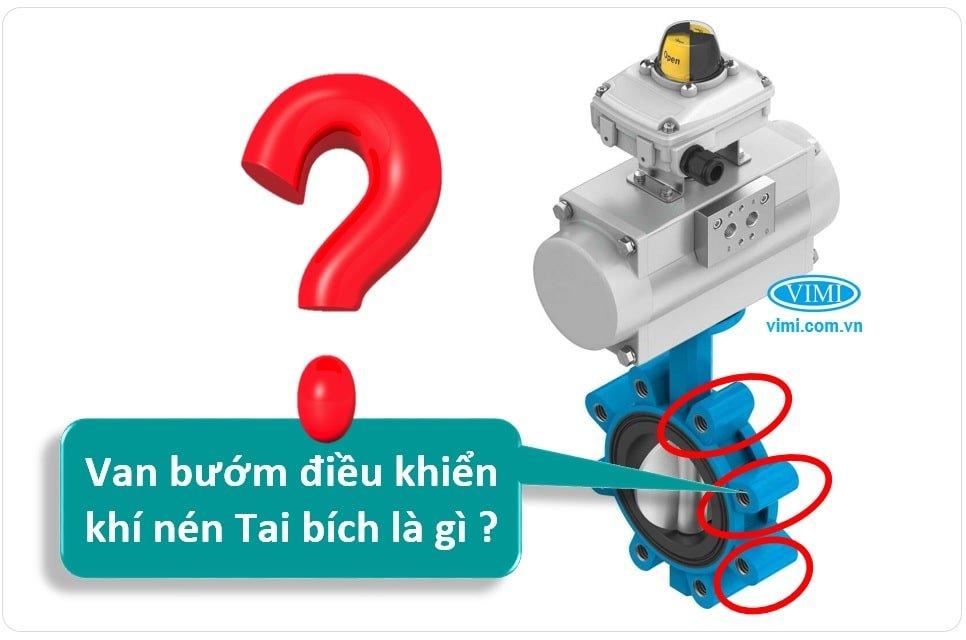

Van bướm điều khiển khí nén tai bích là gì?

Xem thêm:

Van bướm là gì?

2. Cấu tạo của van bướm khí nén tai bích

Bạn có thể dễ dàng hình dung ra cấu tạo của loại van bướm điều khiển khí nén tai bích này là khá đơn giản. Nó gồm 2 thành phần chính:

  • Thân van bướm tai bích – lug
  • Bộ tác động khí – Pneumatic actuator

Chúng ta cần biết rằng van bướm khí nén thông thường không phải là 1 sản phẩm đồng bộ. Các bạn có thể tùy thuộc vào nhu cầu có thể chọn lựa hãng sản xuất bộ tác động khí khác nhau, có xuất xứ khác nhau.

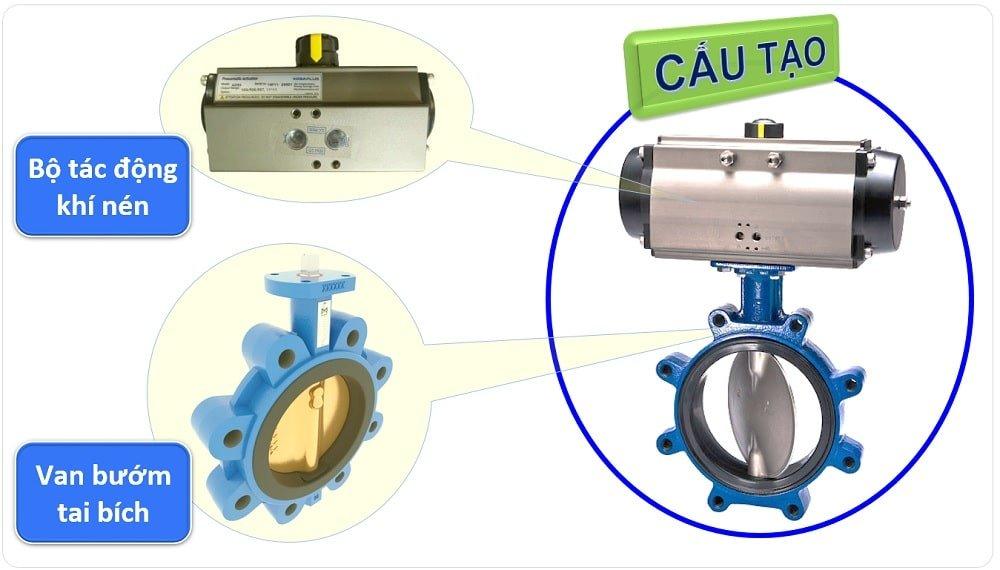

Cấu tạo của van bướm điều khiển khí nén tai bích

3. Một số phụ kiện đi kèm có thể bạn cần

Trong một số trường hợp có thể chúng ta cần lắp đặt thêm một số những phụ kiện đi kèm giúp hệ thống hoạt động ổn định hơn, độ bền sử dụng cao hơn. Vì vậy các bạn có thể tham khảo thêm các phụ kiện dưới đây:

3.1 Van điện từ chia khí nén

Thiết bị van điện từ này gần như 100% sẽ được lắp kèm với van bướm khí nén, bởi vì đây là thiết bị giúp phân chia khí để có thể đóng mở được đầu khí nén – pneumatic actuator. Thiết bị có 2 dạng gồm: 1 loại gắn trực tiếp trên bộ truyền động khí nénvà 1 loại được bắt vào tủ điều khiển tập trung.

Van điện từ chia khí nén

3.2 Tiêu âm – giảm thanh

Là thiết bị giúp giảm tiếng ồn do khí nén tạo ra trong mỗi lần xả khí để đóng mở van bướm khí nén.

Tiêu âm - giảm thanh

3.3 Bộ lọc khí nén

Là thiết bị quan trọng để đảm bảo luôn mang khí nén sạch vào bộ truyền động khí nén pneumatic actuator. Giúp cho hệ thống hoạt động ổn định và tăng tuổi thọ sử dụng sản phẩm.

Bộ lọc khí nén

3.4 Dây khí nén

Dây khí nén cũng là phần không thể thiếu, nó là thiết bị giúp truyền dẫn khí nén từ máy nén khí đến bộ lọc, rồi từ bộ lọc đến van chia khí, đến pneumatic actuator.

Dây khí nén



3.5 Đầu nối nhanh

Là những thiết bị dùng để nối ống khí nén với các thiết bị như bộ truyền động bằng khí nén, van điện từ, bộ lọc, bộ định vị..v.v…

Đầu nối nhanh

4. Thông số kỹ thuật chi tiết

Để giúp cho các bạn tiện tra cứu chúng tôi đưa ra thông số kỹ thuật gồm

Bộ tác động khí

  • Chất liệu: Hợp kim nhôm
  • Áp lực khí nén 3bar ~ 8bar
  • Nhiệt độ làm việc: 0 – 60 độ C
  • Model: AD-40, AD-50, AD-65, AD-80, AD-100, AD-125,  HTD-32, HTD-52, HTD-63, HTD-80…
  • Xuất xứ: Hàn Quốc, Đài Loan, Nhật, Đức
  • Hãng sản xuất: KOSAPLUS, Haitima, Jaki, HP, Sypa…
  • Kiểu tác động: Tác động kép, tác động đơn

Van bướm tai bích

  • Kích cỡ: DN50 – DN1000
  • Kiểu van bướm: Tai bích – Kiểu lug
  • Thân van: Gang, Gang dẻo, Thép, Inox, hoặc bằng nhựa UPVC, PVC
  • Đĩa , trục: Inox
  • Lớp lót: cao su EPDM,Teflon, PTFE
  • Kiểu lắp mặt bích
  • Tiêu chuẩn mặt bích: JIS, BS, ANSI, DIN…
  • Áp lực làm việc: PN25, PN16, PN10
  • Nhiệt độ: -20°C đến 300°C
  • Sử dụng cho: Hơi, Khí, Dầu, Nước, Gas…

Van bướm điều khiển khí nén tai bích

5. Ưu điểm khi sử dụng van bướm điều khiển khí nén tai bích

Sản phẩm được rất nhiều những nhà máy, xí nghiệp có dây truyền sản xuất lớn để sử dụng. Và rõ ràng sản phẩm mang đầy đủ những ưu điểm chung của dòng van bướm khí nén mang lại như:

  • Giúp cho lưu lượng chất chảy qua đường luôn được đảm bảo, bởi vì khi mở van cánh van bướm sẽ song song với dòng chảy trong ống.
  • Là sản phẩm được lắp đặt kiểu mặt bích nên thao tác lắp đặt và thay thế hết sức đơn giản
  • Giá thành rẻ nhất – Nếu so sánh với các loại điều khiển khí nén khác như van bi, van cổng, van cầu điều khiển khí nén thì nó có giá rẻ hơn rất nhiều.
  • Là loại van điều khiển tự động với khả năng đóng mở cực kỳ nhanh chóng – thông thường từ 1-2 giây.
  • Gioăng – Ron ( Seal) chống ăn mòn tốt, có độ kín cao nhất.
  • Sử dụng có tính an toàn cao so với các loại van điều khiển khác trên thị trường
  • Được ứng dụng rộng rãi cho nhiều môi trường khác nhau trong thực tiễn.

Van bướm điều khiển khí nén tai bích

Ưu điểm riêng:

  • Có độ chính xác lắp đặt rất cao, nhờ có nhiều lỗ bắt bulong được gắn chặt trên thân van bướm
  • Có thể chịu được áp lực lớn hơn so với loại van bướm khí nén wafer
  • Có độ bền sử dụng cao

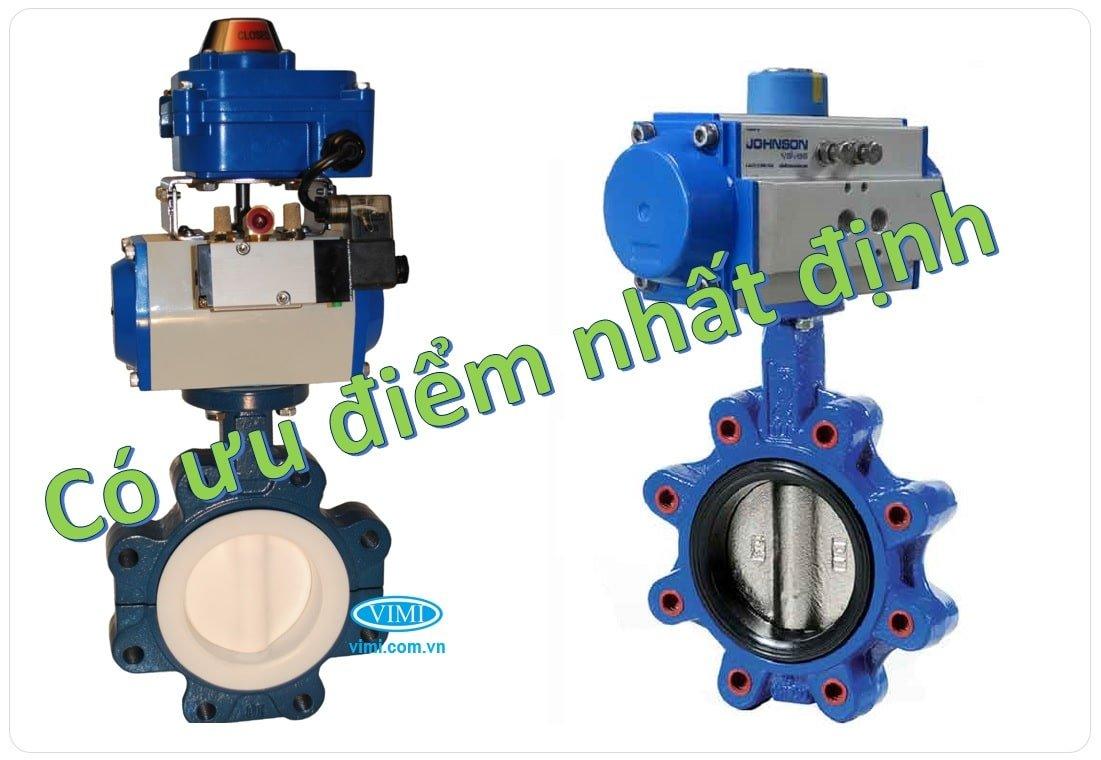

ưu điểm Van bướm điều khiển khí nén tai bích là gì?

6. Vimi là đơn vị nhập khẩu trực tiếp số lượng lớn các loại van bướm khí nén

Chúng tôi là một trong những đơn vị cung cấp van công nghiệp hàng đầu hiện nay với hơn 10 năm kinh nghiệm. Và mặt hàng van bướm điều khiển khí nén này chính là một trong những dải sản phẩm chủ đạo của công ty chúng tôi. Hiện chúng tôi nhập khẩu nhiều hãng trên thế giới và có đầy đủ các loại kích cỡ van từ DN50 ~ DN1000. Nếu quý khách hàng có nhu cầu hãy liên hệ trực tiếp với chúng tôi để được hỗ trợ tốt nhất.

Xem thêm sản phẩm khác:



kho van bướm điều khiển khí nén

kho van bướm điều khiển khí nén

kho van bướm điều khiển khí nénkho van bướm điều khiển khí nén

Kích cỡ

, , , , , , , , , , , ,

Vật liệu

, , , ,

Xuất Xứ

, , ,

Thông số kỹ thuật

Van bướm

  • Kích cỡ: DN50 – DN1000
  • Kiểu van bướm: Tai bích – Kiểu lug
  • Thân van: Gang, Gang dẻo, Thép, Inox, hoặc bằng nhựa UPVC, PVC
  • Đĩa , trục: Inox
  • Lớp lót: cao su EPDM,Teflon, PTFE
  • Kiểu lắp mặt bích
  • Tiêu chuẩn mặt bích: JIS, BS, ANSI, DIN…
  • Áp lực làm việc: PN25, PN16, PN10
  • Nhiệt độ: -20°C đến 300°C
  • Sử dụng cho: Hơi, Khí, Dầu, Nước, Gas…
  • Xuất xứ: Haitima, Kosa plus, Geko, Sypa..v..v..

Bộ tác động khí

  • Chất liệu: Hợp kim nhôm
  • Áp lực khí nén 3bar ~ 8bar
  • Nhiệt độ làm việc: 0 – 60 độ C
  • Model: AD-40, AD-50, AD-65, AD-80, AD-100, AD-125,  HTD-32, HTD-52, HTD-63, HTD-80…
  • Xuất xứ: Hàn Quốc, Đài Loan, Nhật, Đức
  • Hãng sản xuất: KOSAPLUS, Haitima, Jaki, HP, Sypa…
  • Kiểu tác động: Tác động kép, tác động đơn
