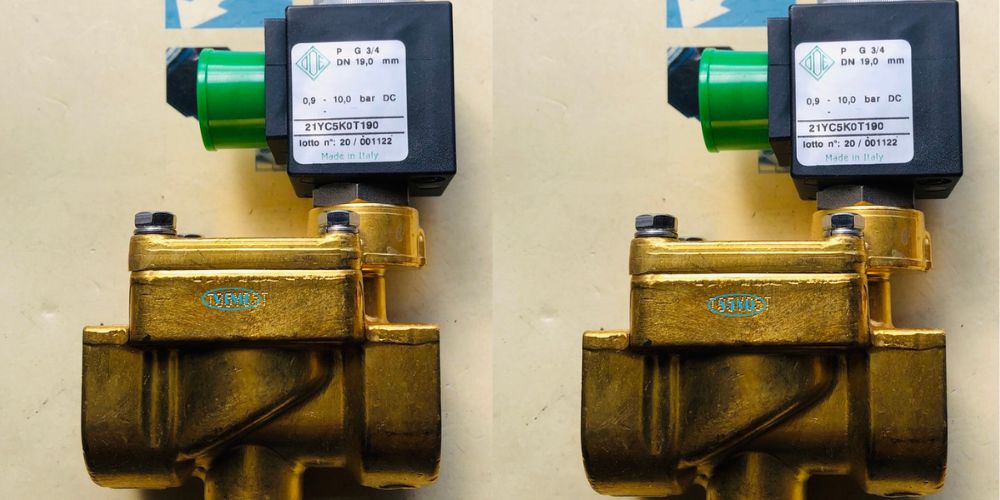

ODE 21YC5KOT190 – 21YC5K0T190 | 21YC5ZOT190 – 21YC5Z0T190

ODE 21YC5KOT190 chính xác của model là 21YC5K0T190. Đây là dòng van điện từ dùng cho hơi nóng. Van có khả năng chịu được nhiệt độ cao với kích cỡ lắp vừa với ống có đường kính ngoài là 21mm bằng ren

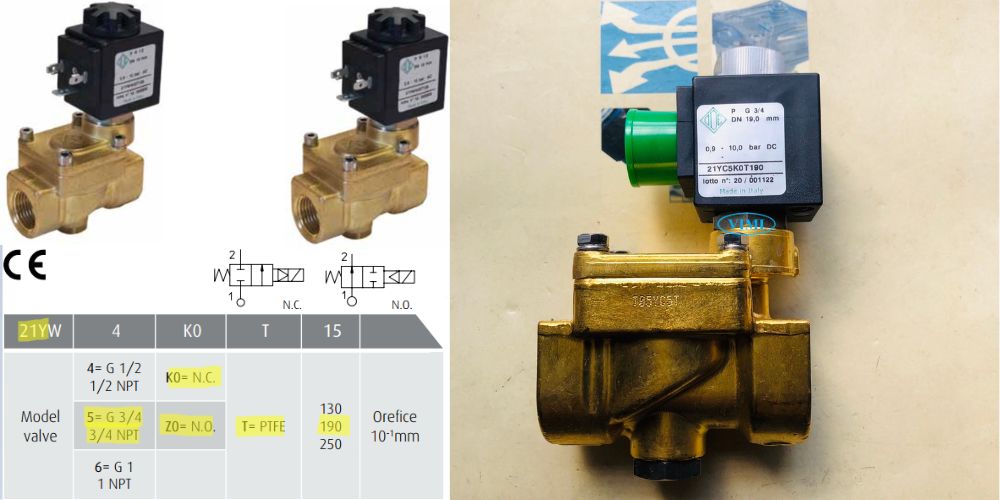

1. Ý nghĩa các kí tự có trong tên model

Liên quan đến 21YC5KOT190 hay 21YC5K0T190, còn có  21YC5ZOT190 hay 21YC5Z0T190, bởi liên quan đến kiểu đóng mở của van. Dưới đây là ý nghĩa các kí tự có trong tên model của sản phẩm

• ODE: Tên nhãn hiệu ODE valve
• 21Y: Dòng mode van dùng cho hơi nóng
• K0: Kiểu van điện từ thường đóng
• Z0: Kiểu van điện từ thường mở

( Vì 0 = O viết tắt của “Open” nên model có tên khác là 21YC5KOT190 và 21YC5ZOT190”

• 5: Kích cỡ ống lắp đặt với van 3/4″
• 190: Đường kính lỗ hút 19mm

2. Nguồn điện sử dụng cho van

Cả 2 model 21YC5KOT190 (21YC5K0T190) và 21YC5ZOT190 (21YC5Z0T190) có thể sử dụng các điện áp dưới đây

• Điện xoay chiều 220VAC
• Điện một chiều 24VDC

3. Vật liệu chế tạo 21YC5KOT190 và 21YC5ZOT190

Cả 21YC5K0T190 và 21YC5K0T190 được cấu tạo từ nhiều bộ phận khác nhau, dưới đây là các bộ phận chính và vật liệu của vật liệu đó

• Thân van: Đồng theo tiêu chuẩn UNI EN 12165, với mác đồng là CƯ617N
• Cốt thân van: Inox AISI 300
• Trục van: Inox AISI 400
• Lò xo: Inox AISI 300
• Màng: Teflon

4. Kích cỡ đường ống lắp van

21YC5KOT190 (21YC5K0T190) và 21YC5KOT190 (21YC5K0T190) theo qui định của nhà sản xuất, van được lắp cho đường ống có kích cỡ 3/4″. Chi tiết về kích thước đường ống thép như dưới đây

• Kích thước danh nghĩa: DN20 hoặc 20A hay 3/4″
• Đường kính ngoài của ống: 27mm

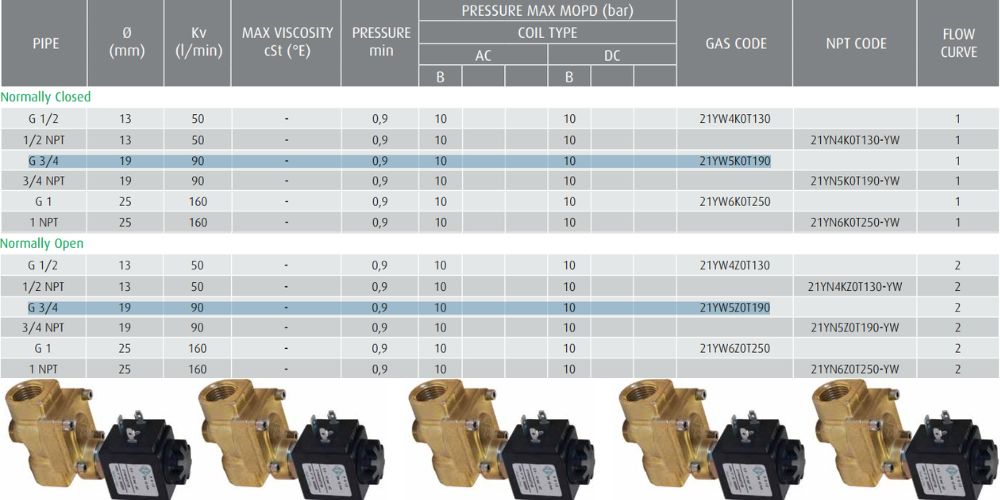

5. Nhiệt độ, áp suất và môi chất

21YC5KOT190 (21YC5K0T190) và 21YC5KOT190 (21YC5K0T190) được thiết kế chuyên sử dụng cho hơi và nước nóng. Với nhiệt độ và áp suất làm việc như dưới đây

• Nhiệt độ:  – 10ºC ~ 180ºC
• Áp suất: 0.9 ~ 10bar

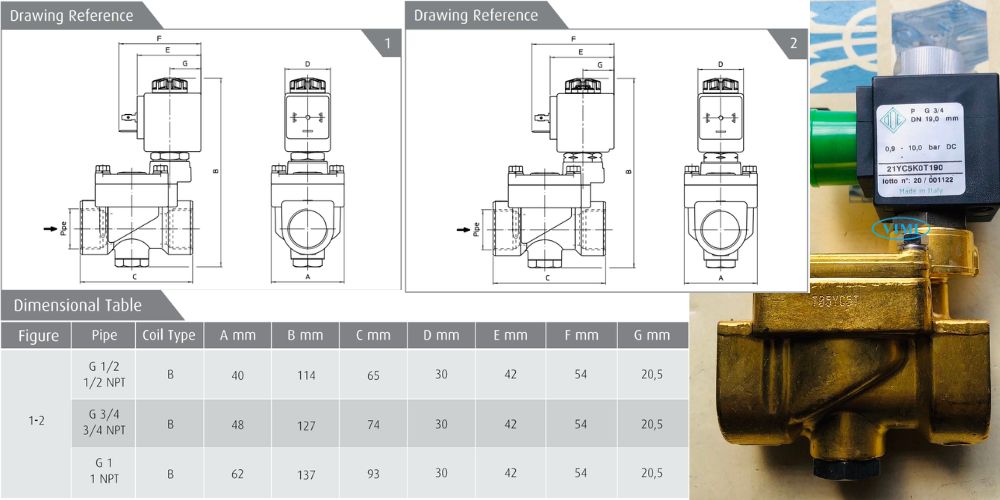

6. Chi tiết bản vẽ và kích thước ngoài của van

Van thường đóng sử dụng bản vẽ số 1 và van thường mở sử dụng bản vẽ số 2. Chi tiết bản vẽ và kích thước như ảnh đính kèm phía dưới
