ODE 21A2KIV20 | 21A2ZIV20

ODE 21A2KIV20 và ODE 21A2ZIV20 là dòng chống cháy nổ lắp cho đường ống 1/4″ của nhãn hiệu van điện từ ODE. Van hoạt động theo kiểu thường đóng và thường mở với model tương ứng, đồng thời có cấp chống nước cao

1. Giới thiệu chung về 21A2KIV20 và 21A2ZIV20

Đặc điểm nổi bật của van, cũng là các thông số kỹ thuật chính

• Van lắp đặt trên ống có tiêu chuẩn kích thước ống thép: 1/4″ (DN8 hay 8A) và đường kính ngoài 13.7mm
• Đều là van ODE chống cháy nổ
• Cấp chống nước IP65

2. Sự khác nhau giữa 21A2KIV20 và 21A2ZIV20

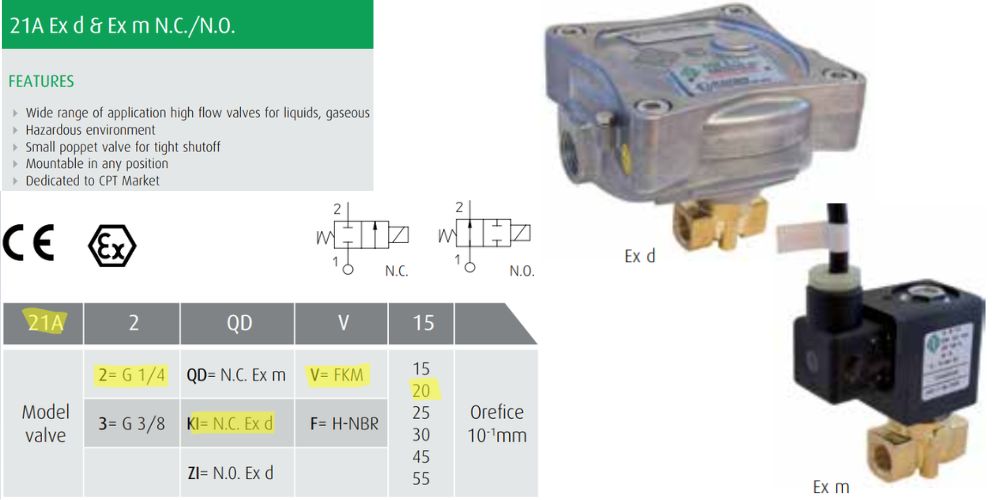

Ý nghĩa các kí tự có trong model của van:

• 21A – Chủng loại van
• 2 – Ống kết nối G 1/4″
• KI – Kiểu thường đóng
• ZI – Kiểu thường mở
• V – Gioăng FKM
• 20 – Lỗ hút có đường kính 20mm

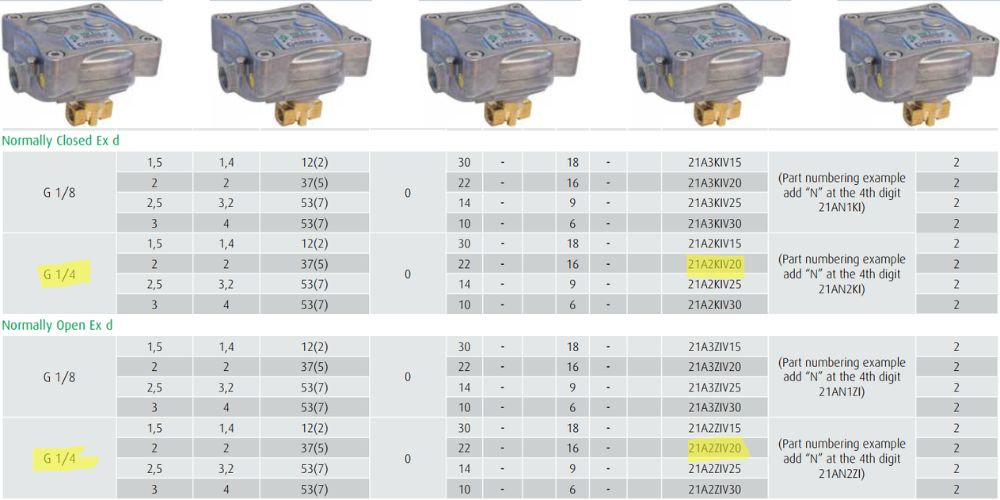

Vậy điểm khác biệt giữa 21A2KIV20 và 21A2ZIV20

• 21A2KI: Van thường đóng
• 21A2ZI: Van thường mở

3. Nhiệt độ cuộn coil và nhiệt độ lưu chất

Van được thiết kế và sản xuất để phục vụ cho các hệ thống ống dẫn gas, một trong những loại chất lỏng nguy hiểm nên có khả năng chịu nhiệt độ và áp suất tương đối cao

• Áp suất: 0 ~ 22bar
• Nhiệt độ giới hạn : -10 ~ 140^oC

4. Vật liệu chế tạo van

21A2KIV20 và 21A2ZIV20 được chế tạo bằng vật liệu theo tiêu chuẩn châu Âu EN 12165 và AISI với chi tiết như dưới đây

• Vật liệu thân: Đồng mác CW617N
• Trục ống: Inox AISI 300
• Gioăng: FKM

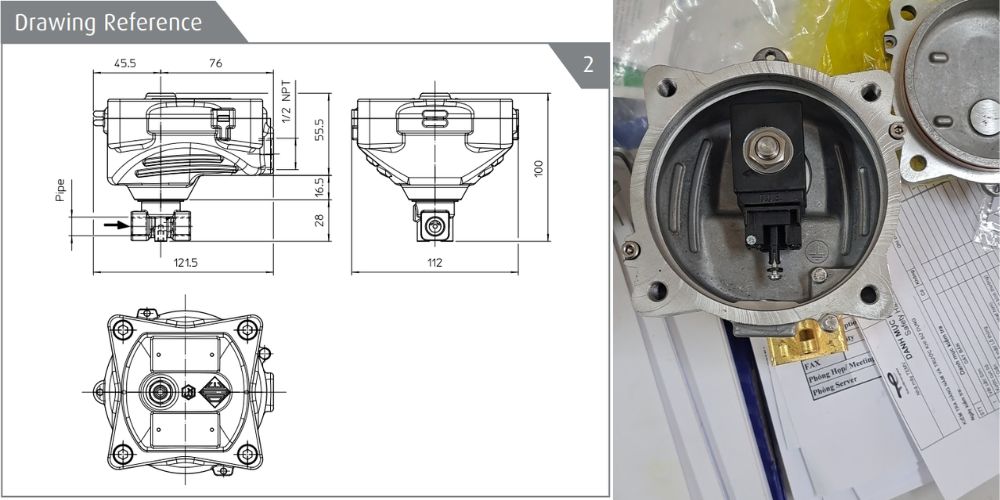

5. Cấu tạo, bản vẽ và kích thước van

Van được thiết kế bởi các kỹ sư và chuyên gia trong ngành van, với thiết kế chi tiết như ảnh đính kèm phía dưới, cùng với đó là tiêu chuẩn chống cháy nổ EX. Kích thước thân van nhỏ, tuy nhiên kích thước nắp bảo vệ cuộn coil tương đối lớn nên cần lưu ý đến kích thước bao ngoài của van trước khi lắp đặt
