Yamato F10YE

1. Yamato F10YE là gì? Thiết kế ra sao?

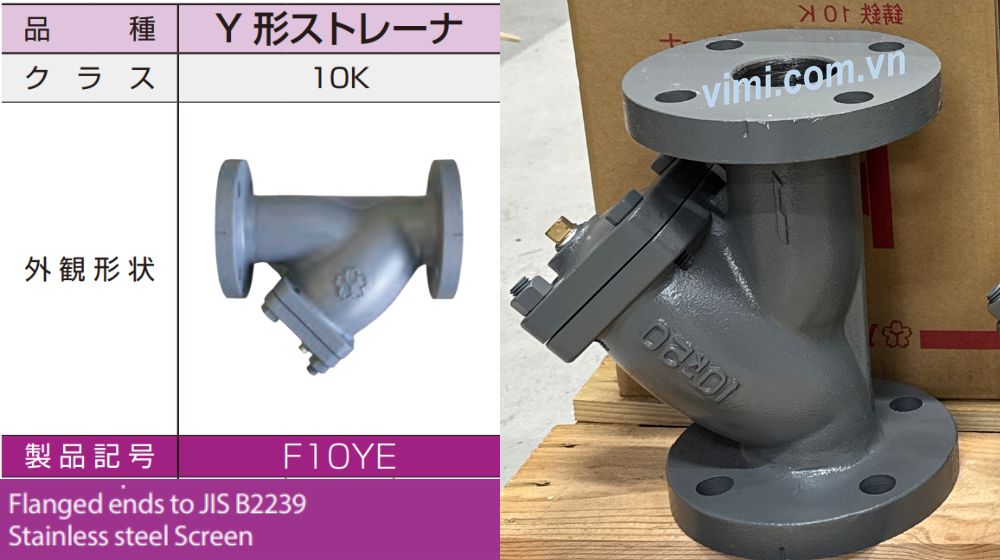

Yamato F10YE là bộ lọc chữ Y (có tên tiếng anh là Y strainer) bằng gang đúc thuộc dòng JIS 10K của hãng Yamato Nhật Bản với hơn 100 năm kinh nghiệm. Bộ lọc chữ Y được thiết kế để bảo vệ các thiết bị phía sau như van, bơm, đồng hồ đo khỏi cặn bẩn và tạp chất trong đường ống, kéo dài tuổi thọ toàn hệ thống.

Yamato F10YE có các đặc điểm thiết kế sau:

• Thân gang đúc: Chắc chắn, chịu lực tốt, phù hợp môi trường áp suất trung bình trong công nghiệp
• Nắp bắt bu lông (bolted cap): Dễ tháo lắp khi cần vệ sinh hoặc thay lưới lọc định kỳ mà không cần cắt đường ống
• Kết nối mặt bích chuẩn JIS B2239: Tương thích với hệ thống ống đang dùng tiêu chuẩn Nhật Bản, phổ biến trong các dự án công nghiệp tại Việt Nam
• Cấp áp suất JIS 10K: Thiết kế cho hệ thống áp suất trung bình, phổ biến trong nhà máy, xí nghiệp và hạ tầng kỹ thuật

2. F10YE strainer chịu được điều kiện làm việc nào?

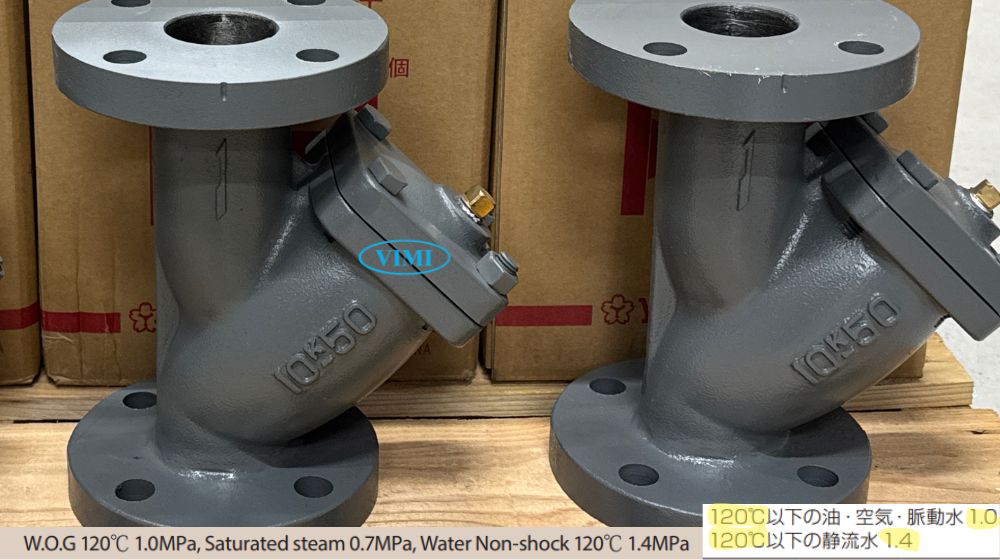

Trước khi chọn bộ lọc cho hệ thống, điều quan trọng nhất là kiểm tra áp suất và nhiệt độ vận hành. Yamato F10YE đáp ứng các điều kiện như sau:

Lưu ý quan trọng khi lựa chọn:

• Nếu hệ thống vận hành với nước cấp hoặc nước tuần hoàn ở áp suất dưới 1.0 MPa, nhiệt độ không quá 120°C → F10YE phù hợp hoàn toàn
• Nếu dùng cho hơi nước, nên liên hệ trực tiếp với nhà phân phối để được tư vấn cụ thể về điều kiện vận hành
• Không sử dụng cho khí độc hại hoặc khí dễ cháy nổ – đây là cảnh báo bắt buộc từ nhà sản xuất Yamato

3. Vật liệu chế tạo – Tại sao F10YE đáng tin cậy?

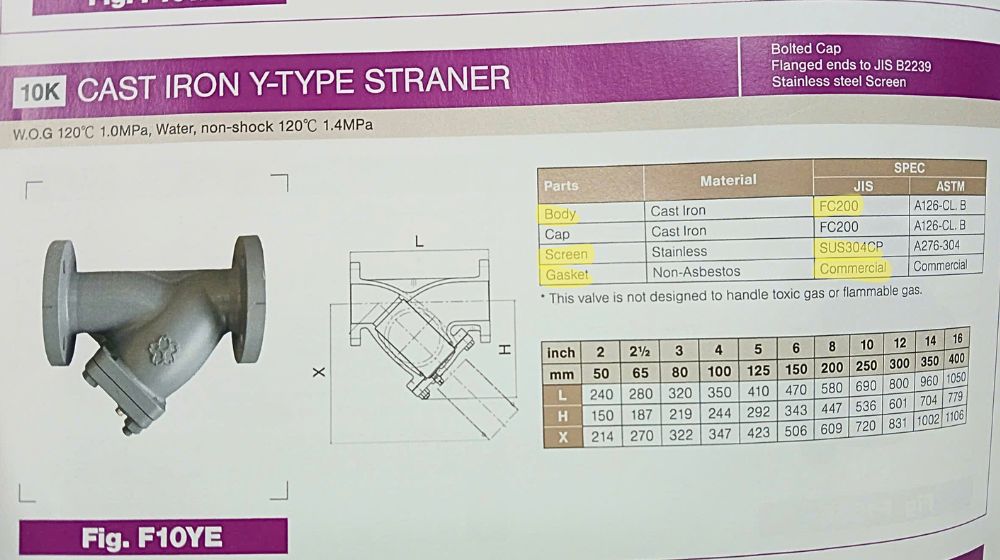

Mỗi bộ phận của Yamato F10YE đều được kiểm soát vật liệu theo tiêu chuẩn JIS (Nhật Bản) và ASTM (Mỹ), đảm bảo chất lượng đồng đều và dễ thay thế trong các dự án quốc tế.

Điểm đáng chú ý:

• Thân và nắp gang FC200: Độ bền cơ học cao, giá thành hợp lý, phù hợp áp suất trung bình
• Lưới lọc inox SUS304: Chống gỉ sét, chịu nhiệt tốt, dễ vệ sinh và tái sử dụng nhiều lần
• Đệm không chứa amiăng: Đảm bảo an toàn cho người thợ khi bảo trì, đáp ứng tiêu chuẩn lao động hiện đại

3. Chọn mesh của Yamato F10YE phù hợp với hệ thống

Độ mịn của lưới lọc (mesh) ảnh hưởng trực tiếp đến hiệu quả lọc và tổn thất áp suất trong hệ thống. Yamato F10YE cung cấp lưới tiêu chuẩn theo từng cỡ ống và tùy chọn lưới đặc biệt cho yêu cầu lọc mịn hơn.

Lưới lọc tiêu chuẩn đi kèm theo kích cỡ:

• DN50 (50A): Tương đương khoảng 6.3 mesh
• DN65 ~ DN100 (65A ~ 100A): Tương đương khoảng 8.5 mesh
• DN125 ~ DN200 (125A ~ 200A): Tương đương khoảng 5 mesh
• DN250 ~DN400 (250A ~ 400A): Tương đương khoảng 3.5 mesh

Tùy chọn lưới đặc biệt (đặt hàng riêng):

• Có thể chọn lưới mịn hơn với các cỡ mắt 20, 40, 60 hoặc 80 mesh
• Cấu tạo gồm một lớp lưới dệt trơn gắn bên trong tấm đục lỗ, tăng khả năng giữ tạp chất nhỏ
• Kích thước mắt lưới tương ứng: 20 mesh = 0.996 mm, 40 mesh = 0.442 mm, 60 mesh = 0.301 mm, 80 mesh = 0.206 mm

4. Yamato F10YE có thiết kế thực tế cho người vận hành

Yamato F10YE không chỉ đơn thuần là bộ lọc – Y lọc gang này được thiết kế với nhiều chi tiết thực tế giúp người vận hành và bảo trì dễ làm việc hơn:

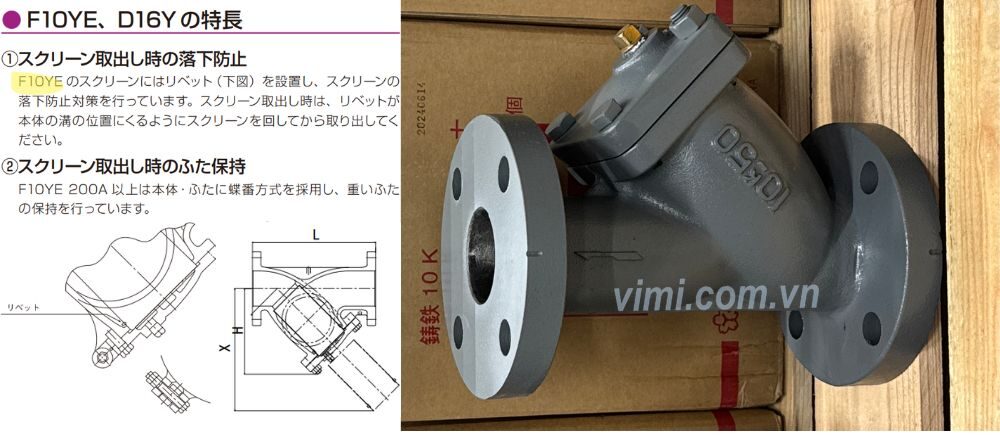

• Chống rơi lưới khi tháo nắp: Lưới lọc được gắn một đinh tán (rivet) để giữ lưới không bị rơi ra ngoài khi mở nắp kiểm tra. Để tháo lưới, chỉ cần xoay lưới sao cho đinh tán khớp với rãnh trên thân van – thao tác đơn giản, an toàn
• Cơ cấu bản lề giữ nắp (từ DN200 trở lên): Với các cỡ van lớn, nắp van có thể rất nặng. Yamato trang bị cơ cấu bản lề (hinge) giúp giữ nắp ở trạng thái mở khi người thợ thao tác tháo lắp lưới lọc, tránh tai nạn lao động
• Lỗ móc cẩu (từ DN200 trở lên): Các model kích cỡ lớn có sẵn lỗ móc cẩu trên thân, giúp nâng hạ và định vị sản phẩm trong quá trình lắp đặt dễ dàng và an toàn hơn

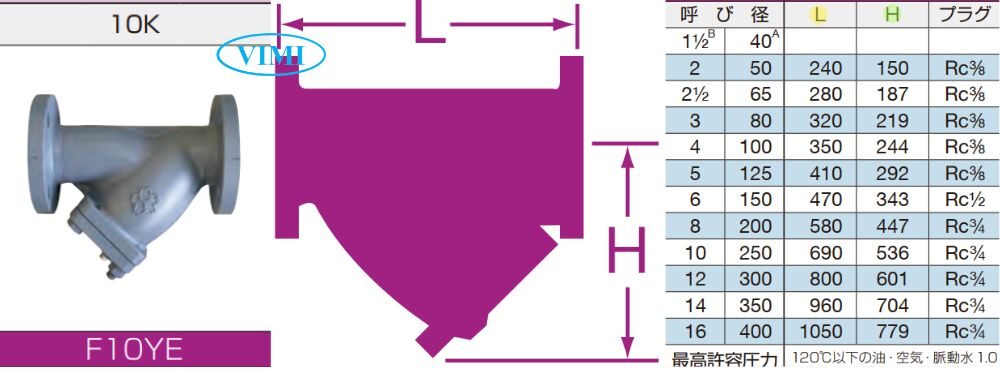

5. Bảng kích thước Yamato F10YE

Yamato F10YE có dải kích thước rất rộng, đáp ứng từ đường ống nhỏ trong xưởng đến tuyến ống chính trong nhà máy lớn:

Lưu ý khi tra kích thước:

• Chiều dài L: Khoảng cách hai mặt bích, dùng để kiểm tra không gian lắp đặt trên tuyến ống
• Chiều cao H: Kích thước tổng thể từ đáy đến đỉnh, cần lưu ý khi lắp trong không gian hạn chế
• Khoảng cách X: Khoảng không gian phía dưới cần có để tháo lưới lọc ra bảo trì – rất quan trọng khi thiết kế bố trí van trên ống đứng hoặc không gian chật hẹp
