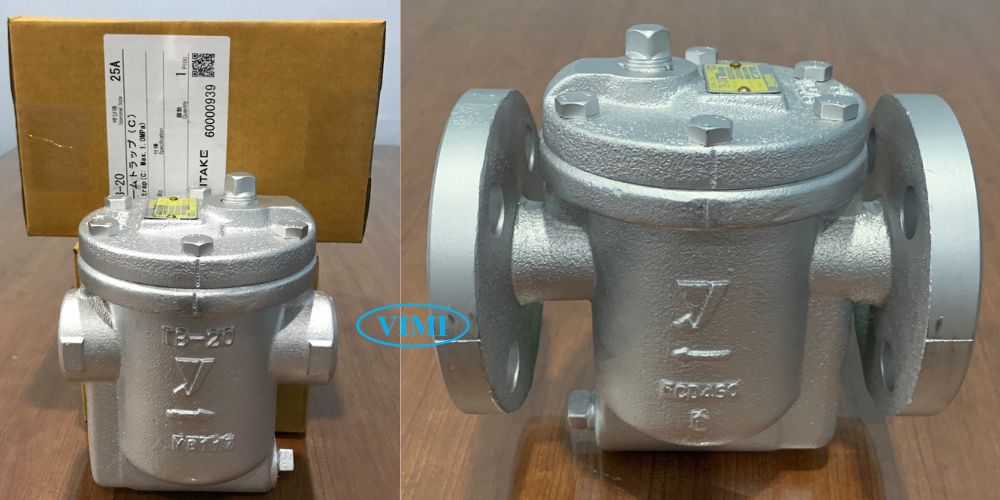

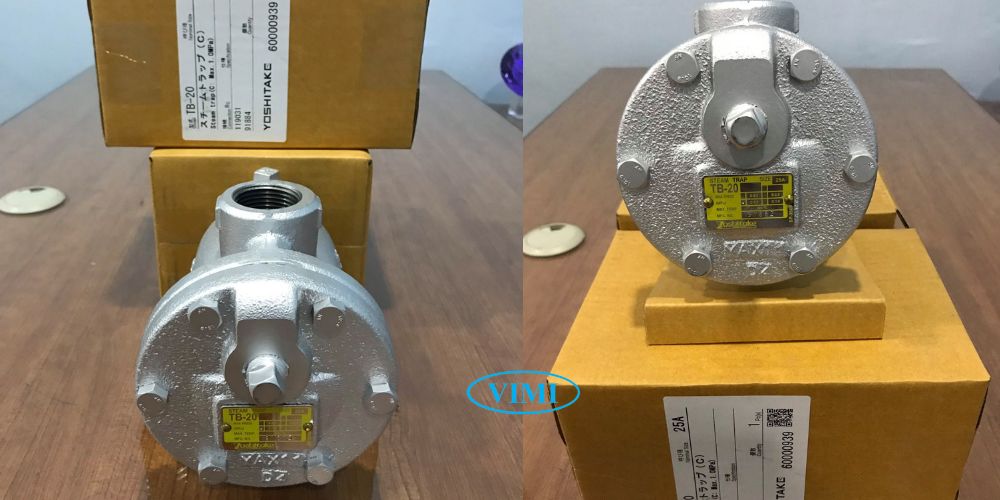

Yoshitake TB-20 |TB-20F

Yoshitake TB-20 và TB-20F là một trong hai model bẫy hơi yoshitake thuộc kiểu gầu đảo được sử dụng với mục đích tách lượng nước ngưng tụ trong hệ thống hơi ra ngoài nhằm cho hệ thống hơi hoạt động đạt được hiệu quả tối đa nhất.

1. Cấu tạo của Yoshitake TB-20 và TB-20F

Yoshitake TB-20 và TB-20F có cấu tạo giống với cấu tạo chung của dòng bẫy hơi gầu đảo, nhưng điểm khác biệt là van có bộ Kit chuyển đổi với các tiêu chuẩn phạm vi làm việc của áp suất khác nhau

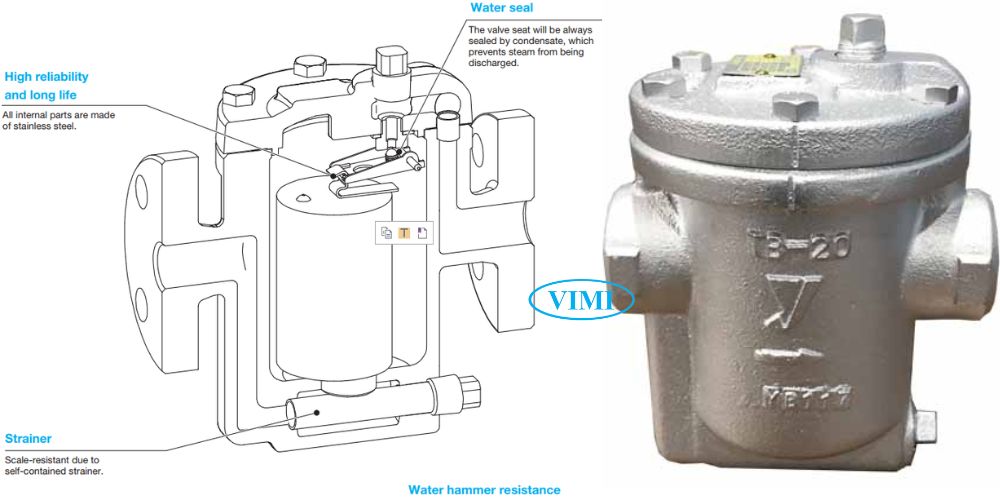

1.1 Cấu tạo chung của van

Yoshitake TB-20 và TB-20F có các bộ cơ bản của kiểu gầu đảo như

• Lỗ thoát hơi
• Cốc phao
• Lọc

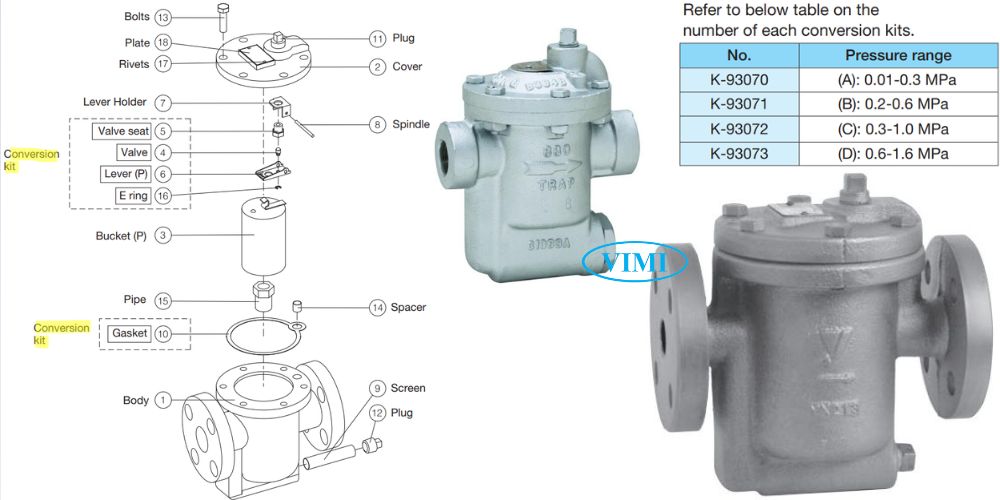

1.2 Bộ kit chuyển đổi và áp suất định mức

Van có các bộ kit chuyển đổi (A), (B), (C) và (D) tương ứng với các tiêu chuẩn khác nhau và phạm vi làm việc của áp suất cũng khác nhau

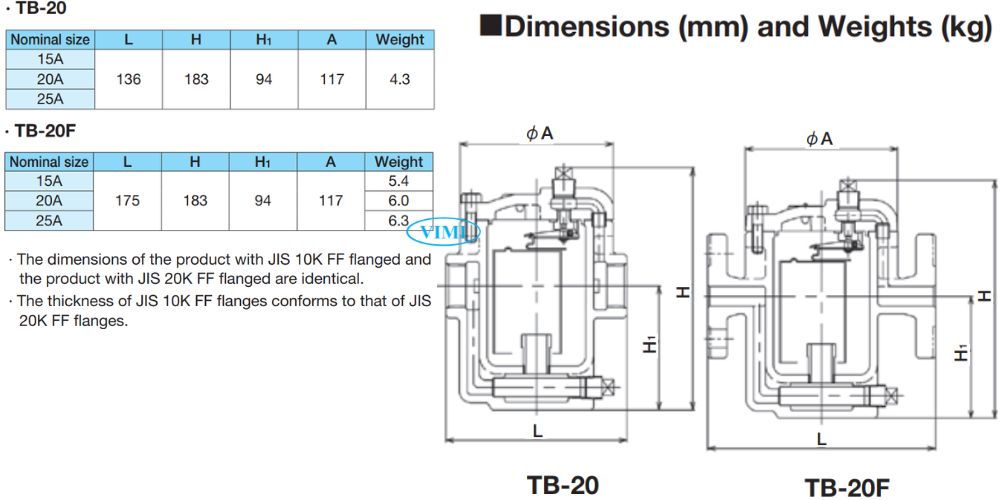

2. Bản vẽ, kích thước và trọng lượng của Yoshitake TB-20F và TB-20

Cả 3 kích cỡ 15A, 20A và 25A của Yoshitake TB-20 kết nối bằng ren, có cùng kích thước đường bao và trọng lượng là 4.3Kg. Với kiểu kết nối mặt bích thì kích thước đường bao không đổi nhưng trọng lượng của van tăng theo kích cỡ van

3. Đặc điểm nổi bật của van

Yoshitake TB-20F và TB-20 mang nhiều ưu điểm nổi bật

• Độ bền tuyệt vời của van có được do cấu trúc bên trong độc đáo (kiểu van bán cầu)
• Upper plug được làm bằng thép không gỉ, có khả năng chống mài mòn tuyệt vời.
• Hiệu suất làm việc đáng tin cậy
• Siêu tiết kiệm năng lượng vì hoạt động không liên tục.

4. Sự khác nhau của TB-20 và TB-20F

Yoshitake TB-20 và yoshitake TB-20F không chỉ khác nhau về kiểu kết nối mà còn khác nhau về kiểu áp lực, riêng TB-20F có hai dòng là kết nối với mặt bích JIS10K và JIS20K

• TB-20: Kết nối ren tiêu chuẩn JIS Rc
• TB-20F: Kết nối bằng mặt bích JIS10K và JIS20K

5. Giới hạn nhiệt độ và áp suất

Yoshitake TB-20 và Yoshitake TB-20F có cùng nhiệt độ giới hạn nhưng áp suất làm việc của mỗi loại lại có sự khác nhau

• Nhiệt độ làm việc TB-20 và TB-20F: 220^oC
• Áp lực làm việc TB-20: Max 20bar
• Áp lực làm việc TB-20F JIS 10K: Max 10bar
• Áp lực làm việc TB-20F JIS 20K: Max 20bar

6. Địa chỉ mua Yoshitake TB-20 và TB-20F

Người sử dụng có thể mua cả hai model là TB-20F và TB-20 tại Hà Nội, Hồ Chí Minh hoặc liên lạc với chúng tôi để giao hàng tận dự án và nhận thêm các tư vấn kỹ thuật khác
