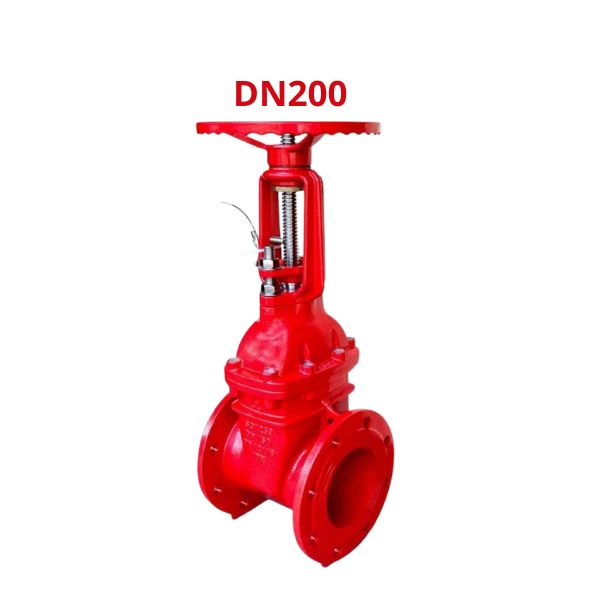

Shinyi GRSX DN200

Shinyi GRSX-0200 là dòng van cổng tín hiệu DN200 được thiết kế dành cho các hệ thống phòng cháy chữa cháy và đường ống có lưu lượng lớn. Bên cạnh chức năng đóng mở dòng chảy, sản phẩm còn được tích hợp bộ tín hiệu giám sát trạng thái vận hành, hỗ trợ theo dõi tình trạng mở van từ xa

1. Shinyi GRSX DN200 phù hợp với hệ thống nào

Trong các hệ thống phòng cháy chữa cháy hiện nay, kích thước DN200 thường xuất hiện trên các tuyến ống chính có lưu lượng nước lớn. Vì vậy, Shinyi GRSX DN200 được thiết kế để đáp ứng yêu cầu đóng mở và giám sát trạng thái vận hành của những hệ thống có quy mô trung bình đến lớn

Một số ứng dụng phổ biến của GRSX-0200 gồm:

• Hệ thống PCCC tại nhà máy sản xuất
• Trung tâm thương mại và tòa nhà cao tầng
• Kho bãi và trung tâm logistics
• Trạm bơm chữa cháy
• Tuyến ống phân phối nước chữa cháy DN200

So với các dòng van cổng gang thông thường, van cổng tín hiệu Shinyi giúp người vận hành dễ dàng theo dõi trạng thái mở van thông qua bộ tín hiệu giám sát tích hợp trên thân van

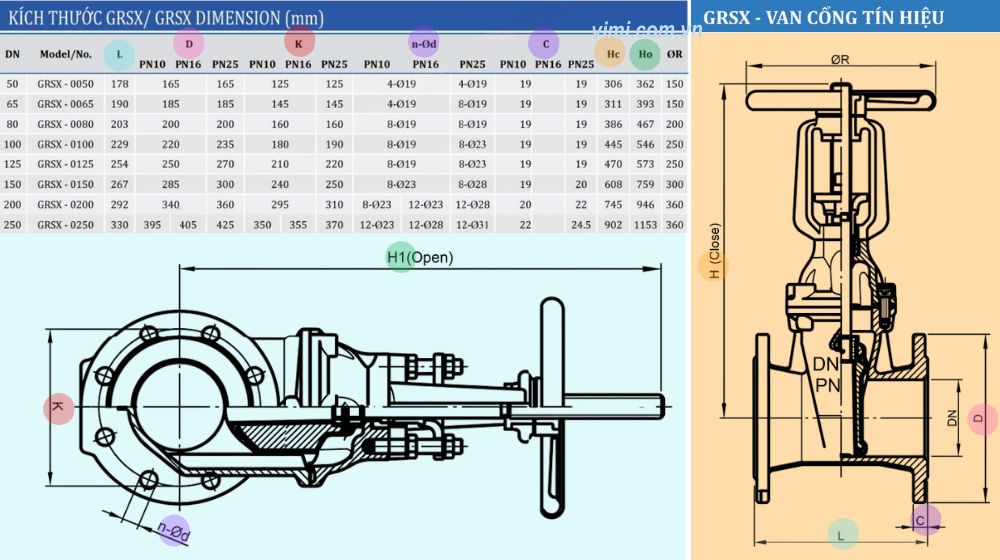

2. Kích thước lắp đặt của GRSX-0200

Trước khi lựa chọn van cổng DN200, việc đối chiếu kích thước lắp đặt là yêu cầu cần thiết nhằm đảm bảo khả năng tương thích với đường ống và không gian thi công thực tế. Theo catalogue của nhà sản xuất, GRSX-0200 có các thông số kích thước chính:

• Kích thước danh nghĩa: DN200
• Chiều dài thân van (L): 292 mm
• Đường kính ngoài mặt bích (D): 340 mm ~ 360 mm
• Đường kính vòng tâm bulong (K): 295 mm ~ 310 mm
• Số lượng lỗ bulong:  8 ~ 12 lỗ
• Đường kính lỗ bulong (Ød): 23 mm ~ 28 mm
• Chiều dày mặt bích (C): 20 mm  ~ 22 mm
• Chiều cao van khi đóng (Hc): 745 mm
• Chiều cao van khi mở hoàn toàn (Ho): 946 mm
• Đường kính tay quay (ØR): 360 mm

3. Bộ tín hiệu của GRSX-0200 hoạt động như nào

Điểm nổi bật nhất của van cổng ty nổi Shinyi dòng GRSX-020 nằm ở bộ tín hiệu giám sát trạng thái vận hành được tích hợp sẵn trên phần giá đỡ của van. Theo cấu tạo của nhà sản xuất, bộ tín hiệu gồm:

• Nam châm (Magnet)
• Tiếp điểm từ (Contactor)
• Vỏ bảo vệ bằng nhựa
• Hệ thống dây tín hiệu kết nối

Nguyên lý hoạt động của van cổng Shinyi dòng GRSX-0200 là:

• Khi van được mở hoàn toàn, nam châm sẽ di chuyển đến vị trí kích hoạt tiếp điểm từ
• Tiếp điểm đóng mạch và gửi tín hiệu về tủ điều khiển
• Hệ thống có thể kích hoạt đèn báo hoặc còi báo tùy theo thiết kế công trình

Lợi ích của bộ tín hiệu trên van cổng mặt bích model GRSX-0200:

• Giám sát trạng thái mở van từ xa
• Hỗ trợ kết nối với hệ thống báo cháy trung tâm
• Hạn chế tình trạng van bị đóng ngoài ý muốn
• Tăng độ an toàn cho hệ thống chữa cháy
• Hỗ trợ công tác kiểm tra và bảo trì định kỳ

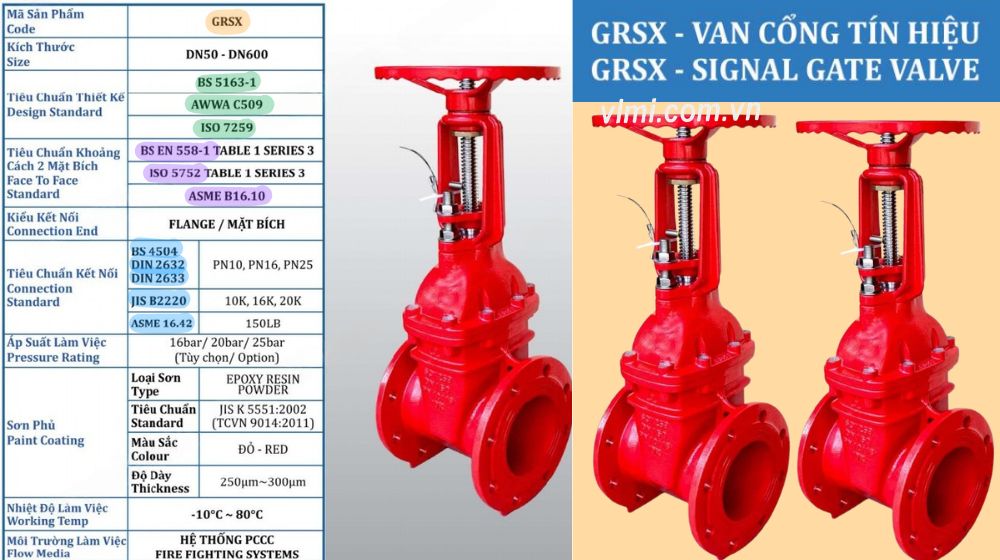

4. Các tiêu chuẩn kỹ thuật của GRSX-0200

Một trong những yếu tố giúp Shinyi GRSX DN200 được nhiều chủ đầu tư lựa chọn là khả năng đáp ứng nhiều tiêu chuẩn kỹ thuật quốc tế.

Tiêu chuẩn thiết kế của van Shinyi GRSX-0200 là:

• BS 5163-1
• AWWA C509
• ISO 7259

Tiêu chuẩn chiều dài mặt bích của van cổng ty nổi model GRSX-0200:

• BS EN 558-1 Table 1 Series 3
• ISO 5752 Table 1 Series 3
• ASME B16.10

Tiêu chuẩn kết nối của van Shinyi GRSX DN200:

• BS 4504
• DIN 2632
• DIN 2633
• JIS B2220
• ASME 16.42

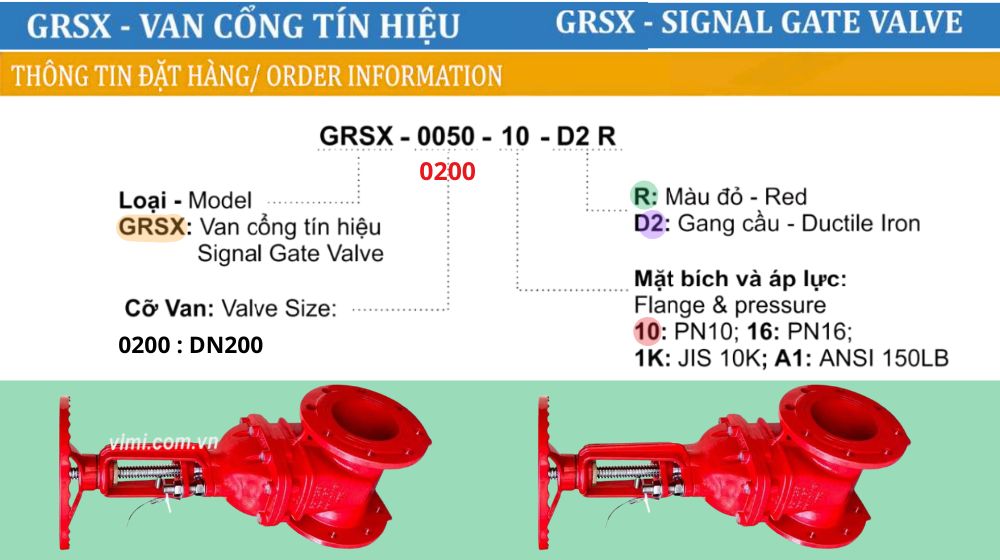

5. Đọc hiểu mã đặt hàng GRSX-0200

Khi tham khảo catalogue hoặc nhận báo giá từ các đại lý bán hàng, người mua thường gặp model sản phẩm dưới dạng:

GRSX-0200-10-D2 R

Ý nghĩa các ký hiệu như sau:

• GRSX
  • Dòng van cổng tín hiệu vận hành bằng tay quay
  • Tích hợp bộ cảm biến giám sát trạng thái mở van
• 0200
  • Kích thước danh nghĩa DN200
  • Tương ứng với dòng Shinyi GRSX DN200
• 10: Mã cấu hình sản phẩm theo catalogue của nhà sản xuất
• D2: Ký hiệu thân van bằng gang cầu
• R: Sơn phủ Epoxy màu đỏ dùng cho hệ thống PCCC
