Van cổng tín hiệu

Van cổng tín hiệu điện, cái tên xuất hiện nhiều trong các hệ thống công nghiệp, nhưng không phải ai cũng hiểu rõ bản chất. Thực tế thiết bị này có gì đặc biệt? Bài viết dưới đây sẽ giúp bạn nắm rõ.

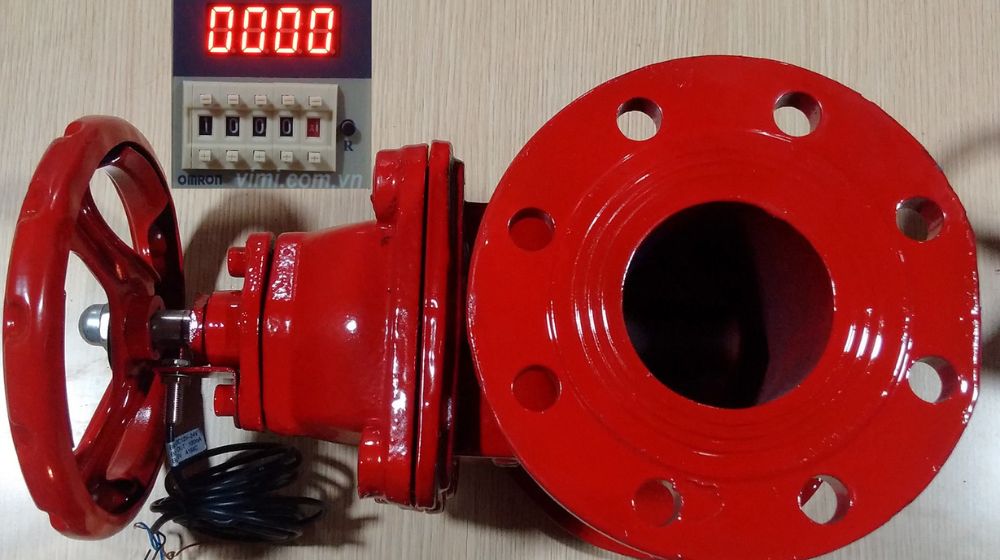

1. Van cổng tín hiệu điện là gì

Van cổng tín hiệu điện là loại van cổng được gắn thêm bộ phận cảm biến hoặc công tắc giám sát, có nhiệm vụ báo tín hiệu trạng thái đóng/mở của van về trung tâm điều khiển. Van thường được sử dụng trong hệ thống phòng cháy chữa cháy cũng như trên các đường ống cấp thoát nước có nhu cầu giám sát.

Loại van này rất tiện lợi trong quá trình vận hành hệ thống. Việc lắp đặt cũng dễ dàng, bởi dù ở bất kỳ vị trí nào (gần hay xa), người vận hành đều có thể biết được trạng thái van đang mở hay đóng. Nhờ đó, quá trình vận hành trở nên thuận lợi và an toàn hơn.

2. Tên gọi khác của van cổng tín hiệu điện

Bên cạnh tên gọi phổ biến là van cổng tín hiệu điện, thiết bị này còn có một số cách gọi khác như sau:

• Van cổng tín hiệu
• Van cổng kèm công tắc giám sát

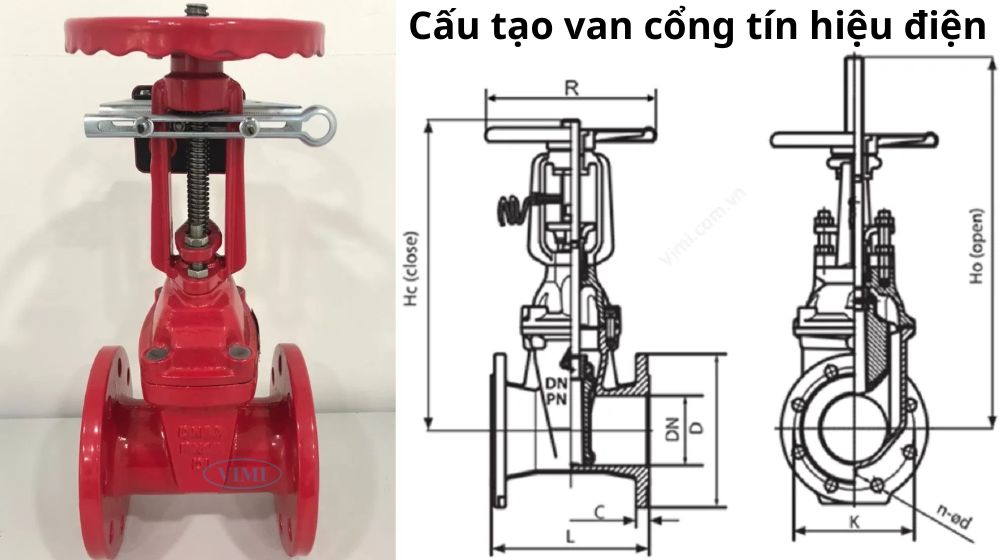

3. Cấu tạo của van cổng tín hiệu là gì

Do đảm nhiệm thêm chức năng giám sát trạng thái đóng/mở, cấu tạo của van cổng tín hiệu điện có một số điểm khác biệt so với các loại van cổng thông thường. Các bộ phận chính bao gồm:

• Thân van: Là phần vỏ ngoài, thường làm bằng gang và được sơn epoxy đỏ nhằm cảnh báo nguy hiểm điện
• Đĩa van: Hình nêm, vuông, có chức năng chặn hoặc cho phép dòng chảy lưu thông
• Trục van (ty van): Thường làm bằng thép không gỉ, chuyền chuyển động từ tay van xuống đĩa van
• Tay quay: Dạng vô lăng, thường bằng gang, nhận lực để vận hành van.
• Gioăng kín: Giúp ngăn chọn lưu chất rò rỉ trong quá trình sử dụng
• Bộ tín hiệu điện: Gồm cảm biến vị trí, công tắc giới hạn và bộ phát tín hiệu

4. Nguyên lý hoạt động của van

Van cổng tín hiệu hoạt động theo cơ chế truyền động cơ học kết hợp giám sát tín hiệu điện:

• Khi tay quay được tác động, lực xoắn truyền xuống trục van, làm trục nâng hoặc hạ đĩa van
• Ở trạng thái đóng van, đĩa van hạ xuống chắn ngang dòng chảy, ngăn lưu chất đi qua
• Ở trạng thái mở van, đĩa van được nâng lên, tạo khoảng trống cho dòng chảy lưu thông
• Trong suốt quá trình đóng/mở, bộ tín hiệu điện sẽ ghi nhận trạng thái của van và truyền tín hiệu về trung tâm điều khiển, giúp người vận hành giám sát từ xa

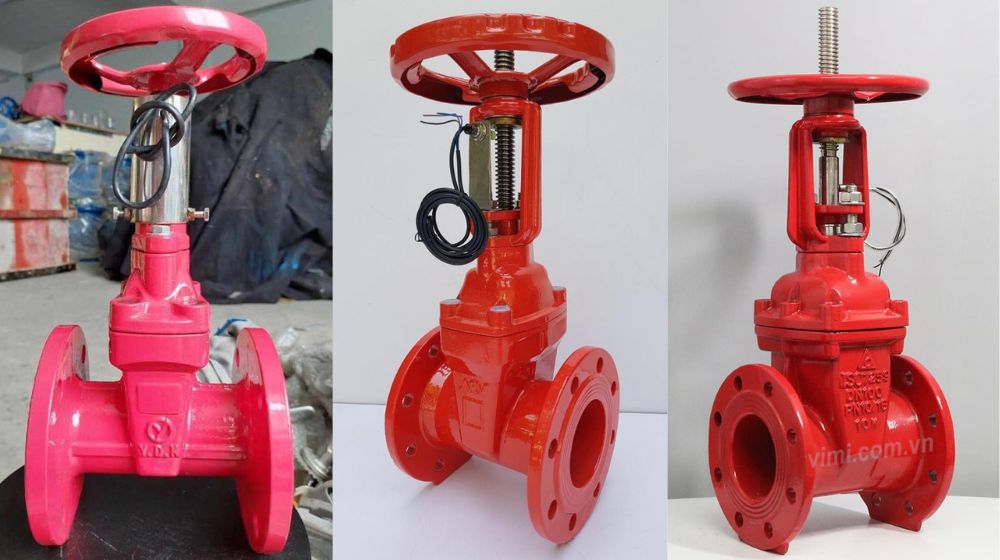

5. Nhãn hiệu van cổng tín hiệu

Trên thị trường hiện nay có nhiều thương hiệu sản xuất van cổng tín hiệu điện, trong đó các nhãn hiệu phổ biến và được sử dụng rộng rãi gồm:

• Van cổng AUT
• Van cổng tín hiệu điện ARV
• Van cổng Shinyi
• Van cổng tín hiệu YDK
• Van cổng Wonil

6. Ưu điểm của van cổng tín hiệu điện là gì

Nhờ tích hợp bộ giám sát tín hiệu, van cổng tín hiệu điện trở thành lựa chọn tối ưu cho các hệ thống cần độ tin cậy cao, với nhiều ưu điểm nổi bật. Một số có thể kể đến như sau:

• Kiểm soát trạng thái đóng/mở từ xa, kể cả vị trí ngầm hay trên cao
• Giám sát chính xác, tín hiệu báo rõ ràng về trung tâm
• Vận hành đơn giản bằng tay quay vô lăng
• Sử dụng được cho dòng chảy hai chiều
• Dễ dàng tích hợp hệ thống tự động PCCC
• Nhiều lựa chọn về kích cỡ, chất liệu, kiểu kết nối
• Thuận tiện cho lắp đặt và bảo trì

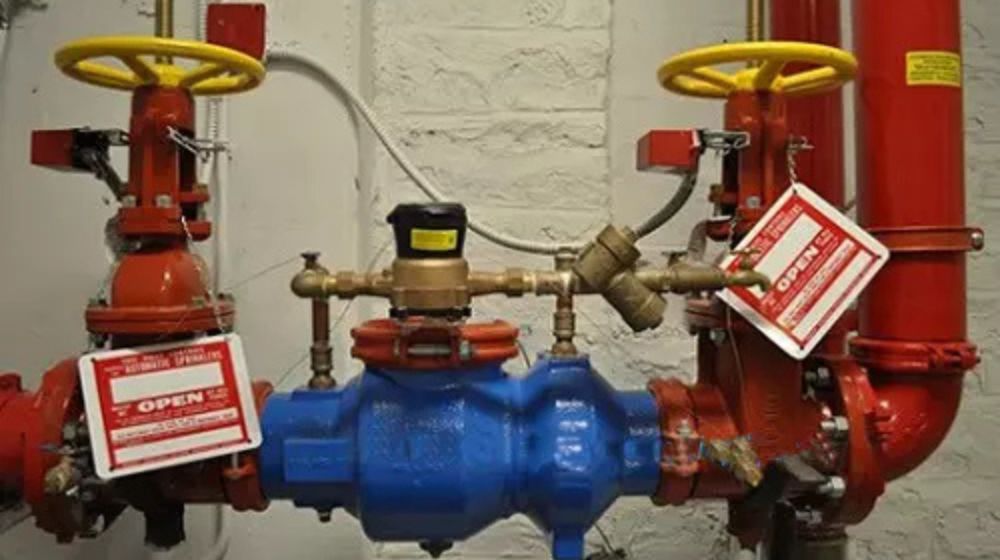

7. Thông số của van cổng tín hiệu

Van cổng tín hiệu điện được sản xuất theo nhiều tiêu chuẩn kỹ thuật khác nhau, đáp ứng các yêu cầu trong thực tế sử dụng:

• Kích thước: DN50 ~ DN2000 (thông dụng nhất DN50 ~ DN300)
• Áp suất làm việc: PN10, PN16, PN20 và PN25
• Nhiệt độ làm việc: -10°C ~ 80°C đối với gang, lên đến 200°C đối với inox
• Tiêu chuẩn thiết kế: BS 5163, ISO 7259,…
• Tiêu chuẩn mặt bích: BS 4504, DIN 2632, JIS B2220, ASME 16.2,…
• Môi trường làm việc: Nước sạch, nước thải, hóa chất, dầu, hệ thống PCCC

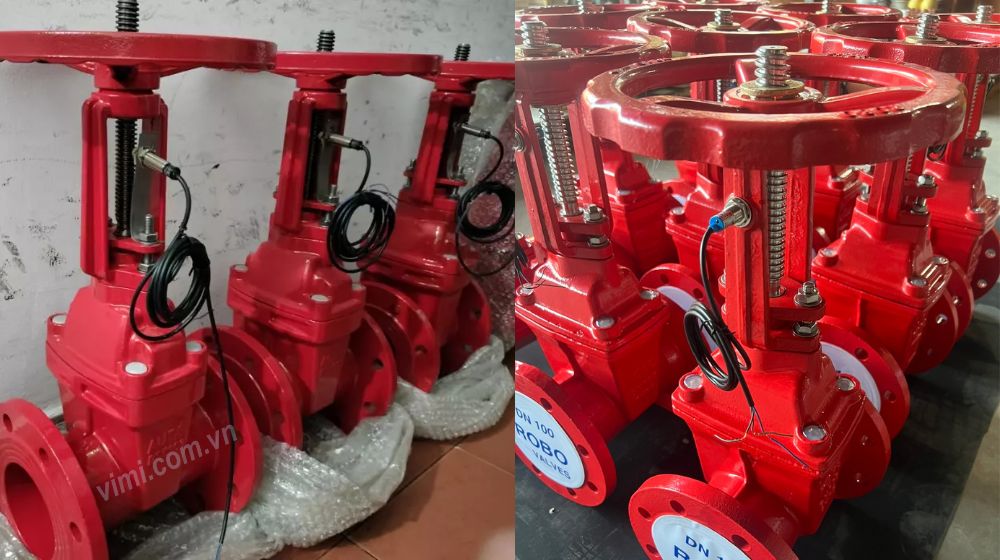

8. Kho van cổng tín hiệu điện

Công ty chúng tôi luôn duy trì lượng lớn van cổng tín hiệu điện trong kho, sẵn sàng đáp ứng nhanh chóng và đầy đủ nhu cầu của khách hàng. Sản phẩm được nhập khẩu trực tiếp từ nhà sản xuất trong nước và quốc tế, đảm bảo chất lượng ổn định và giá cả cạnh tranh. Tất cả van đều được bảo hành 12 tháng, giúp khách hàng yên tâm khi sử dụng.
