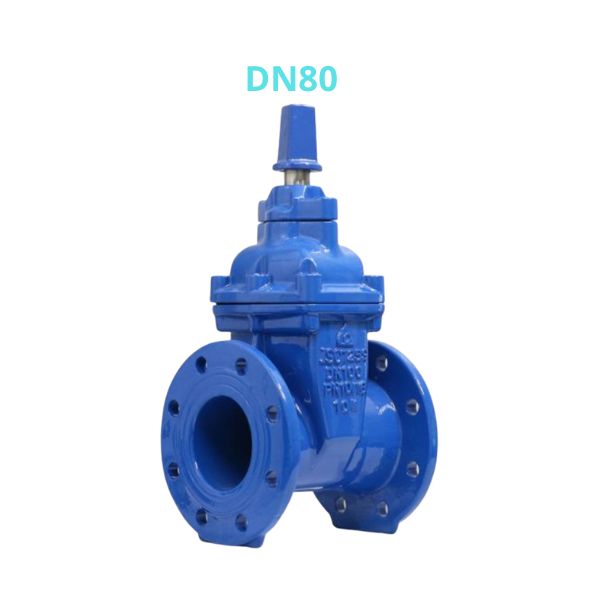

Shinyi GVCX DN80

Shinyi GVCX-0100 là model van cổng ty chìm nắp chụp được sử dụng phổ biến trên các tuyến ống phân phối nước sạch. Trước khi đưa vào lắp đặt, người dùng cần kiểm tra các thông số về kích thước, áp lực làm việc, tiêu chuẩn kết nối và điều kiện vận hành thực tế. Bài viết dưới đây tổng hợp 5 nội dung quan trọng giúp lựa chọn và lắp đặt GVCX-0100 đúng kỹ thuật, đảm bảo hệ thống hoạt động ổn định và lâu dài

1. Shinyi GVCX DN80 là van gì

Khác với các dòng van cổng tay quay truyền thống, GVCX DN80 sử dụng nắp chụp kết hợp khóa chữ T để vận hành từ mặt đất. Thiết kế này đặc biệt phù hợp với các hố van chôn ngầm trong hệ thống cấp nước đô thị. Một số đặc điểm cơ bản của GVCX DN80 gồm:

• Thuộc nhóm van cổng mặt bích kết nối bằng bulong
• Là dòng van cổng ty chìm chuyên dùng cho nước sạch
• Làm việc với áp lực PN10, PN16 và PN25
• Nhiệt độ làm việc từ -10°C ~ 80°C
• Áp dụng các tiêu chuẩn BS 5163-1, EN 1074-1, AWWA C509 và ISO 7259

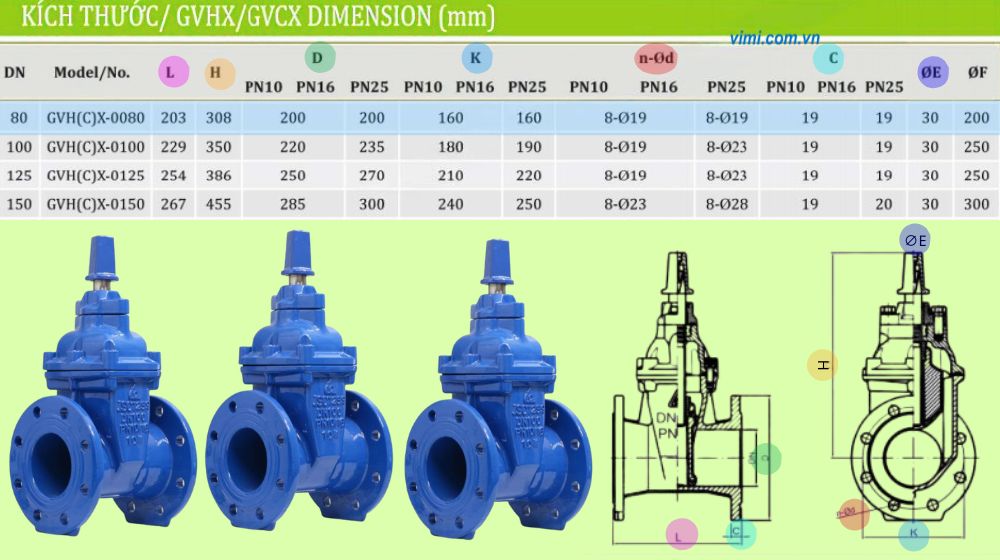

2. Kích thước lắp đặt của Shinyi GVCX-0080

Theo catalogue Shinyi, model GVCX-0080 có các kích thước lắp đặt như sau:

• Kích thước danh nghĩa: DN80
• Chiều dài thân van (L): 203 mm
• Chiều cao tổng thể (H): 308 mm
• Kích thước đầu vận hành (ØE): 30 mm
• Đường kính mặt bích (D): 200 mm
• Đường kính vòng tâm bulong (K): 160 mm
• Số lượng lỗ bulong (n-Ød): 8-Ø19
• Chiều dày mặt bích (C): 19 mm

3. Điểm nổi bật của van Shinyi GVCX-0080

So với nhiều dòng van trên thị trường, GVCX DN80 sở hữu nhiều ưu điểm nổi bật nhờ thiết kế và tiêu chuẩn sản xuất đồng bộ. Một số điểm đáng chú ý của Shinyi GVCX-0080 gồm:

• Sơn Epoxy theo tiêu chuẩn JIS K 5551:2002 với độ dày 250~300 μm giúp tăng khả năng chống ăn mòn
• Thiết kế lá van bọc cao su EPDM cho độ kín cao và hạn chế rò rỉ
• Kết nối mặt bích đa tiêu chuẩn BS, DIN, JIS và ANSI
• Vận hành bằng nắp chụp, phù hợp với hệ thống chôn ngầm
• Tuân thủ nhiều tiêu chuẩn quốc tế về van cấp nước

Nhờ đó, GVCX-0080 được sử dụng rộng rãi trong các công trình hạ tầng và mạng lưới cấp nước hiện nay

4. Các chi tiết cấu tạo tạo nên độ bền của GVCX-0080

Độ bền của GVCX-0080 không chỉ đến từ vật liệu thân van mà còn được tạo nên từ nhiều chi tiết cấu tạo khác nhau. Các bộ phận quan trọng của GVCX-0080 gồm:

• Thân van (Body): Chế tạo từ gang cầu ASTM A536/EN GJS 500-7 có độ bền cơ học cao
• Lá van (Wedge): Lõi gang cầu bọc cao su EPDM giúp tăng độ kín và chống ăn mòn
• Ty van (Stem): Sử dụng thép không gỉ ASTM A276 420 cho khả năng chống gỉ tốt
• Gioăng làm kín: Vật liệu NBR giúp tăng khả năng làm kín và giảm rò rỉ
• Bu lông và vòng đệm: Inox AISI 304/A194 nâng cao độ bền trong môi trường ẩm ướt

Nhờ cấu tạo đồng bộ, model này được xếp vào nhóm van cổng gang có tuổi thọ cao trong hệ thống cấp nước

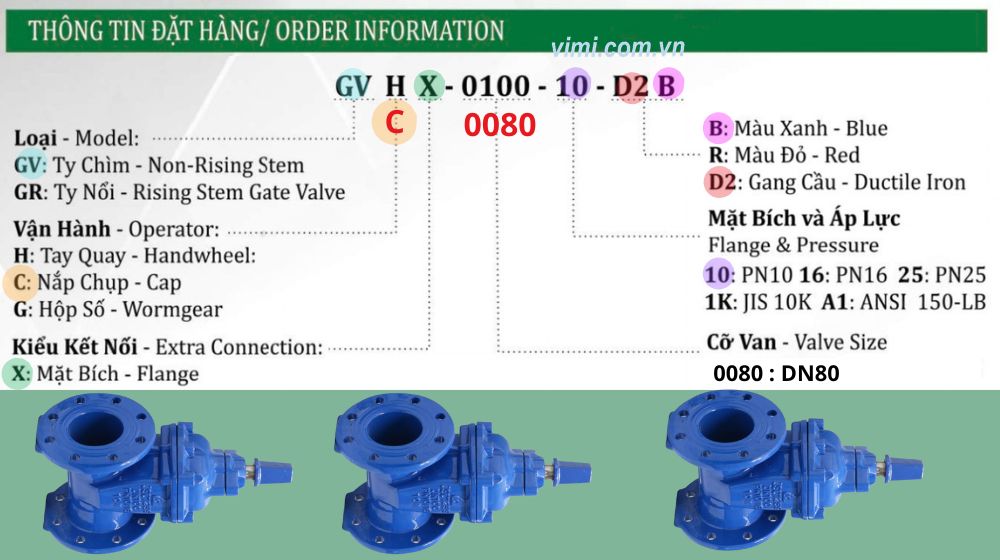

5. Cách kiểm tra model Shinyi GVCX DN80 trước khi đặt hàng

Trên thực tế, nhiều người chỉ cung cấp thông tin “van cổng DN80” khi yêu cầu báo giá. Tuy nhiên, cùng kích thước DN80 có thể có nhiều cấu hình khác nhau về áp lực và kiểu vận hành. Ví dụ mã đặt hàng đẩy đủ của  model Shinyi GVCX-0080 là:

GVCX-0080-16-D2-B

Người mua có thể kiểm tra nhanh theo các bước sau:

• Kiểm tra loại van
  • GVCX: Van cổng ty chìm nắp chụp
  • GVHX: Van cổng ty chìm tay quay
• Kiểm tra kích thước: 0080 ~ tương ứng kích thước DN80
• Kiểm tra áp lực làm việc:
  • 16: Cấp áp lực PN16
• Kiểm tra vật liệu thân van: Thân van bằng gang cầu theo tiêu chuẩn ASTM A536
• Kiểm tra màu sơn
  • B: Sơn Epoxy màu xanh
  • R: Sơn Epoxy màu đỏ
