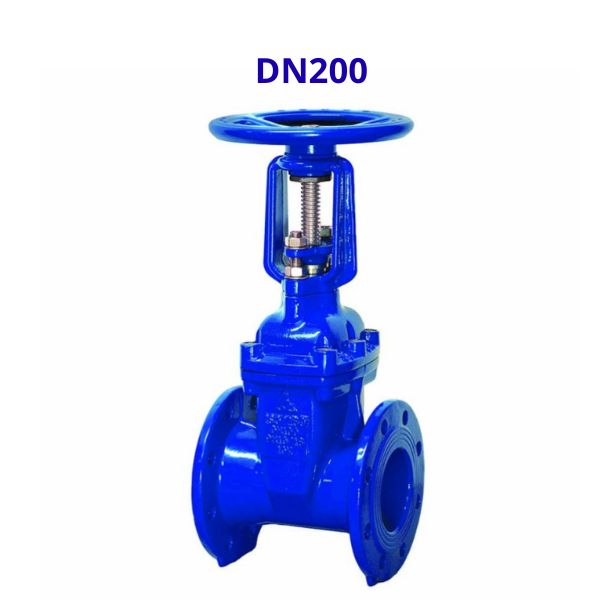

Shinyi GRHX DN200

Shinyi GRHX-0200 thuộc dòng van cổng gang của Shinyi, được sử dụng phổ biến trong các hệ thống cấp nước, trạm bơm và hạ tầng kỹ thuật

1. Vai trò của van Shinyi GRHX DN200

Shinyi GRHX DN200 được sử dụng để đóng mở hoặc cô lập dòng chảy trong các hệ thống cấp nước, trạm bơm và mạng lưới đường ống có kích thước lớn. Với thiết kế ty nổi, người vận hành có thể dễ dàng nhận biết trạng thái đóng hoặc mở của van ngay tại hiện trường mà không cần kiểm tra bên trong đường ống.

Một số vai trò chính của van cổng DN200 model GRHX-0200 gồm:

• Kiểm soát dòng chảy trên các tuyến ống DN200
• Cô lập từng khu vực khi bảo trì hoặc sửa chữa hệ thống
• Hỗ trợ vận hành và kiểm tra trạng thái van trực quan thông qua hành trình ty nổi
• Đảm bảo độ kín cao nhờ lá van gang cầu bọc cao su EPDM
• Giảm tổn thất áp suất khi van mở hoàn toàn

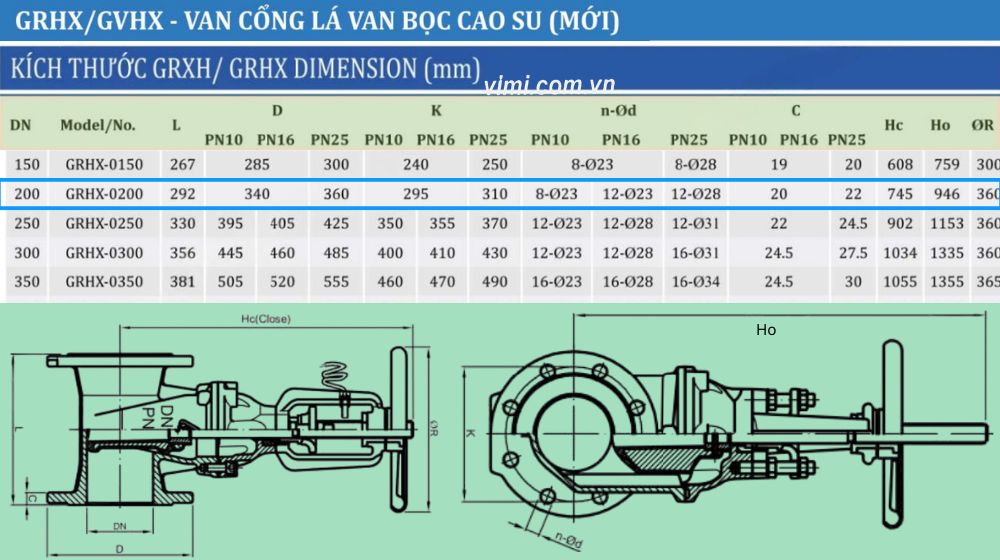

2. Kích thước lắp đặt của GRHX-0200

Kích thước lắp đặt là thông tin cần được kiểm tra trước khi đặt hàng nhằm bảo đảm van phù hợp với không gian thi công và hệ thống đường ống hiện hữu. Van cổng mặt bích model GRHX-0200 có các thông số kích thước cơ bản gồm:

• Kích thước danh nghĩa: DN200
• Chiều dài thân van (L): 292 mm
• Chiều cao thân van khi đóng (Hc): 740 mm
• Chiều cao tổng thể khi mở hoàn toàn (Ho): 941 mm
• Đường kính tay quay (ØR): 300 mm

Đối với các đơn vị thiết kế hoặc thi công, việc kiểm tra trước chiều cao vận hành của van sẽ giúp bố trí hố van, buồng kỹ thuật hoặc không gian thao tác phù hợp

3. Vật liệu của van Shinyi GRHX DN200

Độ bền của Shinyi GRHX DN200 không chỉ đến từ thiết kế van cổng ty nổi mà còn được quyết định bởi các vật liệu chuyên dụng cho ngành nước được Shinyi lựa chọn trong quá trình sản xuất.

Một số vật liệu chính trên model GRHX-0200 gồm:

• Thân van và nắp van được đúc từ gang cầu mác ASTM A536 hoặc EN GJS 500-7, giúp tăng khả năng chịu lực, hạn chế nứt vỡ khi hệ thống xuất hiện rung động hoặc biến động áp suất.
• Lá van sử dụng lõi gang cầu bọc cao su EPDM đàn hồi cao. Cấu tạo này giúp van đóng kín hiệu quả, hạn chế rò rỉ và duy trì độ kín ổn định trong thời gian dài
• Trục van được chế tạo từ inox AISI 410 hoặc AISI 304 có khả năng chống ăn mòn tốt, đồng thời bảo đảm quá trình đóng mở diễn ra ổn định và chính xác
• Đai ốc truyền động sử dụng đồng Bronze ASTM C51900 hoặc ASTM C83600, hỗ trợ giảm ma sát và tăng độ bền cho cơ cấu vận hành

4. Hướng dẫn lắp đặt van Shinyi GRHX DN200

Để van hoạt động ổn định và đạt tuổi thọ cao, việc lắp đặt cần tuân thủ đúng các yêu cầu kỹ thuật của hệ thống.

Trước khi lắp đặt van cổng ty nổi model GRHX-0200 người dùng nên kiểm tra:

• Kích thước mặt bích đường ống
• Tiêu chuẩn kết nối của van
• Tình trạng bề mặt làm kín
• Không gian vận hành tay quay và hành trình ty nổi

Trong quá trình lắp đặt:

• Đặt van đúng vị trí thiết kế trên đường ống
• Căn chỉnh đồng tâm hai mặt bích trước khi siết bulong
• Siết bulong theo phương pháp đối xứng để lực phân bố đều
• Không dùng tay quay để kéo hoặc cân chỉnh đường ống

Sau khi hoàn thành:

• Kiểm tra độ kín tại các vị trí kết nối.
• Vận hành thử đóng mở nhiều lần.
• Đảm bảo ty van chuyển động ổn định và không bị cản trở

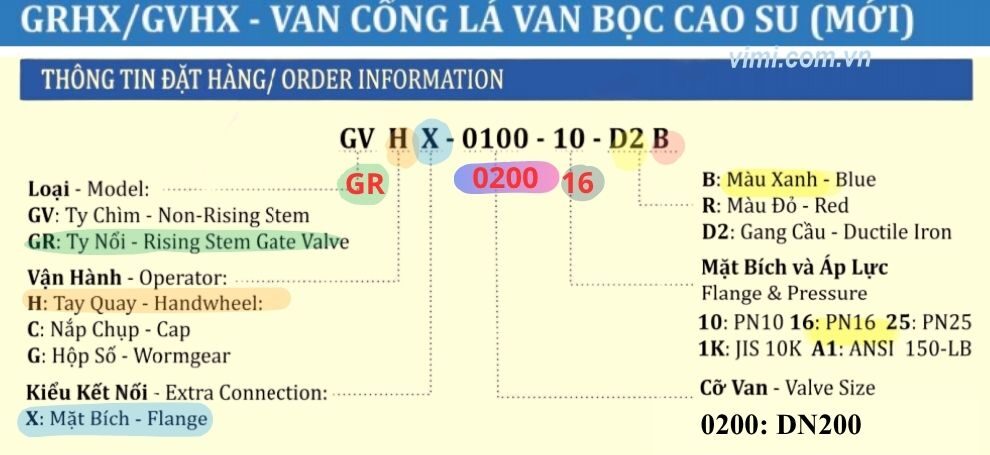

5. Tra cứu mã đặt hàng Shinyi GRHX DN200

Đối với người mua hàng hoặc đơn vị thi công, việc đọc đúng mã sản phẩm sẽ giúp lựa chọn chính xác model cần sử dụng, đồng thời hạn chế nhầm lẫn về kích thước, áp lực và phiên bản van khi gửi yêu cầu báo giá.

Ví dụ mã đặt hàng:

GRHX – 0200 – 10 – D2 B

Mỗi ký hiệu trong mã sản phẩm đều mang một ý nghĩa riêng:

• GRHX: Ký hiệu dòng van cổng ty nổi Shinyi (rising gate valve), vận hành bằng tay quay và kết nối mặt bích.
• 0200: Kích thước danh nghĩa DN200, phù hợp lắp đặt trên các tuyến ống DN200
• 10: Cấp áp lực làm việc của van theo tiêu chuẩn PN10. Ngoài ra dòng GRHX còn có các phiên bản áp lực khác như PN16 hoặc PN25 tùy yêu cầu công trình
• D2: Ký hiệu thân van được chế tạo từ gang cầu, vật liệu được sử dụng phổ biến trong các hệ thống cấp nước nhờ độ bền cơ học và khả năng chịu áp lực tốt.
• B: Ký hiệu màu sơn Epoxy xanh (Blue), thường được sử dụng cho các hệ thống nước sạch. Ngoài ra, sử dụng ký hiệu R tương ứng với màu đỏ (Red) cho các ứng dụng phòng cháy chữa cháy

Khi gửi yêu cầu báo giá, người mua nên cung cấp đầy đủ mã sản phẩm như GRHX-0200-10-D2 B thay vì chỉ ghi “van Shinyi DN200”. Điều này giúp nhà cung cấp xác nhận chính xác cấu hình van, tránh nhầm lẫn giữa các phiên bản áp lực hoặc màu sơn khác nhau của cùng một model.
