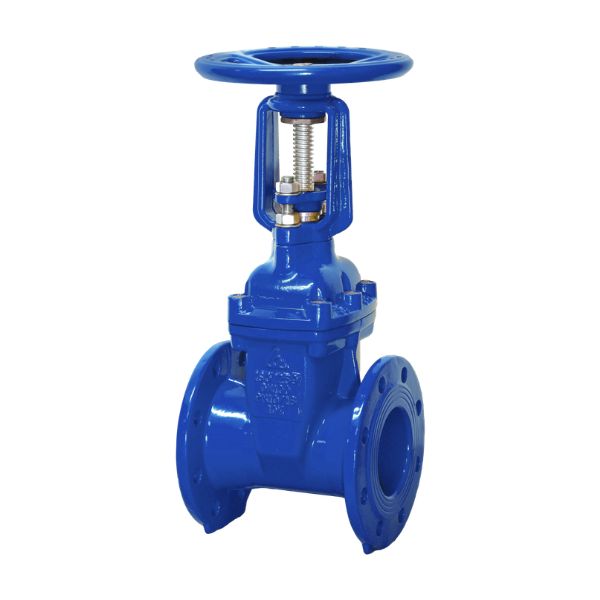

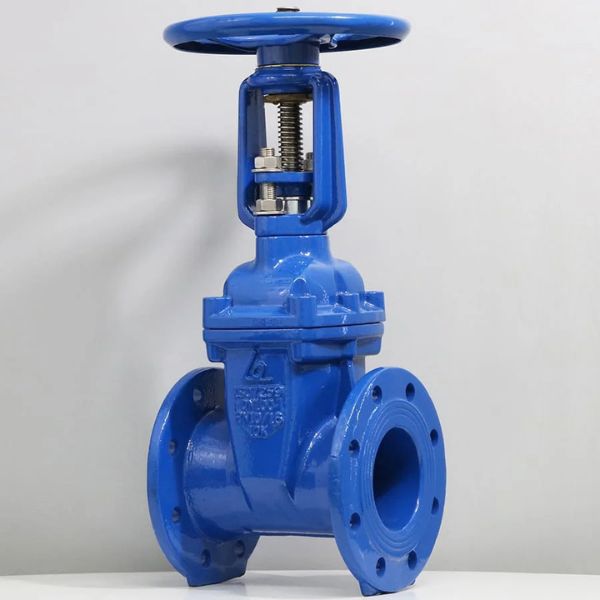

Van cổng ty nổi ShinYi

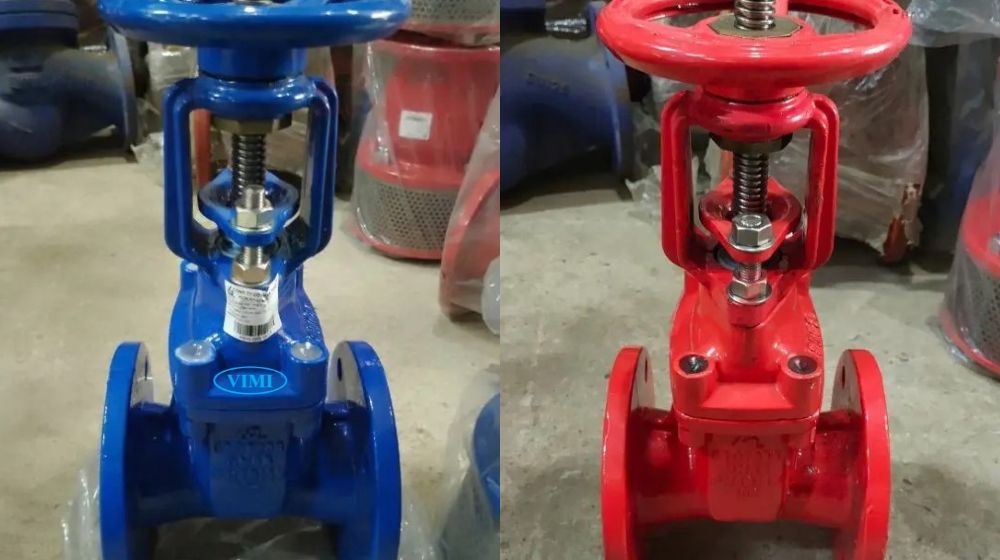

1. Giới thiệu van cổng ty nổi Shinyi

Trong các hệ thống cấp thoát nước công nghiệp và dân dụng, việc lựa chọn một loại van chặn phù hợp là yếu tố quyết định hiệu quả vận hành. Van cổng ty nổi Shinyi là một dòng van cổng Shinyi kiểu mới có trục ty van di chuyển lên xuống thẳng đứng khi hoạt động.

ANH

Thiết kế kiểu van cổng ty nổi giúp người vận hành dễ dàng nhận biết trạng thái đóng hay mở của van dựa vào chiều cao trục ren nhô ra bên ngoài mà không cần sử dụng các thiết bị giám sát phức tạp khác.

• Vận hành trực quan dễ quan sát: Phần trục ty của sản phẩm được thiết kế hở ra ngoài, giúp kỹ thuật viên nhận diện nhanh trạng thái làm việc hiện tại của van để xử lý tình huống khẩn cấp tức thì.
• Tuổi thọ phần ren vận hành cao: Do trục ren nằm ngoài nắp van,trục ren không tiếp xúc trực tiếp với lưu chất có thể gây ăn mòn hoặc đóng cặn làm bó kẹt van sau thời gian dài sử dụng.
• Độ kín khít tuyệt đối: Lá van nêm được bọc hoàn toàn bằng cao su nhân tạo cao cấp giúp ngăn chặn rò rỉ 100%, bảo đảm không có hiện tượng nhỏ giọt lưu chất xảy ra khi đóng van.
• Khả năng bôi trơn dễ dàng: Kỹ sư vận hành có thể tra dầu mỡ định kỳ trực tiếp lên phần ren ty nhô cao bên ngoài vô lăng một cách nhanh chóng mà không cần phải tháo dỡ van.

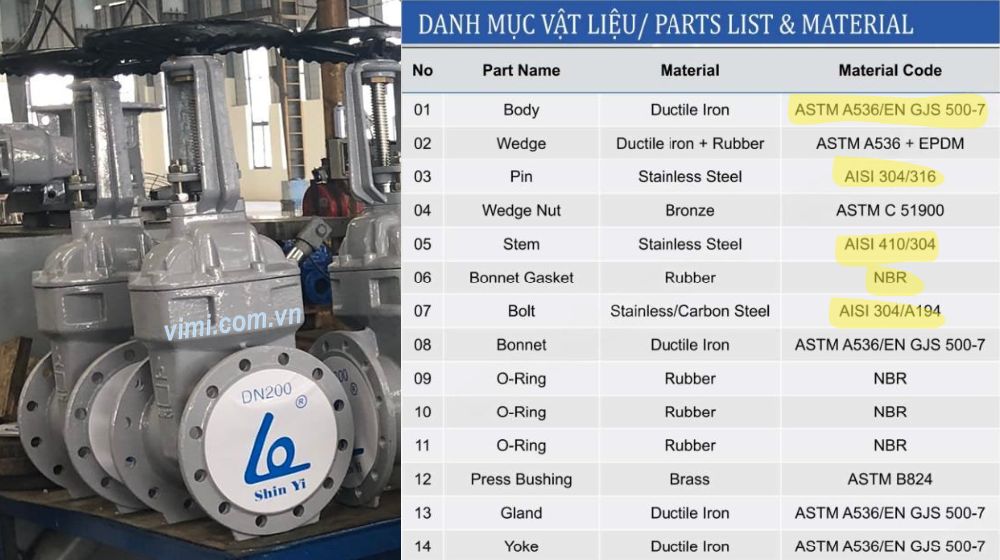

2. Cấu tạo chi tiết van cổng ty nổi Shinyi model GRHX

Sự bền bỉ và độ tin cậy vượt trội của dòng sản phẩm Shinyi GRHX bắt nguồn từ cấu trúc thiết kế cơ khí chính xác và vật liệu chế tạo được tuyển chọn kỹ lưỡng từ nhà máy.

• Thân van và nắp van: Được đúc hoàn toàn từ gang cầu chất lượng cao (Ductile Iron – ASTM A536/EN GJS 500-7), giúp van chịu được áp lực va đập cơ học lớn và hiện tượng búa nước
• Lá van bọc cao su lưu hóa: Bộ phận lá van hình nêm đúc bằng gang cầu và bọc kín hoàn toàn bằng cao su EPDM lưu hóa độ đàn hồi cao, chống mài mòn vật lý và ăn mòn hóa học tốt.
• Trục van inox siêu bền: Trục van (ty van) được chế tạo bằng thép không gỉ cường độ cao nên truyền lực momen xoắn tốt và chống rỉ sét hoàn hảo.
• Đai ốc trục van và đai ốc vô lăng: Sử dụng vật liệu đồng bronze chất lượng cao có hệ số ma sát nhỏ, hạn chế mài mòn ren khi vận hành liên tục. Theo tiêu chuẩn
  • ASTM C 51900 hoặc
  • ASTM C 83600
• Vòng đệm và gioăng làm kín: Hệ thống gioăng cao su với bạc lót giúp ngăn chặn triệt để rò rỉ ngược dòng lên vô lăng van.
  • Gioăng cổ trục nhiều tầng bằng cao su NBR
  • Bạc lót bằng đồng thau chống mài mòn
• Tay quay vô lăng vận hành: Vô lăng được đúc bằng gang cầu vững chắc hoặc thép carbon giúp lực tay truyền xuống trục van mượt mà và êm ái.

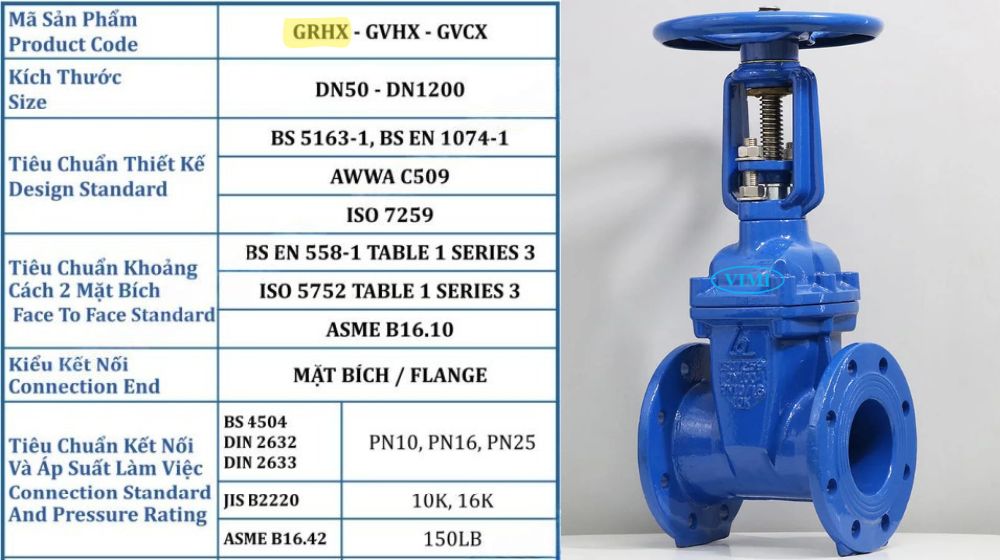

3. Thông số kỹ thuật van cổng ty nổi Shinyi đạt tiêu chuẩn quốc tế

Mọi thiết bị van cổng ty nổi xuất xưởng từ thương hiệu Shinyi đều tuân thủ các quy chuẩn kỹ thuật nghiêm ngặt nhất của thế giới, đảm bảo độ tương thích cao khi lắp đặt vào các dự án lớn.

• Dải kích thước thiết kế: Van có đầy đủ các kích cỡ
  • Từ nhỏ DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300
  • Có thể lên tới cỡ lớn DN1200.
• Tiêu chuẩn thiết kế cốt lõi: Sản phẩm được chế tạo theo các tiêu chuẩn quốc tế như
  • BS 5163-1
  • BS EN 1074-1
  • AWWA C509 và ISO 7259.
• Tiêu chuẩn khoảng cách hai mặt bích (Face to Face): Đạt quy chuẩn lắp đặt
  • BS EN 558-1 Table 1 Series 3
  • ISO 5752 Table 1 Series 3 và ASME B16.10.
• Mặt bích kết nối đường ống: Mặt bích được đúc liền thân đạt chuẩn
  • Tiêu chuẩn mặt bích BS: Với tiêu chuẩn mặt bích BS4504 PN10 hoặc PN16
  • Tiêu chuẩn mặt bích DIN: Như DIN 2632 / DIN 2633 (cho áp lực PN10, PN16, PN25); hoặc
  • Tiêu chuẩn mặt bích JIS B2220 (cho áp lực 10K, 16K) và chuẩn Mỹ ASME B16.42 (áp lực Class 150).
• Công nghệ bảo vệ bề mặt bằng sơn Epoxy: Toàn bộ thân van được phủ bột nhựa Epoxy tĩnh điện
  • Cả trong lẫn ngoài với chiều dày từ 250µm đến 300µm
  • Đạt chuẩn quốc tế JIS K 5551:2002 (TCVN 9014:2011).
  • Có hai màu nhận diện chính là
    • Màu đỏ (cho hệ thống cứu hỏa PCCC) và
    • Màu xanh (cho hệ thống xử lý nước sinh hoạt).
• Nhiệt độ và áp suất làm việc: Van làm việc tốt trong tầm nhiệt độ từ -10 độ C đến 80 độ C, phù hợp cho
  • Môi trường nước sạch
  • Nước thải đã qua xử lý và hệ thống PCCC.

4. Bảng tra cứu kích thước van cổng ty nổi Shinyi DN50 ~ DN300

Để hỗ trợ các kỹ sư đường ống thiết kế vị trí lắp đặt chính xác trên bản vẽ kỹ thuật, dưới đây là thông số kích thước cụ thể của dòng van cổng ty nổi Shinyi model GRHX cho các cỡ ống thông dụng từ DN50 đến DN300.

4.1 Chú ý chiều cao khi mở hoàn toàn

Bảng tra cứu kích thước trên cho thấy: Chiều cao van ở trạng thái mở hoàn toàn (Ho) nhô cao hơn đáng kể so với trạng thái đóng hoàn toàn (Hc).

Ví dụ:

• Dòng van cỡ nhỏ van cổng shinyi GRHX DN50 (mã đặt hàng Shinyi GRHX DN50) có chiều cao nhô thêm là 56mm.
• Khi lắp đặt van cổng shinyi GRHX DN65 (model Shinyi GRHX DN65), khoảng không gian ty van nhô thêm là 82mm.

Kỹ sư thiết kế cần đặc biệt lưu ý khoảng chênh lệch này để chừa đủ không gian vận hành cho vô lăng khi thiết kế phòng bơm cứu hỏa.

4.2 Kinh nghiệm lựa chọn thường dùng

Đối với các đường ống tầm trung, các kích cỡ phổ dụng như 2 kích cỡ dưới đây thường được lắp đặt làm van cách ly cấp nước đầu nguồn.

• Van cổng shinyi GRHX DN80 (mã Shinyi GRHX DN80)
• Van cổng shinyi GRHX DN100 (model Shinyi GRHX DN100)

Van có vô lắng với đường kính lớn để đảm bảo cung cấp đủ lực xoắn đóng mở nhẹ nhàng nhất.

• Van cổng shinyi GRHX DN150 (sản phẩm Shinyi GRHX DN150) là 300mm
• Van cổng shinyi GRHX DN125 (hoặc model tương đương) đường kính vô lăng 250mm

Với những đường ống cấp thoát nước chính của chung cư lớn, các thiết bị cỡ lớn như van cổng shinyi GRHX DN200 (mã hiệu Shinyi GRHX DN200), van cổng shinyi GRHX DN250 (sản phẩm Shinyi GRHX DN250) và đặc biệt là dòng van cổng shinyi GRHX DN300 (model Shinyi GRHX DN300) thường được bôi trơn kỹ lưỡng ở cổ trục để giảm lực ma sát xoay vô lăng do áp suất dòng chảy bên trong lòng ống tác động lên đĩa van bọc cao su.

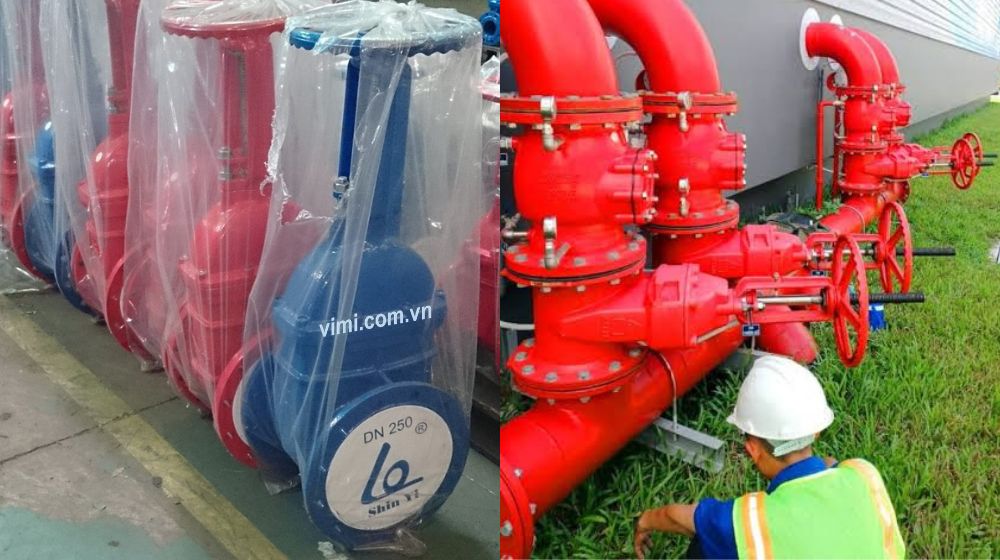

5. Ưu điểm vượt trội và ứng dụng của van cổng ty nổi Shinyi

Nhờ thiết kế thông minh kế thừa từ nhiều thế hệ sản phẩm và sự nâng cấp công nghệ gang cầu đúc, van cổng ty nổi hãng Shinyi sở hữu các ưu điểm vận hành đáng giá.

• Ngăn chặn ăn mòn ren ty van: Ren của trục van nằm ở phía trên nắp van, hoàn toàn cách ly với nguồn nước.
  • Điều này hạn chế tối đa nguy cơ rỉ sét ren gây kẹt kít van khi cần đóng ngắt hệ thống khẩn cấp.
• Giảm thiểu tổn thất áp lực tối đa: Khi đĩa van mở hoàn toàn, lòng ống dẫn hoàn toàn thông suốt, không có hiện tượng sụt giảm áp lực nước tại vị trí đặt van.
• Kháng hóa chất ăn mòn tốt:
  • Lá van bọc cao su EPDM chất lượng cao
  • Lớp sơn bột nhựa phủ Epoxy tĩnh điện dày 250µm giúp van chống chịu tốt trước các hóa chất clo tồn dư trong nguồn nước sạch.

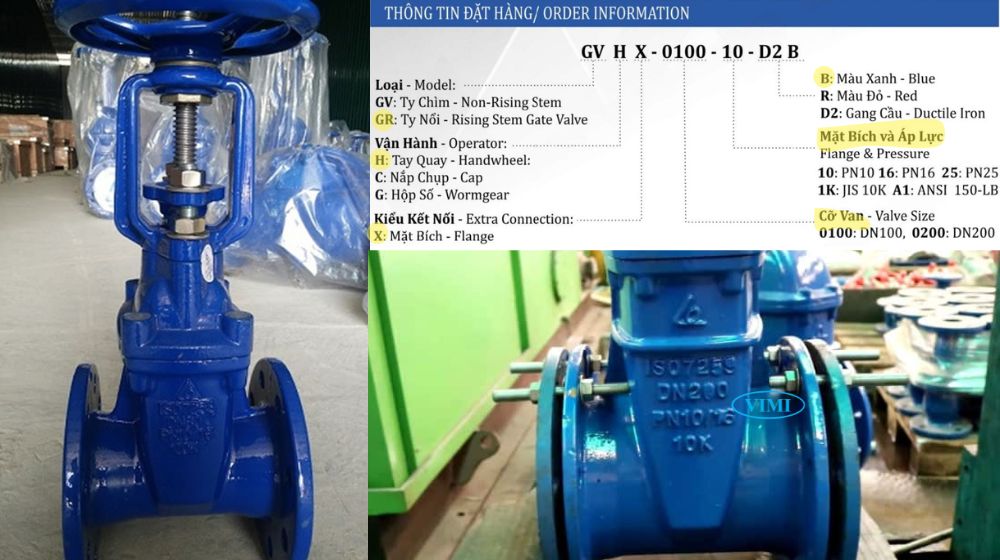

6. Hướng dẫn chọn mã đặt hàng van cổng ty nổi Shinyi chính xác

Việc đặt mua sản phẩm đúng quy cách thiết kế là vô cùng quan trọng đối với các đơn vị nhà thầu thi công xây dựng đường ống. Nhà sản xuất Shinyi quy định cấu trúc mã đặt hàng chuẩn hóa để nhân viên mua hàng tra cứu chuẩn xác.

• Cấu trúc mã chuẩn hóa: Mã sản phẩm có định dạng tiêu biểu là GR H X – Kích cỡ – Tiêu chuẩn mặt bích – Gang cầu màu sắc sơn.
• Ký hiệu GR (Gate Rising Stem): Thể hiện thiết kế dòng van cổng kiểu ty nổi (Rising Stem Valve).
• Ký hiệu H (Handwheel): Quy định cơ cấu vận hành đóng mở thủ công bằng tay quay vô lăng trợ lực.
• Ký hiệu X (Flanged Connection): Quy định kết nối đường ống dạng mặt bích đúc liền thân van.
• Ký hiệu Kích cỡ (ví dụ 0100): Bốn chữ số biểu thị đường kính danh nghĩa DN của van. Ví dụ: 0050 tương ứng DN50, 0100 tương ứng DN100 và 0300 tương ứng DN300.
• Tiêu chuẩn mặt bích (ví dụ 10): Biểu thị van đạt tiêu chuẩn áp lực PN10/PN16. Các ký hiệu khác như
  • 1K chỉ chuẩn bích JIS 10K
  • A1 chỉ tiêu chuẩn bích Mỹ ANSI Class 150.
• Vật liệu đúc thân (ký hiệu D2): Thể hiện thân van đúc bằng gang cầu Ductile Iron có cơ tính kéo dẻo cao chống nứt vỡ tốt.
• Màu sơn bảo vệ (ký hiệu B hoặc R): Chữ cái cuối quy định màu sơn tĩnh điện Epoxy.
  • Ký hiệu B là màu xanh (Blue) dùng cho nước sạch
  • R là màu đỏ (Red) dùng cho hệ thống phòng cháy cứu hỏa PCCC.
