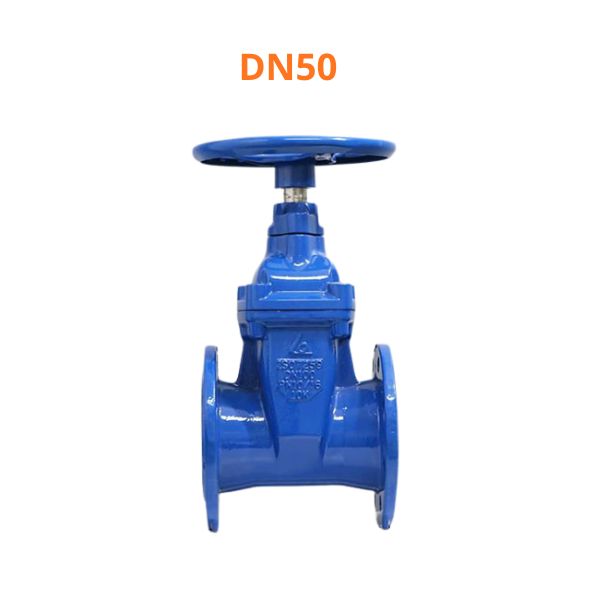

Shinyi GVHX DN50

Van Shinyi GVHX-0050 là model nhỏ dòng GVHX của Shinyi được thiết kế dành cho các hệ thống cấp nước có không gian lắp đặt hạn chế

1. Giới thiệu van Shinyi GVHX-0050 là gì

Trong hệ thống sản phẩm của Shinyi, GVHX-0050 là dòng van cổng gang kết nối mặt bích được thiết kế để đóng hoặc mở hoàn toàn dòng chảy. Một số đặc điểm cơ bản của van Shinyi GVHX-0050:

• Thuộc dòng van cổng ty chìm dùng cho môi trường nước
• Vận hành bằng tay quay phía trên thân van
• Kết nối mặt bích theo các tiêu chuẩn quốc tế
• Lá van gang cầu bọc cao su EPDM kín hoàn toàn
• Thân van được sản xuất từ gang cầu ASTM A536

Trong các tài liệu kỹ thuật nước ngoài, sản phẩm thường được gọi là non rising stem gate valve, tức van cổng có ty không nâng lên bên ngoài khi vận hành.

2. Shinyi GVHX DN50 có kích thước như thế nào

Nếu xem toàn bộ dải sản phẩm từ DN50 ~ DN1200, Shinyi GVHX DN50 là model có kích thước nhỏ nhất. Đây cũng là một trong những lý do giúp sản phẩm được lựa chọn cho các hệ thống có không gian lắp đặt hạn chế

So với model DN65, DN80 hoặc DN100, van cổng mặt bích model GVHX-0050 có:

• Kích thước thân van nhỏ hơn
• Trọng lượng nhẹ hơn
• Dễ vận chuyển đến công trường
• Thuận tiện khi lắp đặt trong hố van hoặc phòng kỹ thuật nhỏ
• Chi phí đầu tư thường thấp hơn các model cỡ lớn

Nhờ đó, GVHX-0050 thường xuất hiện trên các tuyến ống nhánh hoặc các hệ thống phân phối nước quy mô nhỏ.

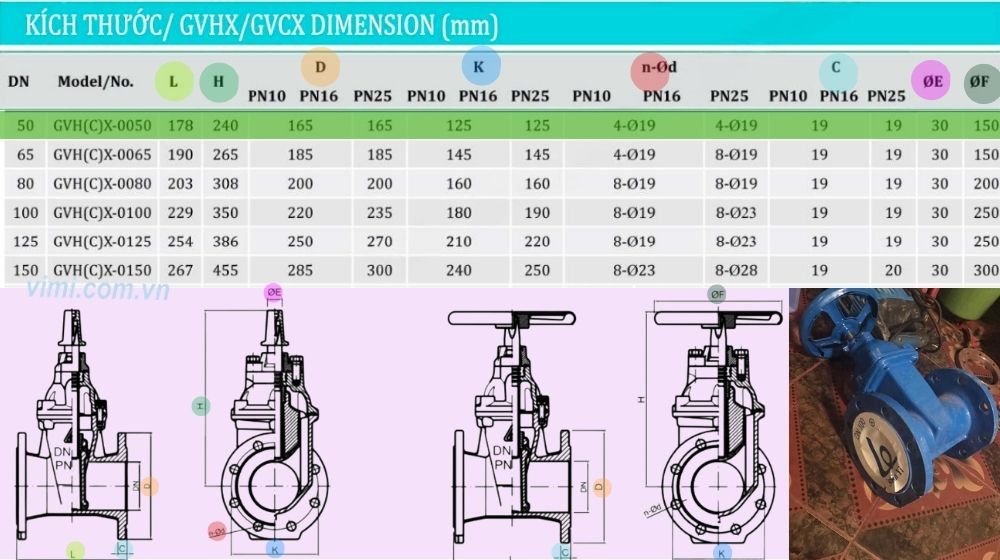

3. Thông số kích thước lắp đặt của GVHX-0050

Bên cạnh việc thuộc nhóm kích thước nhỏ, van ty chìm tay quay model GVHX-0050 còn có lợi thế về không gian vận hành và bảo trì. Theo catalogue Shinyi, GVHX-0050 có các thông số chính như sau:

• Kích thước danh nghĩa: DN50 >> Đọc thêm DN50 là phi bao nhiêu
• Chiều dài thân van (L): 178 mm
• Chiều cao tổng thể (H): 255 mm
• Đường kính ngoài mặt bích (D):
  • PN10 ~ PN16: 165 mm
  • PN25: 175 mm
• Đường kính vòng tâm bulong (K):
  • PN10 ~ PN16: 125 mm
  • PN25: 135 mm
• Số lượng lỗ bulong: 4 lỗ
• Đường kính lỗ bulong:
  • PN10 ~ PN16: Ø19 mm
  • PN25: Ø19 mm
• Đường kính tay quay (F): 180 mm

4. Lợi ích khi sử dụng Shinyi GVHX DN50

Không phải ngẫu nhiên mà van cổng DN50 dòng GVHX được sử dụng rộng rãi trong nhiều công trình cấp nước quy mô nhỏ. Một số lợi ích nổi bật của Shinyi GVHX DN50 gồm:

• Thi công và lắp đặt nhanh chóng
• Tiết kiệm diện tích lắp đặt
• Dễ dàng vận hành bằng tay quay
• Độ kín cao nhờ lá van bọc EPDM
• Chi phí đầu tư hợp lý
• Thuận tiện cho việc kiểm tra và bảo trì định kỳ

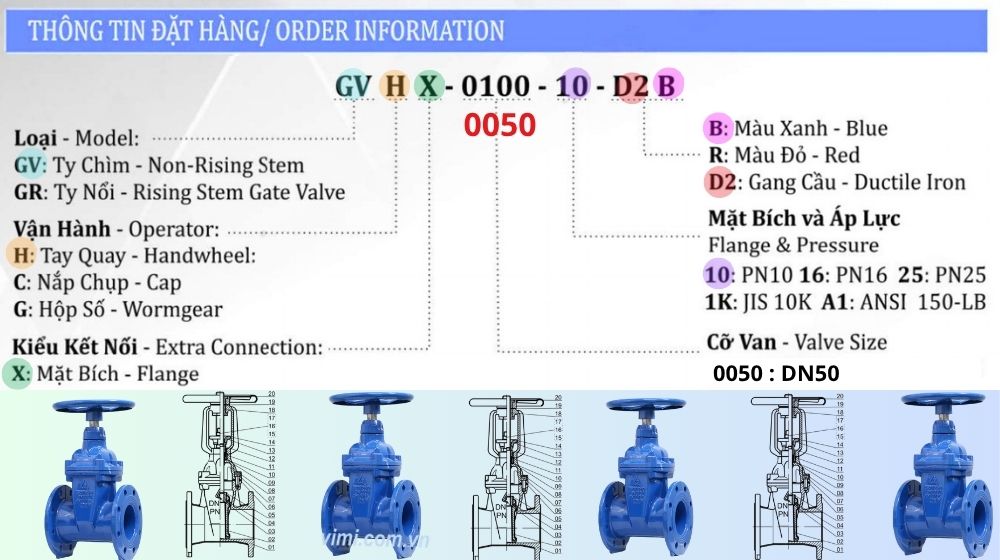

5. Đọc hiểu mã đặt hàng của Van Shinyi GVHX-0050

Mỗi sản phẩm Shinyi đều được nhận diện thông qua một mã kỹ thuật riêng. Việc hiểu đúng mã sản phẩm giúp người mua xác định nhanh cấu hình van trước khi đặt hàng. Ví dụ:

GVHX-0050-10-D2 B

Ý nghĩa từng ký hiệu của van Shinyi GVHX DN50 là:

• GVHX: Dòng van cổng ty chìm tay quay Shinyi
• 0050: Kích thước DN50
• 10: Cấp áp lực PN10
• D2: Thân van bằng gang cầu
• B: Sơn epoxy màu xanh
