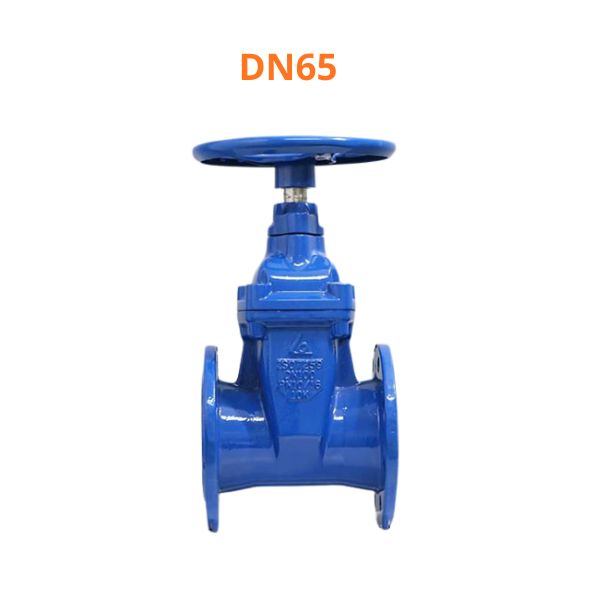

Shinyi GVHX DN65

Van Shinyi GVHX-0065 là một trong những model kích thước nhỏ thuộc dòng van cổng ty chìm tay quay Shinyi được sử dụng trong các hệ thống cấp nước dân dụng, thương mại và công nghiệp

1. Van Shinyi GVHX-0065 là gì

Shinyi GVHX DN65 là dòng van cổng gang kết nối mặt bích, vận hành bằng vô lăng tay quay và sử dụng cơ cấu ty chìm. Một số đặc điểm nhận biết của van Shinyi GVHX-0065 gồm:

• Thuộc dòng van cổng ty chìm dùng cho hệ thống nước
• Kết nối theo kiểu van cổng mặt bích
• Vận hành bằng tay quay đặt phía trên thân van
• Lá van bằng gang cầu bọc cao su EPDM
• Thiết kế đóng mở hoàn toàn dòng chảy

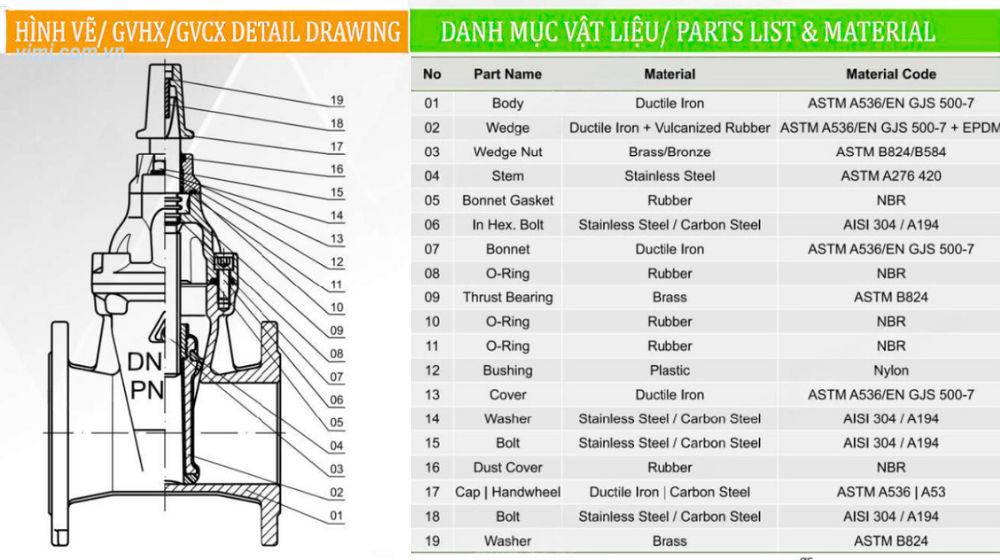

2. Vật liệu sử dụng của van Shinyi GVHX DN65

Độ bền của GVHX-0065 phụ thuộc rất lớn vào vật liệu chế tạo từng bộ phận bên trong van. Các vật liệu chính của GVHX-0065 gồm:

• Thân van và nắp van:
  • Gang cầu ASTM A536
  • Khả năng chịu áp lực và va đập tốt
• Lá van:
  • Lõi gang cầu
  • Bọc kín bằng cao su EPDM
• Trục van:
  • Thép không gỉ ASTM A276 420
  • Chống ăn mòn trong môi trường nước
• Gioăng làm kín: Cao su NBR
• Tay quay: Gang cầu hoặc thép carbon theo cấu hình sản xuất

3. Môi trường sử dụng ảnh hưởng đến GVHX-0065

Mặc dù được thiết kế cho môi trường nước, tuổi thọ của Shinyi GVHX DN65 vẫn chịu ảnh hưởng bởi điều kiện vận hành thực tế. Một số yếu tố cần lưu ý về môi trường sử dụng ảnh hưởng đến van cổng Shinyi model GVHX-0065 gồm:

• Chất lượng nguồn nước
• Hàm lượng cặn và tạp chất trong lưu chất
• Môi trường lắp đặt ngoài trời hoặc trong nhà
• Tần suất đóng mở van
• Điều kiện bảo trì định kỳ

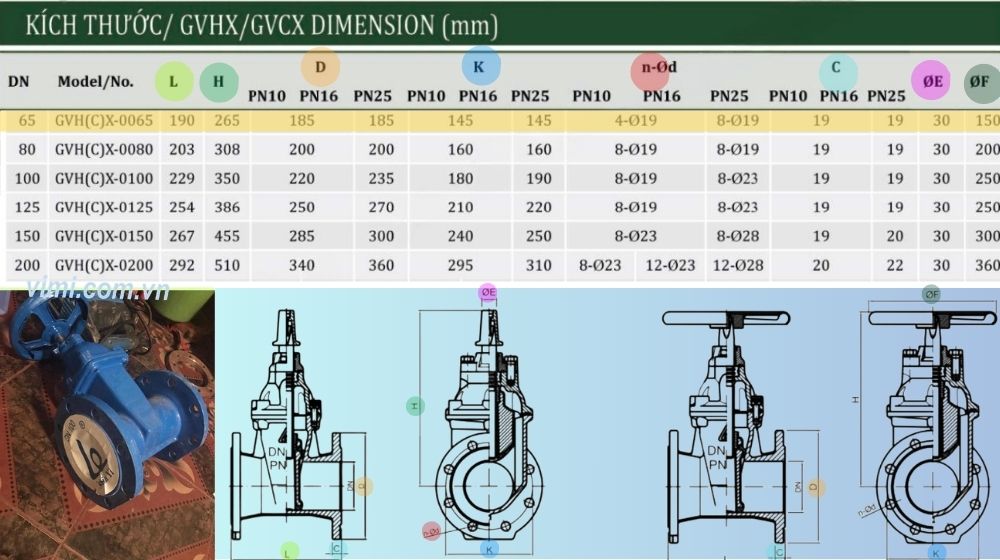

4. Kích thước lắp đặt của GVHX-0065

Trong dải sản phẩm từ DN50 đến DN1200 của Shinyi, GVHX-0065 thuộc nhóm kích thước nhỏ, phù hợp với các hệ thống có không gian lắp đặt hạn chế. So với DN100 hoặc DN150, model này gọn hơn đáng kể nhưng vẫn đảm bảo khả năng vận chuyển lưu lượng nước ổn định.

Van Shinyi GVHX DN65 có các thông số chính như sau:

• Kích thước danh nghĩa: DN65 >> Đọc thêm DN65 là phi bao nhiêu
• Chiều dài thân van (L): 178 mm
• Chiều cao tổng thể (H): 290 mm
• Đường kính ngoài mặt bích (D):
  • PN10 ~ PN16: 185 mm
  • PN25: 200 mm
• Đường kính vòng tâm bulong (K):
  • PN10 ~ PN16: 145 mm
  • PN25: 160 mm
• Số lượng lỗ bulong:
  • PN10 ~ PN16: 4 lỗ
  • 8 lỗ đối với PN25
• Đường kính lỗ bulong: Ø19 mm
• Đường kính tay quay (F): 200 mm

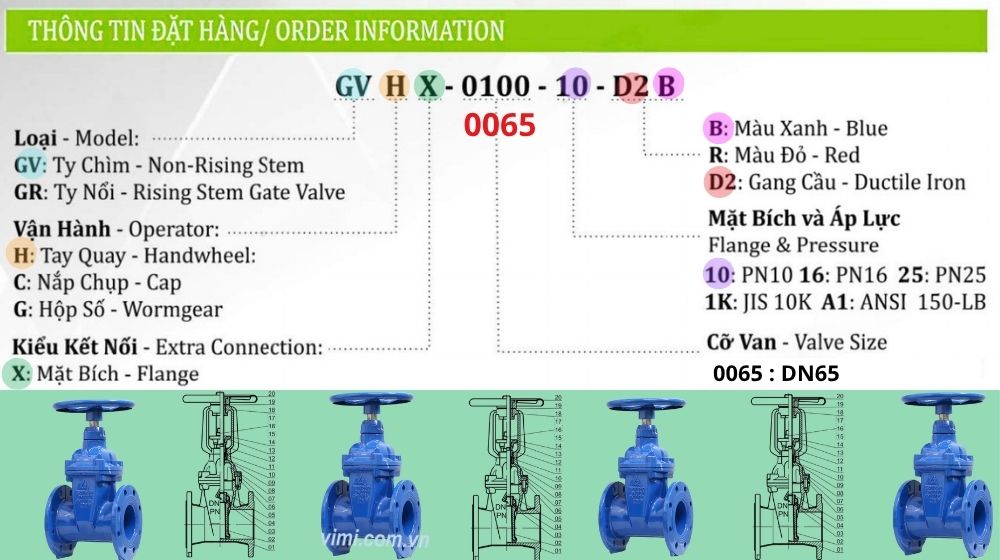

5. Đọc hiểu mã đặt hàng của Shinyi GVHX DN65

Mỗi sản phẩm Shinyi đều được nhận diện bằng một mã đặt hàng riêng nhằm xác định chính xác chủng loại chuẩn kỹ thuật.

Ví dụ:

GVHX-0065-10-D2 B

Ý nghĩa của mã như sau:

• GVHX: Dòng van cổng ty chìm tay quay
• 0065: Kích thước DN65
• 10: Cấp áp lực PN10
• D2: Thân van bằng gang cầu
• B: Sơn epoxy màu xanh

Thông qua mã GVHX-0065, người mua có thể nhanh chóng đối chiếu catalogue để xác định đúng model, kích thước và cấu hình sản phẩm trước khi gửi yêu cầu báo giá hoặc đặt hàng
