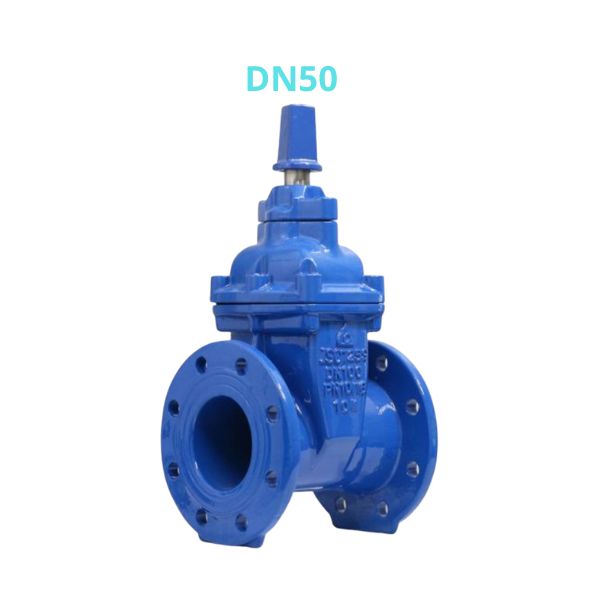

Shinyi GVCX-0050 là dòng van cổng ty chìm nắp chụp chuyên dùng cho hệ thống cấp nước, van dễ dàng lắp đặt tại các vị trí có không gian hạn chế

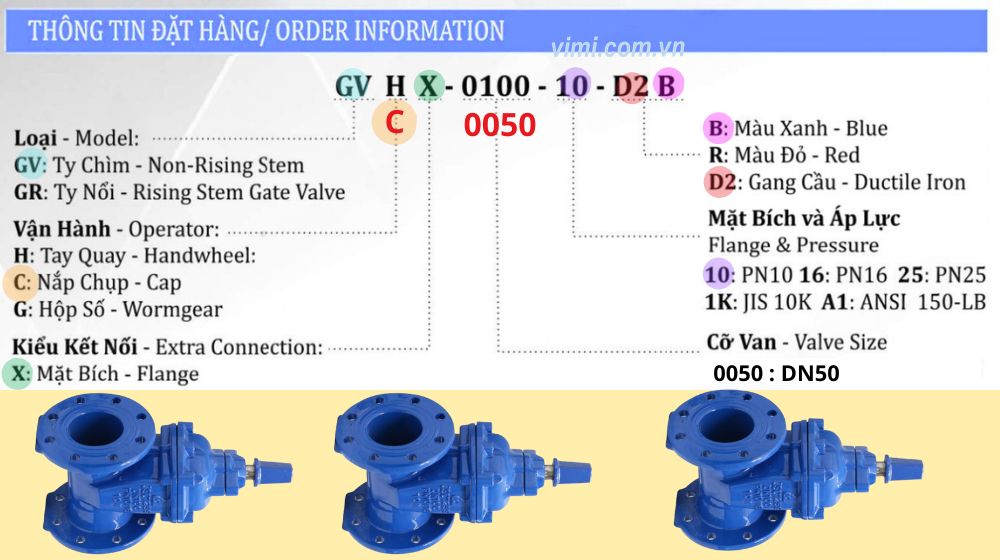

1. Ý nghĩa mã ký hiệu GVCX-0050
Đối với các kỹ sư cơ điện và bộ phận vật tư, việc bóc tách chính xác ký hiệu kỹ thuật trên bản vẽ là bước đầu tiên để đảm bảo tính đồng bộ cho hệ thống. Dưới đây là ý nghĩa của mã ký hiệu GVCX-0050 là:
- GV (Gate Valve): Xác định đây là dòng van cổng ty chìm (hay còn gọi là non rising gate valve), giúp bảo vệ trục van không bị tác động trực tiếp bởi môi trường bên ngoài.
- C & X (Cap & Flange): Ký hiệu phương thức vận hành kiểu nắp chụp kết hợp kết nối mặt bích, chuyên dụng cho các không gian lắp đặt bị giới hạn diện tích
- 0050 (DN50): Chỉ kích thước danh nghĩa của van. Nếu người dùng thắc mắc DN50 là phi bao nhiêu, thì kích cỡ này tương đương đường kính ngoài ống là 60mm (2 inch)
2. Ưu điểm của thiết kế tỳ chìm nắp chụp của GVCX-0050
Thiết kế ty chìm nắp chụp của GVCX-0050 mang lại lợi thế vận hành hoàn toàn khác biệt so với dòng van cổng tay quay truyền thống:
- Chiều cao không thay đổi: Khi đóng hoặc mở van, phần ty van chỉ xoay tròn tại chỗ mà không tịnh tiến đi lên, giúp tổng chiều cao thiết bị luôn cố định ở mức tối thiểu
- Vận hành ngầm tiện lợi: Định dạng van ty chìm nắp chụp cho phép kỹ sư thao tác đóng mở từ xa thông qua ty ngậm nối dài, rất phù hợp khi chôn ngầm dưới lòng đất
- Tối ưu không gian: Loại bỏ vô lăng tay quay vướng víu, giúp giải phóng diện tích cho các hộp kỹ thuật chật hẹp

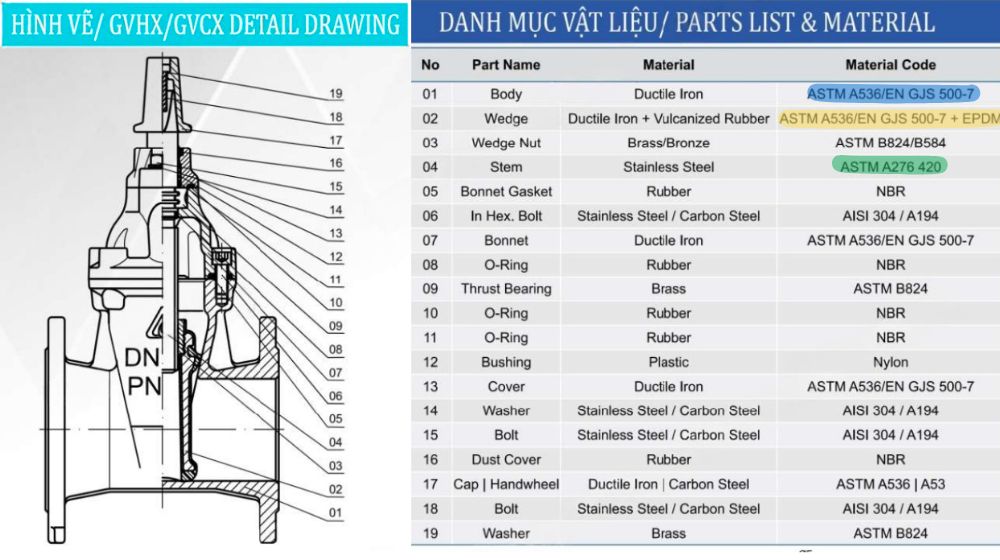

3. Độ bền của vật liệu trên Shinyi GVCX DN50
Sức bền chịu tải của mã sản phẩm GVCX-0050 được khẳng định qua hệ thống cấu kiện vật liệu cao cấp, đáp ứng nghiêm ngặt các cấp áp lực PN10, PN16 và PN25:
- Thân van bền bỉ: Được chế tạo từ dòng gang cầu phân nhóm chất lượng cao (ASTM A536 / EN GJS 500-7), chịu va đập mạnh và chống nứt vỡ vượt trội dưới áp lực lưới
- Lá van bọc cao su: Nêm van bằng gang được bọc phủ kín lớp cao su EPDM lưu hóa độ đàn hồi cao, đảm bảo độ kín, không bị kẹt tạp chất khi đóng dòng
- Trục van cứng cáp: Làm từ thép không gỉ (Stainless Steel 420), chịu được lực vặn momen xoắn lớn từ bộ nắp chụp mà không bị biến dạng
4. Khả năng chống ăn mòn của GVCX-0050
Shinyi GVCX DN50 là dòng van cổng gang thế hệ mới, thiết bị sở hữu giải pháp bảo vệ bề mặt toàn diện trước các tác nhân oxy hóa từ môi trường:
- Công nghệ sơn phủ hiện đại: Cả mặt trong và mặt ngoài thân van đều được phủ một lớp sơn tĩnh điện Epoxy cao cấp màu xanh dày dặn
- An toàn lưu chất: Lớp phủ không chỉ chống ăn mòn hóa học, chống hoen gỉ khi chôn ngầm ngập nước, mà còn đạt chuẩn an toàn vệ sinh cho nguồn nước sạch

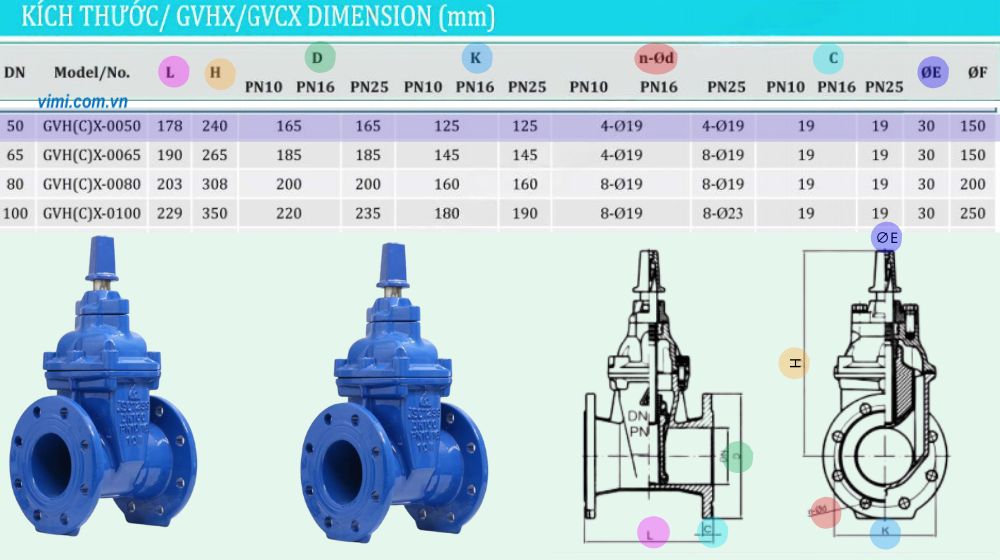

5. Kích thước lắp đặt của Shinyi GVCX DN50
Sở hữu thiết kế hình học được chuẩn hóa theo các tiêu chuẩn quốc tế nghiêm ngặt, mẫu van cổng nắp chụp Shinyi này mang lại sự đồng bộ tuyệt đối và dễ dàng bóc tách thông số trên bản vẽ hệ thống. Kích thước lắp đặt của Shinyi GVCX DN50 là:
- Chiều dài và chiều cao: Chiều dài tổng thể giữa hai mặt bích (L) là 178mm và chiều cao từ tâm ống đến đỉnh nắp chụp (H) đạt 240mm
- Thông số kết nối: Thuộc nhóm van cổng mặt bích có đường kính vành bích (D) là 165mm, độ dày bích (C) là 19mm, sử dụng tâm lỗ bích (K) kích thước 125mm với 4 lỗ bu-lông Ø19 để liên kết
- Trục kết nối: Kích thước đầu trục nắp chụp (ØE) đạt đường kính tiêu chuẩn 30mm, hoàn toàn tương thích với các phụ kiện hoặc ty ngậm nối dài phổ biến trên thị trường
