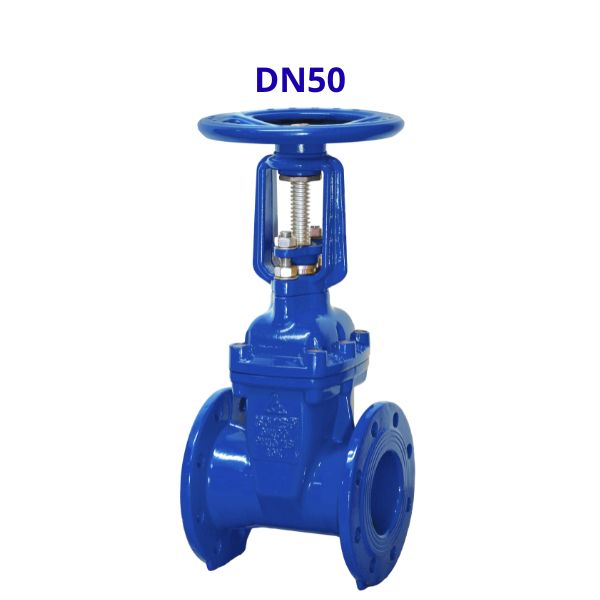

Shinyi GRHX DN50

Van Shinyi GRHX-0050 là model có kích thước nhỏ nhất trong seris GRHX của Shinyi, được thiết kế cho các hệ thống cấp nước va đường ống kỹ thuật quy mô nhỏ

1. Đặc điểm của Shinyi GRHX-0050

Việc sở hữu kích thước DN50 giúp Shinyi GRHX DN50 phù hợp với nhiều công trình dân dụng và công nghiệp có quy mô vừa và nhỏ. Một số đặc điểm nổi bật của van cổng mặt bích model Shinyi GRHX DN50 gồm:

• Thiết kế van cổng ty nổi vận hành bằng tay quay
• Kết nối mặt bích chắc chắn
• Lá van bọc cao su EPDM
• Thân van gang cầu chịu áp lực
• Dễ dàng quan sát trạng thái đóng mở trong quá trình vận hành van cổng

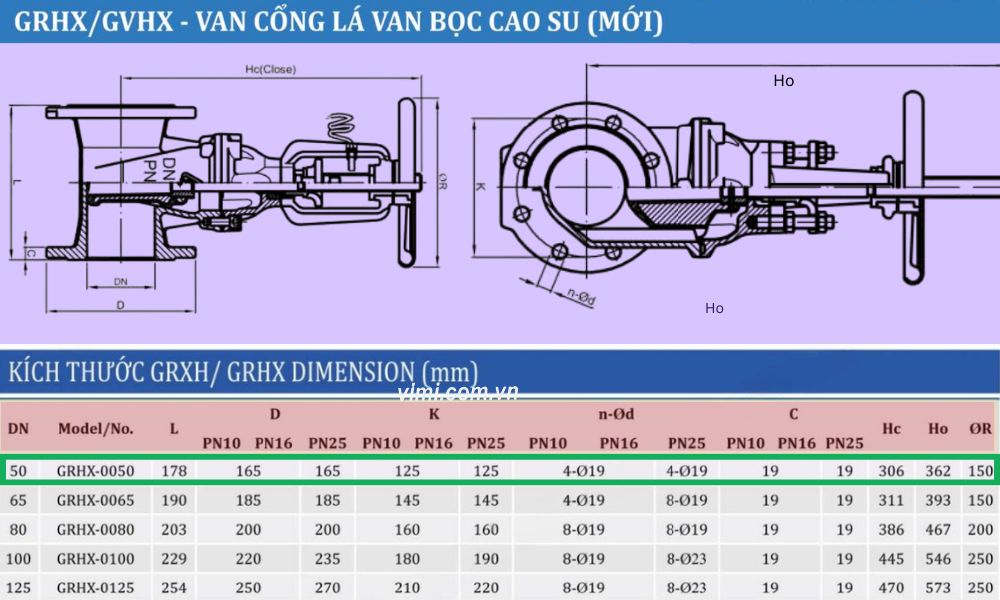

2. Kích thước của van Shinyi GRHX DN50

Kích thước lắp đặt là thông tin cần được kiểm tra trước khi lựa chọn van cho công trình. Shinyi GRHX DN50 có các thông số chính như sau:

• Kích thước danh nghĩa: DN50 >> Đọc thêm DN50 là phi bao nhiêu
• Chiều dài thân van (L): 178 mm
• Đường kính ngoài mặt bích: 165 mm đến 175 mm
• Đường kính vòng tâm lỗ bulong: 125 mm đến 140 mm
• Số lượng lỗ bulong: 4 lỗ.
• Đường kính lỗ bulong: từ Ø19 mm ~ Ø23 mm
• Chiều cao van khi đóng (Hc): 326 mm
• Chiều cao van khi mở hoàn toàn (Ho): 407 mm
• Đường kính tay quay vô lăng (ØR): 200 mm

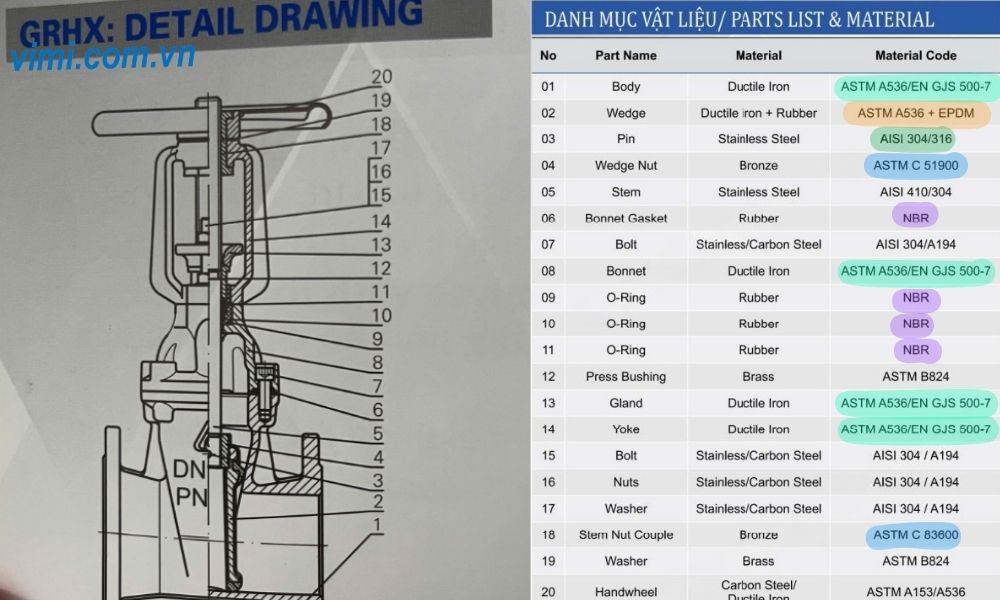

3. Vật liệu sản xuất của GRHX-0050

Độ bền của dòng GRHX-0050 được tạo nên từ nhiều vật liệu chuyên dụng dành cho ngành nước. Các chi tiết quan trọng đều được sản xuất theo những tiêu chuẩn vật liệu phổ biến trong lĩnh vực cấp thoát nước. Các vật liệu chính của van cổng gang model Shinyi GRHX DN50 là:

• Thân van và nắp van: Gang cầu ASTM A536 / EN GJS 500-7.
• Lá van: Gang cầu bọc cao su EPDM
• Trục van: Inox AISI 410 hoặc AISI 304
• Gioăng làm kín: Cao su NBR.
• Đai ốc truyền động: Đồng Bronze ASTM C51900 hoặc ASTM C83600.
• Sơn phủ: Epoxy Resin Powder dày từ 250–300 μm

Sự kết hợp giữa gang cầu, inox và cao su EPDM giúp van duy trì khả năng làm kín ổn định và vận hành bền bỉ trong môi trường nước.

4. Van Shinyi GRHX DN50 dùng trong hệ thống nào

Một số ứng dụng phổ biến của van cổng ty nổi dòng Shinyi GRHX-0050 gồm:

• Đường ống cấp nước trong các tòa nhà và khu dân cư
• Hệ thống nước sạch tại nhà máy và khu công nghiệp
• Các trạm bơm cấp nước hoặc tăng áp
• Hệ thống điều hòa trung tâm và đường ống kỹ thuật HVAC
• Mạng lưới cấp nước phục vụ hệ thống phòng cháy chữa cháy
• Các tuyến ống cần đóng ngắt hoặc cô lập lưu chất để bảo trì thiết bị

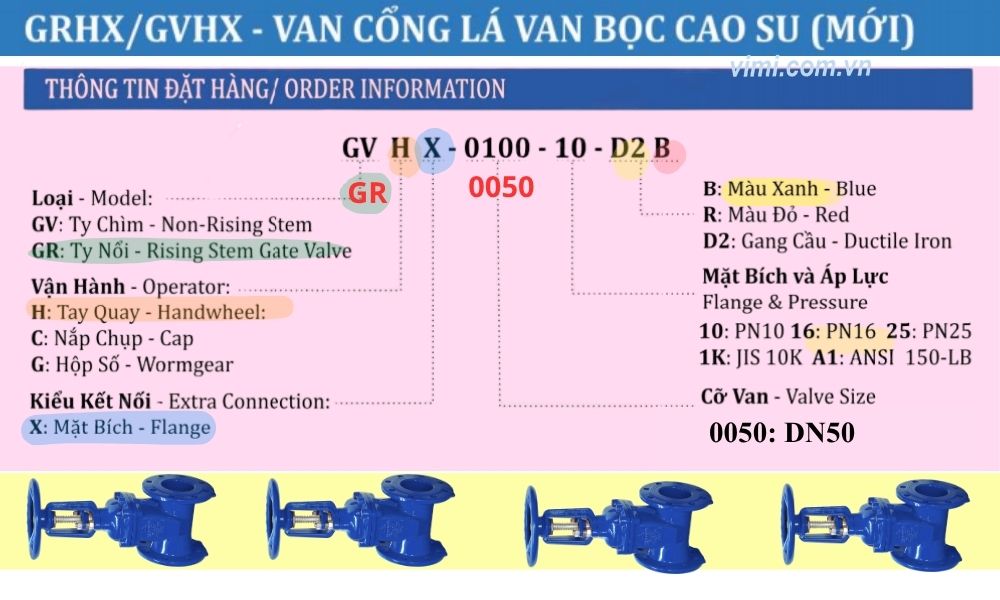

5. Cách tra cứu model GRHX-0050 trên catalogue

Nhà sản xuất van Shinyi sử dụng hệ thống mã van cổng DN50 dòng GRHX để phân biệt từng phiên bản van theo kích thước, áp lực và vật liệu chế tạo. Việc hiểu các ký hiệu này sẽ giúp người mua hàng dễ dàng đối chiếu thông tin kỹ thuật trước khi lựa chọn sản phẩm. Ví dụ mã đặt hàng:

GRHX-0050-10-D2 B

Khi tách model này thành từng phần, người dùng có thể nhận biết:

• Phần GRHX đại diện cho dòng van cổng ty nổi Shinyi
• Phần 0050 cho biết đây là phiên bản kích thước DN50
• Phần 10 thể hiện cấu hình áp lực PN10 >> Đọc thêm mức áp PN10 là gì
• Phần D2 là ký hiệu liên quan đến vật liệu thân van
• Phần B dùng để phân biệt màu sơn hoàn thiện của thiết bị
