Phân loại đồng hồ nhiệt độ

Tìm hiểu về các loại đồng hồ nhiệt độ, thiết bị được phân chia ra làm nhiều loại khác nhau.

1 Đồng hồ nhiệt độ là gì

Đầu tiên, để tìm hiểu về các loại đồng hồ nhiệt độ thì chúng ta cần phải biết đồng hồ đo nhiệt độ là gì?

Đồng hồ đo nhiệt độ hay còn gọi tắt là đồng hồ nhiệt độ. Tên tiếng anh là ” temperature gauge “. Đây là một dụng cụ dùng để đo nhiệt độ của lưu chất trong một hệ thống bất kỳ, có thể là chất lỏng hoặc chất khí.

2 Phân loại theo vật liệu

Tiếp đến là phân loại các loại đồng hồ nhiệt độ theo vật liệu chế tạo. Tuy nhiên, bên trong đồng hồ gồm nhiều linh kiện khác nhau chế tạo từ đồng hoặc inox, cho nên chúng ta sẽ chỉ phân loại theo vật liệu vỏ.

• Vỏ inox – thép không gỉ
• Vỏ nhôm
• Vỏ thép
• Cuối cùng là vỏ nhựa : Đa số dùng cho đồng hồ nhiệt độ điện tử.

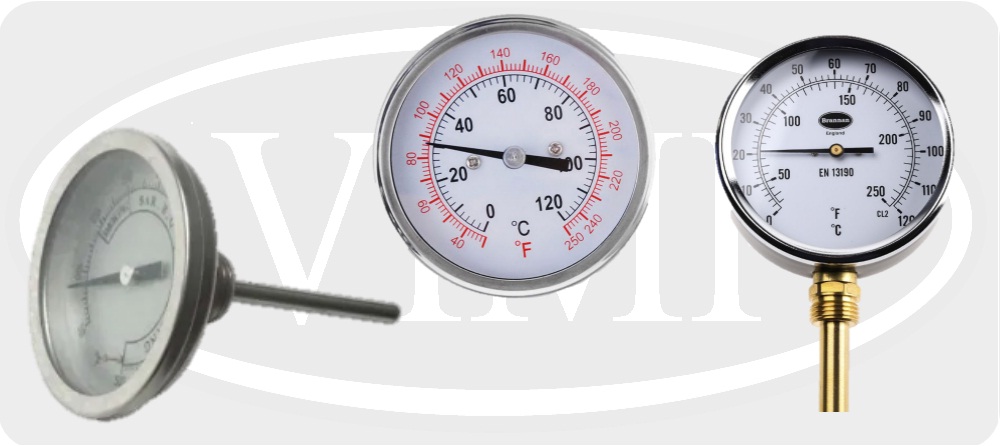

3 Phân loại theo kiểu chân

Phân loại các loại đồng hồ nhiệt độ theo kiểu chân. Đối với tất cả các thiết bị đo cũng như áp suất hay nhiệt độ đều có chân kết nối có 2 loại chính.

• Nhiệt kế chân đứng
• Và nhiệt kế chân sau

• Chân sau đồng tâm
• Chân sau lệch tâm

4 Phân loại theo nguyên lý hoạt động

Phân loại các loại đồng hồ nhiệt độ theo cách thức hoạt động. Mỗi một loại đồng hồ nhiệt độ đều có nguyên lý làm việc khác nhau.

Nhiệt kế lưỡng kim

Hệ thống đo bao gồm hai tấm có hệ số giãn nở khác nhau, được ghép nối không thể tách rời. Khi chân đo tiết xúc với chất lỏng hoặc chất khí có nhiệt độ cao, dải lưỡng kim trong chân đo sẽ bất đầu giãn ra, theo một tác động cơ học, kim bất đầu quay theo chiều kim đồng hồ.

Tìm hiểu thêm đồng hồ nhiệt độ lưỡng kim là gì

Đồng hồ nhiệt độ giãn nở

Hoạt động nhờ trên sự giãn nở về nhiệt của chất lỏng. Sự thay đổi thể tích do nhiệt tác dụng lên cảm biến nhiệt độ, và do đó sự thay đổi áp suất trong hệ thống kín, được truyền qua ống mao dẫn đến ống Bourdon và sau đó được biểu thị trên mặt đồng hồ

Tìm hiểu thêm đồng hồ nhiệt độ giãn nở là gì

Đồng hồ nhiệt độ khí

Phần ống mao và que đo chưa khí làm bộ phận cảm biến nhiệt độ. Phần trên đồng hồ chứa các loại khí trơ, giữ mức độ cân bằng áp suất cho toàn thiết bi. Bất kỳ sự thay đổi nào về nhiệt độ đều gây ra sự thay đổi áp suất bên trong đồng hồ.

Tìm hiểu thêm đồng hồ nhiệt độ khí là gì

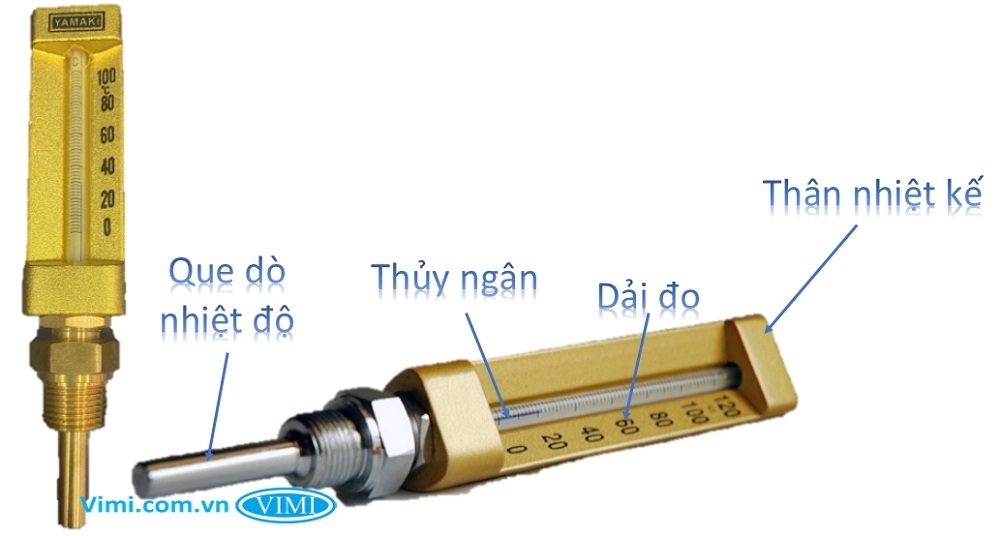

Đồng hồ nhiệt độ thủy ngân

hoạt động dựa trên nguyên lý sự nở vì nhiệt chất lỏng ( thủy ngân ) trong đồng hồ. Chất lỏng trong ống thủy tinh ( ống mao dẫn ) nở ra khi nóng lên và co lại khi nguội đi.

Tìm hiểu rõ hơn về nguyên lý hoạt động các loại đồng hồ nhiệt độ.

Đồng hồ nhiệt độ điện tử

Nhiệt kế hoạt động nhờ các bộ phận cảm biến nhiệt độ như RTD và cặp nhiệt điện. Khi que đo tiếp xúc với chất khí hay chất lỏng, bộ phận cảm biến sẽ cảm nhận được nhiệt độ, theo một nguyên lý nhất định, nhiệt độ cảm biến được sẽ chuyển thành chữ số.

Tìm hiểu thêm đồng hồ nhiệt độ điện tử là gì

5 Phân loại theo công dụng

Phân loại các loại đồng hồ nhiệt độ dựa trên công dụng của từng kiểu.

Đồng hồ nhiệt độ dây

Có chân đo kết nối trực tiếp với đồng hồ thì kiểu thiết bị này có thêm dây capillary. Đây là một loại ống mao dẫn có một đầu nối với đồng hồ, một đầu nối với chân đo cảm biến nhiệt.

Tìm hiểu thêm đồng hồ nhiệt độ dây là gì

Đồng hồ nhiệt độ 3 kim

Thay vì chỉ có duy nhất 1 kim đồng hồ dùng để chỉ nhiệt độ đo được thì thiết bị có thêm 2 kim đồng hồ nữa dùng để đặt giới hạn nhiệt độ cho phép.

Tìm hiểu thêm đồng hồ nhiệt độ 3 kim là gì

Đồng hồ nhiệt độ contract – tiếp điểm điện

Đây là kiểu đồng hồ đo nhiệt độ vừa có dây dẫn, vừa có bộ tiếp điểm điện và 3 kim đồng hồ. Cũng chính vì vậy mà thiết bị được sử dụng rất nhiều, khá phổ biến, có thể lắp đặt tại mọi vị trí trên hệ thống đường ống của bạn.

Tìm hiểu thêm đồng hồ nhiệt độ dây contract  là gì
