Thông tin sản phẩm
Itap 361 là model thuộc chủng loại van giảm áp Itap, với đặc điểm nổi bật là giảm áp suất nhỏ chỉ có kích cỡ DN15 và DN20 và van có đồng hồ gắn đi kèm
1. Giới thiệu chung về Itap 361
Van được sử dụng phổ biến không chỉ ở đất nước sản xuất van (Italy), khu vực châu Âu và ngay ở cả Việt Nam cũng được lắp đặt ở nhiều công trình công nghiệp và dân dụng bởi
- Kết nối của van: Ren trong và ren ngoài
- Vật liệu chế tạo thân van: Đồng mác CW617N mạ Nickel
- Phạm vi nhiệt độ làm việc phổ biến: 0oC ~ 80oC
- Áp suất đầu vào tối đa: 15bar
- Phạm vi áp suất đầu ra: 1 ~ 4bar
- Cài đặt áp suất đầu ra mặc định: 3bar
- Kích cỡ van: 1/2″ (DN 15) và 3/4″ (DN 20)
- Kết nối của đồng hồ áp suất với van: Ren 1/4″

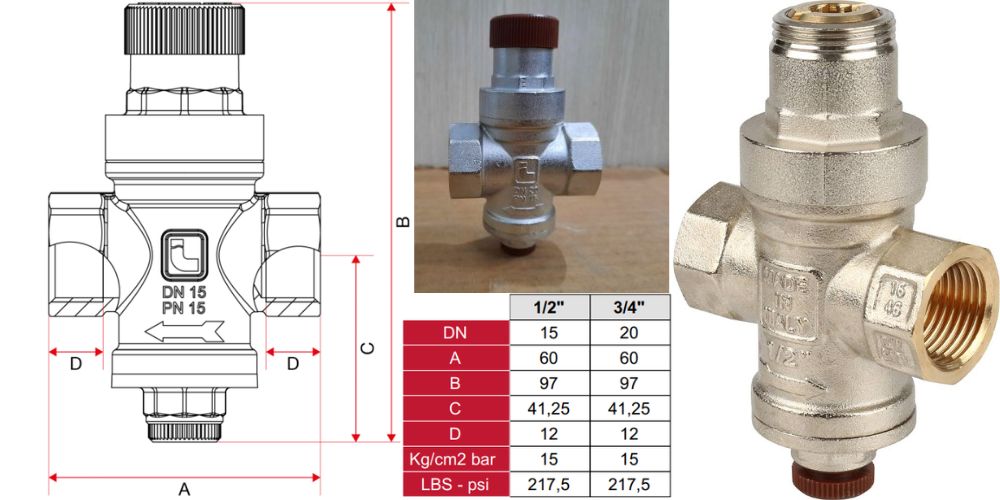

2. Ngoại quan và kích thước ngoài
Itap 361 có thiết kế ngoại quan gồm các thông tin dưới đây và ảnh đính kèm là kích thước đường bao ngoài
- Thông tin kích cỡ đường ống thép lắp van: DN15 hoặc DN20
- Logo nhà sản xuất: Itap
- Áp lực giới hạn của van: PN15
3. Vật liệu chế tạo van

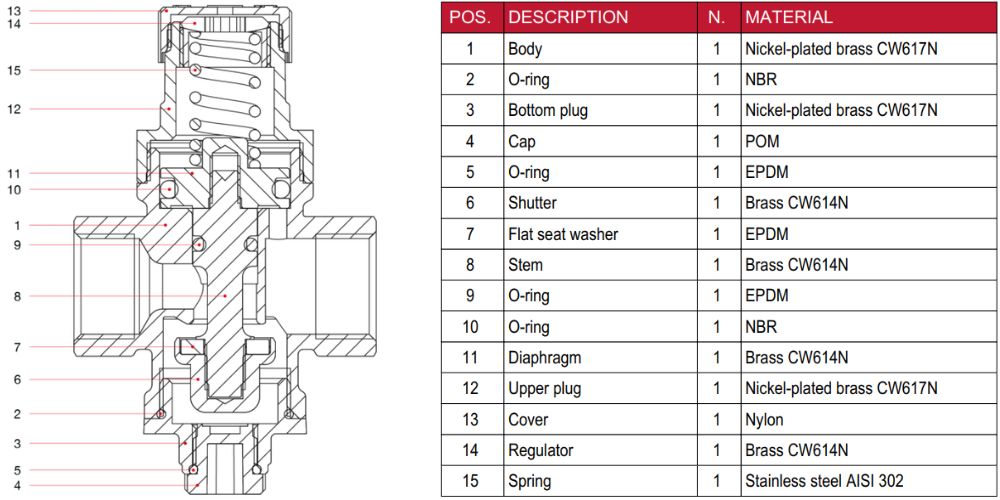

Itap 361 được nhà sản xuất thiết kế với cấu tạo gồm 13 bộ phận và vật liệu chế tạo được chi tiết như bảng (ảnh đính kèm). Trong đó các bộ phận chính và vật liệu như dưới đây

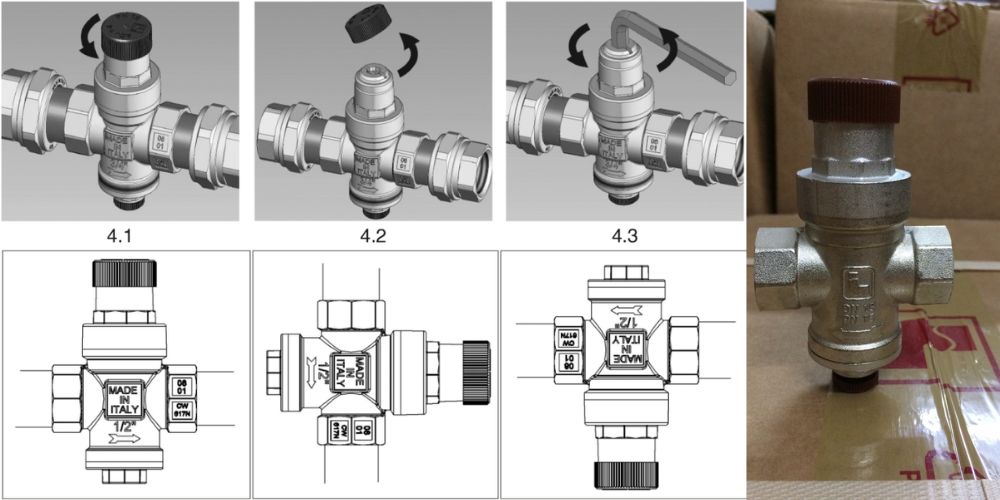

4. Hướng dẫn lắp đặt Itap 361
Van cần lắp đặt đúng chiều dòng chảy và tuân theo hướng dẫn của nhàn sản xuất. Van được cài đặt áp đầu ra mặc định 3bar và ở mức cài đặt này chưa tính đến tổn thất áp suất, vì vậy khi xem chỉ số áp thực tế ở đồng hồ áp suất cần chú ý.
Ví dụ:
Trong trường hợp van giảm áp 1/2” có áp suất đầu ra điều chỉnh là 3bar và tốc độ dòng chảy là 10 l/phút, áp suất tổn thất là 0,49 bar. Có nghĩa là đồng hồ đo áp suất sẽ hiển thị ở mức 2,51 bar (= 3 bar – 0,49 bar).
Để Itap 361 hoạt động hiệu quả và bền bỉ cần lưu ý các nội dung phổ biến cho van giảm áp nói chung dưới đây
- Lắp van ở nơi không có môi trường ăn mòn
- Tránh để van bị quá áp
- Van giảm áp không phải là van an toàn nên cần lắp thêm van an toàn khi cần thiết
- Trước khi lắp đặt cần xả toàn bộ áp có trương hệ thống

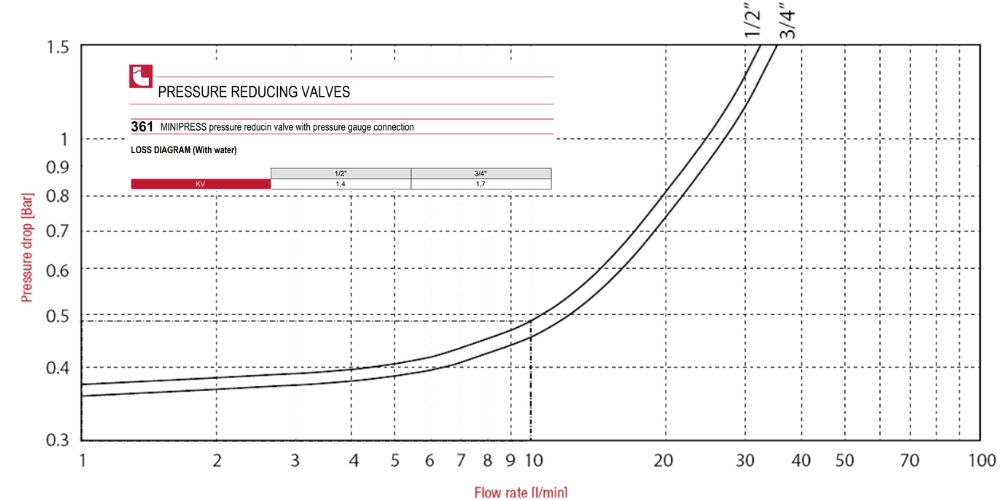

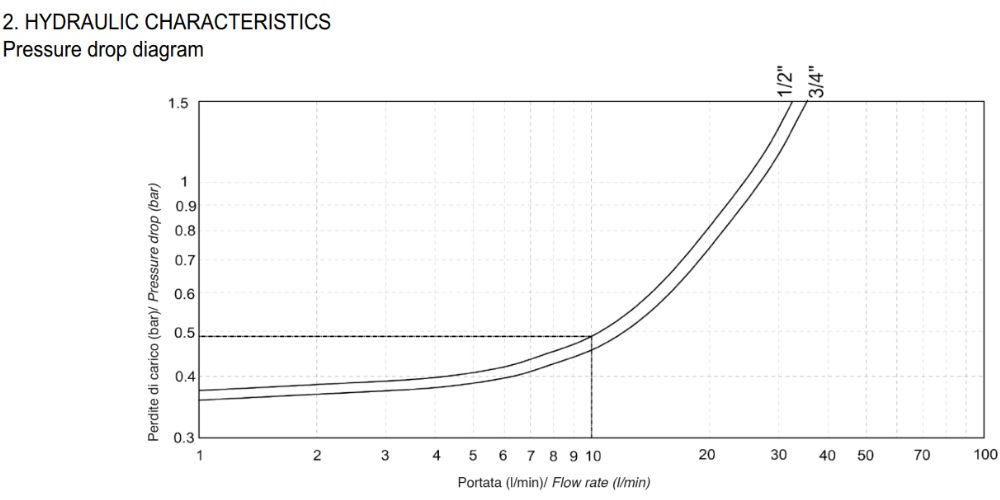

5. Biểu đồ tổn thất áp suất
Itap 361 có tổn thất áp suất theo biểu dồ với áp suất cài đặt ở 3bar và lưu lượng dòng chảy
