Mặt bích nhựa 140

Đối với người mới tiếp xúc thiết bị đường ống, việc chọn đúng mặt bích nhựa 140 thường không hề đơn giản. Sản phẩm có nhiều loại vật liệu, nhiều tiêu chuẩn và cấp áp khác nhau nên rất dễ mua nhầm nếu không kiểm tra kỹ thông số. Bài viết này sẽ tổng hợp các tiêu chí quan trọng giúp bạn lựa chọn đúng mặt bích nhựa phi 140 phù hợp với hệ thống, đảm bảo lắp đặt chính xác và sử dụng bền lâu.

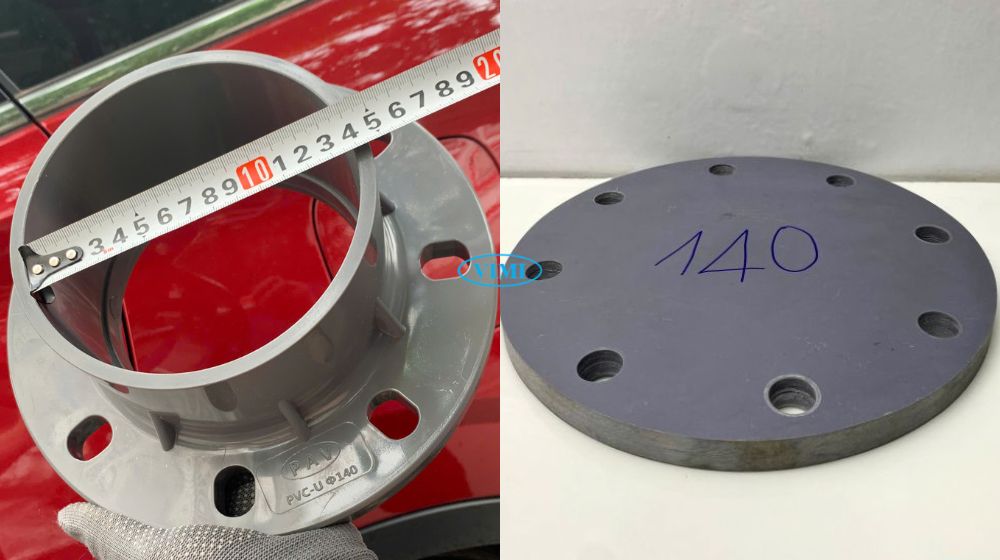

1. Tìm hiểu về mặt bích nhựa 140

Nhiều người mới vào nghề khi nhìn vào yêu cầu “mặt bích nhựa 140” sẽ tự hỏi: 140 là kích thước nào của loại mặt bích nhựa này? Câu trả lời nằm ngay ở tên gọi đầy đủ hơn mà dân trong nghề vẫn dùng hàng ngày:

• Mặt bích nhựa 140 là tên gọi, trong đó con số 140 chính là đường kính ngoài của ống kết nối, tính bằng milimét
• Vì vậy, mặt bích nhựa 140 còn được gọi là mặt bích nhựa phi 140, “phi” là cách đọc của ký hiệu Ø (đường kính) trong bản vẽ kỹ thuật

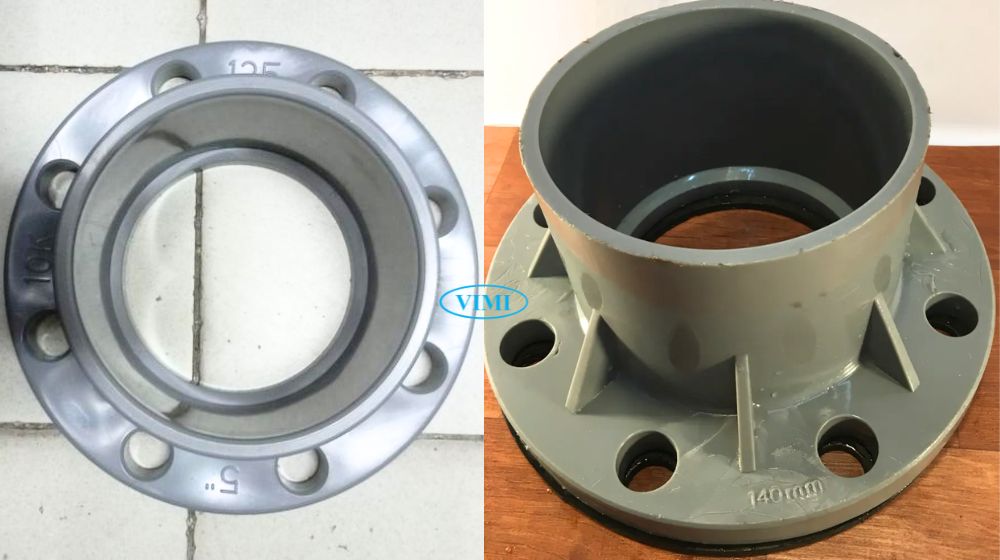

2. Tại sao gọi mặt bích nhựa 140 là mặt bích nhựa DN125

Đây là điểm gây nhầm lẫn nhiều nhất, kể cả với người đã làm nghề vài năm

• Bản chất của DN125 chỉ là kích thước danh nghĩa:
  • Dùng để định danh kích thước ống chứ không phải là đường kính ngoài cố định cho mọi chất liệu ống khác nhau
• Liên hệ với phi 140, cần đối chiếu theo bảng kích thước ống thép và bảng kích thước ống nhựa PVC (loại phổ biến)
  • Theo hệ ống thép, ống DN125 sẽ có đường kính ngoài thực tế là 141,3 mm (xấp xỉ 140 mm)
  • Nếu đối chiếu theo nhiều hệ tiêu chuẩn ống nhựa cũ hệ inch, DN125 lại tương đương với ống 5 inch và có đường kính ngoài là phi 140

• Bản chất mặt bích nhựa phi 140 và mặt bích nhựa DN125 là một cỡ nhưng cần phân biệt rõ:
  • Thợ thi công trực tiếp tại công trường thường gọi tên theo đường kính ngoài thực tế của ống là mặt bích phi 140
  • Dân kỹ sư ngành ống và van hoặc nhà thiết kế gọi theo tiêu chuẩn kỹ thuật thường là mặt bích nhựa DN125

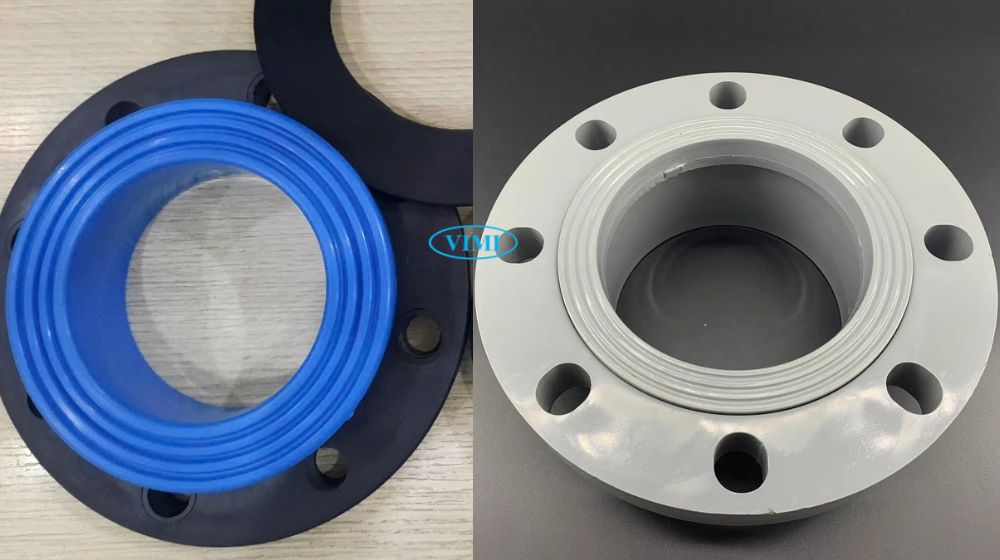

3. Môi trường làm việc của mặt bích nhựa phi 140

Khi đánh giá môi trường làm việc của mặt bích nhựa phi 140, cần xét đến vật liệu nhựa cấu thành. Mỗi loại nhựa sẽ phù hợp với nhiệt độ, áp lực và hóa chất khác nhau.

• Nhựa PVC /uPVC:
  • Mặt bích PVC phù hợp với môi trường lưu chất là nước sạch thông thường, hệ thống thoát nước thải dân dụng hoặc tưới tiêu nông nghiệp, giúp tối ưu chi phí rất tốt cho dự án
• Nhựa cPVC:
  • Có khả năng chịu nhiệt độ cao và kháng hóa chất tốt hơn nhựa thông thường, ứng dụng nhiều trong hệ thống xử lý hóa chất công nghiệp hoặc dòng nước nóng
• Nhựa PPR:
  • Có độ dẻo dai cao, chịu va đập tốt, chuyên dùng cho hệ thống dẫn nước nóng lạnh trong các tòa nhà cao tầng và dan dụng
• Nhựa PPH:
  • Dòng vật liệu nhựa cao cấp, có khả năng chịu hóa chất mạnh, axit, kiềm độc hại và nhiệt độ khắc nghiệt trong các nhà máy công nghiệp nặng

Việc xác định đúng loại vật liệu giúp người mua chọn được loại mặt bích nhựa 140 phù hợp nhất với môi trường lưu chất của hệ thống, tránh lãng phí hoặc hư hỏng công trình.

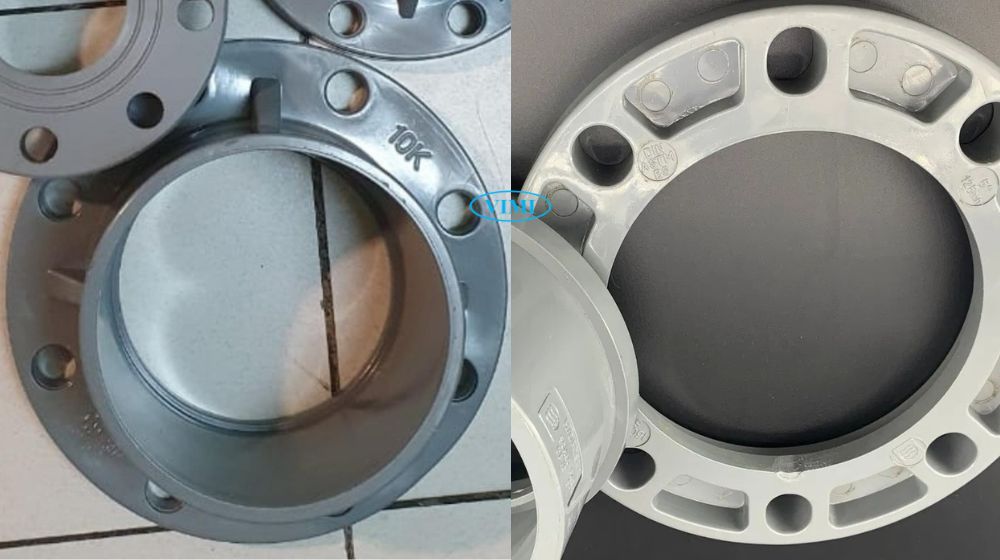

4. Cấp áp suất làm việc của mặt bích nhựa DN125

Nói đến cấp áp làm việc của mặt bích nhựa 140 cũng chính là đang đề cập đến tiêu chuẩn mặt bích. Đây là lý do tại sao hai mặt bích nhựa phi 140 nhưng từ hai tiêu chuẩn khác nhau sẽ không ghép được với nhau. Cụ thể, mặt bích nhựa DN125 thường được thiết kế theo các tiêu chuẩn dưới đây:

• Tiêu chuẩn ANSI (Mỹ): Cấp áp thông dụng gồm Class 150, Class 300,…
• Tiêu chuẩn JIS (Nhật Bản): Phổ biến với các mức áp 5K, 10K, 16K.
• Tiêu chuẩn DIN / BS (châu Âu): Sử dụng các cấp áp PN6, PN10, PN16

Khi yêu cầu báo giá, cần cung cấp đủ 3 thông tin: Vật liệu + tiêu chuẩn + cấp áp. Thiếu bất kỳ thông tin nào, người bán sẽ không thể báo giá chính xác.

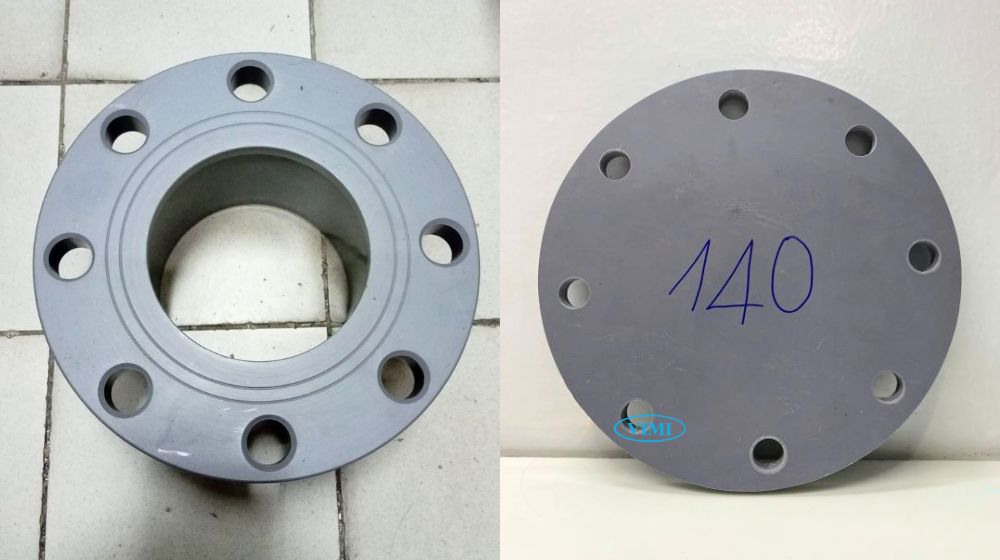

5. Chủng loại mặt bích nhựa 140

Mặt bích nhựa phi 140 không chỉ có một kiểu duy nhất. Tùy vào vị trí lắp đặt trong hệ thống mà người ta dùng các loại khác nhau:

• Mặt bích rỗng: Loại phổ biến nhất, kết nối bằng phương pháp dán keo hoặc hàn nhiệt với đầu ống nhựa, dễ tháo lắp và thay thế
• Mặt bích mù: Dùng để bịt kín cuối đường ống, phục vụ việc chờ đường ống hoặc bảo trì hệ thống
• Mặt bích ren: Kết nối thông qua ren trong hoặc ren ngoài, phù hợp với các hệ thống áp lực thấp, cần tháo lắp nhanh
• Mặt bích lồng: Cấu tạo gồm 2 phần tách biệt là stub end và vòng bích nhựa, giúp xoay chỉnh lỗ bulong linh hoạt khi thi công

6. Cách nhận biết mặt bích nhựa 140

Khi cầm một mặt bích nhựa trên tay mà không có nhãn mác, dưới đây là các cách nhận biết nhanh nhất để xác định đó có phải mặt bích nhựa 140 không.

• Đo đường kính lỗ trong: Lỗ trong xấp xỉ 140 mm, đây là cách nhanh và trực quan nhất, dùng thước kẹp đo thẳng qua tâm lỗ
• Đếm lỗ bulông : Mặt bích nhựa DN125 thường có 8 lỗ bulông, đường kính vòng tròn bulông sẽ khác nhau tùy tiêu chuẩn
• Đọc thông tin in trên thân: Mặt bích nhựa phi 140 chất lượng thường in hoặc dập nổi đầy đủ DN, tiêu chuẩn, cấp áp và vật liệu
• Lắp thử với ống hoặc phụ kiện: Thử lắp với phụ kiện ống có cùng cỡ để đưa ra kết luận chính xác
